公開番号2025038902
公報種別公開特許公報(A)
公開日2025-03-19
出願番号2024180322,2023145560
出願日2024-10-15,2023-09-07
発明の名称パレット搬送装置及びパレット搬送システム
出願人シーエスジャパン株式会社
代理人個人,個人
主分類B07C 7/04 20060101AFI20250312BHJP(固体相互の分離;仕分け)

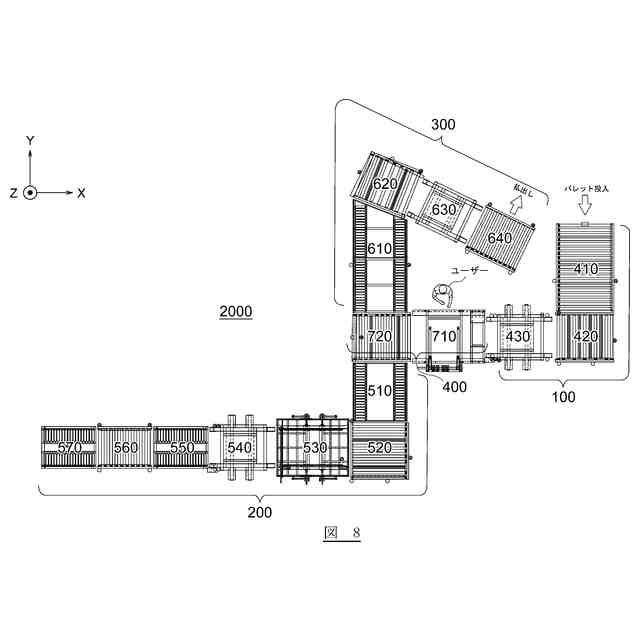

要約【課題】良品、不良品選別及びパレット洗浄が可能なパレット搬送装置を提供する。
【解決手段】パレットを搬送するパレット搬送装置であって、パレットが投入される投入
ラインと、パレットが洗浄され、洗浄されたパレットを良品として取り出される洗浄ライ
ンと、パレットが不良品として取り出される選別ラインと、ユーザーの操作によって、前
記洗浄ライン及び前記選別ラインのいずれかに前記パレットを搬送する操作ラインとを備
える、パレット搬送装置を提供する。

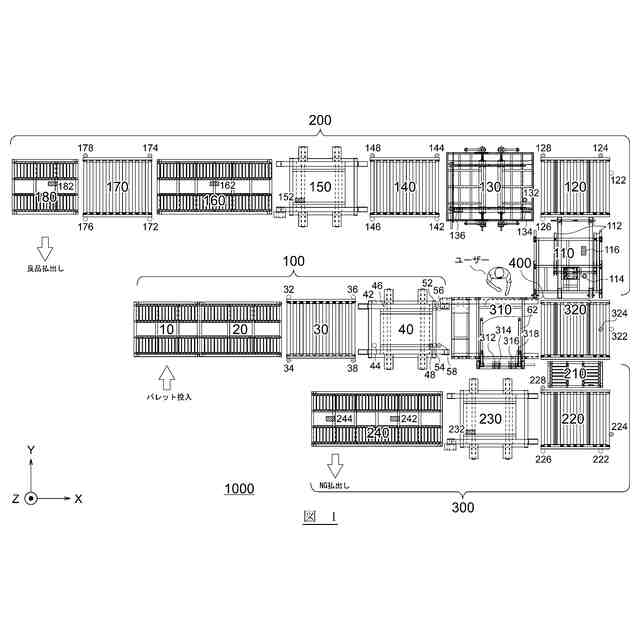

【選択図】図1
特許請求の範囲【請求項１】
パレットを搬送するパレット搬送装置であって、
前記パレットが投入される投入ラインと、
前記パレットが洗浄され、洗浄された前記パレットを良品として取り出される洗浄ライ
ンと、
前記パレットが不良品として取り出される選別ラインと、
ユーザーの操作によって、前記洗浄ライン及び前記選別ラインのいずれかに前記パレッ
トを搬送する操作ラインと
を備える、
パレット搬送装置。
続きを表示（約 1,400 文字）【請求項２】
前記投入ラインは、
前記パレットが投入される第１自在ローラ部と、
動力と接続し、搬送方向へ前記パレットを搬送する第１動力ローラ部と
前記パレットを１枚ずつ前記操作ラインに搬送する段ばらし部と
を含み、
前記パレットは、前記投入ラインにおいて前記第１自在ローラ部、前記第１動力ローラ
部、前記段ばらし部の順に搬送される
請求項１に記載のパレット搬送装置。
【請求項３】
前記第１自在ローラ部には、傾斜が設けられる
請求項２に記載のパレット搬送装置。
【請求項４】
前記洗浄ラインは、
ユーザーの操作に基づいて、前記パレットを反転する反転部と、
動力と接続し、前記反転部から前記パレットを搬送する第２動力ローラ部と、
前記パレットを洗浄する洗浄部と、
動力と接続し、前記洗浄部から前記パレットを搬送する第３動力ローラ部と、
前記パレットを積載する積載部と、
前記積載部から前記パレットを搬送する第２自在ローラ部と、
動力と接続し、前記第２自在ローラ部から前記パレットを搬送する第４動力ローラ部と
、
前記パレットが取り出される第３自在ローラ部と
を含み、
前記パレットは、前記洗浄ラインにおいて前記反転部、前記第２動力ローラ部、前記洗
浄部、前記第３動力ローラ部、前記積載部、前記第２自在ローラ部、前記第４動力ローラ
部、前記第３自在ローラ部の順に搬送される
請求項３に記載のパレット搬送装置。
【請求項５】
前記第２自在ローラ部には、傾斜が設けられる
請求項４に記載のパレット搬送装置。
【請求項６】
前記第２自在ローラ部の傾斜は、前記第１自在ローラ部の傾斜より小さい
請求項５に記載のパレット搬送装置。
【請求項７】
前記第３自在ローラ部には、傾斜が設けられ、
前記第３自在ローラ部の傾斜は、前記第２自在ローラ部の傾斜より小さい
請求項５に記載のパレット搬送装置。
【請求項８】
前記第２自在ローラ部の搬送方向における長さは、前記パレットの搬送方向における長
さの１．５倍以上でかつ前記パレットの搬送方向における長さの２倍以下である
請求項４に記載のパレット搬送装置。
【請求項９】
前記第１動力ローラ部には、光電センサが設けられ、
前記第１動力ローラ部は、
前記光電センサが前記パレットを検知している場合に、搬送動作を開始し、
前記光電センサが前記パレットを検知していない場合に、搬送動作を停止する
請求項２に記載のパレット搬送装置。
【請求項１０】
前記操作ラインは、
ユーザーによって操作可能な操作部と、
前記操作部におけるユーザーの操作によって前記洗浄ライン及び前記選別ラインのいず
れかに前記パレットを搬送する振分部と
を含み、
前記選別ラインは、前記パレットが取り出される第４自在ローラ部を含み、
前記第４自在ローラ部の搬送方向は、前記操作部の搬送方向に対して傾斜及び角度を有
する
請求項１に記載のパレット搬送装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、パレット搬送装置及びパレット搬送システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
物流分野において、荷物を載せるためのパレット（ｐａｌｌｅｔ）を搬送、移載する装
置、システムが知られている（例えば、特許文献１、特許文献２）。
特許第５６２９５３４号公報
特許第５６６６６９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００３】
パレット搬送装置において、良品、不良品選別及びパレット洗浄が可能なパレット搬送
装置を提供する。
【課題を解決するための手段】
【０００４】

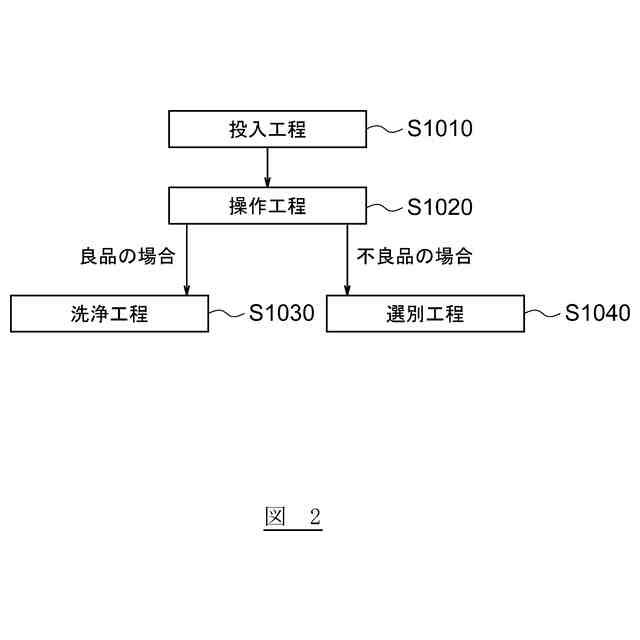

本発明の第１の態様においては、パレットを搬送するパレット搬送装置を提供する。パ
レット搬送装置は、投入ラインを備えてよい。投入ラインにおいて、パレットが投入され
てよい。パレット搬送装置は、洗浄ラインを備えてよい。洗浄ラインにおいて、パレット
が洗浄されてよい。洗浄ラインにおいて、洗浄されたパレットを良品として取り出されて
よい。パレット搬送装置は、選別ラインを備えてよい。選別ラインにおいて、パレットが
不良品として取り出されてよい。パレット搬送装置は、操作ラインを備えてよい。操作ラ
インは、ユーザーの操作によって、洗浄ライン及び選別ラインのいずれかにパレットを搬
送してよい。
【０００５】

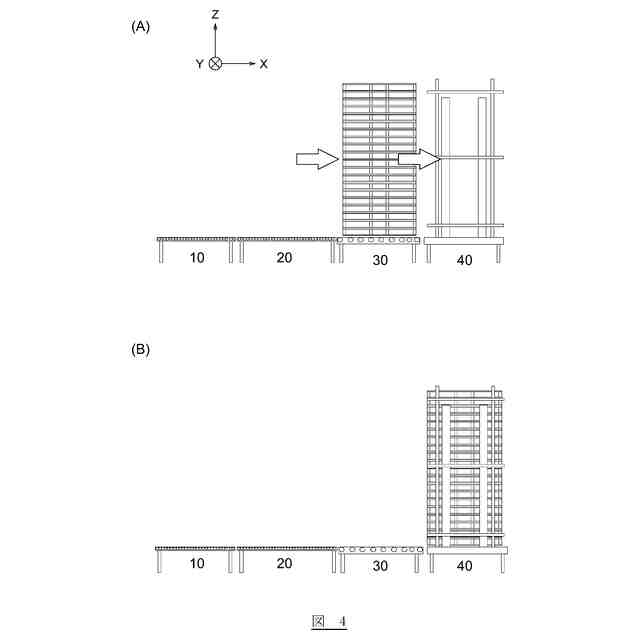

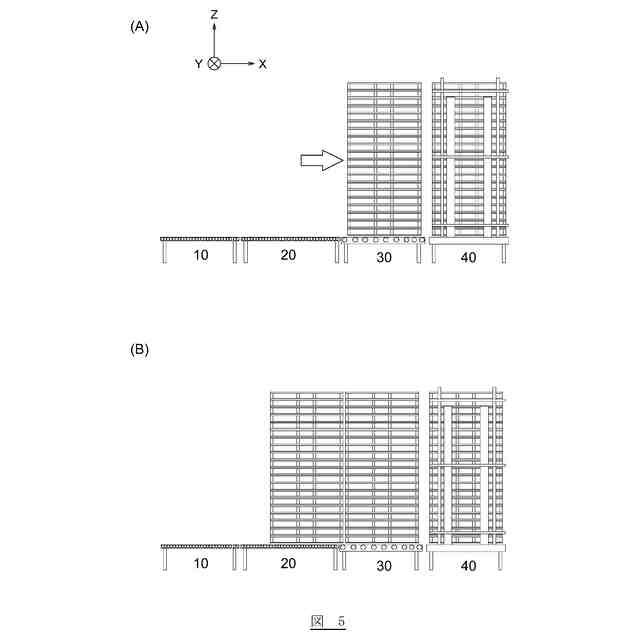

投入ラインは、第１自在ローラ部を含んでよい。第１自在ローラ部において、パレット
が投入されてよい。投入ラインは、第１動力ローラ部を含んでよい。第１動力ローラ部は
、動力と接続してよい。第１動力ローラ部は、搬送方向へパレットを搬送してよい。投入
ライン部は、段ばらし部を含んでよい。段ばらし部は、パレットを１枚ずつ操作ラインに
搬送してよい。パレットは、投入ラインにおいて第１自在ローラ部、第１動力ローラ部、
段ばらし部の順に搬送されてよい。
【０００６】

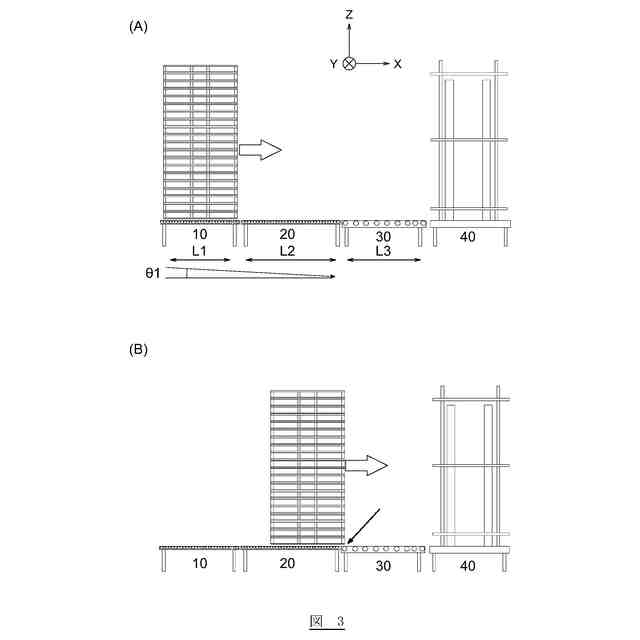

第１自在ローラ部には、傾斜が設けられてよい。
【０００７】
洗浄ラインは、反転部を含んでよい。反転部は、ユーザーの操作に基づいて、パレット
を反転してよい。洗浄ラインは、第２動力ローラ部を含んでよい。第２動力ローラ部は、
動力と接続してよい。第２動力ローラ部は、反転部からパレットを搬送してよい。洗浄ラ
インは、洗浄部を含んでよい。洗浄部は、パレットを洗浄してよい。洗浄ラインは、第３
動力ローラ部を含んでよい。第３動力ローラ部は、動力と接続してよい。第３動力ローラ
部は、洗浄部からパレットを搬送してよい。洗浄ラインは、積載部を含んでよい。積載部

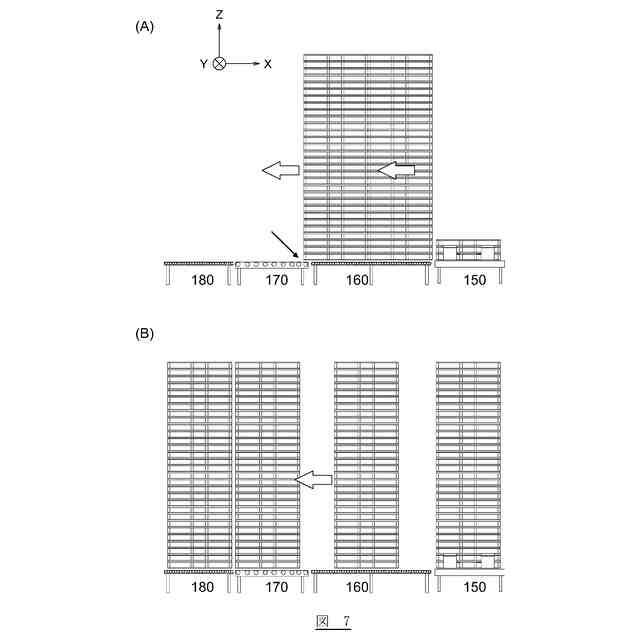

は、パレットを積載してよい。洗浄ラインは、第２自在ローラ部を含んでよい。第２自在
ローラ部は、積載部からパレットを搬送してよい。洗浄ラインは、第４動力ローラ部を含
んでよい。第４動力ローラ部は、動力と接続してよい。第４動力ローラ部は、第２自在ロ
ーラ部からパレットを搬送してよい。洗浄ラインは、第３自在ローラ部を含んでよい。第
３自在ローラ部において、パレットが取り出されてよい。パレットは、洗浄ラインにおい
て反転部、第２動力ローラ部、洗浄部、第３動力ローラ部、積載部、第２自在ローラ部、
第４動力ローラ部、第３自在ローラ部の順に搬送されてよい。
【０００８】

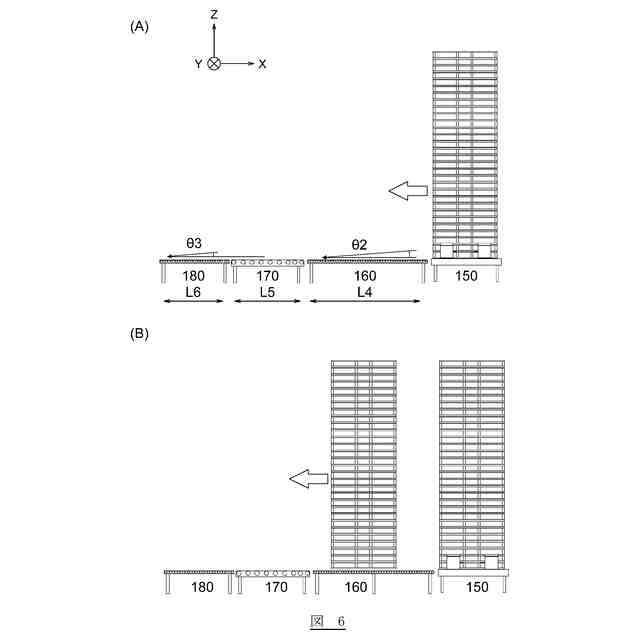

第２自在ローラ部には、傾斜が設けられてよい。
【０００９】
第２自在ローラ部の傾斜は、第１自在ローラ部の傾斜より小さくてよい。
【００１０】
第３自在ローラ部には、傾斜が設けられてよい。第３自在ローラ部の傾斜は、第２自在
ローラ部の傾斜より小さくてよい。
（【００１１】以降は省略されています）
