公開番号2025038833
公報種別公開特許公報(A)
公開日2025-03-19
出願番号2023145680
出願日2023-09-07
発明の名称システム
出願人株式会社寺岡精工
代理人個人,個人
主分類G07G 1/01 20060101AFI20250312BHJP(チェック装置)
要約【課題】注文に基づいて店内にて店員が商品を集めるサービスをより好適に実施する。
【解決手段】店舗内の夫々の商品の陳列位置に設置され、販売価格を含む商品情報を表示する電子棚札装置と、顧客からの注文情報に含まれる注文商品を店員が店舗内を移動してピッキングする際に用いられるピッキング装置と、を有するシステムであって、前記ピッキング装置は、前記注文情報に基づくピッキング作業の指示情報を表示する指示情報表示手段を備え、前記電子棚札装置は、前記商品情報を表示する商品情報表示手段と、前記商品情報表示手段によって前記商品情報を表示する担当商品が前記ピッキング作業において次にピッキングされる前記注文商品に該当する場合、前記ピッキング作業の対象商品である旨を報知する報知手段とを備える。
【選択図】図1
特許請求の範囲【請求項１】
店舗内の夫々の商品の陳列位置に設置され、販売価格を含む商品情報を表示する電子棚札装置と、顧客からの注文情報に含まれる注文商品を店員が店舗内を移動してピッキングする際に用いられるピッキング装置と、を有するシステムであって、
前記ピッキング装置は、
前記注文情報に基づくピッキング作業の指示情報を表示する指示情報表示手段
を備え、
前記電子棚札装置は、
前記商品情報を表示する商品情報表示手段と、
前記商品情報表示手段によって前記商品情報を表示する担当商品が前記ピッキング作業において次にピッキングされる前記注文商品に該当する場合、前記ピッキング作業の対象商品である旨を報知する報知手段と
を備える
ことを特徴とするシステム。
続きを表示（約 440 文字）【請求項２】
前記注文情報は、前記注文商品に替わる代替商品に関する情報を含む場合があり、
前記報知手段は、
前記担当商品が前記ピッキング作業において次にピッキングされる前記注文商品に替わる代替商品に該当する場合、前記対象商品である旨を報知する
ことを特徴とする請求項１に記載のシステム。
【請求項３】
前記報知手段は、
前記担当商品が前記ピッキング作業において次にピッキングされる前記注文商品に該当し、かつ、前記ピッキング装置が設置位置の近傍に存在している場合、前記対象商品である旨を報知する
ことを特徴とする請求項１に記載のシステム。
【請求項４】
前記指示情報表示手段は、
複数の前記注文情報に基づく前記指示情報を表示可能であり、
前記注文情報毎に設けられた夫々の表示領域において夫々の前記注文情報に基づく情報を表示することを特徴とする請求項１乃至請求項３の何れか１項に記載のシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、システムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
顧客からの注文に基づいて店内にて店員が商品を集めるサービスを実現するシステムが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０８７３６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、顧客からの注文に基づいて店内にて店員が商品を集めるサービスには改善の余地がある。
【０００５】
本発明は、このような事情に鑑みてなされたもので、顧客からの注文に基づいて店内にて店員が商品を集めるサービスをより好適に実施可能な技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決するための一態様であるシステムは、店舗内の夫々の商品の陳列位置に設置され、販売価格を含む商品情報を表示する電子棚札装置と、顧客からの注文情報に含まれる注文商品を店員が店舗内を移動してピッキングする際に用いられるピッキング装置と、を有するシステムであって、前記ピッキング装置は、前記注文情報に基づくピッキング作業の指示情報を表示する指示情報表示手段を備え、前記電子棚札装置は、前記商品情報を表示する商品情報表示手段と、前記商品情報表示手段によって前記商品情報を表示する担当商品が前記ピッキング作業において次にピッキングされる前記注文商品に該当する場合、前記ピッキング作業の対象商品である旨を報知する報知手段とを備えることを特徴とするシステムである。
【図面の簡単な説明】
【０００７】
システム１を説明するためのネットワークの概念図である。

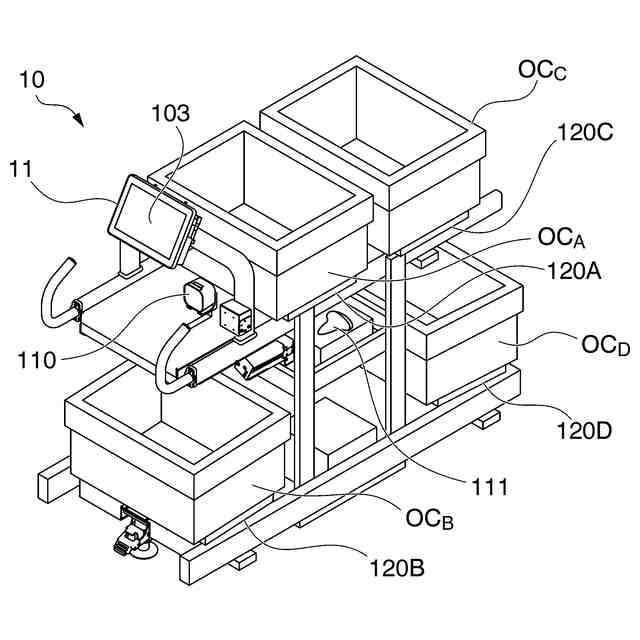

カート１０の外観例である。

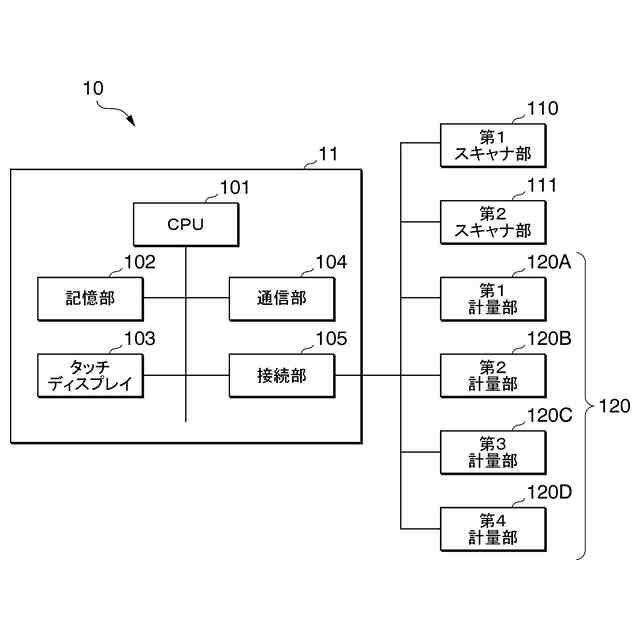

カート１０の構成例である。

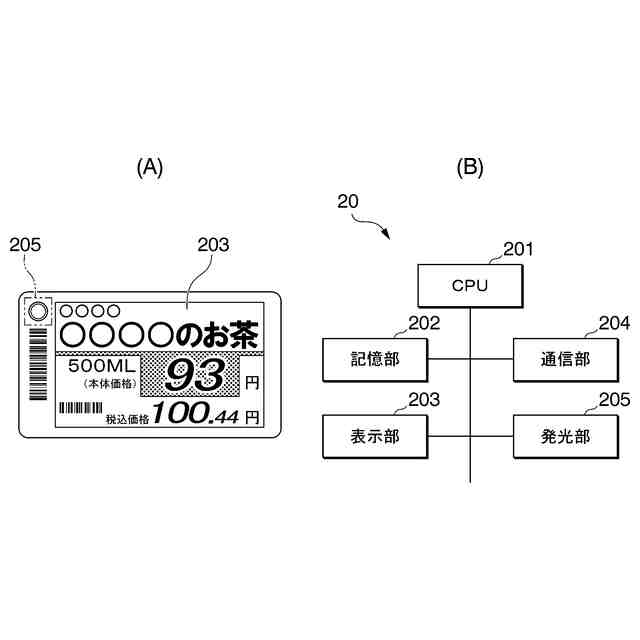

電子棚札２０の外観例、構成例である。

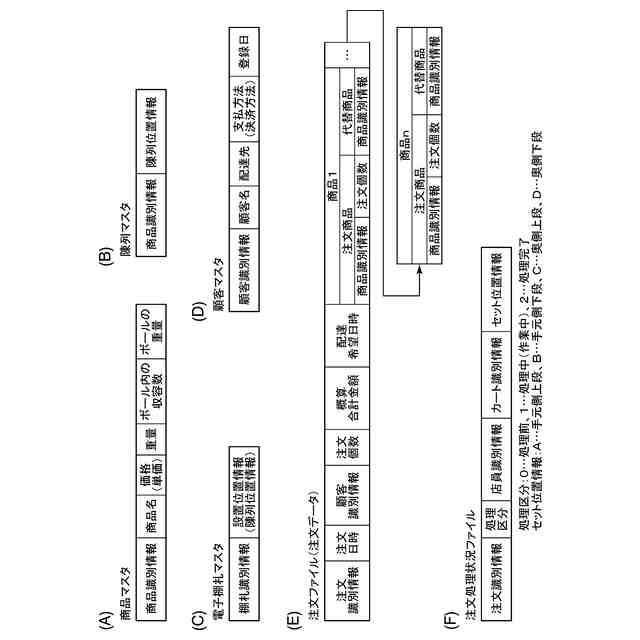

システム１に係る情報について説明する説明図である。

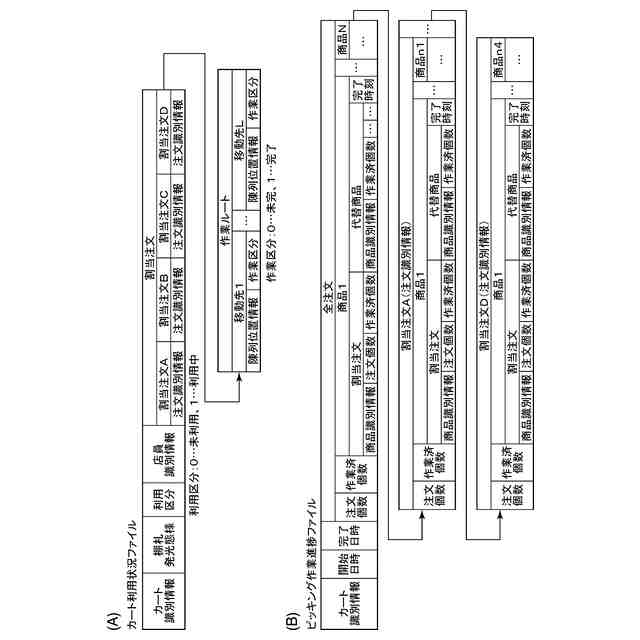

システム１に係る情報について説明する説明図である。

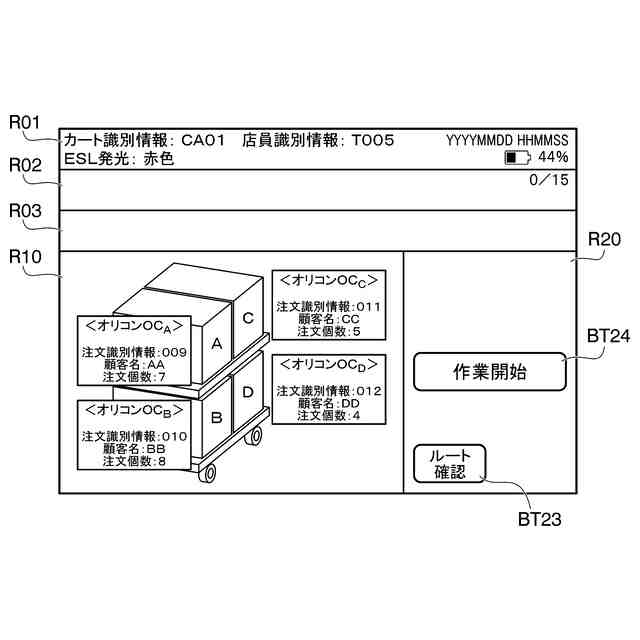

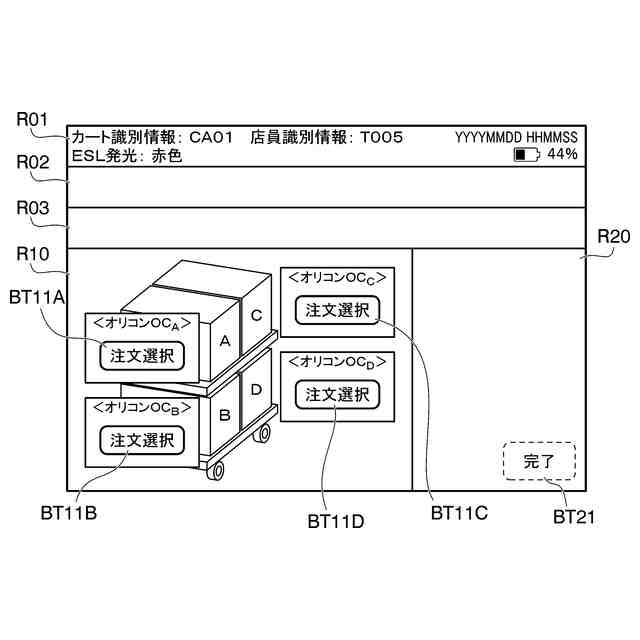

カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０のタッチディスプレイ１０３の表示例である。
カート１０１０の外観例である。
【発明を実施するための形態】
【０００８】

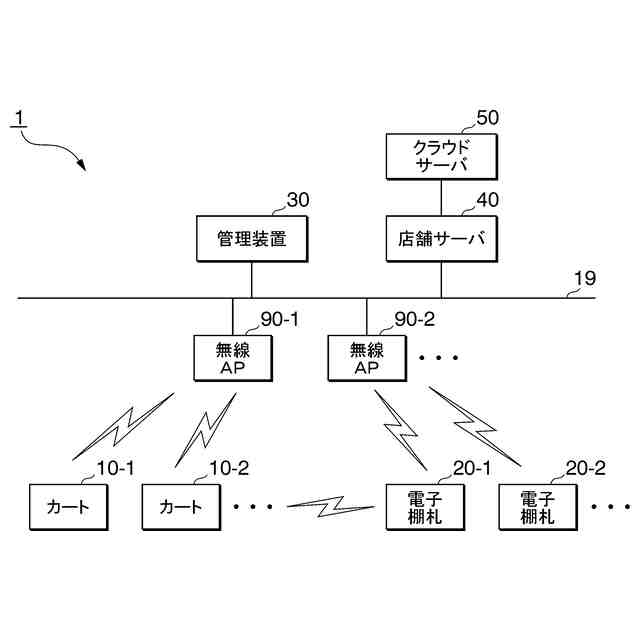

図１は、本実施形態のシステム１を説明するためのネットワークの概念図である。システム１は、種々の業態（スーパーマーケット、コンビニエンスストア、ドラッグストア、ホームセンタ、家電量販店等。現金問屋も含む）の店舗に導入される。システム１は、図１に示すように、カート（ピッキングカート、ピッキング用カート）１０（カート１０－１、カート１０－２、…）、電子棚札（ＥＳＬ）２０（電子棚札２０－１、電子棚札２０－２、…）、管理装置３０、店舗サーバ（ストアコントローラ）４０、クラウドサーバ５０、無線ＡＰ（アクセスポイント）９０（無線ＡＰ９０－１、無線ＡＰ９０－２、…）を含む。
【０００９】
電子棚札２０、管理装置３０、店舗サーバ４０及び無線ＡＰ９０は、店舗内に設置される。電子棚札２０は、例えば、商品陳列エリア（売り場）の陳列棚（商品の種類毎）に設置される。管理装置３０及び店舗サーバ４０、例えば、バックヤード（事務所等）に設置される。無線ＡＰ９０は、例えば、商品陳列エリアの各所（柱、壁、天井、陳列棚等）に設置される。カート１０は、店舗内において利用される。例えば、カート１０は、商品陳列エリアにおいて店員（従業員）によって利用される。カート１０は、利用前は店舗内の所定のカート置き場に置かれ、利用後は該カート置き場に戻される。クラウドサーバ５０は、店舗外（例えば、データセンタ）に設置される。
【００１０】
管理装置３０、店舗サーバ４０及び無線ＡＰ９０は、ＬＡＮ１９（有線でも無線でもよい）に接続する。カート１０及び電子棚札２０は、無線ＡＰ９０を介してＬＡＮ１９に接続する。つまり、管理装置３０、店舗サーバ４０は、ＬＡＮ１９を介して互いに通信可能である。また、カート１０（電子棚札２０も同様）と、管理装置３０（店舗サーバ４０も同様）とは、無線ＡＰ９０及びＬＡＮ１９を介して互いに通信可能である。また、カート１０と電子棚札２０とは、無線ＡＰ９０を介して互いに通信可能である。
（【００１１】以降は省略されています）
