公開番号2025027097
公報種別公開特許公報(A)
公開日2025-02-26
出願番号2024208618,2023177714
出願日2024-11-29,2018-08-24
発明の名称ベーパーチャンバおよび電子機器
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類F28D 15/02 20060101AFI20250218BHJP(熱交換一般)
要約【課題】簡易に製造することができるベーパーチャンバ用のウィックシートを提供する。

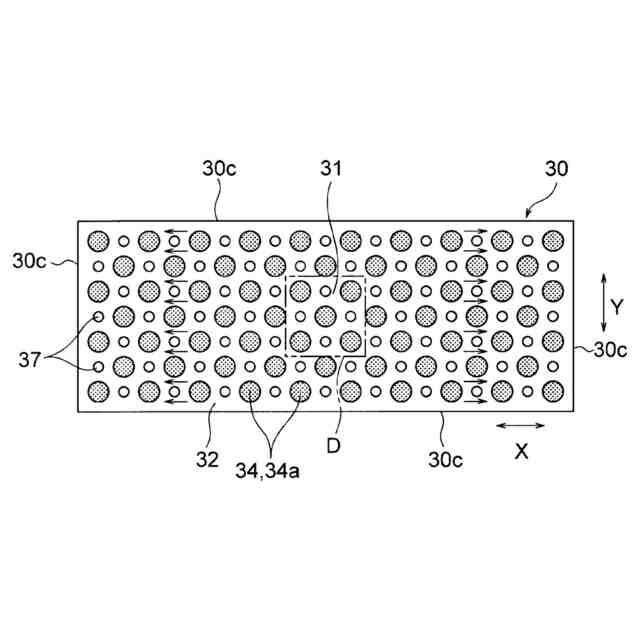

【解決手段】本発明によるベーパーチャンバ1用のウィックシートは、第1面と、第1面とは反対側に設けられた第2面と、を備えている。第1面に、密封空間の一部を構成し、液状の作動液が通る液流路部が設けられている。第2面に、液流路部と連通して密封空間の一部を構成し、作動液の蒸気が通る蒸気流路部が設けられている。
【選択図】図3
特許請求の範囲【請求項１】
第１シートと第２シートとの間に介在され、作動液が封入された密封空間を有するベーパーチャンバ用のウィックシートであって、
前記第１シートに当接する第１面と、
前記第１面とは反対側に設けられ、前記第２シートに当接する第２面と、
前記第１面に設けられ、前記密封空間の一部を構成し、液状の前記作動液が通る液流路部と、
前記第２面に設けられ、前記液流路部と連通して前記密封空間の一部を構成し、前記作動液の蒸気が通る蒸気流路部と、を備えた、ベーパーチャンバ用のウィックシート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、作動液が密封された密封空間を有するベーパーチャンバ用のウィックシート、ベーパーチャンバおよびベーパーチャンバの製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
携帯端末やタブレット端末といったモバイル端末等で使用される中央演算処理装置（ＣＰＵ）や発光ダイオード（ＬＥＤ）、パワー半導体等の発熱を伴うデバイスは、ヒートパイプ等の放熱用部材によって冷却されている（例えば、特許文献１参照）。近年では、モバイル端末等の薄型化のために、放熱用部材の薄型化も求められており、ヒートパイプよりも薄型化を図ることができるベーパーチャンバの開発が進められている。ベーパーチャンバ内には、作動液が封入されており、この作動液がデバイスの熱を吸収して外部に放出することで、デバイスの冷却を行っている。
【０００３】
より具体的には、ベーパーチャンバ内の作動液は、デバイスに近接した部分（蒸発部）でデバイスから熱を受けて蒸発して蒸気になり、その後蒸気が、蒸発部から離れた位置に移動して冷却され、凝縮して液状になる。ベーパーチャンバ内には、毛細管構造（ウィック）としての液流路部が設けられており、液状になった作動液は、この液流路部を通過して蒸発部に輸送され、再び蒸発部で熱を受けて蒸発する。このようにして、作動液が、相変化、すなわち蒸発と凝縮とを繰り返しながらベーパーチャンバ内を還流することによりデバイスの熱を移動させ、熱輸送効率を高めている。
【０００４】
ところで、ベーパーチャンバとして、第１金属シートと、第１金属シートに接合された第２金属シートとを備えたものが知られている。この第１金属シートの第２金属シートの側の面には、作動液の蒸気が通る蒸気流路部が設けられ、第２金属シートの第１金属シートの側の面には、液状の作動液が通る液流路部が設けられている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－５９６９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
このように、各々の金属シートに、蒸気流路部や液流路部を設ける場合、各金属シートに、このような流路部を設けるための加工が行われる。このため、ベーパーチャンバの製造工程が煩雑化するという問題がある。また、２つの金属シートを接合する際には、一方の金属シートに設けられた流路部と、他方の金属シートに設けられた流路部との位置合わせ精度が要求される。このため、ベーパーチャンバの製造の簡易化が困難になっている問題もある。
【０００７】
本発明はこのような点を考慮してなされたものであり、簡易に製造することができるベーパーチャンバ用のウィックシート、ベーパーチャンバおよびベーパーチャンバの製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、
第１シートと第２シートとの間に介在され、作動液が封入された密封空間を有するベーパーチャンバ用のウィックシートであって、
前記第１シートに当接する第１面と、
前記第１面とは反対側に設けられ、前記第２シートに当接する第２面と、
前記第１面に設けられ、前記密封空間の一部を構成し、液状の前記作動液が通る液流路部と、
前記第２面に設けられ、前記液流路部と連通して前記密封空間の一部を構成し、前記作動液の蒸気が通る蒸気流路部と、を備えた、ベーパーチャンバ用のウィックシート、
を提供する。
【０００９】
なお、上述したベーパーチャンバ用のウィックシートにおいて、
前記蒸気流路部は、前記ウィックシートの前記第２面に凹状に形成され、
前記蒸気流路部と前記液流路部とを連通した連通部を更に備えた、
ようにしてもよい。
【００１０】
また、上述したベーパーチャンバ用のウィックシートにおいて、
前記液流路部は、液状の前記作動液が通る複数の主流溝を有し、
前記連通部は、複数の前記主流溝に接して連通している、
ようにしてもよい。
（【００１１】以降は省略されています）
