公開番号2025014706
公報種別公開特許公報(A)
公開日2025-01-30
出願番号2023117476
出願日2023-07-19
発明の名称回路装置および電力変換回路
出願人富士電機株式会社
代理人弁理士法人RYUKA国際特許事務所
主分類H02M 1/00 20070101AFI20250123BHJP(電力の発電,変換,配電)
要約【課題】アラーム信号と状態信号とを容易に識別できるようにする。
【解決手段】電力変換回路と、前記電力変換回路からの信号を伝送する伝送装置とを備える回路装置であって、前記電力変換回路は、前記電力変換回路が予め設定された状態になったか否かを示すアラーム信号を生成するアラーム信号生成部と、前記アラーム信号とは異なる振幅を有し、前記電力変換回路の状態を示す状態信号を生成する状態信号生成部とを有する回路装置を提供する。前記電力変換回路は、前記アラーム信号および前記状態信号を重畳した出力信号を出力する出力端子を更に有してよい。
【選択図】図2
特許請求の範囲【請求項１】

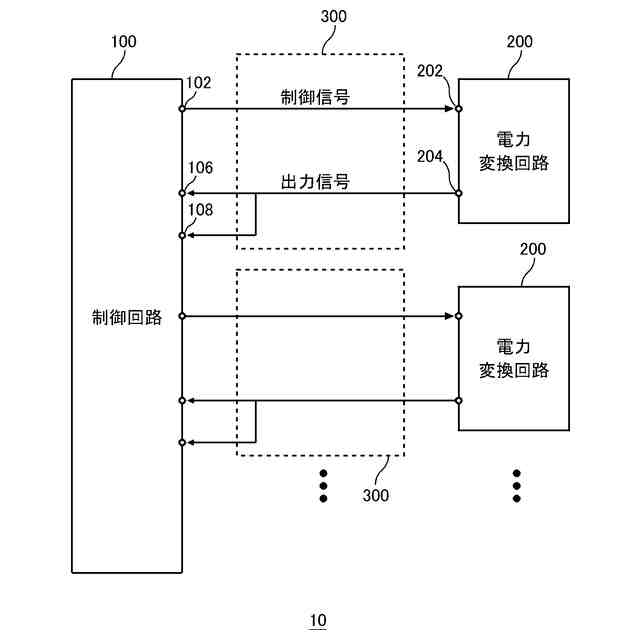

電力変換回路と、前記電力変換回路からの信号を伝送する伝送装置とを備える回路装置であって、
前記電力変換回路は、
前記電力変換回路が予め設定された状態になったか否かを示すアラーム信号を生成するアラーム信号生成部と、
前記アラーム信号とは異なる振幅を有し、前記電力変換回路の状態を示す状態信号を生成する状態信号生成部と
を有する回路装置。
続きを表示（約 1,200 文字）【請求項２】
前記電力変換回路は、前記アラーム信号および前記状態信号を重畳した出力信号を出力する出力端子を更に有する
請求項１に記載の回路装置。
【請求項３】

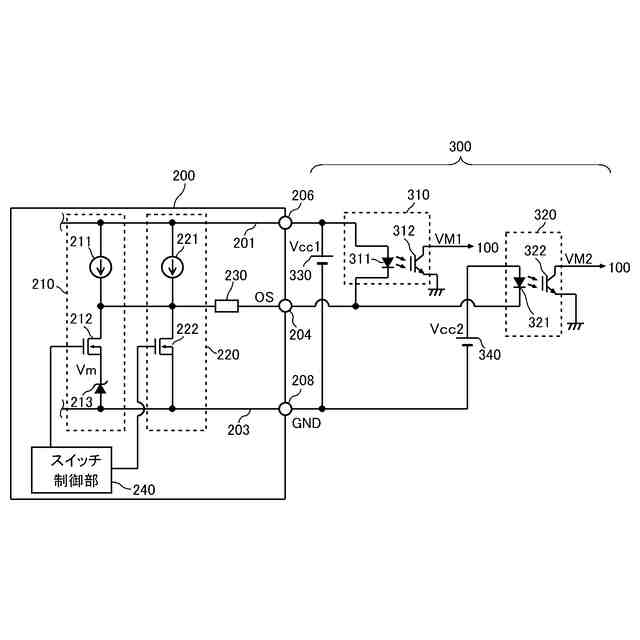

前記アラーム信号生成部は、基準電圧と、前記基準電圧とは異なる第１電源電圧のいずれを前記出力端子に印加するかを切り替え、
前記状態信号生成部は、前記基準電圧よりも前記第１電源電圧に近い中間電圧と、前記第１電源電圧のいずれを前記出力端子に印加するかを切り替える
請求項２に記載の回路装置。
【請求項４】
前記電力変換回路は、
前記基準電圧が印加される基準配線と、
前記第１電源電圧が印加される電源配線と
を更に有し、
前記状態信号生成部は、

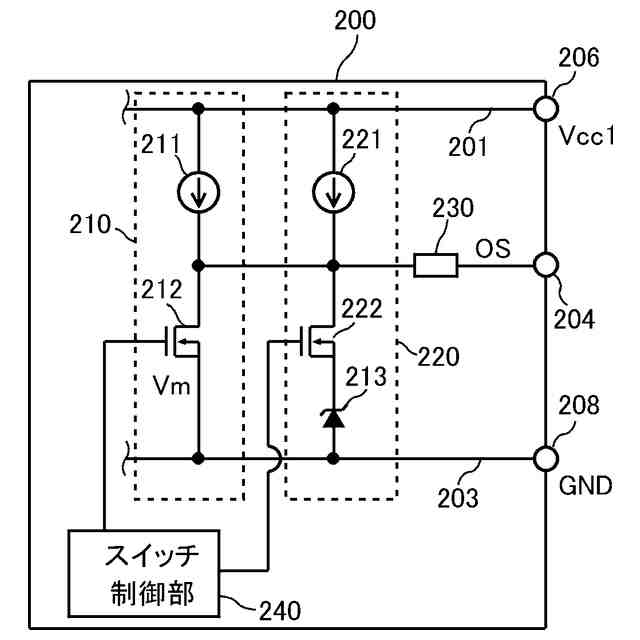

前記基準配線と前記電源配線との間に設けられた第１スイッチと、
前記第１スイッチと前記基準配線との間に設けられ、前記中間電圧を生成する中間電圧生成部と
を有する請求項３に記載の回路装置。
【請求項５】
前記アラーム信号生成部は、前記基準電圧および前記第１電源電圧のいずれを前記出力端子に印加するかを切り替える第２スイッチを有する
請求項４に記載の回路装置。
【請求項６】
前記伝送装置は、
前記出力信号のうち、第１基準値よりも大きい振幅の成分を伝送する第１伝送部と、
前記出力信号のうち、第２基準値よりも大きい振幅の成分を伝送する第２伝送部と
を有し、
前記第１基準値は前記第２基準値よりも小さい
請求項２に記載の回路装置。
【請求項７】

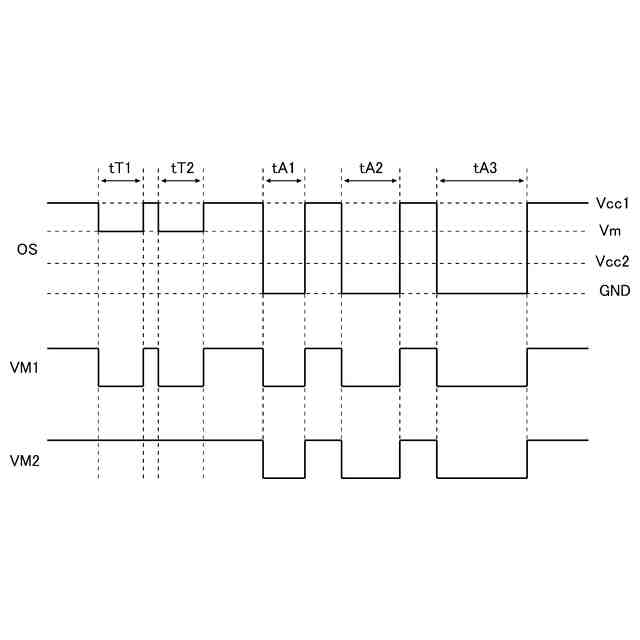

前記状態信号の振幅は、前記第１基準値より大きく、且つ、前記第２基準値より小さく、
前記アラーム信号の振幅は、前記第２基準値より大きい
請求項６に記載の回路装置。
【請求項８】

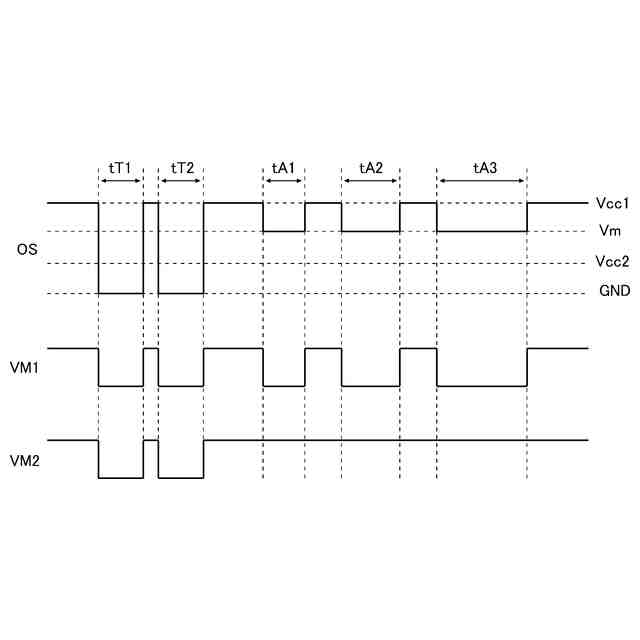

前記状態信号の振幅は、前記第２基準値より大きく、
前記アラーム信号の振幅は、前記第１基準値より大きく、且つ、前記第２基準値より小さい
請求項６に記載の回路装置。
【請求項９】

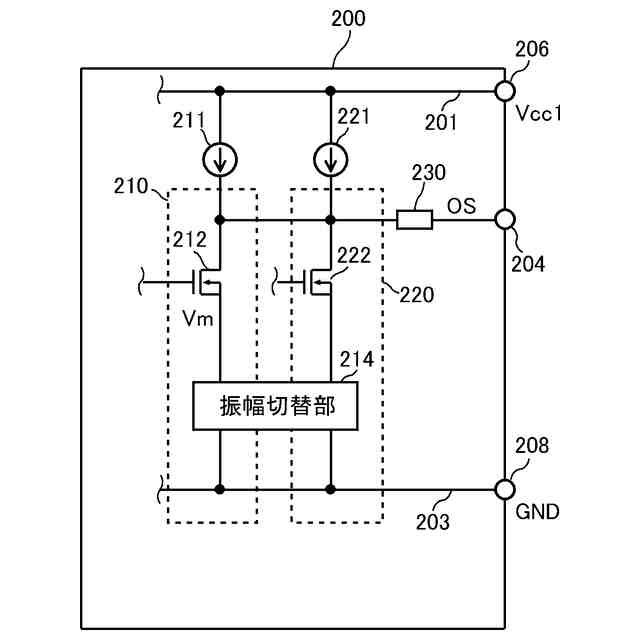

前記電力変換回路は、前記アラーム信号および前記状態信号のうちの、いずれの信号の振幅を前記第２基準値より大きくし、いずれの信号の振幅を前記第１基準値より大きく且つ前記第２基準値より小さくするかを切り替える振幅切替部を更に有する
請求項６に記載の回路装置。
【請求項１０】

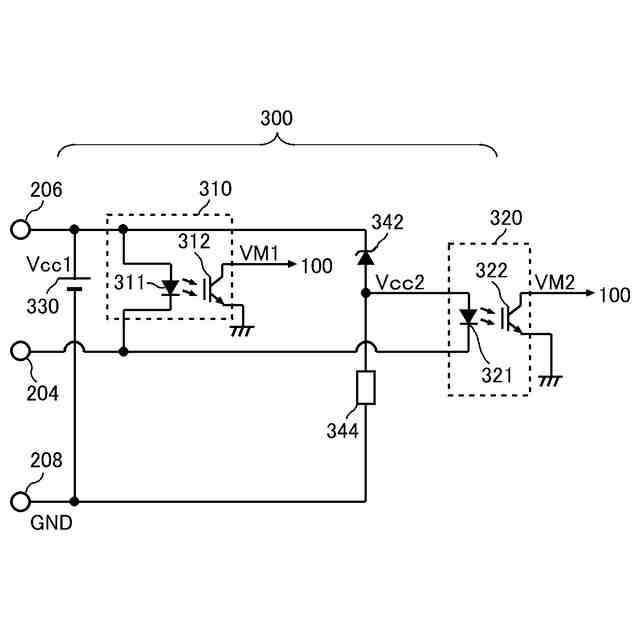

前記伝送装置は、
前記基準電圧と前記中間電圧との間の第２電源電圧を生成する第２電源電圧生成部と、
前記第１電源電圧と前記出力端子の電圧との差分に応じた信号を出力する第１伝送部と、
前記第２電源電圧と前記出力端子の電圧との差分に応じた信号を出力する第２伝送部と
を有する請求項３に記載の回路装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、回路装置および電力変換回路に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、電力変換回路等の回路において、回路の異常を示すアラーム信号、または、回路の温度を示す温度情報信号を、外部に出力する技術が知られている（例えば特許文献１から３参照）。
特許文献１特開２０１４－９３９０３号公報
特許文献２特開２０１１－１７２３３６号公報
特許文献３特開２０２０－９６４３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００３】
アラーム信号と、温度等の状態を示す状態信号とを容易に識別できることが好ましい。
【課題を解決するための手段】
【０００４】
上記課題を解決するために、本発明の一つの態様においては、電力変換回路と、前記電力変換回路からの信号を伝送する伝送装置とを備える回路装置を提供する。上記回路装置において、前記電力変換回路は、前記電力変換回路が予め設定された状態になったか否かを示すアラーム信号を生成するアラーム信号生成部を有してよい。上記何れかの回路装置において、前記電力変換回路は、前記アラーム信号とは異なる振幅を有し、前記電力変換回路の状態を示す状態信号を生成する状態信号生成部を有してよい。
【０００５】
上記何れかの回路装置において、前記電力変換回路は、前記アラーム信号および前記状態信号を重畳した出力信号を出力する出力端子を有してよい。
【０００６】
上記何れかの回路装置において、前記アラーム信号生成部は、基準電圧と、前記基準電圧とは異なる第１電源電圧のいずれを前記出力端子に印加するかを切り替えてよい。上記何れかの回路装置において、前記状態信号生成部は、前記基準電圧よりも前記第１電源電圧に近い中間電圧と、前記第１電源電圧のいずれを前記出力端子に印加するかを切り替えてよい。
【０００７】
上記何れかの回路装置において、前記電力変換回路は、前記基準電圧が印加される基準配線を有してよい。上記何れかの回路装置において、前記電力変換回路は、前記第１電源電圧が印加される電源配線を有してよい。上記何れかの回路装置において、前記状態信号生成部は、前記基準配線と前記電源配線との間に設けられた第１スイッチを有してよい。上記何れかの回路装置において、前記状態信号生成部は、前記第１スイッチと前記基準配線との間に設けられ、前記中間電圧を生成する中間電圧生成部を有してよい。
【０００８】
上記何れかの回路装置において、前記アラーム信号生成部は、前記基準電圧および前記第１電源電圧のいずれを前記出力端子に印加するかを切り替える第２スイッチを有してよい。
【０００９】
上記何れかの回路装置において、前記伝送装置は、前記出力信号のうち、第１基準値よりも大きい振幅の成分を伝送する第１伝送部を有してよい。上記何れかの回路装置において、前記伝送装置は、前記出力信号のうち、第２基準値よりも大きい振幅の成分を伝送する第２伝送部を有してよい。上記何れかの回路装置において、前記第１基準値は前記第２基準値よりも小さくてよい。
【００１０】
上記何れかの回路装置において、前記状態信号の振幅は、前記第１基準値より大きく、且つ、前記第２基準値より小さくてよい。上記何れかの回路装置において、前記アラーム信号の振幅は、前記第２基準値より大きくてよい。
（【００１１】以降は省略されています）
