公開番号2025014269
公報種別公開特許公報(A)
公開日2025-01-30
出願番号2023116703
出願日2023-07-18
発明の名称収納装置
出願人シャープ株式会社
代理人個人,個人
主分類G01G 19/52 20060101AFI20250123BHJP(測定;試験)
要約【課題】正確に対象物の重量を測定することができる測定装置を提供する。
【解決手段】筐体101と、筐体に支持されて、開閉可能な収納BOX102と、重量センサ130と、収納BOXが開けられたときに重量センサによる第1の測定値を取得しておき、収納BOXが閉められたときに重量センサで収納BOXを含む第2の測定値を取得することによって、前記収納BOXの重さを計算する制御部110と、を備える収納装置100が提供される。
【選択図】図2
特許請求の範囲【請求項１】
筐体と、
前記筐体に支持されて、開閉可能な収納ＢＯＸと、
重量センサと、
前記収納ＢＯＸが開けられたときに前記重量センサによる第１の測定値を取得しておき、前記収納ＢＯＸが閉められたときに前記重量センサで前記収納ＢＯＸの重さを含む第２の測定値を取得することによって、前記収納ＢＯＸの重さを計算する制御部と、を備える収納装置。
続きを表示（約 600 文字）【請求項２】
前記筐体には、前記収納ＢＯＸが開けられた状態で、前記収納ＢＯＸの重量が前記重量センサにかからないように支持するための構造物が設けられる、請求項１に記載の収納装置。
【請求項３】
前記筐体には、前記構造物として、前記収納ＢＯＸの前下部を基点に回動可能に支持する部材が設けられる、請求項２に記載の収納装置。
【請求項４】
前記筐体には、前記構造物として、前記収納ＢＯＸの両側面をスライド可能に支持するレールが設けられる、請求項２に記載の収納装置。
【請求項５】
前記収納ＢＯＸが閉じられたことを検知するための検知センサをさらに備え、
前記制御部は、前記収納ＢＯＸが開かれたときに起動され、前記第１の測定値を取得して、前記収納ＢＯＸが閉められると、前記第２の測定値を取得することによって、前記収納ＢＯＸの重さを計算し、所定の時間が経過するとスリープする、請求項１から４のいずれか１項に記載の収納装置。
【請求項６】
収納ＢＯＸが開けられたときの重量センサによる第１の測定値を送信し、前記収納ＢＯＸが閉められたときの前記収納ＢＯＸの重さを含む第２の測定値を送信する収納装置と、
受信した前記第１の測定値と、受信した前記第２の測定値と、に基づいて前記収納ＢＯＸの重さを計算するサーバと、を備えるネットワークシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、収納ＢＯＸの重量を測定する収納装置の技術に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来から、各種の対象物の重量を測定するための収納装置が知られている。たとえば、特開２０２０－００８３３１号公報（特許文献１）には、重量計測手段および在庫管理システムが開示されている。特許文献１によると、重量計測手段は、汎用性の重量計測手段であって、在庫管理に使用可能である。重量計測手段とサーバと端末装置とは、インターネット等のネットワークを介して互いに通信可能に接続されている。サーバは、各商品の在庫管理者の端末装置から送信される当該商品の発注依頼を受け付ける発注依頼受付部と、前記発注依頼受付部が商品の発注依頼を受け付けると、記憶部に記憶された当該商品の発注先に対して当該商品を発注する商品発注部を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－００８３３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、消耗品などを収納する収納ＢＯＸの重量を正確に測定することができる収納装置を提供することにある。
【課題を解決するための手段】
【０００５】
この発明のある態様に従うと、筐体と、筐体に支持されて、開閉可能な収納ＢＯＸと、重量センサと、収納ＢＯＸが開けられたときに重量センサによる第１の測定値を取得しておき、収納ＢＯＸが閉められたときに重量センサで収納ＢＯＸの重さを含む第２の測定値を取得することによって、前記収納ＢＯＸの重さを計算する制御部と、を備える収納装置が提供される。
【発明の効果】
【０００６】
以上のように、本発明によれば、消耗品などを収納する収納ＢＯＸの重量を正確に測定することができる収納装置が提供される。
【図面の簡単な説明】
【０００７】

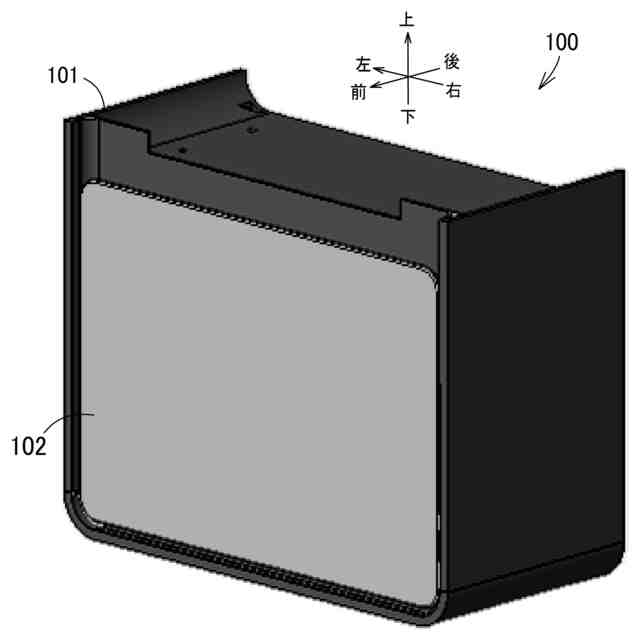

第１の実施の形態にかかる収納装置の収納ＢＯＸが閉じた状態を示す正面斜視図である。

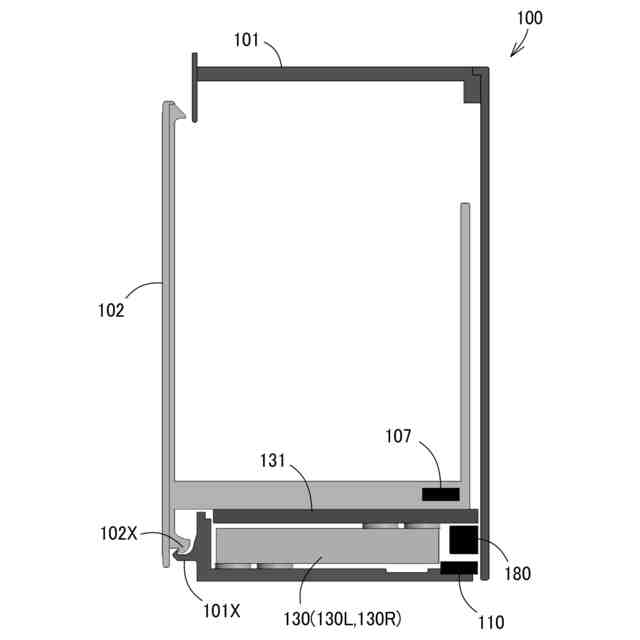

第１の実施の形態にかかる収納装置の収納ＢＯＸが閉じた状態を示す側面断面図である。

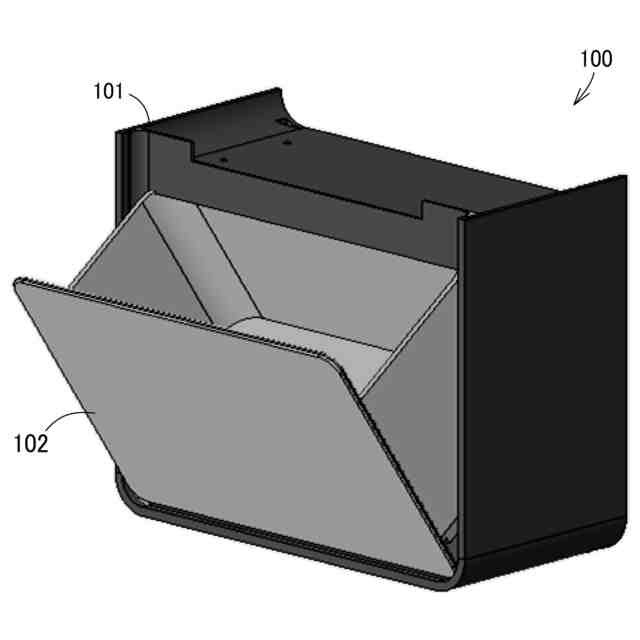

第１の実施の形態にかかる収納装置の収納ＢＯＸが開いた状態を示す正面斜視図である。

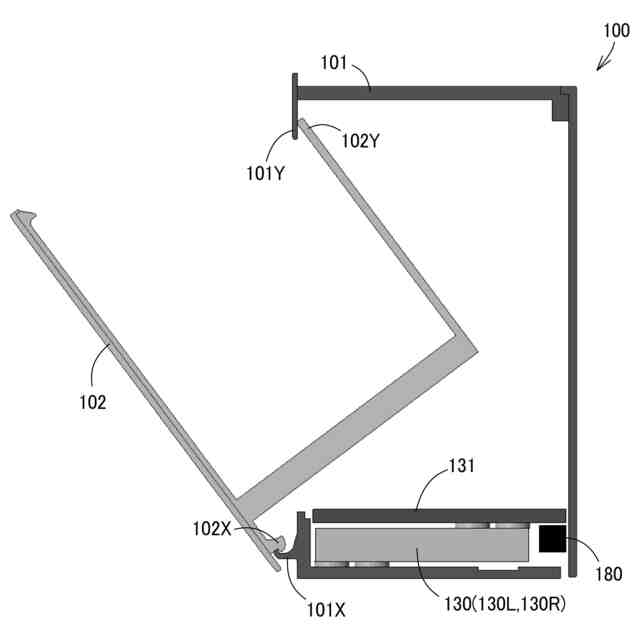

第１の実施の形態にかかる収納装置の収納ＢＯＸが開いた状態を示す側面断面図である。
第１の実施の形態にかかる収納装置の動作概要を示すイメージ図である。
第１の実施の形態にかかる収納装置の構成を示すブロック図である。
第１の実施の形態にかかる測定履歴データを示す図である。
第１の実施の形態にかかる収納装置の処理を示すフローチャートである。

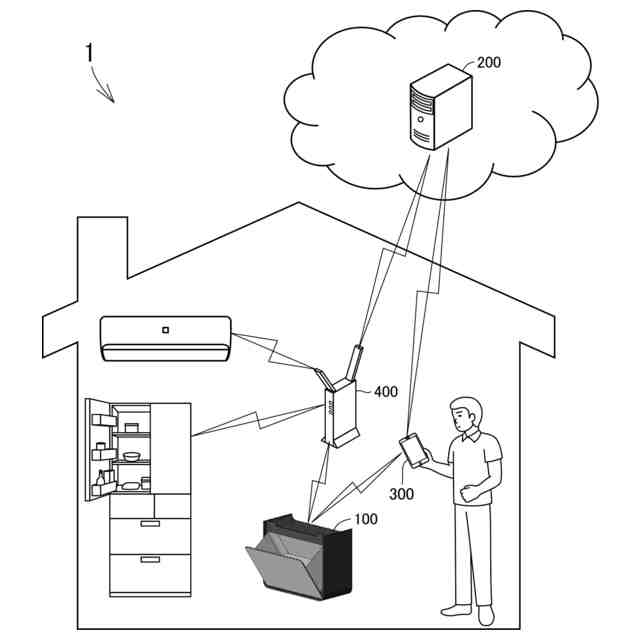

第１の実施の形態にかかる収納装置を含むネットワークシステムを示すイメージ図である。
第２の実施の形態にかかる収納装置の収納ＢＯＸが閉じた状態を示す正面斜視図である。
第２の実施の形態にかかる収納装置の収納ＢＯＸが閉じた状態を示す側面断面図である。
第２の実施の形態にかかる収納装置の収納ＢＯＸが開いた状態を示す正面斜視図である。
第２の実施の形態にかかる収納装置の収納ＢＯＸが開いた状態を示す側面断面図である。
第２の実施の形態にかかる別の収納装置の収納ＢＯＸが閉じた状態を示す側面断面図である。
第２の実施の形態にかかる別の収納装置の収納ＢＯＸが開いた状態を示す側面断面図である。
第５の実施の形態にかかるサーバの構成を示すブロック図である。
第５の実施の形態にかかるサーバにおける情報処理を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、図面を参照しつつ、本発明の実施の形態について説明する。以下の説明では、同一の部品には同一の符号を付してある。それらの名称および機能も同じである。したがって、それらについての詳細な説明は繰り返さない。
＜第１の実施の形態＞
【０００９】
図１から図４に示すように、本実施の形態にかかる収納装置１００は、略直方体の筐体１０１の内側に、略直方体の収納ＢＯＸ１０２が収容されるものである。より詳細には、収納ボックス１０２の重量がかかる場所が可変に構成されている。本実施の形態においては、収納ＢＯＸ１０２は、前面の下端部１０２Ｘを軸にして、上部を前後方向に回動させられるように、筐体１０１に支持される。これによって、収納ＢＯＸ１０２の上面が開閉される。
【００１０】
収納ＢＯＸ１０２には、生理用品、薬、調味料、食料品、おむつ、洗剤、化粧品、雑貨などの消耗品が収納される。
（【００１１】以降は省略されています）
