公開番号2025014098
公報種別公開特許公報(A)
公開日2025-01-29
出願番号2023116373
出願日2023-07-17
発明の名称運転状況管理システム
出願人株式会社デンソー
代理人個人,個人,個人
主分類G08G 1/00 20060101AFI20250122BHJP(信号)
要約【課題】簡単なシステム構成で運行管理を可能とする運転状況管理システムを提供する。
【解決手段】車両20の運行状態を示す運行データを用いて、車両の運行管理のための処理を行う運転状況管理システムであって、車両の車両データを用いて車両情報を表示する車両用表示装置110のメータECU111に、車両データを運行データとして取得、演算、記憶するプログラムがインストールされており、メータECUは、運行管理を行う事業所120のコンピュータ121との通信が可能となっており、コンピュータは、通信によってメータECUから取得した運行データを用いて、運行管理のための処理を行う。
【選択図】図1
特許請求の範囲【請求項１】
車両（２０）の運行状態を示す運行データを用いて、前記車両の運行管理のための処理を行う運転状況管理システムであって、
前記車両の車両データを用いて車両情報を表示する車両用表示装置（１１０）の制御部（１１１）に、前記車両データを前記運行データとして取得、演算、記憶するプログラムがインストールされており、
前記制御部は、前記運行管理を行う事業所（１２０）のコンピュータ（１２１）との通信が可能となっており、
前記コンピュータは、前記通信によって前記制御部から取得した前記運行データを用いて、前記運行管理のための処理を行う運転状況管理システム。
続きを表示（約 660 文字）【請求項２】
前記車両用表示装置は、画像によって前記車両情報を表示する表示部（１１２）を有しており、
前記コンピュータは、前記表示部に、前記車両の乗務員に対するフィードバック情報を表示する請求項１に記載の運転状況管理システム。
【請求項３】
前記フィードバック情報は、前記乗務員に対する運転評価、運転指導、および手当ての少なくとも１つを含む請求項２に記載の運転状況管理システム。
【請求項４】
前記コンピュータは、前記フィードバック情報に対する前記乗務員の運転操作の反応を学習して、前記フィードバック情報を表示するタイミング、あるいは表示内容を調整する請求項２に記載の運転状況管理システム。
【請求項５】
前記車両データには、前記車両の乗務員を識別する識別システムによる識別データが含まれており、
前記制御部は、前記車両データに前記識別データを紐付けすることで、前記乗務員を特定した前記運行データとする請求項１に記載の運転状況管理システム。
【請求項６】
前記車両データは、複数種類、設けられており、
前記コンピュータは、複数の前記車両データの組み合わせによる前記運行データを用いて前記運行管理のための処理を行う請求項１～請求項５のいずれか１つに記載の運転状況管理システム。
【請求項７】
前記プログラムは、前記通信を介して、アップデート、あるいはカスタマイズが可能となっている請求項１に記載の運転状況管理システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、運転状況管理システムに関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
車両の運行管理システムとして、例えば、特許文献１に記載されたものが知られている。特許文献１の運行管理システムでは、車両に搭載されたデジタルタコグラフ、あるいはドライブレコーダ等を用いて得られた運行データが、事務所ＰＣに送信される。そして、事務所では、運行データに基づいて、乗務員の運行管理を行うようになっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１９０９９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１では、運行データを取得するために、車両にデジタルタコグラフやドライブレコーダ等を運行用の車両ごとに用意し、車両における設置スペースを確保し、更に、車両の各種機能部（ＥＣＵ）と接続する必要があり、設定にあたって非常に煩雑なものとなる。
【０００５】
本開示の目的は、上記問題に鑑み、簡単なシステム構成で、運行管理を可能とする運転状況管理システムを提供することにある。
【課題を解決するための手段】
【０００６】
本開示は上記目的を達成するために、以下の技術的手段を採用する。
【０００７】
本開示では、車両（２０）の運行状態を示す運行データを用いて、車両の運行管理のための処理を行う運転状況管理システムであって、
車両の車両データを用いて車両情報を表示する車両用表示装置（１１０）の制御部（１１１）に、車両データを運行データとして取得、演算、記憶するプログラムがインストールされており、
制御部は、運行管理を行う事業所（１２０）のコンピュータ（１２１）との通信が可能となっており、
コンピュータは、通信によって制御部から取得した運行データを用いて、運行管理のための処理を行う。
【０００８】
本開示によれば、車両用表示装置を流用することで、通常、運行データを取得するためのデジタルタコグラフ等の専用機器の設定を不要とすると共に、車両との接続やデジタルタコグラフの設置スペースを不要として、簡単な構成で運転状況管理システムを形成することができる。
【０００９】
尚、上記各手段の括弧内の符号は、後述する実施形態記載の具体的手段との対応関係を示すものである。
【図面の簡単な説明】
【００１０】

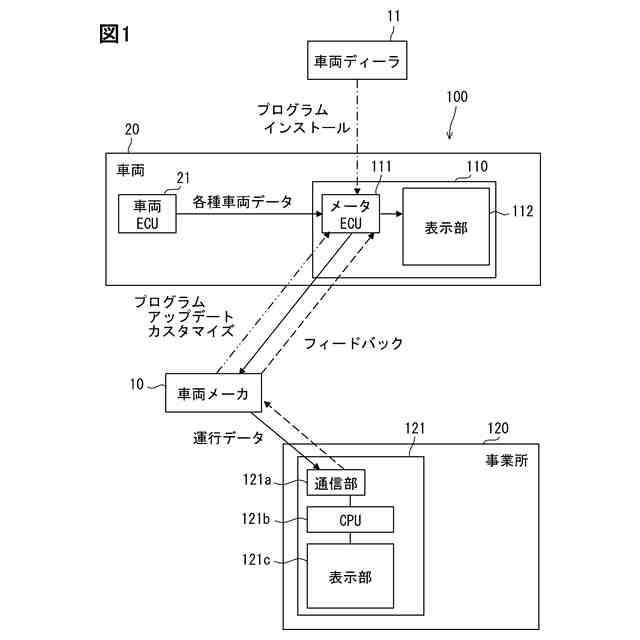

運転状況管理システムの全体構成を示す構成図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
