公開番号2025007163
公報種別公開特許公報(A)
公開日2025-01-17
出願番号2023108376
出願日2023-06-30
発明の名称照明装置
出願人ラクテン・メディカル,インコーポレイテッド,学校法人東海大学
代理人弁理士法人スズエ国際特許事務所
主分類A61N 5/06 20060101AFI20250109BHJP(医学または獣医学;衛生学)
要約
【課題】光感受性物質が反応することを抑え、かつ室内の照度や患部を照らす照度の低下を抑えることができる照明装置を提供する。
【解決手段】光感受性物質が反応する特定の波長域の光の照度を減少させるフィルタを介して照明する照明装置である。
【選択図】図1
特許請求の範囲【請求項１】
光感受性物質が反応する特定の波長域の光の照度を減少させるフィルタを介して照明する照明装置。
続きを表示（約 570 文字）【請求項２】
前記フィルタを保持する保持具をさらに備え、
前記保持具は前記特定の波長域の光を透過しない、請求項１に記載の照明装置。
【請求項３】
前記フィルタによって減少される光の波長は、６５０ｎｍ以上、６６０ｎｍ以上、若しくは６７０ｎｍ以上であり、７５０ｎｍ以下、７４０ｎｍ以下、７３０ｎｍ以下、若しくは７２０ｎｍ以下の範囲、又は６５０ｎｍ以上７５０ｎｍ以下、６７０ｎｍ以上７５０ｎｍ以下、６５０ｎｍ以上７２０ｎｍ以下、若しくは６７０ｎｍ以上７２０ｎｍ以下の範囲である、請求項１に記載の照明装置。
【請求項４】
前記フィルタは前記特定の波長域の光の照度を９０％以上、例えば、９０％、９１％、９２％、９３％、９４％、９５％、９６％、９７％、９８％、９９％、又は９９％以上減少させる、請求項１に記載の照明装置。
【請求項５】
前記光感受性物質と、特定の細胞に選択的に集積する成分とから組成される複合体を含む薬剤を投与された患者が入室している室内において使用される、請求項１に記載の照明装置。
【請求項６】
前記光感受性物質と、特定の細胞に選択的に集積する成分とから組成される複合体を含む薬剤を製造する製造室内において使用される、請求項１に記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明装置に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
現在、光感受性物質と、特定の細胞に選択的に集積する成分とから組成される複合体を含む薬剤の患者への投与、及び光感受性物質が反応する特定の波長の光の照射の２段階で構成される治療法が存在する。光感受性物質とは、特定の波長域の光と反応する物質である。同薬剤を投与し、特定の細胞に選択的に集積させた後、その細胞に特定の波長の光を照射することで、光感受性物質を活性化させ、生化学および物理学的プロセスにより、特定の細胞を壊死させ、あるいは、排除するものである。上記の治療は、特定の細胞以外にはダメージを与え難く副作用が小さいため、患者の負担が少ない治療法である。
【０００３】
上記の薬剤に含まれる光感受性物質は、上記の治療において照射される光（以下、治療光と称する）以外の光、例えば太陽光及び照明等からの光とも反応し、薬剤の組成が変化し、所望の治療効果が得られないことがある。また、上記の薬剤が投与された患者が治療光以外の光を受けることによって、光過敏症を生ずる可能性がある。このようなことを防ぐために、患者が入室している室内、上記の薬剤を投与する準備を行う室内、及び上記の薬剤を製造する製造室内等では、光感受性物質が反応せず、かつ室内の照度の低下を抑えることができる照明装置が求められている。また、患部を照らす照明部を備える医療機器、例えば内視鏡等において、光感受性物質が反応せず、かつ照度の低下を抑えることができる照明部が求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、光感受性物質が反応することを抑え、かつ室内の照度や患部を照らす照度の低下を抑えることができる照明装置を提供する。
【課題を解決するための手段】
【０００５】
本発明は、光感受性物質が反応する特定の波長域の光の照度を減少させるフィルタを介して照明する照明装置である。
【発明の効果】
【０００６】
光感受性物質が反応することを抑え、かつ室内の照度や患部を照らす照度の低下を抑えることができる照明装置を提供できる。
【図面の簡単な説明】
【０００７】

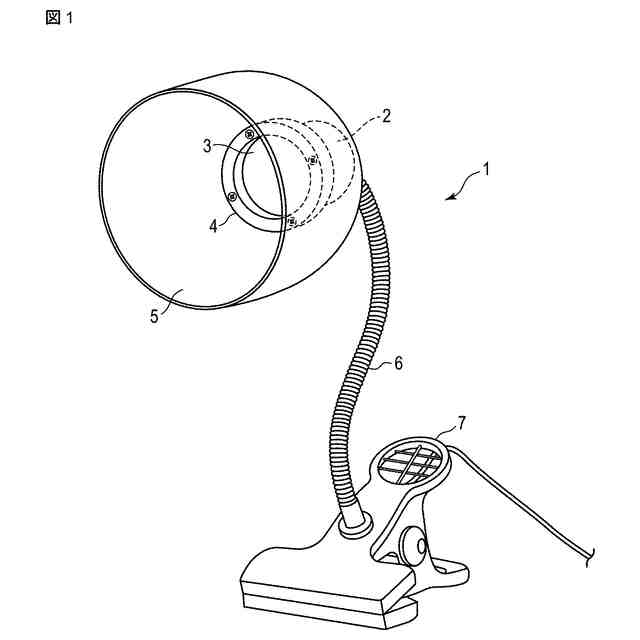

図１は、実施形態に係る照明装置を示す斜視図である。

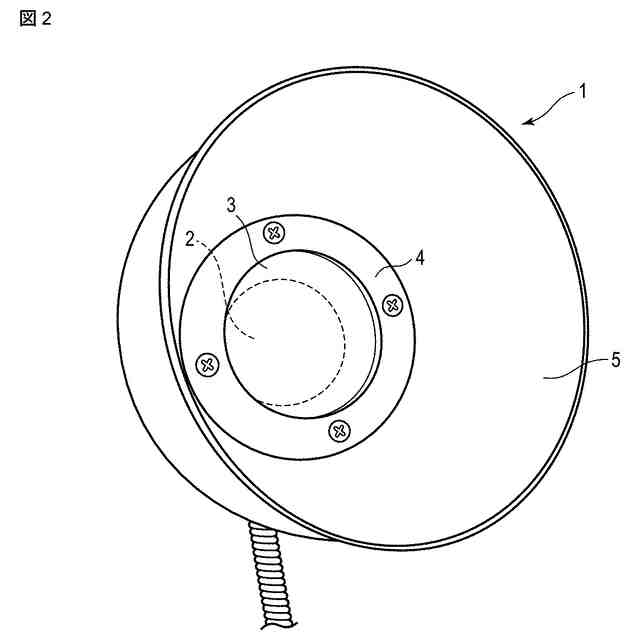

図２は、実施形態に係る照明装置の一部を拡大して示す斜視図である。

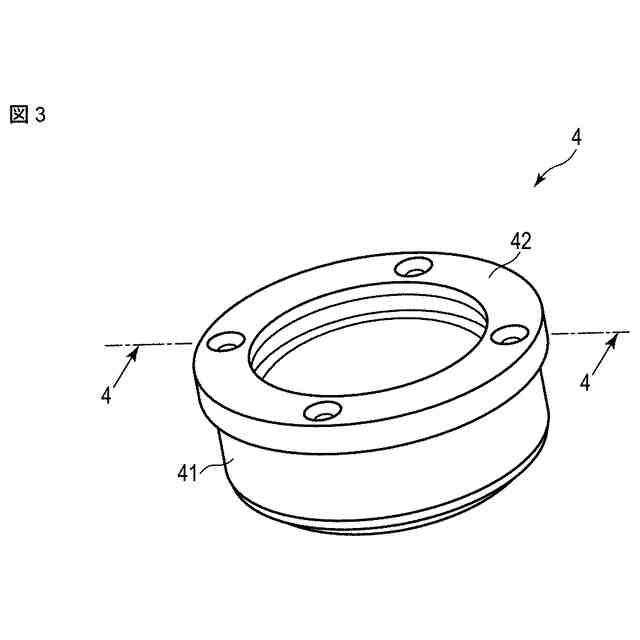

図３は、実施形態に係るフィルタ保持具を示す斜視図である。

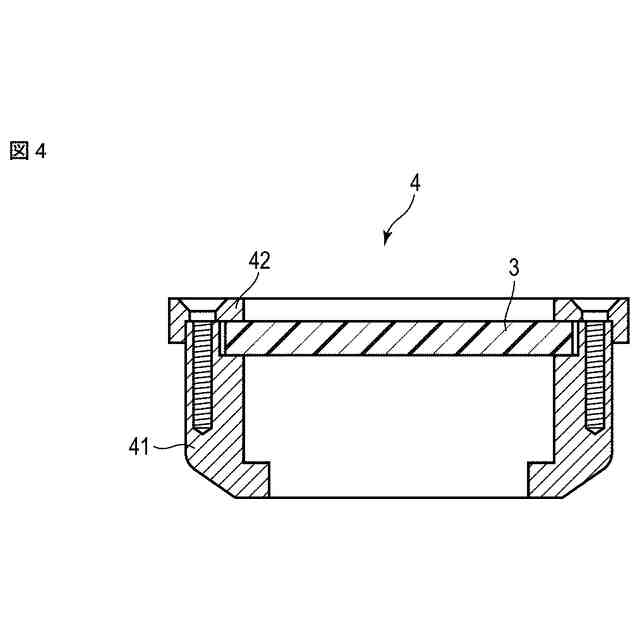

図４は、実施形態に係るフィルタ保持具を示す断面図である。
図５は、内視鏡の照明部として使用される、実施形態に係る照明装置を示す模式図である。
図６は、照明光の波長に対する光エネルギーの関係を示すグラフである。

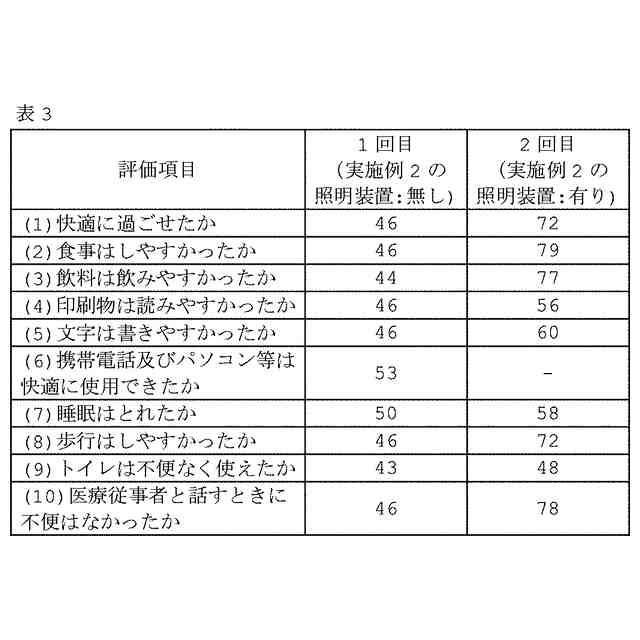

図７は、患者のＱＯＬ評価の結果を示すグラフである。

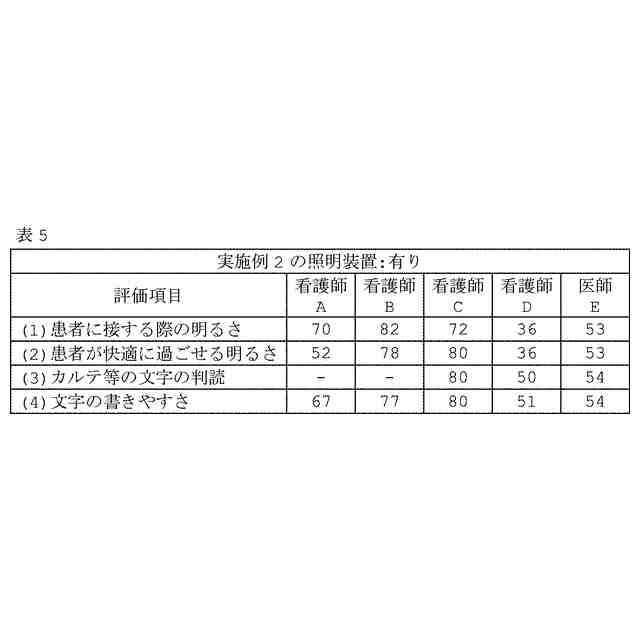

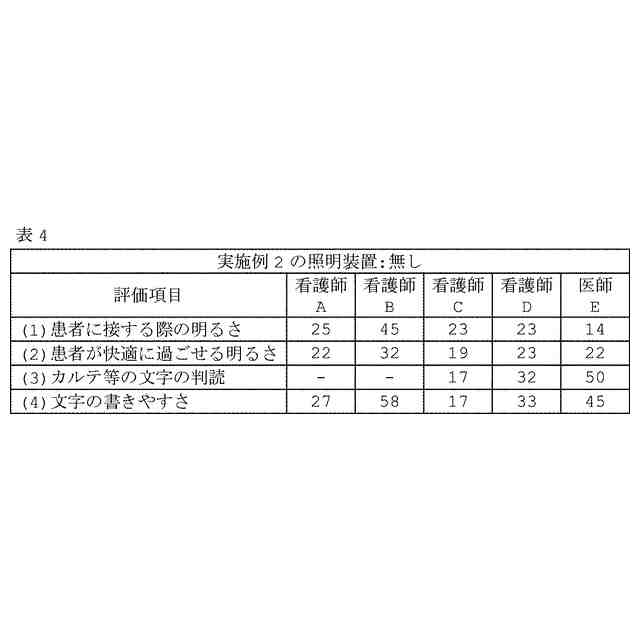

図８は、医療従事者の作業効率評価の結果を示す図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について説明するが、本発明は以下の記載に限定されるものではない。また、実施形態には種々の変更又は改良を加えることが可能であり、そのような変更又は改良を加えた形態も本発明に含まれ得る。
【０００９】
＜実施形態＞
以下、図１及び図２を参酌して、実施形態に係る照明装置を説明する。
実施形態に係る照明装置１は、光感受性物質が反応する特定の波長域の光の照度を減少させるフィルタ３を介して照明する。照明装置１は、フィルタ１及び光源２を備える。照明装置１は、フィルタ３を保持するフィルタ保持具４、光源２及びフィルタ３を支持する支持部６及び支持部６を固定するクリップ７をさらに備えても良い。
【００１０】
フィルタ３は、光感受性物質が反応する特定の波長域の光の照度を減少させる。光感受性物質は、特定の波長域の光に反応する物質であり、例えば、特定の波長域の光を吸収して活性化する色素等である。このような色素として、６５０ｎｍ以上７５０ｎｍ以下の波長域の光を吸収して活性化するサロタロカン（６－（｛［３－（｛（ＯＣ－６－１３）－ビス（｛３－［ビス（３－スルホプロピル）（３－スルホナトプロピル）アザニウミル］プロピル｝ジメチルシラノラト－κ０，κ０’）［（フタロシアニナト（２－）κＮ２９，κＮ３０，κＮ３１，κＮ３２）－１－イル］シリコン｝オキシ）プロポキシ］カルボニル｝アミノ）ヘキサノイルの四ナトリウム塩（ＩＲＤｙｅ（登録商標）７００ＤＸ、楽天メディカル社製）等を挙げることができる。光感受性物質がＩＲＤｙｅ（登録商標）７００ＤＸ（楽天メディカル社製）である場合、フィルタ３は、少なくとも波長域６５０ｎｍ以上７５０ｎｍ以下の光の照度を減少させることが好ましく、少なくとも波長域６７５ｎｍ以上７５０ｎｍ以下の光の照度を減少させることがより好ましい。また、フィルタ３は、少なくとも６５０ｎｍ以上、６６０ｎｍ以上、又は６７０ｎｍ以上であり、７５０ｎｍ以下、７４０ｎｍ以下、７３０ｎｍ以下、又は７２０ｎｍ以下の波長の光の照度を減少させることが好ましく、６５０ｎｍ以上７５０ｎｍ以下、６７０ｎｍ以上７５０ｎｍ以下、６５０ｎｍ以上７２０ｎｍ以下、又は６７０ｎｍ以上７２０ｎｍ以下の波長の光の照度を減少させることが好ましい。
（【００１１】以降は省略されています）
