TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2024173469
公報種別
公開特許公報(A)
公開日
2024-12-12
出願番号
2023091908
出願日
2023-06-02
発明の名称
硫化リチウム-亜硫酸リチウム複合材料
出願人
公立大学法人大阪
代理人
弁理士法人三枝国際特許事務所
主分類
C01B
17/22 20060101AFI20241205BHJP(無機化学)
要約
【課題】簡便且つ低コストに合成が可能であり、高容量で長寿命な正極材料を提供する。
【解決手段】硫化リチウム及び亜硫酸リチウムを構成成分として含有し、前記亜硫酸リチウムは無水物である、硫化リチウム-亜硫酸リチウム複合材料。
【選択図】なし
特許請求の範囲
【請求項1】
硫化リチウム及び亜硫酸リチウムを構成成分として含有し、
前記亜硫酸リチウムは無水物である、
硫化リチウム-亜硫酸リチウム複合材料。
続きを表示(約 750 文字)
【請求項2】

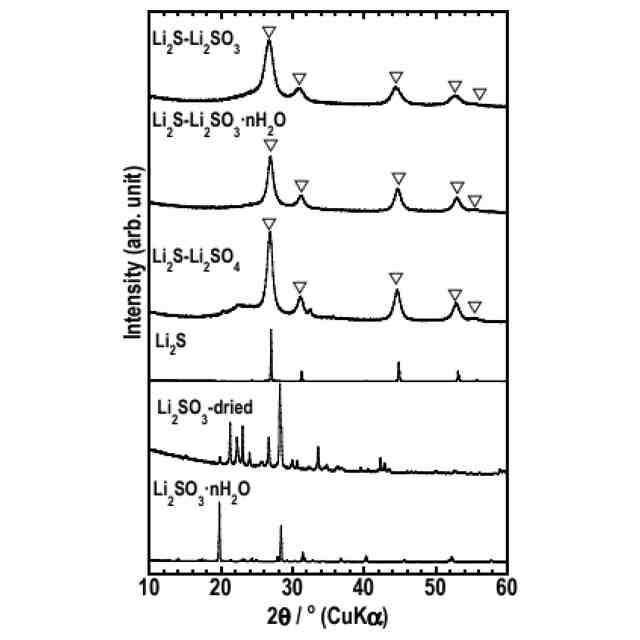

結晶を有する、請求項1に記載の硫化リチウム-亜硫酸リチウム複合材料。
【請求項3】
前記結晶が、逆蛍石型Li
2
S型結晶を含有する、請求項2に記載の硫化リチウム-亜硫酸リチウム複合材料。
【請求項4】
前記逆蛍石型Li
2
S型結晶の格子定数が0.575±0.002nmである、請求項3に記載の亜硫酸リチウム複合材料。
【請求項5】
前記硫化リチウム1モルに対して、前記亜硫酸リチウムを0.1~1.0モル含有する、請求項1に記載の硫化リチウム-亜硫酸リチウム複合材料。
【請求項6】
一般式(1):
Li
n1
S・xLi
n2
SO
n3
(1)
[式中、n1、n2、n3及びxは、1.8≦n1≦2.2;1.8≦n2≦2.2;2.8≦n3≦3.4;0.1≦x≦1.0を満たす。]
で表される組成を有する、請求項1に記載の硫化リチウム-亜硫酸リチウム複合材料。
【請求項7】
請求項1~6のいずれか1項に記載の硫化リチウム-亜硫酸リチウム複合材料からなる、リチウムイオン二次電池用正極材料。
【請求項8】
全固体リチウムイオン二次電池用正極材料である、請求項7に記載のリチウムイオン二次電池用正極材料。
【請求項9】
請求項7に記載のリチウムイオン二次電池用正極材料を含有する、リチウムイオン二次電池用正極。
【請求項10】
さらに、導電性炭素材料を含有する、請求項9に記載のリチウムイオン二次電池用正極。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、硫化リチウム-亜硫酸リチウム複合材料に関する。
続きを表示(約 1,200 文字)
【背景技術】
【0002】
近年の携帯電子機器、ハイブリッド車等の高性能化により、それに用いられる二次電池(特にリチウムイオン二次電池)は益々高容量化が求められるようになっている。現行のリチウムイオン二次電池では負極に比べて正極の高容量化が遅れており、最近盛んに研究開発されている高容量型のLi(Ni,Mn,Co)O
2
系材料でも250~300mAh/g程度である。
【0003】
一方、硫黄は理論容量が約1670mAh/gと高く、高容量電極材料の有望な候補の一つである。しかしながら、硫黄単体はリチウムを含有していないので、負極にリチウム又はリチウムを含む合金等を用いなければならず、負極の選択幅が狭いという欠点がある。
【0004】
これに対して、硫化リチウムはリチウムを含有しているので、負極に黒鉛やシリコン等の合金類を用いることができ、負極の選択幅が飛躍的に広がるとともに、金属リチウム使用によるデンドライト生成が引き起こす短絡等の危険性を回避できることから、低コスト且つ大容量の次世代リチウムイオン二次電池用の正極活物質として期待されている。しかしながら、硫化リチウムは、それ自体はイオン伝導性が低いため、硫化リチウムを正極活物質として使用するには、イオン伝導成分を含まれる必要がある。
【0005】
これまでに、本発明者らは、硫化リチウムに対して、LiX(X=ハロゲンや硫酸イオン等の陰イオン)を所定のモル比で複合させた物質が、容量が高く高性能な正極材料であることを報告した(例えば、特許文献1参照)。
【先行技術文献】
【特許文献】
【0006】
国際公開第2016/063877号
【非特許文献】
【0007】
T. Hakari, A. Hayashi, M. Tatsumisago, Adv. Sustainable Syst., 1, 1700017 (2017).
【発明の概要】
【発明が解決しようとする課題】
【0008】
実用化に向けては、より一層、簡便且つ低コストに合成が可能であり、高容量で長寿命な正極材料の開発が求められている。
【0009】
本発明は、上記した従来技術の現状に鑑みてなされたものであり、その主な目的は、簡便且つ低コストに合成が可能であり、高容量で長寿命な正極材料を提供することである。
【課題を解決するための手段】
【0010】
本発明者らは、上記した目的を達成すべく鋭意研究を重ねてきた。その結果、硫化リチウム及び亜硫酸リチウムを複合化することにより、簡便且つ低コストに合成が可能であるうえに、高容量で長寿命な正極材料となることを見出した。本発明は、このような知見に基づき、さらに研究を重ね、完成されたものである。即ち、本発明は、以下の構成を包含する。

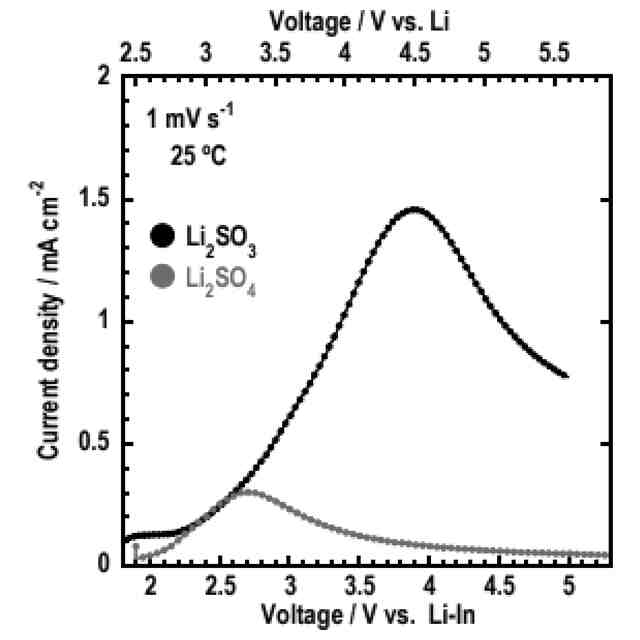

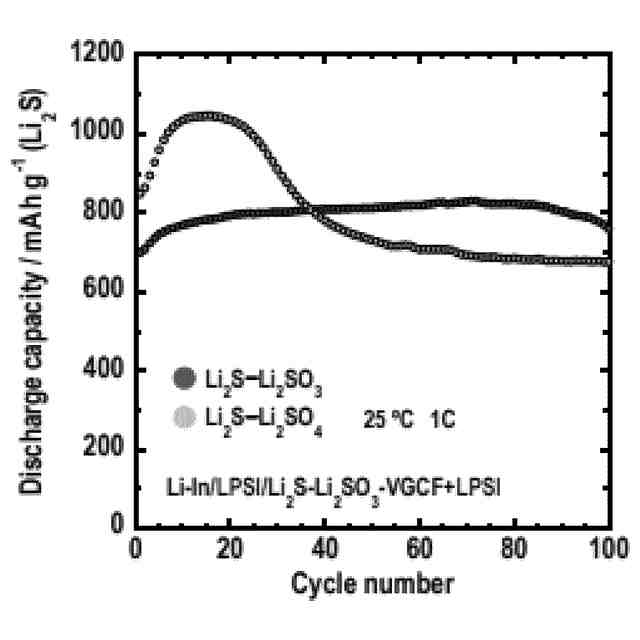

(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
公立大学法人大阪
測定方法および構造体
16日前
公立大学法人大阪
プロペラのピッチ変更装置
18日前
公立大学法人大阪
タングステン分別用組成物及びその利用
1か月前
公立大学法人大阪
臭化水素付加剤およびそれを用いた臭素化合物の製造方法
1か月前
日本精化株式会社
ジヒドロスフィンゴミエリンの結晶、及び、その製造方法、並びに、医薬組成物
1か月前
備前化成株式会社
血流改善剤
1か月前
東西電工株式会社
オゾン発生装置
24日前
株式会社豊田中央研究所
合成ガス製造装置
11日前
ジカンテクノ株式会社
炭素素材の製造方法
16日前
株式会社日本触媒
梱包体
24日前
北越コーポレーション株式会社
水素ガスの製造方法
13日前
リックス株式会社
グラフェン分散液およびその製造方法
18日前
住友金属鉱山株式会社
含フッ素澱物のフッ素溶出量低減方法
24日前
株式会社高純度化学研究所
無水塩化アルミニウムの製造方法
23日前
積水化学工業株式会社
還元剤
2日前
ワン、チー ション
グリーン水素生成システムの実施方法
23日前
星歐光學股ふん有限公司
組成物、負極及び電池
23日前
三井金属鉱業株式会社
金属酸化合物分散液およびその製造方法
16日前
三井金属鉱業株式会社
ニオブ酸化合物分散液およびその製造方法
16日前
日揮触媒化成株式会社
粒子の分散液、及びその製造方法
2日前
三菱重工業株式会社
塩化マグネシウムの製造システム
11日前
三井金属鉱業株式会社
タンタル酸化合物分散液およびその製造方法
16日前
東京エレクトロン株式会社
オゾン濃縮器、基板処理装置及びオゾン供給方法
2日前
エスエヌエフ・グループ
ドライアイスを製造するための装置および方法
12日前
株式会社フジミインコーポレーテッド
炭化ケイ素粉末及びその製造方法
13日前
株式会社INPEX
ガス処理方法及び二酸化炭素の処理方法
23日前
株式会社タカギ
複層化グラフェンの製造方法
20日前
住友金属鉱山株式会社
炭酸マグネシウムの製造方法、及び、二酸化炭素の固定方法
2日前
株式会社東芝
オゾン発生器
3日前
学校法人東京理科大学
導電性組成物
9日前
国立大学法人 東京大学
アンモニア製造方法
25日前
ENEOS株式会社
プラントおよび水素利用方法
23日前
ウシオ電機株式会社
発光ガスの回収方法、及び発光ガスの回収装置
24日前
ティアンキ リチウム コーポレーション
EVグレード高純度硫化リチウムの調製方法と製造方法
3日前
ビーエーエスエフ ソシエタス・ヨーロピア
リチウム金属複合酸化物の製造方法
9日前
日鉄鉱業株式会社
種粒子とコバルトフェライト粒子の複合粒子及びその製造方法
10日前
続きを見る
他の特許を見る
