公開番号2025181471
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024089474
出願日2024-05-31
発明の名称太陽電池モジュール
出願人AGC株式会社
代理人個人
主分類H10F 19/80 20250101AFI20251204BHJP()
要約【課題】太陽光発電セルの劣化を抑制可能な太陽電池モジュールを提供すること。

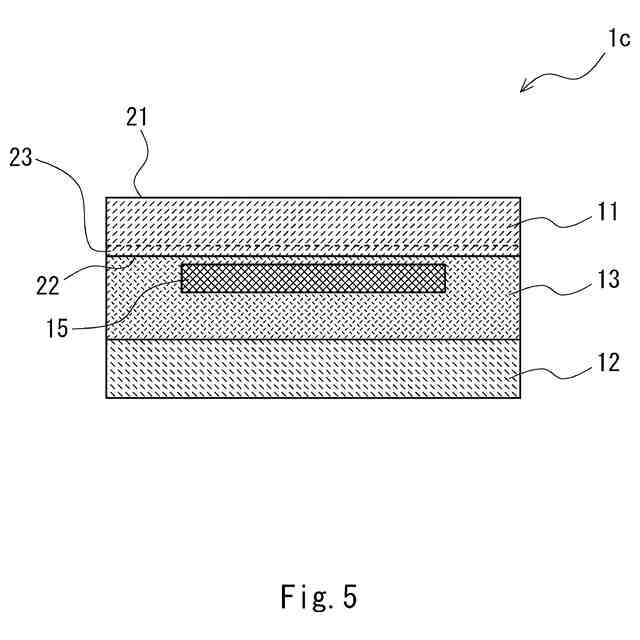

【解決手段】本発明の一態様にかかる太陽電池モジュール1は、第1透光部材11と、第2透光部材12と、第1透光部材11と第2透光部材12との間に配置され、第1透光部材11と第2透光部材12とを接着している中間接着膜13と、中間接着膜13の内部に封入されている太陽光発電セル15と、を備える。第1透光部材11および第2透光部材12の少なくとも一方は、第1主面21、31と第2主面22、32とを備えるガラス板であり、ガラス板の第2主面22、32におけるSn濃度は、第1主面21、31におけるSn濃度よりも高く、ガラス板は、ガラス板の第2主面22、32が太陽光発電セル15側となるように配置されている。
【選択図】図2
特許請求の範囲【請求項１】
第１透光部材と、
前記第１透光部材と対向するように配置された第２透光部材と、
前記第１透光部材と前記第２透光部材との間に配置され、前記第１透光部材と前記第２透光部材とを接着している中間接着膜と、
前記中間接着膜の内部に封入されている太陽光発電セルと、を備え、
前記第１透光部材および前記第２透光部材の少なくとも一方は、第１主面と第２主面とを備えるガラス板であり、
前記ガラス板の前記第２主面におけるＳｎ濃度は、前記第１主面におけるＳｎ濃度よりも高く、
前記ガラス板は、前記ガラス板の前記第２主面が前記太陽光発電セル側となるように配置されている、
太陽電池モジュール。
続きを表示（約 1,100 文字）【請求項２】
前記ガラス板の前記第２主面側を蛍光Ｘ線分析により測定した際の前記Ｓｎに基づくＮｅｔ強度が、３００ｃｐｓ以上である、請求項１に記載の太陽電池モジュール。
【請求項３】
前記ガラス板は厚さ方向においてＮａ濃度に勾配があり、前記ガラス板の前記第２主面のＮａ濃度は前記第１主面のＮａ濃度よりも低い、請求項１または２に記載の太陽電池モジュール。
【請求項４】
前記ガラス板の厚さ方向の中央部におけるＮａ濃度Ｄ
０
（質量％）を基準とした際の前記第２主面のＮａ濃度Ｄ
２
（質量％）が、Ｄ
０
－２．５０≦Ｄ
２
≦Ｄ
０
－０．５０である、請求項３に記載の太陽電池モジュール。
【請求項５】
前記ガラス板の厚さ方向の中央部におけるＮａ濃度Ｄ
０
（質量％）を基準とした際の前記第２主面のＮａ濃度Ｄ
２
（質量％）が、Ｄ
０
－１．５０≦Ｄ
２
≦Ｄ
０
－０．８０である、請求項３に記載の太陽電池モジュール。
【請求項６】

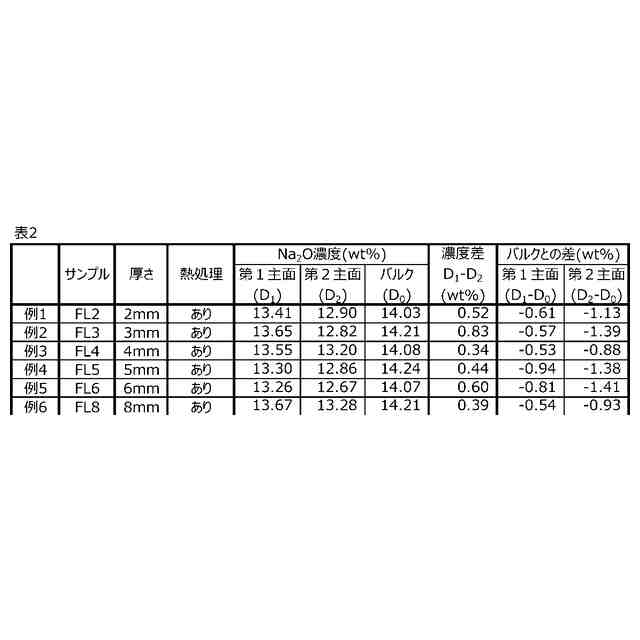

前記ガラス板の前記第１主面におけるＮａ濃度Ｄ
１
（質量％）と、前記第２主面におけるＮａ濃度Ｄ
２
（質量％）との濃度差（Ｄ
１
－Ｄ
２
）が、０．３０質量％以上０．９０質量％以下である、請求項３に記載の太陽電池モジュール。
【請求項７】
前記ガラス板の厚さが２ｍｍ以上１９ｍｍ以下である、請求項１または２に記載の太陽電池モジュール。
【請求項８】
前記太陽光発電セルがシリコン系の太陽光発電セルである、請求項１または２に記載の太陽電池モジュール。
【請求項９】
前記太陽光発電セルは片面受光型の太陽光発電セルであり、
前記ガラス板は、前記ガラス板の前記第２主面が前記太陽光発電セルの前記受光面側となるように配置されている、
請求項１または２に記載の太陽電池モジュール。
【請求項１０】
前記第１透光部材および前記第２透光部材は前記ガラス板で構成されており、
前記第１透光部材を構成している前記ガラス板は、前記ガラス板の前記第２主面が前記太陽光発電セル側となるように配置されており、
前記第２透光部材を構成している前記ガラス板は、前記ガラス板の前記第２主面が前記太陽光発電セル側となるように配置されている、
請求項１または２に記載の太陽電池モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、太陽電池モジュールに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
近年、自然エネルギーを利用するために、複数の太陽光発電セルが設けられた太陽電池モジュールの利用が進められている。特に、合わせガラスの内部に複数の太陽光発電セルが封入された太陽電池モジュールが広く利用されている。
【０００３】
特許文献１には、２枚のガラス板の間に複数の太陽光発電セルを配置したガラス建材に関する技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１８／０５６２８６号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
背景技術で説明したように、合わせガラスの内部に複数の太陽光発電セルが封入された太陽電池モジュールが広く利用されている。このような太陽電池モジュールは、例えば、２枚のガラス板を接着している中間接着膜の内部に複数の太陽光発電セルが封入された構成を備える。
【０００６】
ところで、ガラス板はＮａ成分を含むため、このガラス板のＮａ成分が中間接着膜の内部へと拡散し、太陽光発電セルに到達する場合がある。このように、Ｎａ成分が太陽光発電セルへと拡散すると、太陽光発電セルが劣化するという問題がある。
【０００７】
上記課題に鑑み本発明の目的は、太陽光発電セルの劣化を抑制可能な太陽電池モジュールを提供することである。
【課題を解決するための手段】
【０００８】
本発明の一態様にかかる太陽電池モジュールは下記の通りである。
【０００９】
［１］
第１透光部材と、
前記第１透光部材と対向するように配置された第２透光部材と、
前記第１透光部材と前記第２透光部材との間に配置され、前記第１透光部材と前記第２透光部材とを接着している中間接着膜と、
前記中間接着膜の内部に封入されている太陽光発電セルと、を備え、
前記第１透光部材および前記第２透光部材の少なくとも一方は、第１主面と第２主面とを備えるガラス板であり、
前記ガラス板の前記第２主面におけるＳｎ濃度は、前記第１主面におけるＳｎ濃度よりも高く、
前記ガラス板は、前記ガラス板の前記第２主面が前記太陽光発電セル側となるように配置されている、
太陽電池モジュール。
【００１０】
［２］
前記ガラス板の前記第２主面側を蛍光Ｘ線分析により測定した際の前記Ｓｎに基づくＮｅｔ強度が、３００ｃｐｓ以上である、［１］に記載の太陽電池モジュール。
（【００１１】以降は省略されています）
