公開番号2025177657
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084686
出願日2024-05-24
発明の名称洗浄システム
出願人三浦工業株式会社
代理人個人,個人
主分類D06F 33/34 20200101AFI20251128BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】効率的な洗浄システムを提供すること。
【解決手段】洗浄システム1は、洗浄媒体として水を利用し、ボイラ100と、洗浄装置10と、一端がボイラ100に接続され他端が洗浄装置10に接続されボイラ100から洗浄装置10へボイラ水が流れるボイラ水ライン102と、ボイラ100からボイラ水ライン102を介して洗浄装置10に供給されるボイラ水の量をボイラ100の状況及び洗浄装置10の状況のうちの少なくとも一方に基づいて制御する制御部とを備える。
【選択図】図1
特許請求の範囲【請求項１】
洗浄媒体として水を利用する洗浄システムであって、
ボイラと、洗浄装置と、一端が前記ボイラに接続され他端が前記洗浄装置に接続され前記ボイラから前記洗浄装置にボイラ水を流すボイラ水ラインと、前記ボイラから前記洗浄装置に前記ボイラ水ラインを流れるボイラ水の量を前記ボイラの状況及び前記洗浄装置の状況のうちの少なくとも一方に基づいて制御する制御部とを備える洗浄システム。
続きを表示（約 970 文字）【請求項２】
前記制御部は、前記ボイラの缶内の濃縮状態に応じて前記ボイラから前記洗浄装置に流れるボイラ水の量を調節する請求項１に記載の洗浄システム。
【請求項３】
前記ボイラ水ラインを流れるボイラ水の少なくとも一部が貯留される回収タンクと、
前記ボイラ水ラインから前記回収タンクにボイラ水を流す第１の回収タンクラインと、
前記回収タンクから前記ボイラ水ラインにボイラ水を流す第２の回収タンクラインと、
ボイラ水を前記洗浄装置側および／または前記回収タンク側に供給可能な分配手段と、
前記第２の回収タンクラインに設けられたタンク用ポンプと、を更に備え、
前記制御部は、前記洗浄装置からの給水要求及び前記ボイラの濃縮状況のうちの少なくとも一方に基づいて、
前記ボイラから前記洗浄装置にボイラ水を流す、
前記ボイラから前記回収タンクにボイラ水を流す、又は
前記回収タンクから前記洗浄装置にボイラ水を流す請求項１又は２に記載の洗浄システム。
【請求項４】
前記ボイラ水ラインに設けられボイラ水の水質を検査する水質検査部を更に備える請求項１に記載の洗浄システム。
【請求項５】
前記第１の回収タンクライン、前記第２の回収タンクライン及び前記回収タンクのうちの少なくとも一つに設けられボイラ水の水質を検査する水質検査部を更に備える請求項３に記載の洗浄システム。
【請求項６】
前記水質検査部の検査項目はｐＨ及び／又は電気伝導度であるである請求項４に記載の洗浄システム。
【請求項７】
前記制御部は前記洗浄装置に供給された前記ボイラ水の量及び／又は前記水質の検査結果に基づいて前記洗浄装置に供給する洗浄剤の量を制御する請求項４に記載の洗浄システム。
【請求項８】
前記ボイラ水ラインの少なくとも一箇所に設けられ前記ボイラ水の水質を浄化する水質浄化装置を更に備える請求項１又は２に記載の洗浄システム。
【請求項９】
前記洗浄装置又は前記ボイラ水ラインにその一端が接続され洗浄用水でボイラ水を希釈して洗浄装置へ供給可能な洗浄用水ラインを更に備える請求項１又は２に記載の洗浄システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ボイラ水を洗浄に利用する洗浄システムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
ボイラで発生した蒸気を利用した温水洗浄が広く行われている。特許文献１では、省エネルギーのため、ボイラで発生した蒸気だけでなく、仕上ロール機や乾燥機で発生した蒸気ドレンを有効に利用した温水洗浄技術を提案している。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１９８０３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の技術では、ボイラで発生した蒸気を熱源として温水を作り、その温水で洗浄を行ってきた。省エネルギーが進んだ方法としては、蒸気の他に、蒸気ドレンを有効利用する方法が提案されている。しかし、ボイラ内には熱エネルギーを保有したボイラ水があり、その熱エネルギーを直接的に利用する技術は提案されていない。なお、ボイラ水とは、ボイラ内の缶水を指し、ボイラ内の缶水が濃縮したボイラ濃縮缶水、缶水濃縮時に排出されるブロー排水等を含む。
【０００５】
本発明は、ボイラ水が含む熱とアルカリ等の成分を積極利用する洗浄システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
（１）本発明の洗浄システムは、洗浄媒体として水を利用する洗浄システムであって、ボイラと、洗浄装置と、一端が前記ボイラに接続され他端が前記洗浄装置に接続され前記ボイラから前記洗浄装置にボイラ水を流すボイラ水ラインと、前記ボイラから前記洗浄装置に前記ボイラ水ラインを流れるボイラ水の量を前記ボイラの状況及び前記洗浄装置の状況のうちの少なくとも一方に基づいて制御する制御部とを備える。これによってボイラ水が含む熱とアルカリ等の成分を利用できる。また、ボイラの状況又は洗浄装置の状況に応じてボイラから洗浄装置に流れるボイラ水の量を制御できる。
（２）前記洗浄システムは、前記制御部は、前記ボイラの缶内の濃縮状態に応じて前記ボイラから前記洗浄装置に流れるボイラ水の量を調節してもよい。これによってボイラの状態を適切に保つこと及びボイラ水を利用することを両立できる。
（３）前記洗浄システムは、前記ボイラ水ラインを流れるボイラ水の少なくとも一部が貯留される回収タンクと、前記ボイラ水ラインから前記回収タンクにボイラ水を流す第１の回収タンクラインと、前記回収タンクから前記ボイラ水ラインにボイラ水を流す第２の回収タンクラインと、ボイラ水を前記洗浄装置側および／または前記回収タンク側に供給可能な分配手段と、前記第２の回収タンクラインに設けられたタンク用ポンプと、を更に備え、前記制御部は、前記洗浄装置からの給水要求及び前記ボイラの濃縮状況のうちの少なくとも一方に基づいて、前記ボイラから前記洗浄装置にボイラ水を流す、前記ボイラから前記回収タンクにボイラ水を流す、又は前記回収タンクから前記洗浄装置にボイラ水を流す。これによるとボイラのブローをしたいが、洗浄装置側が洗いのタイミングでない場合、回収タンクへブローさせることができる。
（４）前記洗浄システムは、前記ボイラ水ラインに設けられボイラ水の水質を検査する水質検査部を更に備えてもよい。
（５）前記洗浄システムは、前記第１の回収タンクライン、前記第２の回収タンクライン及び前記回収タンクのうちの少なくとも一つに設けられボイラ水の水質を検査する水質検査部を更に備えてもよい。
（６）前記洗浄システムは、前記水質検査部の検査項目はｐＨ及び／又は電気伝導度であってよい。これによるとボイラ水の水質を検査することで、水質に応じて洗浄剤の投入量を変更すること及びボイラ水を浄化することの判断基準となる情報が得られる。
（７）前記洗浄システムは、前記制御部は前記洗浄装置に供給された前記ボイラ水の量及び／又は前記水質の検査結果に基づいて前記洗浄装置に供給する洗浄剤の量を制御してもよい。これによると洗浄剤の使用量を削減できる。
（８）前記洗浄システムは、前記ボイラ水ラインの少なくとも一箇所に設けられ前記ボイラ水の水質を浄化する水質浄化装置を更に備えてもよい。これによるとボイラ水を使用できる被洗浄物の範囲を拡大できる。例えば、被洗浄物が洗濯物である場合、洗濯物が白物であるときにも使用できる。
（９）前記洗浄システムは、前記洗浄装置又は前記ボイラ水ラインにその一端が接続され洗浄用水でボイラ水を希釈して洗浄装置へ供給可能な洗浄用水ラインを更に備えてもよい。これによると水質浄化装置を用いることなく、希釈によって洗浄装置の運転を継続できる。
【発明の効果】
【０００７】
本発明によれば、ボイラ水が含むアルカリ等の成分を積極利用することの他、ボイラ水の熱を利用することで省エネルギー化された洗浄システムを提供することができる。
【図面の簡単な説明】
【０００８】

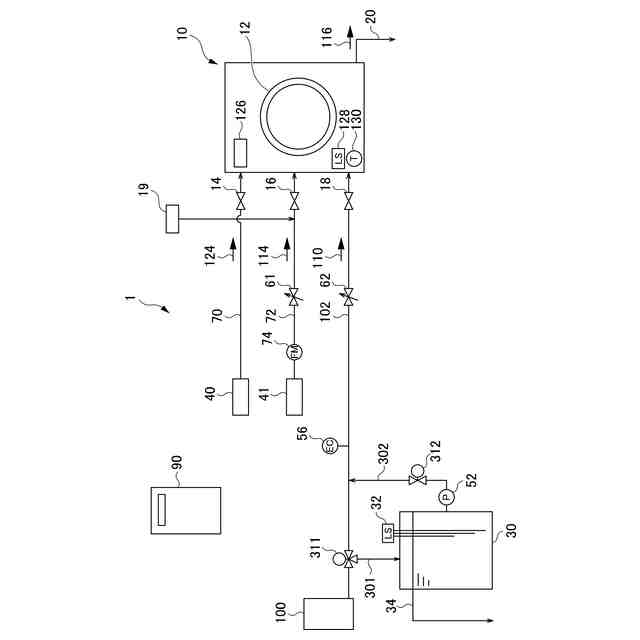

図１は本発明の洗浄システム１の構成を示す図である。
【発明を実施するための形態】
【０００９】
（洗浄システム）
本発明の実施形態の洗浄システム１は以下の通りである。図１は、洗浄システム１の構成を示す図である。洗浄システム１は、水を洗浄媒体として、アルカリ系の洗剤を使い、洗浄液を加温して被洗浄物を洗浄するシステムである。
【００１０】
（洗浄部）
洗浄システム１は、洗浄装置１０を備える。洗浄装置１０は、被洗浄物を洗浄する洗浄部１２を備え、パッケージ化された洗浄装置であれば、洗浄装置自身に洗浄装置レベルセンサ１２８、洗浄装置温度センサ１３０を備え、ボイラ水１１０、水１１４を洗浄部へ送る給水制御や蒸気１２４を使った温度制御を行う洗浄装置制御部１２６も備える。本実施形態では、パッケージ化された洗浄装置の例を記した。
（【００１１】以降は省略されています）
