公開番号2025176613
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082886
出願日2024-05-21
発明の名称位置推定システム及び位置推定方法
出願人株式会社日立製作所
代理人藤央弁理士法人
主分類G01S 5/02 20100101AFI20251127BHJP(測定;試験)
要約【課題】位置推定の精度を低コストで向上させることができる。
【解決手段】電波発信機は、所定の通信規格に基づいて、信号列を示す電波を送信し、受信機は、受信した電波の周波数帯ごとの周波数応答を示す周波数応答データを抽出し、電波の受信時刻を取得し、周波数応答データと、受信時刻に関する補助情報と、に基づいて統合データを生成し、受信した電波の周波数応答が示す波形の時間経過に対する不規則性を示す不規則性特徴量を、統合データから抽出し、不規則性特徴量に基づいて、受信機の位置を推定する。

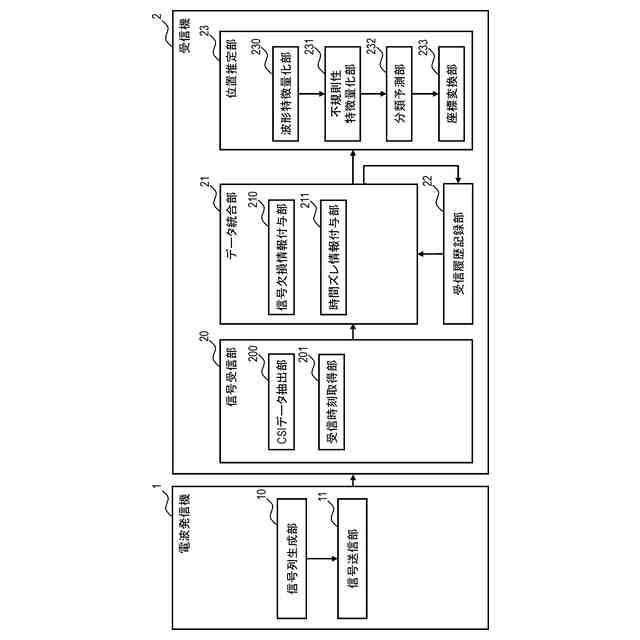

【選択図】図1

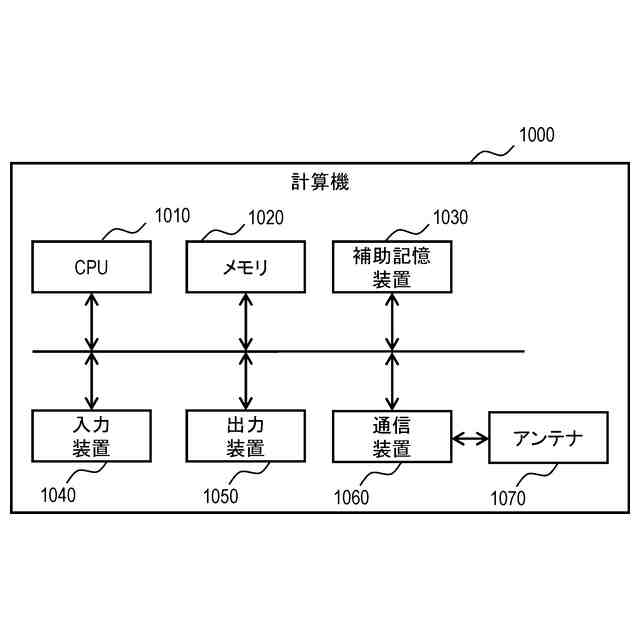

特許請求の範囲【請求項１】
位置推定システムであって、
電波発信機と、受信機と、を備え、
前記電波発信機は、
信号列を生成し、
所定の通信規格に基づいて、前記信号列を示す電波を送信し、
前記受信機は、
前記電波を受信し、
前記受信した電波の周波数帯ごとの周波数応答を示す周波数応答データを、前記電波から抽出し、
前記電波の受信時刻を取得し、
前記周波数応答データと、前記受信時刻に関する補助情報と、に基づいて統合データを生成し、

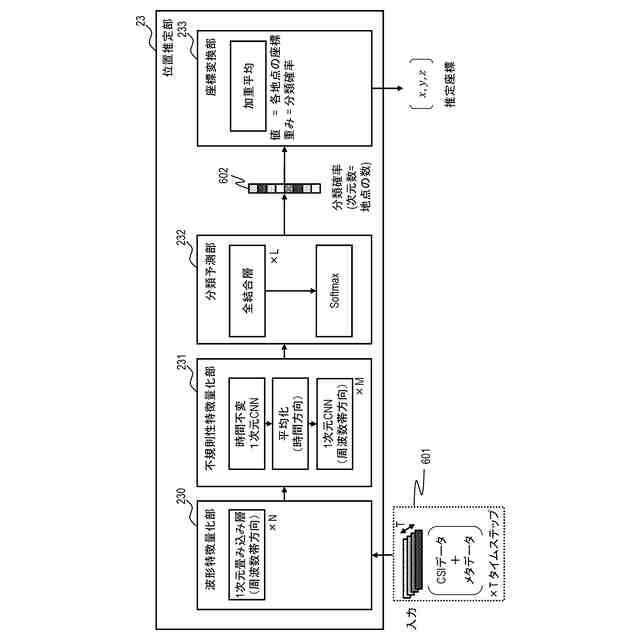

前記受信した電波の前記周波数応答が示す波形の時間経過に対する不規則性を示す不規則性特徴量を、前記統合データから抽出し、
前記不規則性特徴量に基づいて、前記受信機の位置を推定する、位置推定システム。
続きを表示（約 2,000 文字）【請求項２】
請求項１に記載の位置推定システムであって、
前記受信機は、
前記受信時刻に基づいて、前記電波が示す信号の欠損及び前記信号の受信時刻のずれの少なくとも一方に関する情報を生成し、
前記生成した情報を前記補助情報に含め、
前記受信した電波の前記周波数応答が示す波形と、前記受信した電波の受信傾向と、の時間経過に対する不規則性を示す前記不規則性特徴量を、前記統合データから抽出する、位置推定システム。
【請求項３】
請求項２に記載の位置推定システムであって、
前記受信機は、

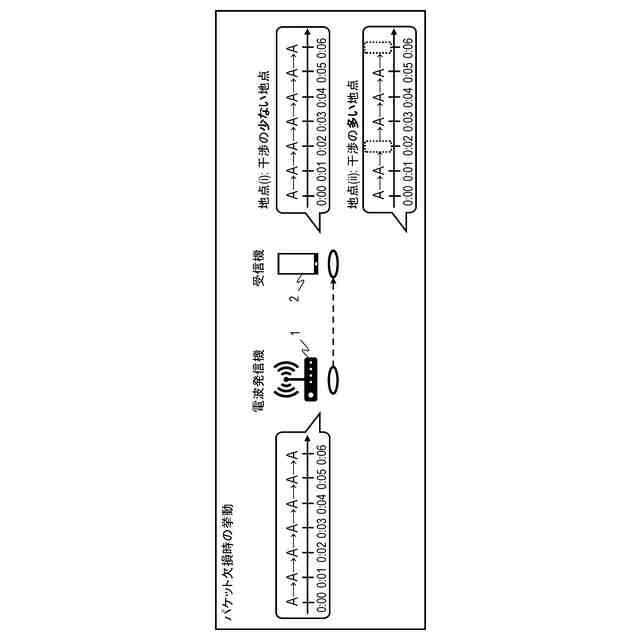

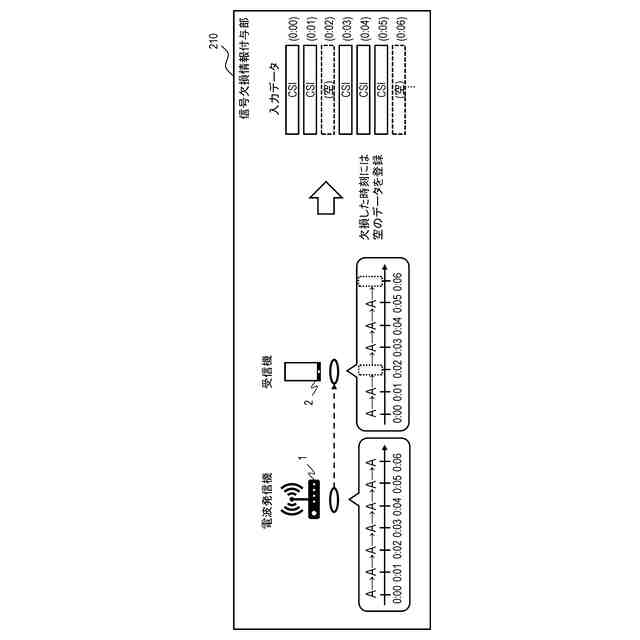

前記受信時刻と、前記電波を最初に受信した時刻と、前記電波発信機による前記電波の所定の送信インターバルと、所定の許容範囲誤差と、に基づいて、前記電波が示す信号の欠損が発生したかを示す信号欠損情報を生成し、
前記信号欠損情報を前記補助情報に含め、
前記受信した電波の前記周波数応答が示す波形の時間経過と、前記信号の欠損と、の時間経過に対する不規則性を示す前記不規則性特徴量を、前記統合データから抽出する、位置推定システム。
【請求項４】
請求項２に記載の位置推定システムであって、
前記受信機は、

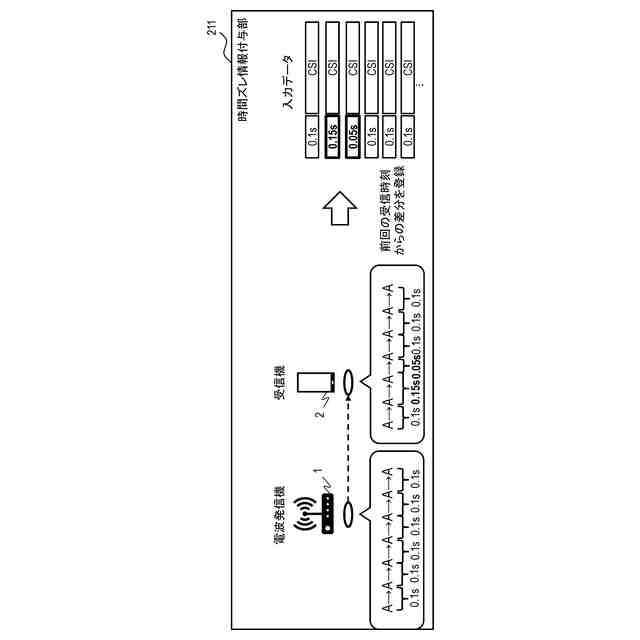

前記受信時刻それぞれについて、前回の受信時刻からの差分を示す情報を生成し、
前記差分を示す情報を前記補助情報に含め、
前記受信した電波の前記周波数応答が示す波形と、前記電波の受信時刻のずれと、の時間経過に対する不規則性を示す前記不規則性特徴量を、前記統合データから抽出する、位置推定システム。
【請求項５】
請求項２に記載の位置推定システムであって、
前記電波発信機は、前記信号列に含まれる信号それぞれに対して送信時刻を付与した前記電波を送信し、
前記受信機は、
前記電波から前記送信時刻を取得し、
前記受信時刻と前記送信時刻との差分を示す情報を生成し、
前記差分を示す情報を前記補助情報に含め、
前記受信した電波の前記周波数応答が示す波形と、前記電波の受信時刻の遅れと、の時間経過に対する不規則性を示す前記不規則性特徴量を、前記統合データから抽出する、位置推定システム。
【請求項６】
請求項５に記載の位置推定システムであって、
前記受信機は、前記送信時刻と、前記受信時刻と、前記電波発信機による前記電波の所定の送信インターバルと、に基づいて、かつ最初の前記送信時刻と、最初の前記受信時刻と、を基準として、前記差分を算出する、位置推定システム。
【請求項７】
請求項５に記載の位置推定システムであって、
前記電波発信機と前記受信機との間で時刻を同期し、
前記受信は、前記受信時刻から前記送信を引いた値を前記差分として算出する、位置推定システム。
【請求項８】
請求項１に記載の位置推定システムであって、

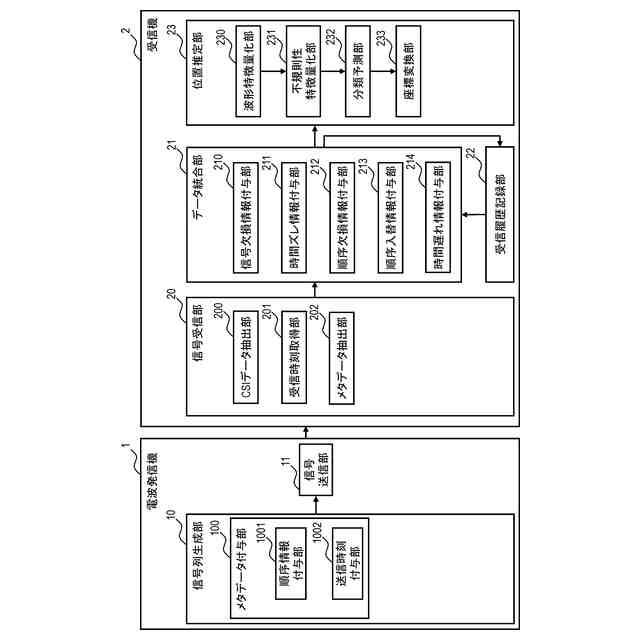

前記電波発信機は、前記信号列に含まれる信号それぞれに対して連続する信号を区別する区別補助情報を付与した前記電波を送信し、
前記受信機は、
前記電波から前記区別補助情報を取得し、
前記区別補助情報に基づいて、前記電波が示す信号の欠損及び前記信号の受信順序の入替の少なくとも一方に関する情報を生成し、
前記生成した情報を前記補助情報に含め、
前記受信した電波の前記周波数応答が示す波形と、前記受信した電波の受信傾向と、の時間経過に対する不規則性を示す前記不規則性特徴量を、前記統合データから抽出する、位置推定システム。
【請求項９】
請求項８に記載の位置推定システムであって、
前記受信機は、
直近に受信した所定数の信号に対応する前記区別補助情報に基づいて、前記電波が示す信号の欠損が発生したかを示す順序欠損情報を生成し、
前記順序欠損情報を前記補助情報に含め、
前記受信した電波の前記周波数応答が示す波形と、前記信号の欠損と、時間経過に対する不規則性を示す前記不規則性特徴量を、前記統合データから抽出する、位置推定システム。
【請求項１０】
請求項８に記載の位置推定システムであって、
前記受信機は、
直近に受信した所定数の信号に対応する前記区別補助情報に基づいて、前記電波が示す信号の受信順序の入替が発生したかを示す順序入替情報を生成し、
前記順序入替情報を前記補助情報に含め、
前記受信した電波の前記周波数応答が示す波形と、前記信号の受信順序の入替と、の時間経過に対する不規則性を示す前記不規則性特徴量を、前記統合データから抽出する、位置推定システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、位置推定システム及び位置推定方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
近年、マルチモーダルなデータを活用するシステムが増えている中、ユーザの位置情報は様々なシステムで活用される重要な情報源である。位置情報を取得する測位システムには様々な方式があり、特に衛星電波を用いるＧＰＳ（ＧｌｏｂａｌＰｏｓｉｔｉｏｎｉｎｇＳｙｓｔｅｍ）は、その手軽さゆえに広く利用されている手法である。しかし、衛星電波が届かない商業施設や工場などの屋内環境では、ＧＰＳに代わる方法として、測位のために専用のデバイスを設置し、発信する電波を基に位置推定する必要がある。ビーコン、超音波発信機、及びルータなどは、いずれも当該専用のデバイスの一例である。
【０００３】
一般的に電波を用いた測位手法は、環境から受ける電波干渉などのノイズに対して脆弱である。電波の経路には、その性質上、発信機から受信機に電波が伝わるまでに障害物がない直線的な経路に加えて、周囲の物体を経由する反射的な経路がある。これにより、発信機が一回発信した電波に対して、受信機は特性の異なる複数の電波を受信することがあり、当該複数の電波は測位精度を下げるノイズとなる（マルチパスフェージング現象）。
【０００４】
従来用いられてきた手法では、発信機と受信機の間に障害物がないＬＯＳ（ＬｉｎｅｏｆＳｉｇｈｔ）電波を多くするために、多数の発信機を環境内に密に設置する必要があった。しかし、デバイスの数が増えるほど全体のメンテナンスコストが大きくなってしまい、継続的に運用する場合はそのコストの高さがシステムの導入障壁となっていた。また建設現場のような、そもそもデバイスの設置場所が確保しにくい環境ではＬＯＳの実現が困難である。従って、産業分野では少ないデバイスで屋内測位を実現できる手法が求められている。
【０００５】
Ｗｉ－Ｆｉ（登録商標）のＣＳＩ（ＣｈａｎｎｅｌＳｔａｔｅＩｎｆｏｒｍａｔｉｏｎ）データを活用するＦｉｎｇｅｒｐｒｉｎｔｉｎｇという測位手法は、環境に設置されるデバイス数を抑えつつ、広範囲をカバーできる手法として注目されている。ＣＳＩは受信電波の周波数応答を示す情報であり、一般的に周波数帯毎の振幅と位相と表す波形情報として表現される。
【０００６】
Ｆｉｎｇｅｒｐｒｉｎｔｉｎｇ法は、環境内で離散的な地点のリストを定義し、各地点でのＦｉｎｇｅｒｐｒｉｎｔ情報（位置情報と観測されるＣＳＩデータのペア）を記録及びデータセット化する。Ｆｉｎｇｅｒｐｒｉｎｔｉｎｇ法は、位置推定時に観測されたＣＳＩデータを、データセットと照合し、ＣＳＩデータがどの地点で観測された確率が高いかを予測する。
【０００７】
Ｆｉｎｇｅｒｐｒｉｎｔｉｎｇ法は、１台の市販のルータでも半径約１００［ｍ］の広範囲で計測できる特性上、大幅なデバイス数削減を実現できる。また、Ｆｉｎｇｅｒｐｒｉｎｔｉｎｇ法は、障害物が多く干渉波が多い環境であっても、干渉波のデータを含めてデータドリブンに予測器を構築できるため、ＬＯＳが確保できない環境にも適用可能である。これにより、Ｆｉｎｇｅｒｐｒｉｎｔｉｎｇ法は、メンテナンスコストの増大を抑制可能であったり、デバイスが設置困難な環境にも適用可能であったりする技術として期待されている。
【０００８】
本技術分野の背景技術として、非特許文献１及び非特許文献２がある。非特許文献１に記載の技術は、Ｆｉｎｇｅｒｐｒｉｎｔｉｎｇ法による位置推定に、深層学習を用いた予測モデルを採用している。当該予測モデルに１タイムステップのＣＳＩデータにおける周波数帯ごとの振幅及び位相を表す波形データが入力されると、各計測地点に対する分類確率が出力される。非特許文献１に記載の技術は、当該予測モデルに、波形データに対して１次元のＣＮＮ（ＣｏｎｖｏｌｕｔｉｏｎａｌＮｅｕｒａｌＮｅｔｗｏｒｋ）が適用されることで、周波数帯方向の特徴量を抽出して予測に活用する。
【０００９】
非特許文献２の記載の技術は、深層学習を用いた予測モデルに対して、時間方向の情報量を増やす目的で、１タイムステップではなく連続する３０タイムステップのＣＳＩデータを入力する。ＣＳＩデータは地点に対して、ある程度固有の波形を示すが、時間経過で波形が揺らぐようなノイズが現れることがある。非特許文献２に記載の技術は、予測モデルに２次元ＣＮＮを導入することで、ＣＳＩデータを、その揺らぎ方の特性を含めて特徴量化する。具体的には、非特許文献２に記載の技術は、ＣＮＮが用いる２次元カーネル内で隣接する周波数帯の関係性と、時間的に隣接する観測の時間発展的な関係性と、をまとめて特徴量化する。
【先行技術文献】
【非特許文献】
【００１０】
Wang, Liping and Sudeep Pasricha. “A Framework for CSI-Based Indoor Localization with ID Convolutional Neural Networks.” 2022 IEEE 12th International Conference on Indoor Positioning and Indoor Navigation (IPIN), 2022, pp.1-8
Chen, Hao et al. “ConFi: Convolutional Neural Networks Based Indoor Wi-Fi Localization Using Channel State Information.” IEEE Access 5, 2017, pp.18066-18074
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
