公開番号2025158516
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061133
出願日2024-04-04
発明の名称鉄道車両
出願人株式会社日立製作所
代理人弁理士法人第一国際特許事務所
主分類B61F 5/24 20060101AFI20251009BHJP(鉄道)
要約【課題】簡素な構成で走行時の車体ロール変位の増加を抑制することにより、左右方向の乗心地の向上とインフラ構造物との干渉の回避や、走行中の上下方向のストッパ当たりの回避を実現して、上下方向の乗心地が良い状態を維持することができる鉄道車両を提供する。
【解決手段】車体と、前記車体を支持する台車とを有する鉄道車両において、前記台車は、前記台車の幅方向中央側に配置され、弾性変形可能な第1上下ストッパと、前記第1上下ストッパよりも前記台車の幅方向端部側に配置され、弾性変形可能な第2上下ストッパと、を有し、前記台車に対し前記車体のロール変位又は上下変位が増大したときに、前記車体は、前記第1上下ストッパ及び前記第2上下ストッパのうち一方により支持され、さらに前記ロール変位又は前記上下変位が増大したときに、前記第1上下ストッパ及び前記第2上下ストッパの双方により支持される。
【選択図】図2
特許請求の範囲【請求項１】
車体と、前記車体を支持する台車とを有する鉄道車両において、
前記台車は、
前記台車の幅方向中央側に配置され、弾性変形可能な第１上下ストッパと、
前記第１上下ストッパよりも前記台車の幅方向端部側に配置され、弾性変形可能な第２上下ストッパと、を有し、
前記台車に対し前記車体のロール変位又は上下変位が増大したときに、前記車体は、前記第１上下ストッパ及び前記第２上下ストッパのうち一方により支持され、さらに前記ロール変位又は前記上下変位が増大したときに、前記第１上下ストッパ及び前記第２上下ストッパの双方により支持される、
ことを特徴とする鉄道車両。
続きを表示（約 1,200 文字）【請求項２】
請求項１記載の鉄道車両において、
前記第１上下ストッパと前記車体の接触点を接触点Ｃ１とし、
前記第２上下ストッパと前記車体の接触点を接触点Ｃ２とし、
前記車体のロール回転中心軸に直交する断面において、前記車体のロール回転中心と前記接触点Ｃ１を通る直線と、前記車体のロール回転中心を通る水平線とのなす角度を第１上下ストッパのロール接触角θaとし、
前記車体のロール回転中心と前記接触点Ｃ２を通る直線と、前記水平線のなす角度を第２上下ストッパのロール接触角θｓとしたときに、
前記第２上下ストッパのロール接触角θｓは、前記第１上下ストッパのロール接触角θａより小さい、
ことを特徴とする鉄道車両。
【請求項３】
請求項２記載の鉄道車両において、
前記車体の下面と前記第１上下ストッパの上面との間の距離を前記第１上下ストッパの上下隙間ｇａとし、
前記車体の下面と前記第２上下ストッパの上面との間の距離を前記第２上下ストッパの上下隙間としたときに、

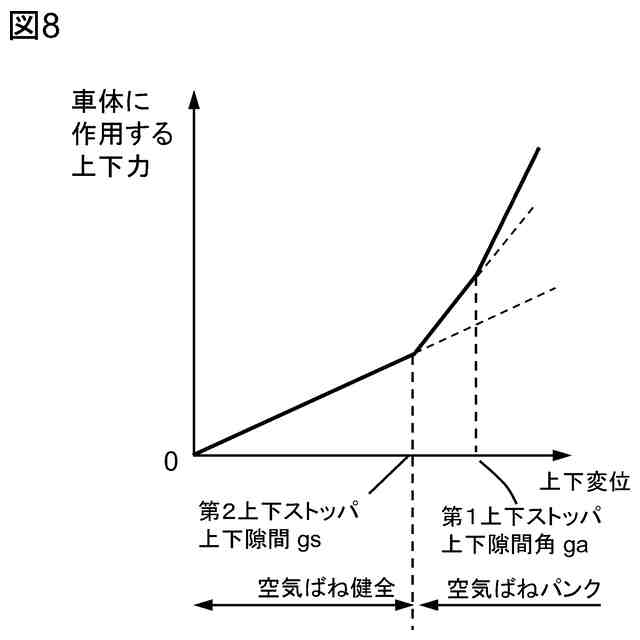

前記第２上下ストッパの上下隙間ｇｓは、前記第１上下ストッパの上下隙間ｇａより大きい、
ことを特徴とする鉄道車両。
【請求項４】
請求項２記載の鉄道車両において、
前記車体の下面と前記第１上下ストッパの上面との間の距離を前記第１上下ストッパの上下隙間ｇａとし、
前記車体の下面と前記第２上下ストッパの上面との間の距離を前記第２上下ストッパの上下隙間ｇｓとしたときに、
前記第１上下ストッパの上下隙間ｇａは、前記第２上下ストッパの上下隙間ｇｓより大きい、
ことを特徴とする鉄道車両。
【請求項５】
請求項１記載の鉄道車両において、
前記第１上下ストッパを前記台車の幅方向の中央部に配置した、
ことを特徴とする鉄道車両。
【請求項６】
請求項１記載の鉄道車両において、
前記第１上下ストッパと前記第２上下ストッパは、レール方向にオフセットして配置される、
ことを特徴とする鉄道車両。
【請求項７】
請求項１記載の鉄道車両において、
前記第１上下ストッパは、弾性体と金属板の上下積層構造を有し、
前記第２上下ストッパは、弾性体のみからなり、
前記車体と前記第１上下ストッパとの間に配置されるダイアフラムと、前記第１上下ストッパとにより空気ばねが形成される、
ことを特徴とする鉄道車両。
【請求項８】
請求項１記載の鉄道車両において、
前記第１上下ストッパは、弾性体のみからなり、
前記第２上下ストッパは、弾性体と金属板の上下積層構造を有し、
前記車体と前記第２上下ストッパとの間に配置されるダイアフラムと、前記第２上下ストッパとにより空気ばねが形成される、
ことを特徴とする鉄道車両。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鉄道車両に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
鉄道車両では、曲線走行中に車体に作用する遠心力が増加すること、または走行中に軌道等から加振されることにより、車体のロール方向の変位が大きくなることがある。曲線通過時の車体ロール変位が過度に大きいと、乗客が感じる左右方向の定常加速度が大きくなり、乗客が不快感を覚えることにより左右方向の乗心地の悪化につながる。また、走行時の車体ロール変位が過度に大きいと、車両が周辺のインフラ構造物と干渉することがないように、インフラ構造物をレールから離して設置する必要が生じ、それによりインフラのコストが高くなる。このため、鉄道車両では走行中の車体ロール変位を抑えることが望ましいといえる。
【０００３】
また、鉄道車両では、急曲線を走行した場合に、曲線の緩和曲線では軌道のねじり変化により、輪重が変動して曲線通過安全性の余裕が少なくなる。このため、急曲線を通過する場合には、車体のロール方向において柔軟に支持することにより、軌道のねじり変化に対する追従性を良くして輪重変動を抑制する必要がある。
【０００４】
このような課題に対して、特許文献１に示すように、輪重変動を抑制する技術を備えた鉄道車両用台車が開発されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００２－１２０７２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記特許文献１の鉄道車両用台車は、左右端に配置した空気ばねの上下剛性を小さく設定することにより、車体のロール方向の剛性を小さくして、急曲線通過時の輪重変動を抑制するものである。
【０００７】
しかしながら、車体のロール方向の剛性を小さくすると、例えば高速で曲線を通過した場合に、曲線中に車体に作用する遠心力が増大することに応じて車体ロール変位も大きくなるため、乗客が感じる左右方向の定常加速度が大きくなり、左右方向の乗心地が悪化するという課題があった。また、上下方向にストッパゴムが接触した場合にその衝撃により、上下の乗心地が悪化するという課題もあった。
【０００８】
本発明は、これらの課題に対して、簡素な構成で走行時の車体ロール変位の増加を抑制することにより、左右方向の乗心地の向上とインフラ構造物との干渉の回避や、走行中の上下方向のストッパ当たりの回避を実現して、上下方向の乗心地が良い状態を維持することができる鉄道車両を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記目的を達成するために、代表的な本発明の鉄道車両の一つは、
車体と、前記車体を支持する台車とを有する鉄道車両において、
前記台車は、
前記台車の幅方向中央側に配置され、弾性変形可能な第１上下ストッパと、
前記第１上下ストッパよりも前記台車の幅方向端部側に配置され、弾性変形可能な第２上下ストッパと、を有し、
前記台車に対し前記車体のロール変位又は上下変位が増大したときに、前記車体は、前記第１上下ストッパ及び前記第２上下ストッパのうち一方により支持され、さらに前記ロール変位又は前記上下変位が増大したときに、前記第１上下ストッパ及び前記第２上下ストッパの双方により支持される、ことにより達成される。
【発明の効果】
【００１０】
本発明によれば、簡素な構成で走行時の車体ロール変位の増加を抑制することにより、左右方向の乗心地の向上とインフラ構造物との干渉の回避や、走行中の上下方向のストッパ当たりの回避を実現して、上下方向の乗心地が良い状態を維持することができる鉄道車両を提供することができる。
上記した以外の課題、構成及び効果は、以下の実施形態の説明により明らかにされる。

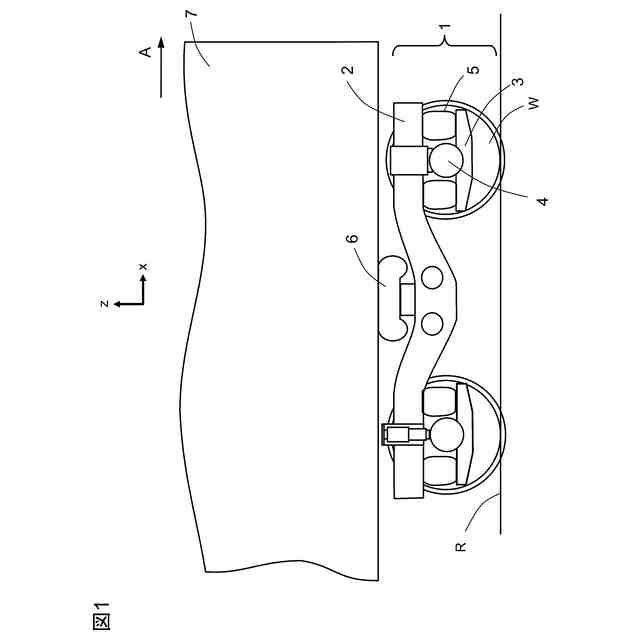

【図面の簡単な説明】
（【００１１】以降は省略されています）
