公開番号2025174206
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024080344
出願日2024-05-16
発明の名称モータ、及びロータ固定構造
出願人株式会社日立製作所
代理人弁理士法人湘洋特許事務所
主分類H02K 1/30 20060101AFI20251120BHJP(電力の発電,変換,配電)
要約【課題】ロータとハウジングの径方向の分離を防止できる、モータ、及びロータ固定構造を提供する。
【解決手段】ロータと、前記ロータを収納するハウジングとを備えるモータであって、前記ハウジングの内周面に複数の内周係合部を有し、前記ロータの外周面に複数の外周係合部を有し、前記ロータは、前記外周係合部が前記内周係合部と径方向において係合して前記ハウジングに固定される、モータ。

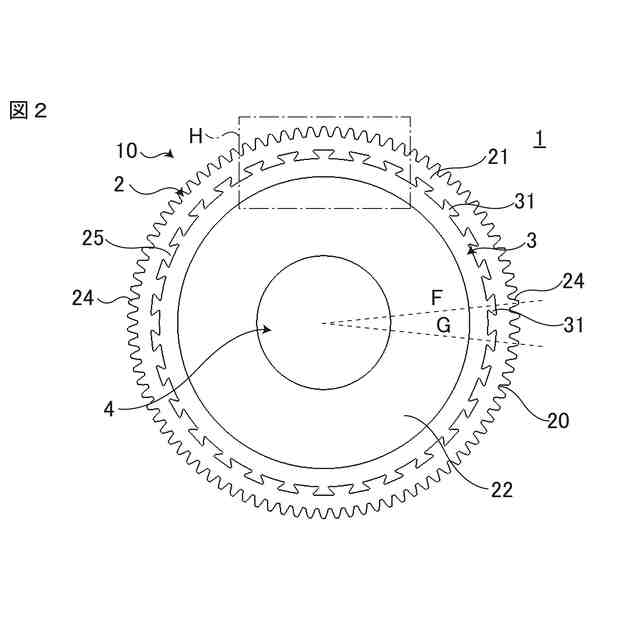

【選択図】図2
特許請求の範囲【請求項１】
ロータと、前記ロータを収納するハウジングとを備えるモータであって、
前記ハウジングの内周面に複数の内周係合部を有し、
前記ロータの外周面に複数の外周係合部を有し、
前記ロータは、前記外周係合部が前記内周係合部と径方向において係合して前記ハウジングに固定される
ことを特徴とするモータ。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載のモータであって、
前記内周係合部は、
前記ハウジングの内周面から径方向内側に延びる第１の根元部と、
前記第１の根元部から互いに離隔するように周方向に延びる１対の第１の突部と、を有し、
前記外周係合部は、
前記ロータの外周面から径方向外側に延びる第２の根元部と、
前記第２の根元部から互いに離隔するように周方向に延びる１対の第２の突部と、を有し、
前記第１の突部は径方向内側寄りの部分の周方向の幅が広く、前記第２の突部は径方向外側寄りの部分の周方向の幅が広く、前記ロータは前記第１の突部と前記第２の突部とが径方向において互いに係合して固定される
ことを特徴とするモータ。
【請求項３】
請求項１に記載のモータであって、
前記ハウジングの外周面に複数の歯または複数の溝を有し、
前記内周係合部の数は、前記歯の数または前記溝の数の約数または倍数である
ことを特徴とするモータ。
【請求項４】
請求項３に記載のモータであって、
少なくとも一の前記外周係合部の中心線が、一の前記歯または前記溝の中心線と同一直線上にある
ことを特徴とするモータ。
【請求項５】
ロータと、前記ロータを収納するハウジングとを備えるモータのロータ固定構造であって、
前記ハウジングの内周面に複数の内周係合部を有し、
前記ロータの外周面に複数の外周係合部を有し、
前記ロータは、前記外周係合部と前記内周係合部とが径方向において係合して前記ハウジングに固定される
ことを特徴とするロータ固定構造。
【請求項６】
請求項５に記載のロータ固定構造であって、
前記内周係合部は、
前記ハウジングの内周面から径方向内側に延びる第１の根元部と、
前記第１の根元部から互いに離隔するように周方向に延びる１対の第１の突部と、を有し、
前記外周係合部は、
前記ロータの外周面から径方向外側に延びる第２の根元部と、
前記第２の根元部から互いに離隔するように周方向に延びる１対の第２の突部と、を有し、
前記第１の突部は径方向内側寄りの部分の周方向の幅が広く、前記第２の突部は径方向外側寄りの部分の周方向の幅が広く、前記ロータは前記第１の突部と前記第２の突部とが径方向において互いに係合して固定される
ことを特徴とするロータ固定構造。
【請求項７】
請求項５に記載のロータ固定構造であって、
前記ハウジングの外周面に複数の歯または複数の溝を有し、
前記内周係合部の数は、前記歯の数または前記溝の数の約数または倍数である
ことを特徴とするロータ固定構造。
【請求項８】
請求項７に記載のロータ固定構造であって、
少なくとも一の前記外周係合部の中心線が、一の前記歯または前記溝の中心線と同一直線上にある
ことを特徴とするロータ固定構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータ、及びロータ固定構造に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

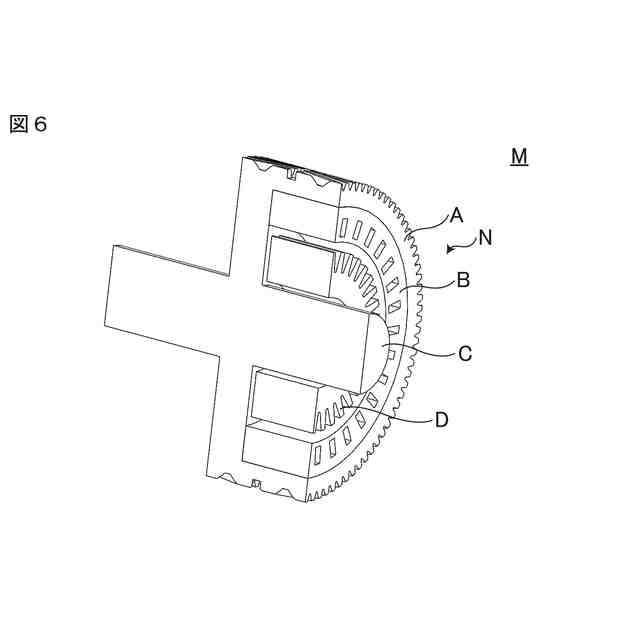

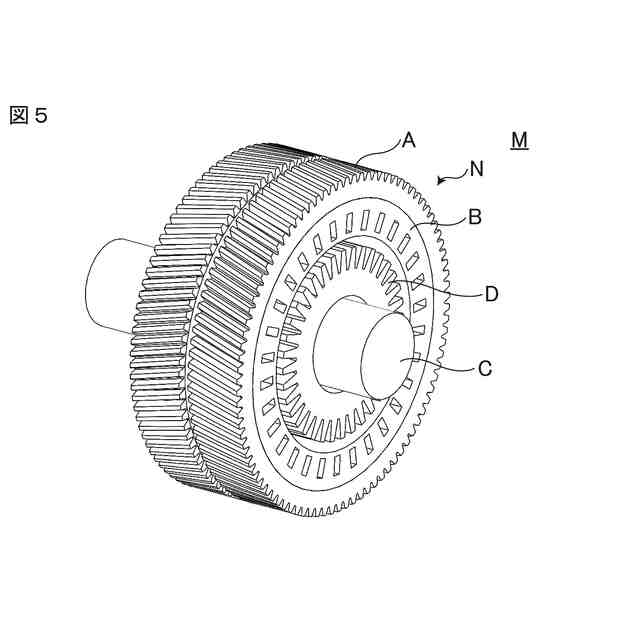

ステータが内側に配置され、その周囲にロータが配置されるアウターロータ型のモータがある。
【０００３】
なお、特許文献１には、モータに関して「複軸に配置された２つの回転電機とギヤリダクション機構とを有するトランスアクスルにおける回転電機のアウターロータ構造であって、軸方向に延びるロータシャフト取付用のシャフト取付部、前記シャフト取付部から外周側に向かって径方向に張り出す円板部、及び、前記円板部の外周において軸方向に円環状に突出し内周側にロータコア配置用の凹部を有するリング部を含むロータ本体と、前記リング部の前記ロータコア配置用の凹部に配置され、周方向に予め定められた数の磁極が設けられた環状形状を有するロータコアと、前記ギヤリダクション機構との係合用に前記リング部の外周面に設けられたスプラインと、を備える、回転電機のアウターロータ構造」が記載されている（特許文献１の請求項１を参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１６４３７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

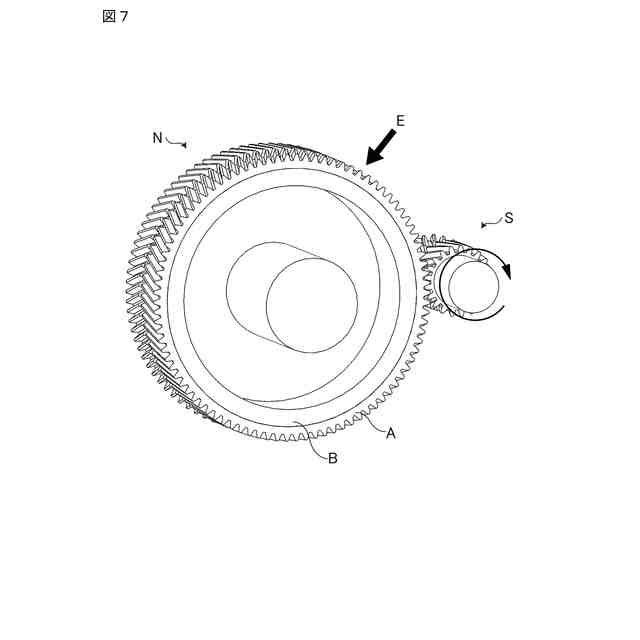

アウターロータ型のモータは、一般的にロータが圧入または焼嵌めによりハウジングの内周面に固定して収納される。しかしながら、大きな外力を受けると、固定しているはずのロータとハウジングが径方向において分離してしまい、摩耗の増大、騒音の増大等の弊害を来す恐れがある。
【０００６】
上記特許文献１には、このような課題やその解決手段については記載されていない。
【０００７】
本発明は、上記課題に鑑みてなされたものであり、ロータとハウジングの径方向の分離を防止できる、モータ、及びロータ固定構造を提供することを目的とする。
【課題を解決するための手段】
【０００８】

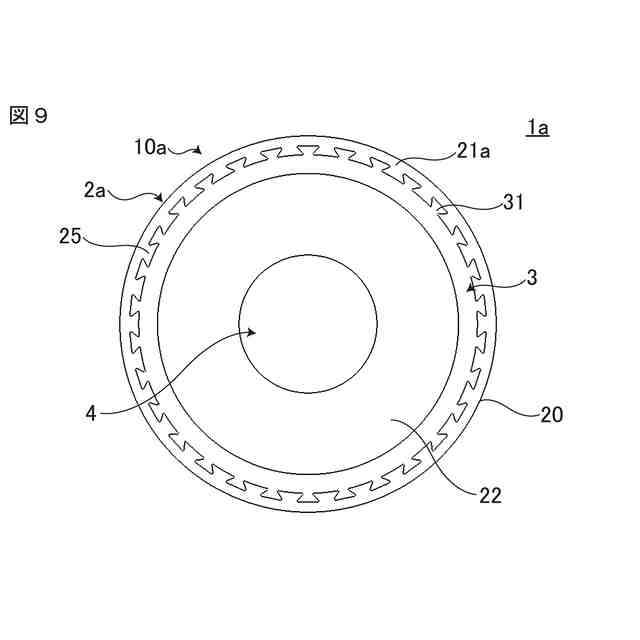

本願は、上記課題の少なくとも一部を解決する手段を複数含んでいるが、その例を挙げるならば、以下のとおりである。上記の課題を解決する本発明の一態様に係るモータは、ロータと、前記ロータを収納するハウジングとを備えるモータであって、前記ハウジングの内周面に複数の内周係合部を有し、前記ロータの外周面に複数の外周係合部を有し、前記ロータは、前記外周係合部が前記内周係合部と径方向において係合して前記ハウジングに固定される。
【０００９】
上記の課題を解決する本発明の一態様に係るロータ固定構造は、ロータと、前記ロータを収納するハウジングとを備えるモータのロータ固定構造であって、前記ハウジングの内周面に複数の内周係合部を有し、前記ロータの外周面に複数の外周係合部を有し、前記ロータは、前記外周係合部と前記内周係合部とが径方向において係合して前記ハウジングに固定される。
【発明の効果】
【００１０】
本発明によれば、ロータとハウジングの径方向の分離を防止できる、モータ、及びロータ固定構造を提供することができる。
（【００１１】以降は省略されています）
