公開番号2025171826
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077529
出願日2024-05-10
発明の名称サンシェード装置
出願人マザーサンヤチヨ・オートモーティブシステムズ株式会社
代理人弁理士法人大島特許事務所
主分類B60J 7/00 20060101AFI20251113BHJP(車両一般)
要約【課題】シェードシートに巻取りシワが発生することを抑制する。

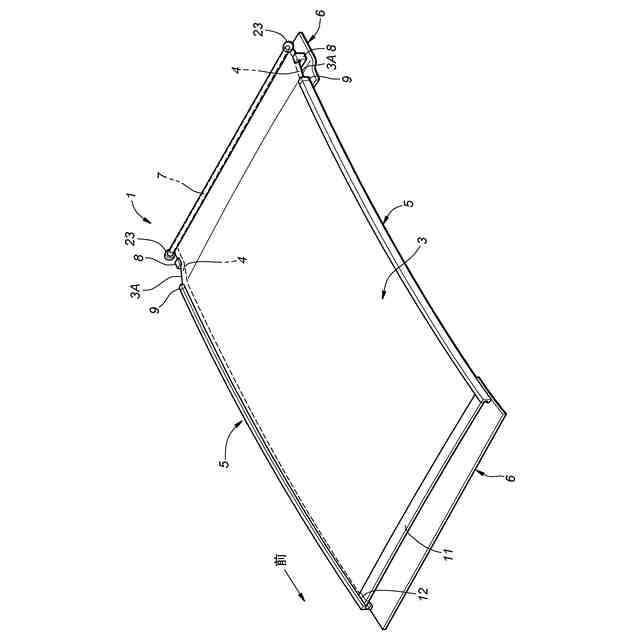

【解決手段】サンシェード装置1は、シェードシート3と、シェードシート3の両側縁3Aに沿って設けられる左右の案内帯4と、左右の案内帯4をその長手方向にガイドする左右のガイドレール5と、左右のガイドレール5を連結するクロスメンバ6と、クロスメンバ6に支持され、シェードシート3を巻き取る巻取軸7と、左右のガイドレール5と巻取軸7との間でクロスメンバ6に取り付けられ、左右の案内帯4をガイドする左右の第1ガイドブロック8と、を備えている。
【選択図】図5
特許請求の範囲【請求項１】
シェードシートと、
前記シェードシートの両側縁に沿って設けられる左右の案内帯と、
前記左右の案内帯をその長手方向にガイドする左右のガイドレールと、
前記左右のガイドレールを連結するクロスメンバと、
前記左右のガイドレールから離間した位置で前記クロスメンバに支持され、前記シェードシートを巻き取る巻取軸と、
前記左右のガイドレールと前記巻取軸との間で前記クロスメンバに取り付けられ、前記左右の案内帯をガイドする左右の第１ガイドブロックと、を備えているサンシェード装置。
続きを表示（約 960 文字）【請求項２】
前記クロスメンバは、矩形の輪郭形状を有する係合孔を備え、
前記各第1ガイドブロックは、矩形の断面形状を有する係合部を備え、
前記各第１ガイドブロックが前記クロスメンバに取り付けられた状態で、前記係合部が前記係合孔に係合する請求項1に記載のサンシェード装置。
【請求項３】
前記係合孔の外縁部には、前記クロスメンバに対する前記各第１ガイドブロックの取り付けの向きを規定するための凸部が設けられ、
前記係合部の外面には、前記凸部と対応する位置に突起部が設けられ、
前記各第１ガイドブロックが前記クロスメンバに取り付けられた状態で、前記突起部が前記凸部に係合する請求項２に記載のサンシェード装置。
【請求項４】
前記係合部は、弾性変形可能なフックを備え、
前記各第１ガイドブロックが前記クロスメンバに取り付けられた状態で、前記フックが前記クロスメンバに係合することで、前記クロスメンバからの前記各第１ガイドブロックの取り外しが規制される請求項２に記載のサンシェード装置。
【請求項５】
前記各第１ガイドブロックは、前記ガイドレールから離間した位置に設けられている請求項１～４のいずれか１項に記載のサンシェード装置。
【請求項６】

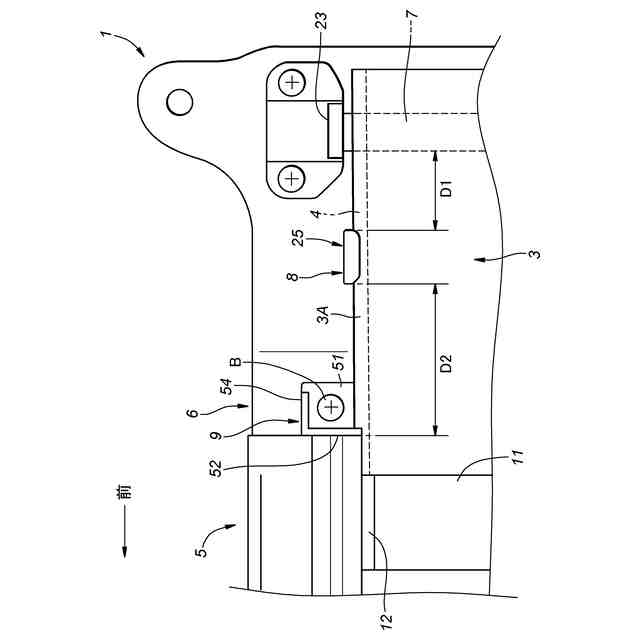

平面視において、前記各第１ガイドブロックと前記巻取軸との間の距離は、前記各第１ガイドブロックと前記ガイドレールとの間の距離よりも短い請求項５に記載のサンシェード装置。
【請求項７】

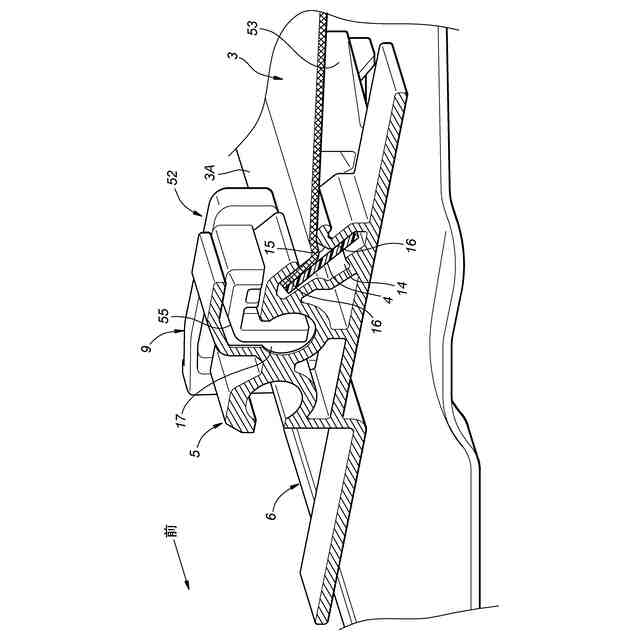

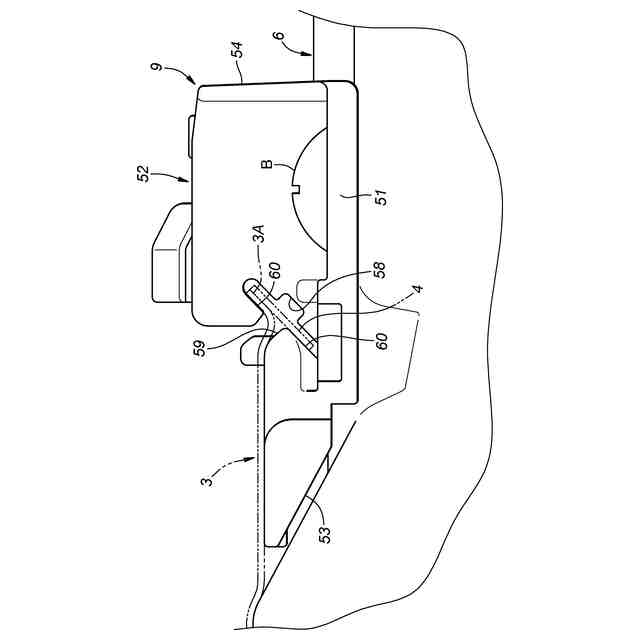

前記左右のガイドレールの前記巻取軸側の端部に接続され、前記案内帯をガイドする左右の第２ガイドブロックを更に備えている請求項１～４のいずれか１項に記載のサンシェード装置。
【請求項８】
前記各第１ガイドブロックには、前記案内帯が係合する第１ガイド溝が設けられ、
前記各第２ガイドブロックには、前記案内帯が係合する第２ガイド溝が設けられ、
前記案内帯のうちの前記第２ガイド溝に係合している部分の水平方向に対する角度は、前記案内帯のうちの前記第１ガイド溝に係合している部分の水平方向に対する角度とは異なっている請求項７に記載のサンシェード装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サンシェード装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、一対のシェードガイドレールと、一対のシェードガイドレールにガイドされることで室内開口を開閉するシェードと、シェードを巻き取る巻取りシャフトと、一対のシェードガイドレールの端部に取り付けられる一対の多機能ストッパーと、を有するサンシェード装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－９１６４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の従来技術において、各シェードガイドレールの端部近傍では、多機能ストッパーによってシェードの側縁がガイドされている。一方で、各シェードガイドレールと巻取りシャフトとの間では、シェードの側縁が何らガイドされていない。そのため、シェードが巻取りシャフトに巻き取られる際に、シェードの側縁が左右方向に移動することで、シェードに巻取りシワが発生する虞がある。
【０００５】
本発明は、以上の背景に鑑み、シェードシートに巻取りシワが発生することを抑制可能なサンシェード装置を提供することを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために本発明のある態様は、サンシェード装置（１）であって、シェードシート（３）と、前記シェードシートの両側縁（３Ａ）に沿って設けられる左右の案内帯（４）と、前記左右の案内帯をその長手方向にガイドする左右のガイドレール（５）と、前記左右のガイドレールを連結するクロスメンバ（６）と、前記左右のガイドレールから離間した位置で前記クロスメンバに支持され、前記シェードシートを巻き取る巻取軸（７）と、前記左右のガイドレールと前記巻取軸との間で前記クロスメンバに取り付けられ、前記左右の案内帯をガイドする左右の第１ガイドブロック（８）と、を備えている。
【０００７】
この態様によれば、各ガイドレールと巻取軸との間において、第１ガイドブロックによって案内帯をガイドすることができる。これにより、案内帯の左右方向の移動を規制し、シェードシートに巻取りシワが発生することを抑制できる。
【０００８】

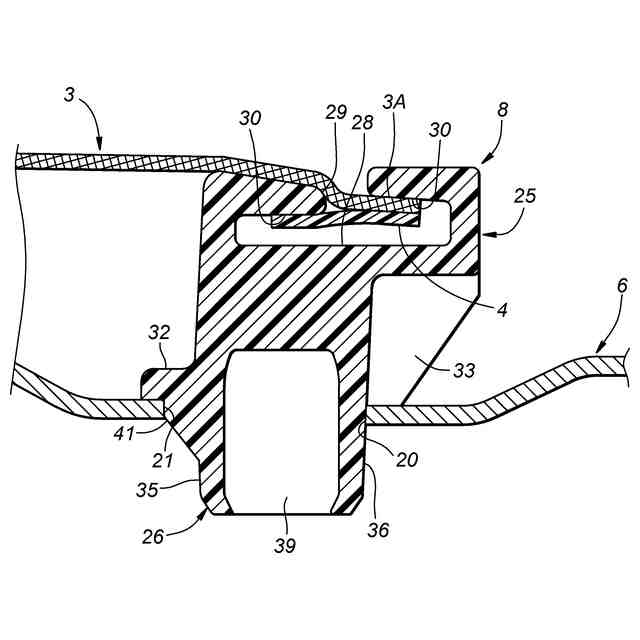

上記の態様において、前記クロスメンバは、矩形の輪郭形状を有する係合孔（２０）を備え、前記各第１ガイドブロックは、矩形の断面形状を有する係合部（２６）を備え、前記各第１ガイドブロックが前記クロスメンバに取り付けられた状態で、前記係合部が前記係合孔に係合しても良い。
【０００９】
この態様によれば、簡易な構成によって、クロスメンバに対する各第１ガイドブロックの回転を抑制することができる。
【００１０】

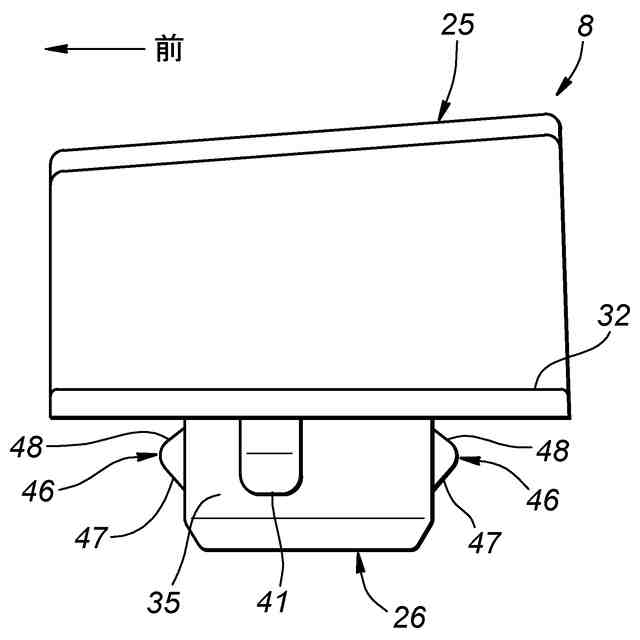

上記の態様において、前記係合孔の外縁部には、前記クロスメンバに対する前記各第１ガイドブロックの取り付けの向きを規定するための凸部（２１）が設けられ、前記係合部の外面には、前記凸部と対応する位置に突起部（４１）が設けられ、前記各第１ガイドブロックが前記クロスメンバに取り付けられた状態で、前記突起部が前記凸部に係合しても良い。
（【００１１】以降は省略されています）
