公開番号2025169809
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074951
出願日2024-05-02
発明の名称ヒンジ装置
出願人株式会社ナチュラレーザ・ワン
代理人個人
主分類F16C 11/04 20060101AFI20251107BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】ヒンジ動作およびリフト動作を円滑に動作させ、互いの動作が干渉しないヒンジ装置を実現する。

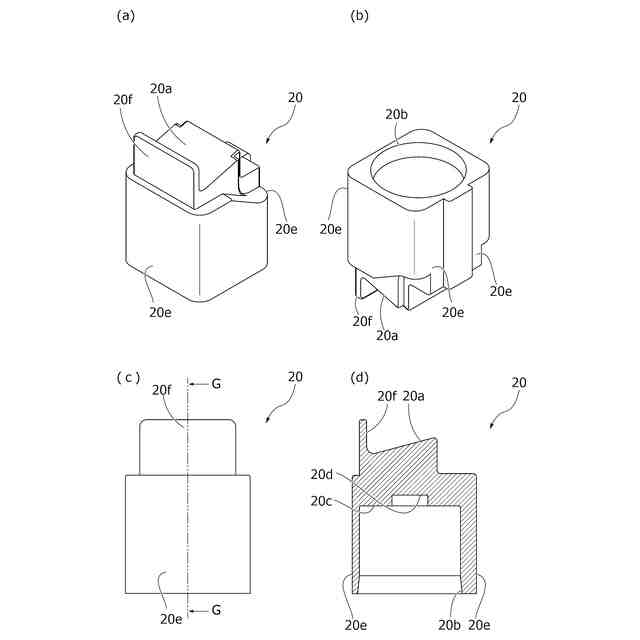

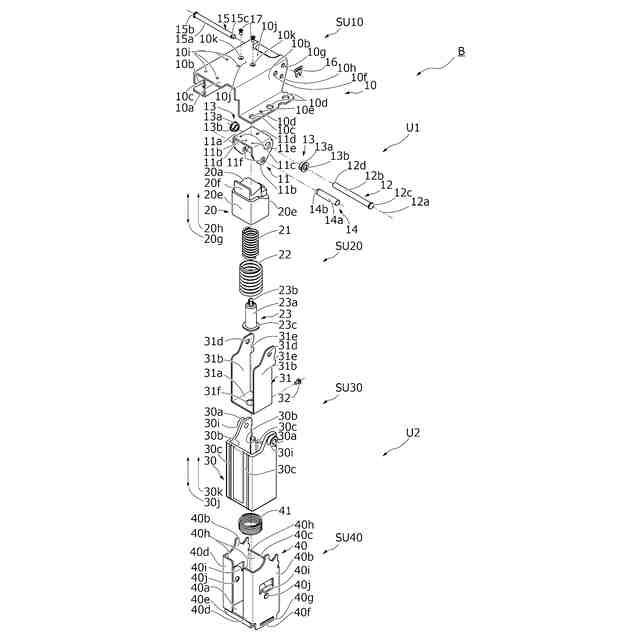

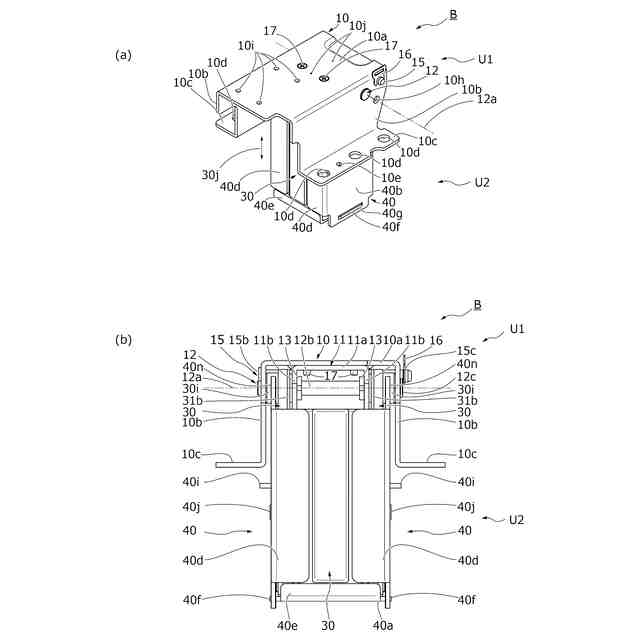

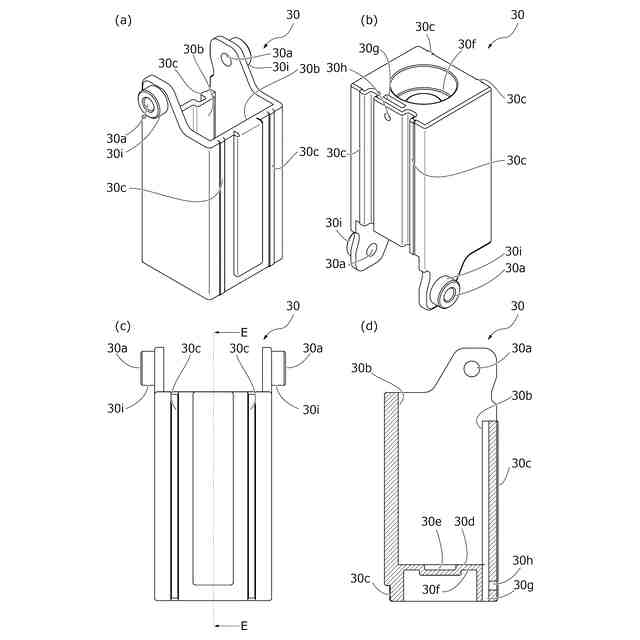

【解決手段】ヒンジユニットU1リフトユニットU2で構成され、リフトユニットはリフトフレーム40と、リフトフレームに囲まれ、リフトフレームに対して第1摺動面で摺動可能なスライドケース30と、リフトフレームに対して前記スライドケースを離間する方向に付勢するリフトバネ41を有し、ヒンジユニットはスライドケースに対して第2摺動面で摺動可能あり、リフトフレームとの摺動面を有さないスライダ20と、前記スライドケースに対してヒンジ回転中心まわりに回転可能に支持されるアームブラケット10と、前記スライドケースに対して前記スライダを離間する方向に付勢することで前記アームブラケットを回転付勢するヒンジバネ21,22とを有するものとし、前記リフトフレームと前記スライドケースの間の摺動抵抗を個別に調整可能にした。

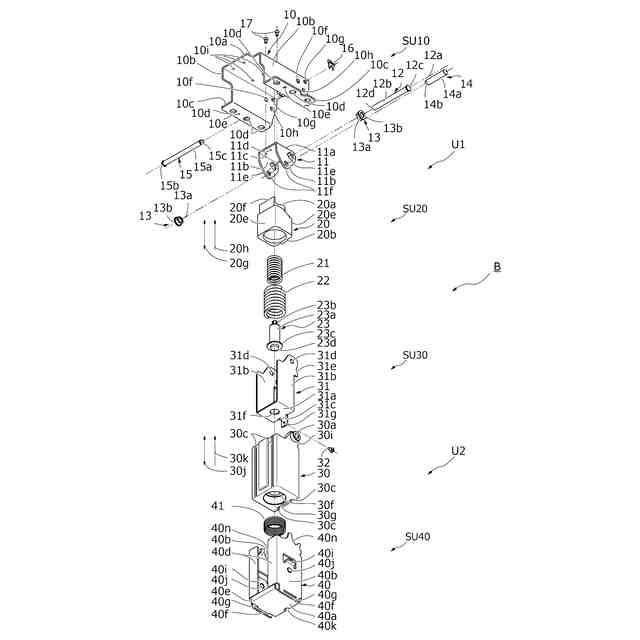

【選択図】図3
特許請求の範囲【請求項１】
機器本体に対して蓋体を開閉可能に連結するヒンジ装置であって、
ヒンジユニットとリフトユニットで構成され、
前記リフトユニットはリフトフレームと、前記リフトフレームに囲まれ、前記リフトフレームに対して第１摺動面で摺動可能なスライドケースと、前記リフトフレームに対して前記スライドケースを離間する方向に付勢するリフトバネを有し、
前記ヒンジユニットは前記スライドケースに囲まれ、前記スライドケースに対して第２摺動面で摺動可能あり、前記リフトフレームとの摺動面を有さないスライダと、前記スライドケースに対してヒンジ回転中心まわりに回転可能に支持されるアームブラケットと、前記スライドケースに対して前記スライダを離間する方向に付勢することで前記アームブラケットを回転付勢するヒンジバネとを有するものとし、
前記リフトフレームと前記スライドケースの間の摺動抵抗と、前記スライドケースと前記スライダの間の摺動抵抗を個別に調整可能にしたことを特徴とするヒンジ装置。
続きを表示（約 580 文字）【請求項２】
前記第１摺動面と前記第２摺動面の摺動抵抗を異ならせることを特徴とする請求項１記載のヒンジ装置。
【請求項３】
前記第１摺動面の摺動抵抗より前記第２摺動面の摺動抵抗を小さくしたことを特徴とする請求項２記載のヒンジ装置。
【請求項４】
前記リフトフレームは金属部材を形成し、前記スライドケースを樹脂部材で形成することで前記第１摺動面は金属面と樹脂面で対向し、前記スライダを樹脂部材で形成することで前記第２摺動面は樹脂面同士で対向していることを特徴とする請求項３記載のヒンジ装置。
【請求項５】
前記リフトフレームと前記スライドケースの嵌合を前記スライドケースと前記スライダの嵌合よりゆるくしたことを特徴とする請求項３記載のヒンジ装置。
【請求項６】
前記スライドケースは外周に突出したケースフレーム軸を有し、前記リフトフレームは前記ケースフレーム軸を支持するフレームケース軸受を有し、前記スライドケースは前記リフトフレームに着脱可能である事を特徴とする請求項１記載のヒンジ装置。
【請求項７】
前記リフトフレームに設けられた前記機器本体との取付孔側に前記リフトユニットの動作を規制するリフト規制部材を着脱可能に設けたことを特徴とする請求項６記載のヒンジ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、機器本体と蓋体を開閉可能に連結するヒンジ装置に関し、特に、複合機などにおいて厚い原稿を複写するときに利用されるリフト機構に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

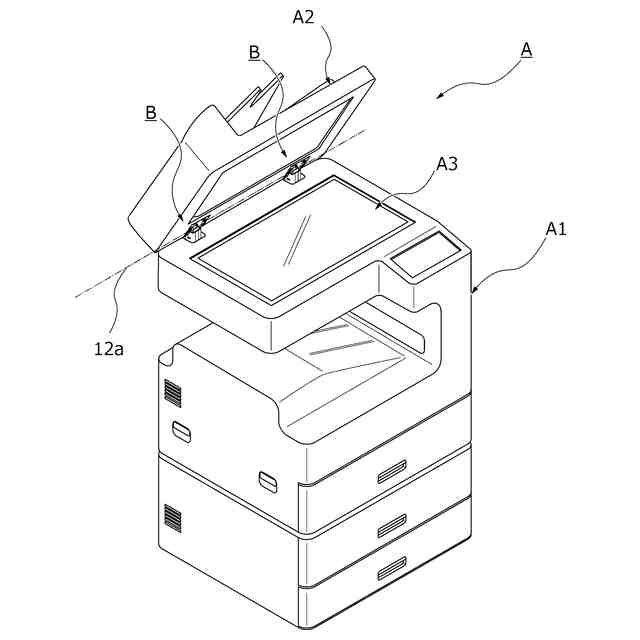

複合機などの事務機器は、機器本体の上面部に原稿読取用のコンタクトガラスを有し、コンタクトガラスを覆う原稿圧着板（蓋体）がヒンジ装置を介して機器本体に対し開閉可能となっている。そして、ヒンジ装置には開閉を行うヒンジユニットばかりではなく、厚い原稿を機器本体と蓋体の間に挟むためにヒンジユニットを昇降させるリフトユニットが設けられている。
【０００３】
特許文献１には複合機の本体に差し込まれた部材が昇降するヒンジ装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６―１３６２１８公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１ではヒンジユニットの開閉とリフトユニットの昇降に同一部材の摺動面を用いている。そのため円滑なヒンジ動作およびリフト動作を両立させることが難しい。また摩耗などにより一方の動作が不安定になったときには他方の動作も不安定になる。
そこで、本発明では、ヒンジ動作およびリフト動作を円滑に動作させ、互いの動作が干渉しないヒンジ装置の実現を目的としている。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本願請求項１に記載の発明は、機器本体に対して蓋体を開閉可能に連結するヒンジ装置において、ヒンジユニットとリフトユニットで構成され、前記リフトユニットはリフトフレームと、前記リフトフレームに囲まれ、前記リフトフレームに対して第１摺動面で摺動可能なスライドケースと、前記リフトフレームに対して前記スライドケースを離間する方向に付勢するリフトバネを有し、前記ヒンジユニットは前記スライドケースに囲まれ、前記スライドケースに対して第２摺動面で摺動可能あり、前記リフトフレームとの摺動面を有さないスライダと、前記スライドケースに対してヒンジ回転中心まわりに回転可能に支持されるアームブラケットと、前記スライドケースに対して前記スライダを離間する方向に付勢することで前記アームブラケットを回転付勢するヒンジバネとを有するものとし、前記リフトフレームと前記スライドケースの間の摺動抵抗と、前記スライドケースと前記スライダの間の摺動抵抗を個別に調整可能にしたことを特徴とする。
【０００７】
次に、本願請求項２発明は、前記第１摺動面と前記第２摺動面の摺動抵抗を異ならせることを特徴とする。
【０００８】
次に、本願請求項３発明は、前記第１摺動面の摺動抵抗より前記第２摺動面の摺動抵抗を小さくしたことを特徴とする。
【０００９】
次に、本願請求項４発明は、前記リフトフレームは金属部材を形成し、前記スライドケースを樹脂部材で形成することで前記第１摺動面は金属面と樹脂面で対向し、前記スライダを樹脂部材で形成することで前記第２摺動面は樹脂面同士で対向していることを特徴とする。
【００１０】
次に、本願請求項５発明は、前記リフトフレームと前記スライドケースの嵌合を前記スライドケースと前記スライダの嵌合よりゆるくしたことを特徴とする。
（【００１１】以降は省略されています）
