発明の名称画像形成装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G03G 21/16 20060101AFI20251105BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】本発明は、従来の技術を発展させた新たな形態の画像形成装置を提供することを目的とする。
【解決手段】カートリッジを着脱可能な画像形成装置が、カートリッジから供給された現像剤を収容する収容部と、収容部に収容された現像剤を用いて感光体上の静電潜像を現像して現像剤像を形成する現像部と、を備えるロータリと、ロータリを収容する枠体と、装着位置から退避位置へ向かう退避方向へカートリッジを移動させる移動装置と、移動装置を制御する制御部と、枠体に対して支持される被支持部を有し、被支持部を回動中心として回動する読み取りユニットと、を備える。退避方向におけるロータリの上流側の端部をロータリ上流端としたとき、退避方向において、被支持部は、ロータリ上流端より上流にある。
【選択図】図17
特許請求の範囲【請求項１】
現像剤を収容するカートリッジを着脱可能な画像形成装置であって、
前記カートリッジから供給された前記現像剤を収容する収容部と、前記収容部に収容された前記現像剤を用いて感光体上の静電潜像を現像して現像剤像を形成する現像部と、を備えるロータリと、
前記ロータリを収容する枠体と、
前記カートリッジが前記枠体の内部に位置する装着位置から、前記カートリッジが前記枠体の外部に位置する退避位置へ向かう退避方向へ前記カートリッジを移動させる移動装置と、
前記移動装置を制御する制御部と、
記録材に形成された画像を読み取る読み取りユニットであって、前記枠体に対して支持される被支持部を有し、前記被支持部を回動中心として回動する読み取りユニットと、
を備え、
前記退避方向における前記ロータリの上流側の端部をロータリ上流端としたとき、
前記退避方向において、前記被支持部は、前記ロータリ上流端より上流にあることを特徴とする画像形成装置。
続きを表示（約 560 文字）【請求項２】
前記退避方向における前記枠体の下流側の端部を枠体下流端とし、前記退避方向における前記枠体の上流側の端部を枠体上流端としときに、
前記退避方向において、前記ロータリ上流端と前記枠体下流端の距離は、前記ロータリ上流端と前記枠体上流端の距離より短い、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記退避方向における、前記被支持部と、前記枠体上流端の距離は、前記被支持部と、前記枠体下流端の距離より短い、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記移動装置は、前記カートリッジを保持するトレイを含み、
前記トレイは、前記カートリッジが前記装着位置に位置する収容位置と、前記カートリッジが前記退避位置に位置する取出位置とに移動する、
ことを特徴とする請求項３に記載の画像形成装置。
【請求項５】
前記読み取りユニットの回動軸線は、前記ロータリの回転軸線の方向に沿って延びる、
ことを特徴とする請求項４に記載の画像形成装置。
【請求項６】
前記読み取りユニットは前記枠体の上方に位置する、
ことを特徴とする請求項５に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、記録材に画像を形成する画像形成装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１、２には、現像ローラと、画像形成装置の本体に対して着脱可能なトナーカートリッジと、を備えた画像形成装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１８３３０５号公報
特開２００８－０９６８５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、従来の技術を発展させた新たな形態の画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様は以下のようなものである。
【０００６】
現像剤を収容するカートリッジを着脱可能な画像形成装置であって、
前記カートリッジから供給された前記現像剤を収容する収容部と、前記収容部に収容された前記現像剤を用いて感光体上の静電潜像を現像して現像剤像を形成する現像部と、を備えるロータリと、
前記ロータリを収容する枠体と、
前記カートリッジが前記枠体の内部に位置する装着位置から、前記カートリッジが前記枠体の外部に位置する退避位置へ向かう退避方向へ前記カートリッジを移動させる移動装置と、
前記移動装置を制御する制御部と、
記録材に形成された画像を読み取る読み取りユニットであって、前記枠体に対して支持される被支持部を有し、前記被支持部を回動中心として回動する読み取りユニットと、
を備え、
前記退避方向における前記ロータリの上流側の端部をロータリ上流端としたとき、
前記退避方向において、前記被支持部は、前記ロータリ上流端より上流にあることを特徴とする画像形成装置。
【発明の効果】
【０００７】
本発明によれば、従来の技術を発展させた新たな形態の画像形成装置を提供することができる。
【図面の簡単な説明】
【０００８】
実施例１に係る画像形成装置の概略図。
実施例１に係る画像形成装置の構成図。

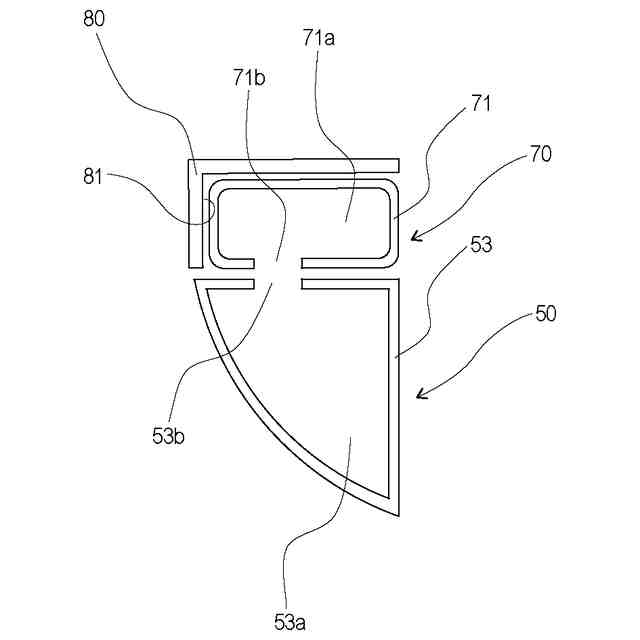

実施例１に係る現像ユニット、トナーカートリッジ及びトレイの模式図。

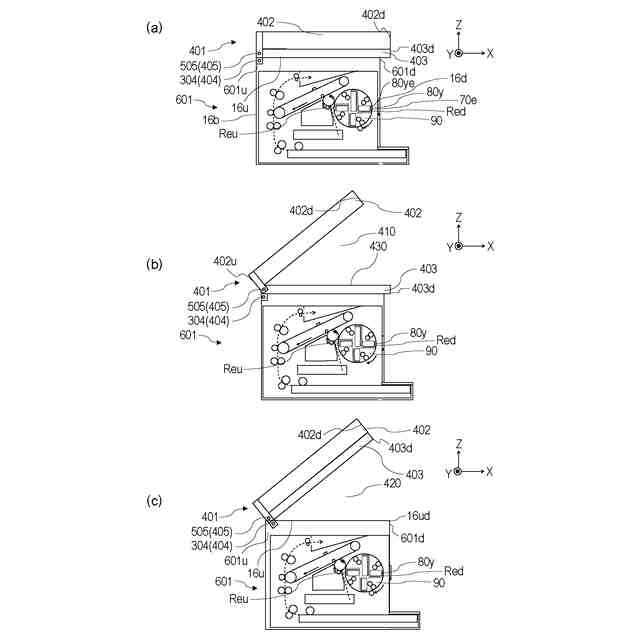

実施例１に係る画像形成装置の断面図（ａ、ｂ）。

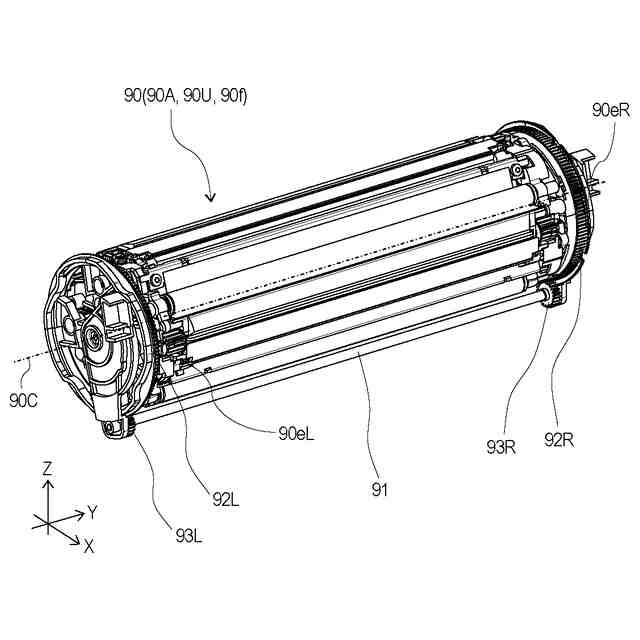

実施例１に係るロータリ本体の斜視図。
実施例１に係る画像形成装置の斜視図（ａ～ｃ）。
実施例１に係る画像形成装置の断面図（ａ、ｂ）。
実施例１に係るロータリ本体の説明図。
実施例１に係るロータリ本体の説明図。
実施例１に係るロータリ本体の説明図。
実施例１に係るトレイの移動に関する構成の説明図（ａ、ｂ）。
実施例１に係るトレイの移動に関する構成の説明図（ａ、ｂ）。
実施例２に係る画像形成装置の概略図。
実施例３に係る画像形成装置の平面図。
実施例３に係る読み取りユニットの平面図。
実施例３に係る画像形成装置の斜視図。
実施例３に係る画像形成装置の平面図（ａ～ｃ）。
実施例３に係る画像形成装置の平面図。
実施例３に係る画像形成装置の平面図。
実施例３に係る画像形成装置の斜視図。
実施例３に係る画像形成装置の斜視図。
実施例３に係る画像形成装置の平面図。
実施例３に係る画像形成装置の平面図。
実施例３に係る画像形成装置の平面図。
【発明を実施するための形態】
【０００９】
以下、本開示に係る実施形態について、図面を参照しながら説明する。
【００１０】
《実施例１》
図１～図１２（ａ、ｂ）を用いて、実施例１に係る画像形成装置１について説明する。以下の説明及び各図面において、画像形成装置１が水平面に設置された場合の鉛直方向をＺ方向とする。Ｚ方向と交差する方向であって、後述するロータリ本体９０の回転軸線９０Ｃの方向（ロータリの回転軸線方向）をＹ方向とする。Ｚ方向及びＹ方向の双方と交差する方向をＸ方向とする。Ｘ方向及びＹ方向は、好ましくは水平方向である。また、Ｘ方向、Ｙ方向、Ｚ方向は、好ましくは互いに直交する。また、必要に応じ、各図面に図示した矢印Ｘ、Ｙ、Ｚの方向をそれぞれ＋Ｘ側、＋Ｙ側、＋Ｚ側と表し、その反対側をそれぞれ－Ｘ側、－Ｙ側、－Ｚ側と表す。
