発明の名称冷却衣服
出願人個人
代理人個人,個人,個人
主分類A41D 13/005 20060101AFI20251027BHJP(衣類)
要約【課題】本発明は、ファン付き服の内側に、水を霧化するミスト発生モジュールを装着した冷却衣服に関するもので、水のミスト化が安定的に行えるようにすることを目的とする。
【解決手段】内側に、水をミスト化するミスト発生モジュール13、14、15、16を装着した冷却衣服1において、ミスト発生モジュール13、14、15、16は、それぞれ、一面側が開口した容器と、この容器の開口部に装着された孔付き振動板と、この孔付き振動板を振動させる振動子と、容器に設けた入水ポートおよび出水ポートとを備えている。ミスト発生モジュール13、14、15、16を直列接続し、水容器18内の水をミスト発生モジュール13、14、15、16に供給し、最終的に水容器18に還流させる構成とした。
【選択図】図1
特許請求の範囲【請求項１】
内側に、水を霧化する第１、第２のミスト発生モジュールを装着したファン付き冷却衣服において、
前記第１、第２のミスト発生モジュールは、それぞれ、一面側に開口部を有する容器と、この容器の前記開口部に装着された孔付き振動板と、この孔付き振動板を振動させる振動子と、前記容器に設けた入水ポートおよび出水ポートとを備え、
前記第１のミスト発生モジュールの入水ポートには、第１のパイプを介して水容器を接続し、この第１のミスト発生モジュールの出水ポートには、第２のパイプを介して、前記第２のミスト発生モジュールの入水ポートを接続し、この第２のミスト発生モジュールの出水ポートには、第３のパイプを介して、前記水容器を接続し、
前記水容器内の水を、ポンプにより、前記第１のパイプ、前記第１のミスト発生モジュール、前記第２のパイプ、前記第２のミスト発生モジュール、前記第３のパイプを介して、前記水容器内に還流させる構成とした冷却衣服。
続きを表示（約 200 文字）【請求項２】
前記第１のミスト発生モジュールの孔付き振動板の開口面積を、前記第２のミスト発生モジュールの孔付き振動板の開口面積よりも大きくし、前記第３のパイプの下端開口部は、前記第１、第２のミスト発生モジュールよりも下方に設定した請求項１に記載の冷却衣服。
【請求項３】
前記ポンプは、前記水容器と、前記第１のミスト発生モジュールの入水ポートとの間に配置した請求項２に記載の冷却衣服。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ファン付き服の内側に、水を霧化するミスト発生モジュールを装着した冷却衣服に関するものである。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
ファン付き服の内側に、水を霧化するミスト発生モジュールを装着した冷却衣服が提案されている。
具体的には、ファン付き服の内側に、水を霧化する第１、第２のミスト発生モジュールを装着し、前記第１、第２のミスト発生モジュールには、それぞれ、別の水容器からパイプを介して水を供給し、第１、第２のミスト発生モジュールで発生させたミストを服内に放出し、ファンの風で服内に拡散させるようにしている（これに類似する先行文献としては、例えば下記特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１０２９２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来例では、服内にミストを放出するので、水の気化熱により服内の温度を下げることが出来る。
すなわち、気温が高い状態では、服外の空気をファンで服内に取り込んでも、服内の温度を下げることが難しいのであるが、上記ミスト（水）の気化熱を利用すれば、気温が高くても服内の温度を十分に下げ、快適性を高めることが出来る。
【０００５】
しかしながら、ミスト発生モジュールにおける問題点は、ミスト発生モジュール内に空気が滞留した状態となって、水のミスト化が止まってしまう事である。
【０００６】
そこで、本発明は水のミスト化を安定的に行えるようにすることを目的とするものである。
【課題を解決するための手段】
【０００７】
そして、この目的を達成するために本発明は、内側に、水をミスト化する第１、第２のミスト発生モジュールを装着したファン付き冷却衣服において、前記第１、第２のミスト発生モジュールは、それぞれ、一面側が開口した容器と、この容器の前記開口部に装着された孔付き振動板と、この孔付き振動板を振動させる振動子と、前記容器に設けた入水ポート、および出水ポートとを備え、前記第１のミスト発生モジュールの入水ポートには、第１のパイプを介して水容器を接続し、この第１のミスト発生モジュールの出水ポートには、第２のパイプを介して、前記第２のミスト発生モジュールの入水ポートを接続し、この第２のミスト発生モジュールの出水ポートには、第３のパイプを介して、前記水容器を接続し、前記水容器内の水を、ポンプにより、第１のパイプ、第１のミスト発生モジュール、第２のパイプ、第２のミスト発生モジュール、第３のパイプを介して、前記水容器内に還流させる構成としたものである。
また、本発明の冷却衣服は、第１のミスト発生モジュールの孔付き振動板の開口面積を、前記第２のミスト発生モジュールの孔付き振動板の開口面積よりも大きくし、前記第３のパイプの開口部は、前記第１、第２のミスト発生モジュールよりも下方に設定した。
さらに、本発明の冷却衣服におけるポンプは、水容器と、第１のミスト発生モジュールの入水ポートとの間に配置した。
【発明の効果】
【０００８】
以上の様に本発明は、内側に、水を霧化する第１、第２のミスト発生モジュールを装着したファン付き冷却衣服において、前記第１、第２のミスト発生モジュールは、それぞれ、一面側が開口した容器と、この容器の前記開口部に装着された孔付き振動板と、この孔付き振動板を振動させる振動子と、前記容器に設けた入水ポート、および出水ポートとを備え、前記第１のミスト発生モジュールの入水ポートには、第１のパイプを介して水容器に接続し、この第１のミスト発生モジュールの出水ポートには、第２のパイプを介して、前記第２のミスト発生モジュールの入水ポートを接続し、この第２のミスト発生モジュールの出水ポートには、第３のパイプを介して、前記水容器を接続し、前記水容器内の水を、ポンプにより、第１のパイプ、第１のミスト発生モジュール、第２のパイプ、第２のミスト発生モジュール、第３のパイプを介して、前記水容器内に還流させる構成としたものであるので、ミスト化を安定的に行えるようになる。
すなわち本発明においては、第１、第２のミスト発生モジュールを直列に接続し、水容器内の水を、第１、第２のミスト発生モジュールを介して水容器内に還流させるものであるので、第１、第２のミスト発生モジュール内で気泡が発生しても、それを水容器内に排出することが出来るので、第１、第２のミスト発生モジュールにおけるミスト化を安定的に行えるようになる。
また、このように第１、第２のミスト発生モジュールを直列に接続すると、第１、第２のミスト発生モジュールを個別に駆動するものに比べて、全体としてのミスト量が増え、服内の温度を下げることに貢献することになる。
第１、第２のミスト発生モジュールを直列に接続すると、全体としてのミスト量が増えるという理由については、現状では十分に解明できていないのであるが、次のような理由によるものと考えている。
つまり、第１のミスト発生モジュールで発生した気泡が、第２のパイプを介して第２のミスト発生モジュールに流れることで、この第２のミスト発生モジュールの孔付き振動板の振動で、前記第１のミスト発生モジュールからの気泡が、微細気泡に分割され、その結果として、第２のミスト発生モジュールの容器内の水密度が下がり（孔付き振動板の振動負荷が下がり）、これにより、第２のミスト発生モジュールでのミスト量が増えるものと考えている。
【図面の簡単な説明】
【０００９】

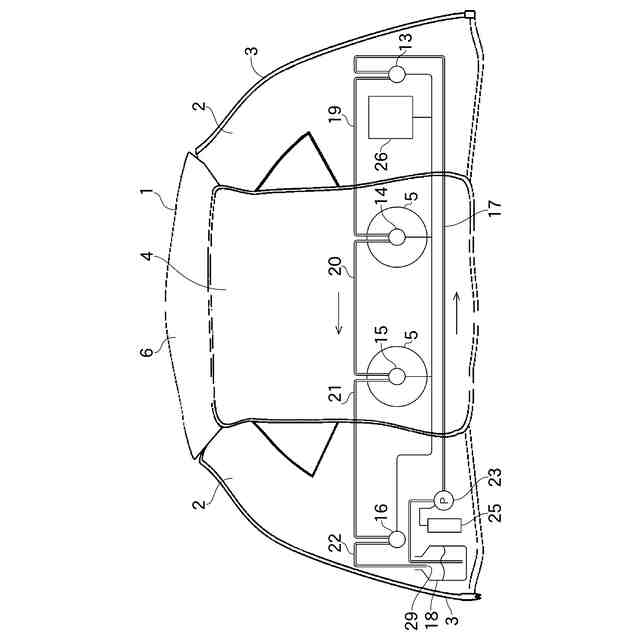

本発明の一実施形態にかかる冷却衣服の前身頃を左右に開いた状態を示す正面図

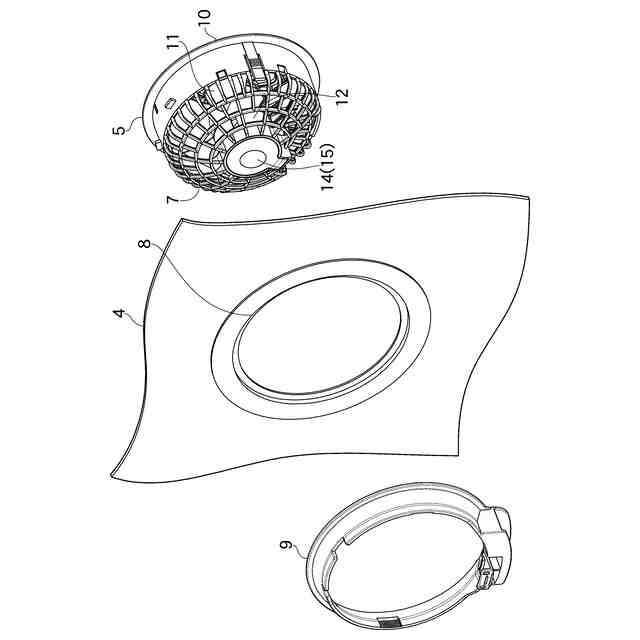

同冷却衣服のファン装着部を示す分解斜視図

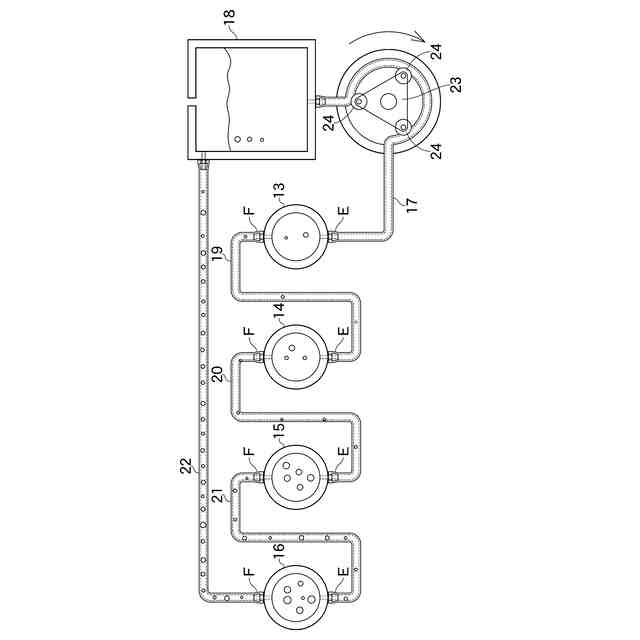

同冷却衣服の水の霧化構成を示す水回路図
同冷却衣服のミスト発生モジュールを示す断面図

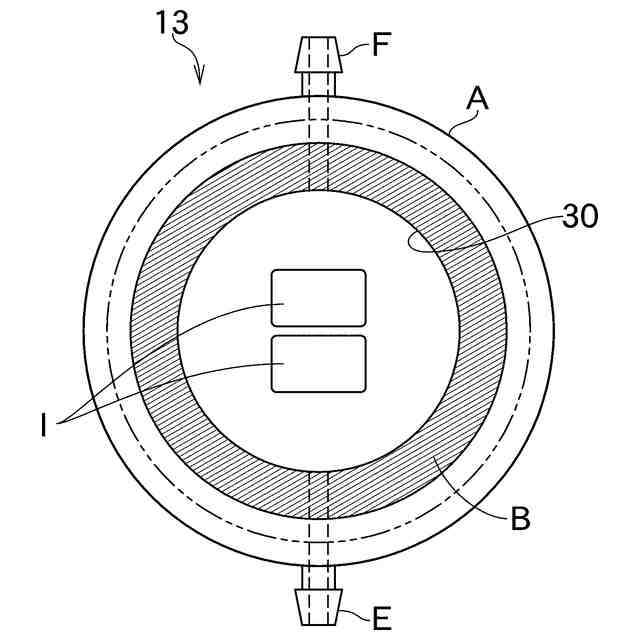

図４のＶ－Ｖ線で切断した正面図

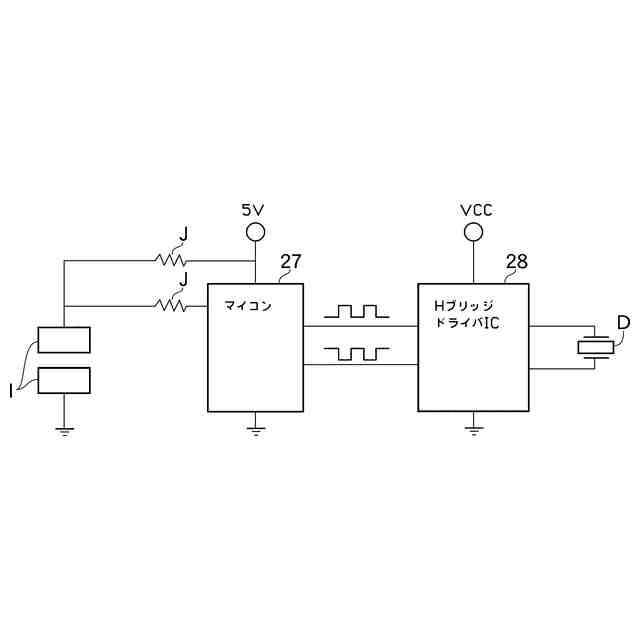

同冷却衣服の電気回路図

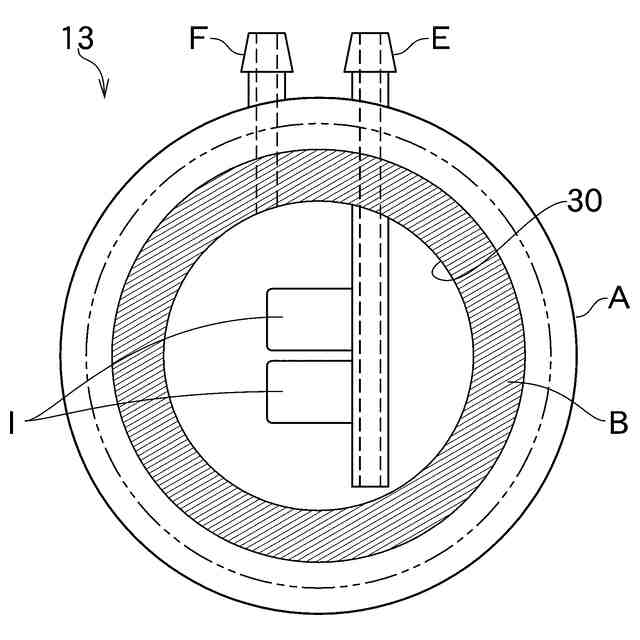

本発明の他の実施形態にかかる冷却衣服のミスト発生モジュールを示す正面図
【発明を実施するための形態】
【００１０】
（実施の形態１）
図１は、冷却衣服１の前身頃２を左右に開いた状態を示す正面図である。
冷却衣服１は非通気性の繊維で構成されたもので、前身頃２のファスナー３により左右に開閉することが出来る。
後ろ身頃４の下方にはファン５が装着され、このファン５により冷却衣服１外の空気を、冷却衣服１内に取り込むことが出来る。
また、ファン５により、冷却衣服１内に取り込まれた空気は、例えば襟６の部分から、冷却衣服１外へと排出される。
ファン５の空気吹き出し部７は、図２に示す様に、後ろ身頃４に設けた開口部８に、冷却衣服１外から挿入され、冷却衣服１内において留め具９を装着することで、冷却衣服１にファン５が装着される。
つまり、ファン５の空気取り込み部１０からファン５内に取り込まれた冷却衣服１外の空気が、ファン５の空気吹き出し部７から冷却衣服１内に吹き出され、冷却衣服１内を経由して、例えば襟６の部分から、冷却衣服１外へと排出されるのである。
ファン５は回転羽根１１と、それを回転駆動するモーター１２とを備えている。
以上の構成は、従来から知られている一般的な構造で、以下、本実施形態の特徴点について説明する。
