公開番号2025159110
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025134093,2024113561
出願日2025-08-12,2019-11-08
発明の名称情報提供システム
出願人トヨタ自動車株式会社
代理人弁理士法人高田・高橋国際特許事務所
主分類B60K 35/21 20240101AFI20251009BHJP(車両一般)
要約【課題】車両の乗員に視覚的に情報を提供し、且つ、乗員に情報変化をより気付かせ易くすること。
【解決手段】車両に搭載される情報提供システムは、車両の乗員に視覚的に情報を提供する視覚デバイスと、視覚デバイスを制御するコントローラとを備える。コントローラは、車両が第1の自動運転レベルの時に第1情報を視覚デバイスに提供させ、車両が第2の自動運転レベルの時に第2情報を視覚デバイスに提供させる。コントローラは、視覚デバイスが提供する情報を第1情報から第2情報に切り替える際に、視覚デバイスの輝度及び彩度の少なくとも一方を、第1情報及び第2情報のものよりも一時的に低くする。
【選択図】図6
特許請求の範囲【請求項１】
車両に搭載される情報提供システムであって、
前記車両の乗員に視覚的に情報を提供する視覚デバイスと、
前記視覚デバイスを制御するコントローラと
を備え、
前記コントローラは、
前記車両が第１の自動運転レベルの時に第１情報を前記視覚デバイスに提供させ、
前記車両が第２の自動運転レベルの時に第２情報を前記視覚デバイスに提供させ、
前記視覚デバイスが提供する情報を前記第１情報から前記第２情報に切り替える際に、前記視覚デバイスの輝度及び彩度の少なくとも一方を、前記第１情報及び前記第２情報のものよりも一時的に低くする
情報提供システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両に搭載される情報提供システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１は、自動運転車両に用いられる情報表示装置を開示している。情報表示装置は、画像を表示する表示手段と、車両のハンドルの画像および人の手の画像を同時に表示手段に表示させる表示制御手段と、を備える。表示制御手段は、車両のハンドルの画像および人の手の画像の少なくとも一方を、自動運転レベルに応じて変更する。
【０００３】
特許文献２は、車両用の情報提供装置を開示している。その情報提供装置は、自動運転制御の可否を提示する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１８２６２４号公報
特開２０１８－１８５６４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記の特許文献１に例示されているように、近年、車載装置から乗員（例えばドライバ）に対して視覚的に情報が提供されることがある。その情報が変化する場合、変化後の情報は乗員にとって重要である可能性があるため、乗員が容易にその情報変化に気付くことが望ましい。しかしながら、特許文献１に記載の技術の場合、表示手段に表示される画像が、変化前の情報を示す第１画像から変化後の情報を示す第２画像に単純に変化するだけである。そのため、乗員がその情報変化に気付きにくい。
【０００６】
本発明の１つの目的は、車両の乗員に視覚的に情報を提供し、且つ、乗員に情報変化をより気付かせ易くすることができる技術を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の第１の観点は、車両に搭載される情報提供システムに関連する。
情報提供システムは、車両の乗員に視覚的に情報を提供する視覚デバイスと、視覚デバイスを制御するコントローラとを備える。
コントローラは、車両が第１の自動運転レベルの時に第１情報を視覚デバイスに提供させ、車両が第２の自動運転レベルの時に第２情報を視覚デバイスに提供させる。コントローラは、視覚デバイスが提供する情報を第１情報から第２情報に切り替える際に、視覚デバイスの輝度及び彩度の少なくとも一方を、第１情報及び第２情報のものよりも一時的に低くする。
【０００８】
本発明の第２の観点は、第１の観点に加えて、次の特徴を更に有する。
視覚デバイスは、発光装置を含む。発光装置は、画像を表示することなく、異なる色で発光することによって異なる情報を表現する。

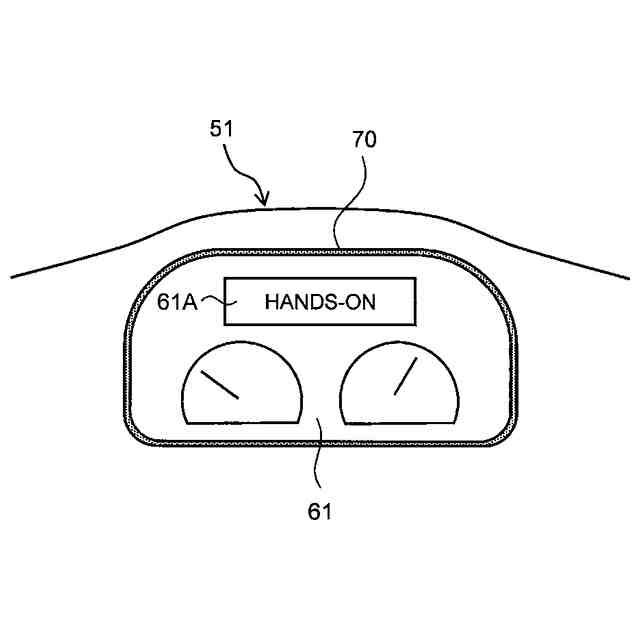

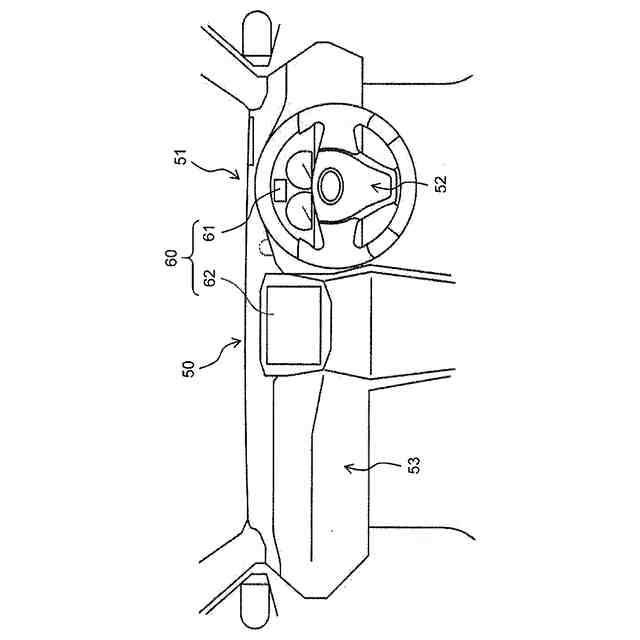

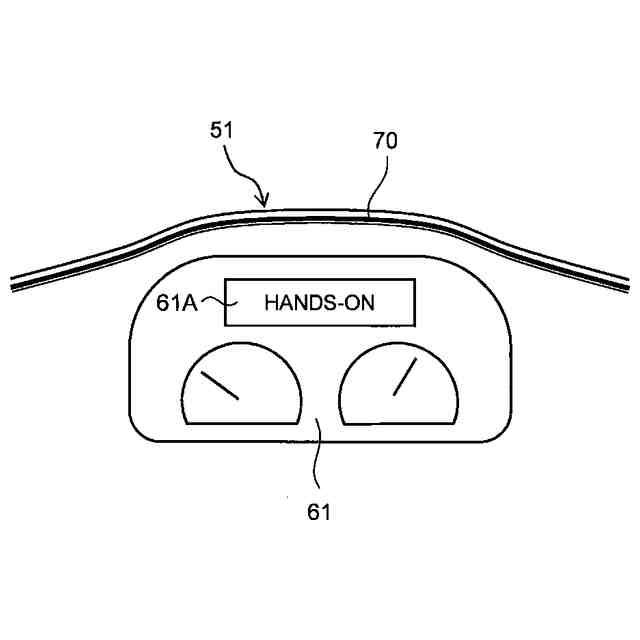

視覚デバイスは、車両のダッシュボードに配置されたディスプレイパネルを更に含む。
【０００９】
本発明の第３の観点は、第２の観点に加えて、次の特徴を更に有する。
発光装置は、車両のハンドルに配置されている。
【００１０】
本発明の第４の観点は、第２の観点に加えて、次の特徴を更に有する。
コントローラは、第１期間において第１情報をディスプレイパネルに表示する。
コントローラは、第２期間において第２情報をディスプレイパネルに表示しする。

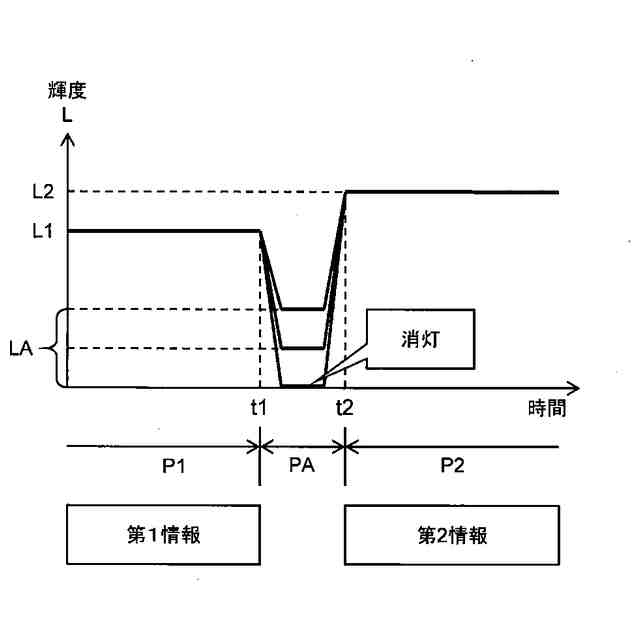

コントローラは、第１期間と第２期間との間の情報切替期間の少なくとも一部において、ディスプレイパネルの輝度及び彩度の少なくとも一方を、第１期間及び第２期間におけるものより低くする。
（【００１１】以降は省略されています）
