公開番号2025158870
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061808
出願日2024-04-05
発明の名称シートパッド
出願人株式会社イノアックコーポレーション
代理人個人,個人
主分類B60N 2/64 20060101AFI20251009BHJP(車両一般)
要約【課題】従来のシートパッドでは、サイドサポート部が外側に倒れ易いという問題が生じ得るため、補強対策が求められている。
【解決手段】発明の一態様は、シートパッドの側部で表側に突出したサイドサポート部に、板状補強部材が埋設されているシートパッドであって、前記サイドサポート部の長手方向又は幅方向で前記板状補強部材を挟む2位置に成形され、前記サイドサポート部の裏面から前記サイドサポート部の内部まで、前記板状補強部材に隣接して延びる1対の穴を備えるシートパッドである。
【選択図】図4
特許請求の範囲【請求項１】
シートパッドの側部で表側に突出したサイドサポート部に、板状補強部材が埋設されているシートパッドであって、
前記サイドサポート部の長手方向又は幅方向で前記板状補強部材を挟む２位置に成形され、前記サイドサポート部の裏面から前記サイドサポート部の内部まで、前記板状補強部材に隣接して延びる１対の穴を備えるシートパッド。
続きを表示（約 480 文字）【請求項２】
前記板状補強部材に取り付けられて、前記板状補強部材における前記サイドサポート部の長手方向の両側に配置され、前記１対の穴が内側に設けられる１対の筒状部を備える請求項１に記載のシートパッド。
【請求項３】
前記板状補強部材を収容する袋部と、前記サイドサポート部の長手方向で前記袋部の両側に配置され、前記１対の穴が内側に設けられる１対の筒状部と、を一体に備える袋部材を備える請求項１に記載のシートパッド。
【請求項４】
前記サイドサポート部の裏面と一体になった裏面材を備え、
前記袋部材は、前記裏面材から延設されている請求項３に記載のシートパッド。
【請求項５】
前記板状補強部材は、プレスフェルトである請求項１又は２に記載のシートパッド。
【請求項６】
前記袋部材には、前記板状補強部材の側面と重なる位置に貫通孔が形成され、
前記板状補強部材のうち前記貫通孔との対向部分に前記サイドサポート部を構成する樹脂が含浸している請求項３又は４に記載のシートパッド。

発明の詳細な説明【技術分野】
【０００１】
本開示は、シートパッドに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来のシートパッドとして、側部に表側に突出して着座者を側方から支持するサイドサポート部を備えるものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－９４０７２（図２等）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来のシートパッドでは、サイドサポート部が外側に倒れ易いという問題が生じ得るため、補強対策が求められている。特に、サイドサポート部の厚み（幅方向の厚み）が薄いデザインのシートパッドでは、サイドサポート部が外側へ倒れ易くなるため、対策が求められる。
【課題を解決するための手段】
【０００５】
発明の一態様は、シートパッドの側部で表側に突出したサイドサポート部に、板状補強部材が埋設されているシートパッドであって、前記サイドサポート部の長手方向又は幅方向で前記板状補強部材を挟む２位置に成形され、前記サイドサポート部の裏面から前記サイドサポート部の内部まで、前記板状補強部材に隣接して延びる１対の穴を備えるシートパッドである。
【図面の簡単な説明】
【０００６】
図１は、シートパッドが備えられるシートの前方斜視図
図２は、シートバッドの平断面図

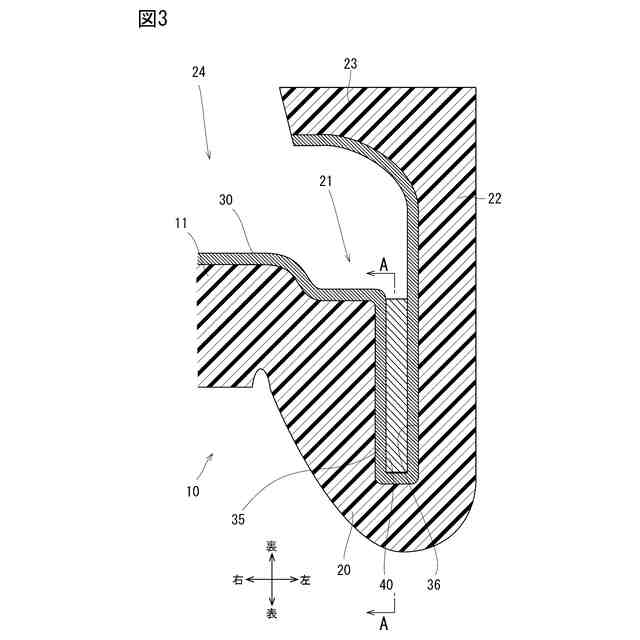

図３は、シートパッドの板状補強部材付近の拡大平断面図

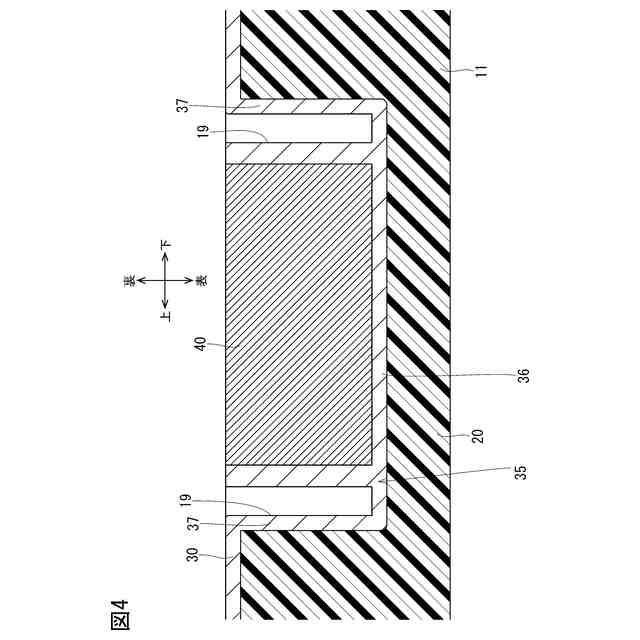

図４は、シートパッドの図３におけるＡ－Ａ断面図
図５は、裏面材の袋部材の一部破断斜視図

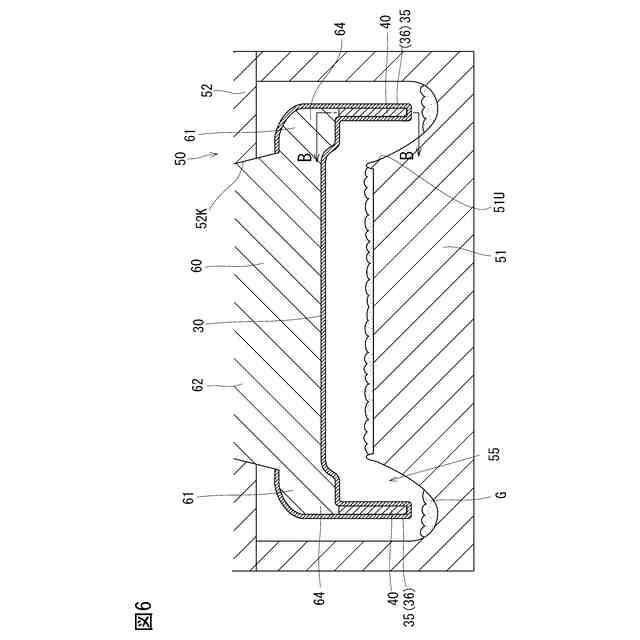

図６は、型閉じ状態の成形金型の断面図

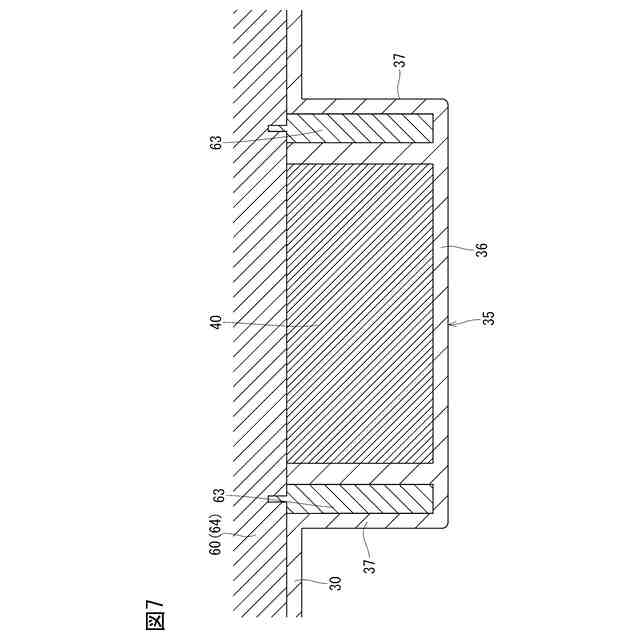

図７は、袋部材の図６におけるＢ－Ｂ断面図
図８は、上型に取り付けられた中型の断面図
図９は、中型の図８におけるＣ－Ｃ断面図
図１０は、筒状部に支持体が挿通されて中型にセットされる袋部材の断面図
図１１は、成形金型内で発泡成形されたシートパッドの断面図
図１２は、成形金型内でシートパッドの発泡成形が行われたときの板状部材と袋部材の断面図
図１３は、シートパッドが中型から外されるときに支持体が筒状部から引き抜かれる袋部材の断面図
図１４は、他の例のシートパッドの平断面図
図１５は、他の方法におけるシートパッドの製造用の成形金型にセットされた板状補強部材の断面図
図１６は、他の実施形態のシートパッドに用いられる袋部材の一部破断斜視図
【発明を実施するための形態】
【０００７】
［第１実施形態］
図１及び図２に示すように、本実施形態のシートパッド１０は、シート９０の背もたれ部９２（シートバック）に用いられる、バックパッドである。本実施形態の例では、シート９０は、車両の前席用のものであるが、後席用のものであってもよい。シートパッド１０が適用されるシート９０は、車両以外の乗り物用であってもよいし、建物用であってもよい。なお、例えば、背もたれ部９２は、シートパッド１０がカバー９３で覆われた構成になっている。
【０００８】
シートパッド１０の側縁部は、表側に突出して、着座者を側方から支持するサイドサポート部２０になっている。本実施形態の例では、サイドサポート部２０は、シートパッド１０の幅方向の両方の側縁部に設けられている。なお、以下では、シートパッド１０のうち、着座者側を表側、その反対側を裏側、と適宜呼び、左右方向を、シートパッドの幅方向（サイドサポート部２０の幅方向）と適宜呼ぶ。また、シートパッド１０のうちサイドサポート部２０が設けられた側縁部が延びる方向を、サイドサポート部２０の長手方向と呼ぶ（長手方向は、背もたれ部９２が鉛直上方に起立したときに上下方向となる）。
【０００９】
シートパッド１０の裏面（図２における上面）のうち、サイドサポート部２０の裏面には、裏側凹部２１が形成されている。シートパッド１０の裏面（サイドサポート部２０の裏面）のうち裏側凹部２１よりも外側の縁部には、後側に突出する裏側張出部２２が形成されている。裏側張出部２２の張り出し先端部には、内側に（裏側から見て内側に）折れ曲がって裏側凹部２１に裏側から対向するフランジ部２３が形成されている。そして、シートパッド１０の裏面のうち、シートパッド１０の幅方向の両側の裏側張出部２２同士の間の部分と、裏側凹部２１とによって、シートパッド１０を支持するバックフレームが受容されるフレーム受容部２４が形成されている。
【００１０】
図２に示すように、本実施形態の例では、シートパッド１０には、弾性樹脂成形体（例えば発泡樹脂成形体）でありサイドサポート部２０を側縁部に備えるシートパッド本体部１１と、シートパッド本体部１１の裏面に積層されて一体化した裏面材３０と、が備えられている。本実施形態の例では、裏面材３０は、シートパッド１０の裏面のうち、フレーム受容部２４の内面に配置されている（即ち、サイドサポート部の裏面にも積層されて一体になっている）。裏面材３０は、本実施形態の例では、不織布で構成されるが、これに限定されるものではなく、樹脂フィルム等であってもよい。
（【００１１】以降は省略されています）
