公開番号2025157949
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060330
出願日2024-04-03
発明の名称空気調整服と、それを用いた空気調整服装置
出願人株式会社サンエス
代理人個人,個人,個人
主分類A41D 13/002 20060101AFI20251008BHJP(衣類)
要約【課題】駆動時間が長くなることで、使い勝手が良い空気調整服及び空気調整装置を提供する。
【解決手段】空気調整服は、服本体1と、この服本体1に設けられ、空気調整手段9によって、温度、湿度の少なくとも一つの状態が調整された調整後空気が、空気調整手段9から服本体1内に流入される空気流入部10と、服本体1に設けられ、空気流入部10から服本体1内に流入された調整後空気が、この服本体1内を対流後、空気調整手段9に向けて流出される空気流出部11と、を備えた構成とした。
【選択図】図2
特許請求の範囲【請求項１】
服本体と、
この服本体に設けられ、空気調整手段によって、温度、湿度の少なくとも一つの状態が調整された調整後空気が、前記空気調整手段から前記服本体内に流入される空気流入部と、
前記服本体に設けられ、前記空気流入部から前記服本体内に流入された調整後空気が、この服本体内を対流後、前記空気調整手段に向けて流出される空気流出部と、を備えた空気調整服。
続きを表示（約 1,000 文字）【請求項２】
前記服本体を構成する前身頃及び後ろ身頃の略全面に、通気性の内装体を設けた請求項１に記載の空気調整服。
【請求項３】
前記内装体は、３次元網状構造体、または、ダブルラッセル編み物で構成した請求項２に記載の空気調整服。
【請求項４】
前記服本体内には、前記空気流出部に連結され、前記服本体と前記内装体との間または前記内装体内を対流後の調整後空気を捕集する捕集部を設け、この捕集部は、前記空気流出部に連結される前記空気調整手段の吸引力によって発生する負圧によって、前記服本体と前記内装体との間または前記内装体内を対流後の調整後空気を捕集する構成とした請求項３に記載の空気調整服。
【請求項５】
前記捕集部は、前記内装体の内側面に設けた捕集カバーを備え、この捕集カバーの外周部には、この捕集カバーを、前記内装体に結合した捕集路形成部と、この捕集カバーを前記内装体に非結合とした捕集開口部とを設け、前記捕集カバーに対向する前記服本体に、前記空気流出部を設けた請求項４に記載の空気調整服。
【請求項６】
前記服本体内には、前記空気流入部に連結され、この空気流入部から前記服本体内に流入した調整後空気を、前記服本体と内装体の間または内装体内を対流後、前記服本体内に拡散する調整後空気の拡散部を設けた請求項５に記載の空気調整服。
【請求項７】
前記拡散部は、前記内装体の内側面に設けた拡散カバーを備え、この拡散カバーの外周部には、この拡散カバーを、前記内装体に結合した拡散路形成部と、この拡散カバーを前記内装体に非結合とした拡散開口部とを設け、前記拡散カバーに対向する前記服本体に、前記空気流入部を設けた請求項６に記載の空気調整服。
【請求項８】
前記服本体の襟元開口部分と、袖口開口部分の少なくとも一方で、前記内装体の外周部分には、前記開口の内周方向に伸ばしたフラップを設け、このフラップの内周方向への寸法は、前記内装体の厚さ寸法よりも大きくした請求項１から７のいずれか一つに記載の空気調整服。
【請求項９】
請求項１から８の空気調整服における前記服本体外に、前記空気調整手段を設け、この空気調整手段の調整空気流出口と、前記服本体の前記空気流入部を連結し、前記空気調整手段の調整空気流入口と、前記服本体の前記空気流出部を連結した空気調整服装置。
【請求項１０】
前記空気調整手段は、ヒートポンプにより構成した請求項９に記載の空気調整服装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、空気調整手段によって、温度、湿度の少なくとも一つの状態が調整された調整後空気を、服本体内に流入させる空気調整服と、それを用いた空気調整服装置に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
服本体装着者の快適性を高めるために、空気調整手段によって、温度、湿度の少なくとも一つの状態が調整された調整後空気を、服本体内に流入させ、冷房、または暖房を行う空気調整服が提案されている（例えば、下記特許文献１、特許文献２）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１５５０８１号公報
特開２０２２－７９０１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記先行文献の前者では、服本体外の空気を送風装置によって服本体内に流入させ、服本体に設けた排気口から服本体外へと排出している。
また、後者の先行文献では、服本体内の空気、または服本体外の空気をファンによって服本体内で対流させ、服本体の各部から服本体外へと排出している。
前記二つの先行文献で課題となるのは、服本体内を対流させた後の空気を服本体外へと排出していることである。
また、後者の先行文献では、服本体内の空気を吸い込んで空気調整することも記載しているが、調整後空気を服本体外に流出させるので、服本体内は負圧となり、その結果として、服本体外の空気が、服本体内に流入する。
つまり、前記二つの先行文献とも、その空気調整手段は、常に、服本体外の空気を、快適状態まで調整する必要があるので、電力消費が大きくなり、それは、使用時間の減少にもつながり、使い勝手の悪いものとなる。
【０００５】
そこで、本発明は、使い勝手を良くすることを目的とするものである。
【課題を解決するための手段】
【０００６】
そして、この目的を達成するために本発明の空気調整服は、服本体と、この服本体に設けられ、空気調整手段によって、温度、湿度の少なくとも一つの状態が調整された調整後空気が、前記空気調整手段から前記服本体内に流入される空気流入部と、前記服本体に設けられ、前記空気流入部から服本体内に流入された調整後空気が、この服本体内を対流後、前記空気調整手段に向けて流出される空気流出部と、を備えた構成としたものである。
【発明の効果】
【０００７】
以上の様に本発明の空気調整服は、服本体と、この服本体に設けられ、空気調整手段によって、温度、湿度の少なくとも一つの状態が調整された調整後空気が、前記空気調整手段から前記服本体内に流入される空気流入部と、前記服本体に設けられ、前記空気流入部から服本体内に流入された調整後空気が、この服本体内を対流後、前記空気調整手段に向けて流出される空気流出部と、を備えた構成としたものであるので、使い勝手を良くすることができる。
【０００８】
すなわち、本発明においては、空気流入部から服本体内に流入された調整後空気を、この服本体内を対流後、空気流出部から空気調整手段に向けて流出させるので、空気調整手段の駆動負荷は、服本体外の新規空気を新たに調整するよりも小さくなり、その結果として、駆動時間が長くなり、使い勝手の良いものとなる。
【図面の簡単な説明】
【０００９】

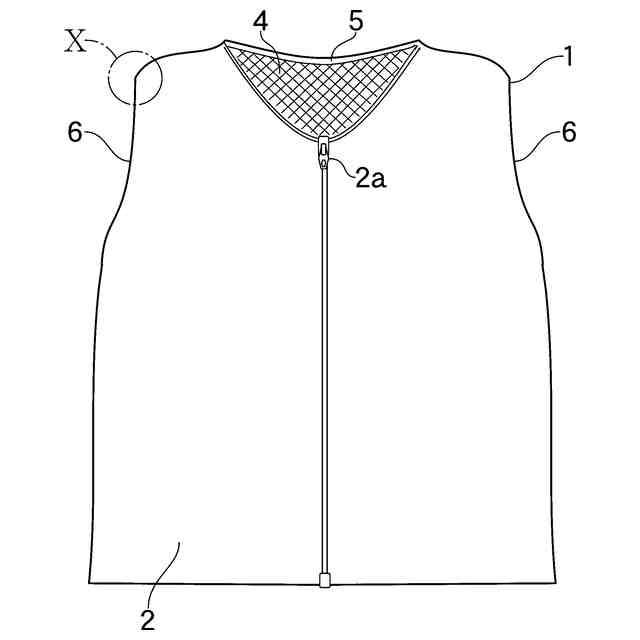

本発明の一実施形態にかかる空気調整服の正面図

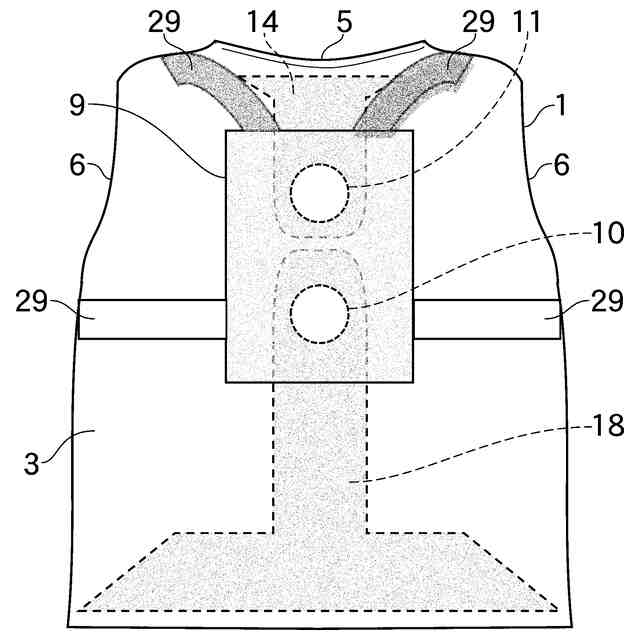

本発明の一実施形態にかかる空気調整服装置の背面図

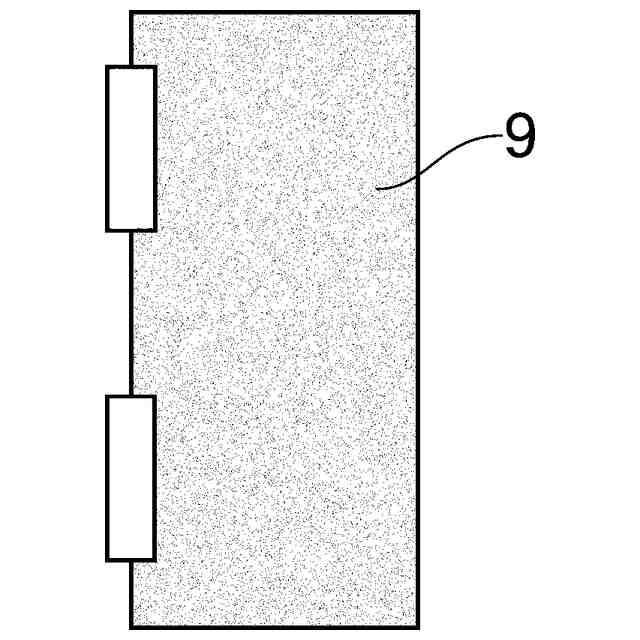

本発明の一実施形態にかかる空気調整服装置の空気調整手段を示す側面図

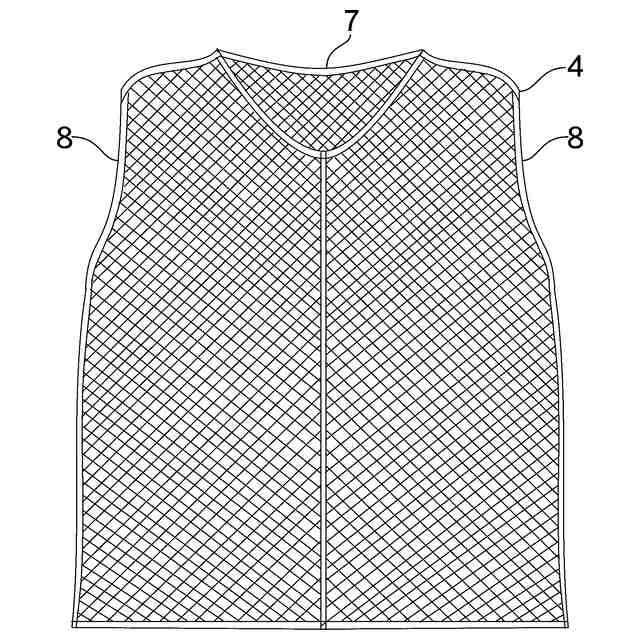

本発明の一実施形態にかかる空気調整服の内装体を示す正面図

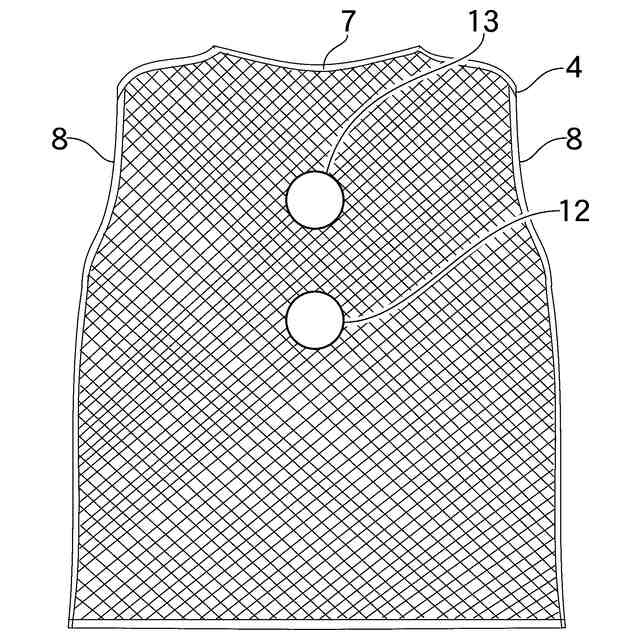

本発明の一実施形態にかかる空気調整服の内装体を示す背面図

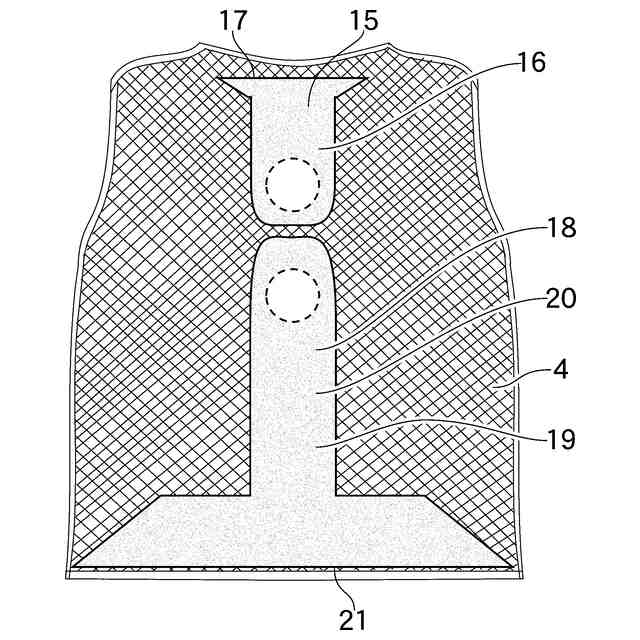

本発明の一実施形態にかかる空気調整服の内装体の内面側を示す正面図

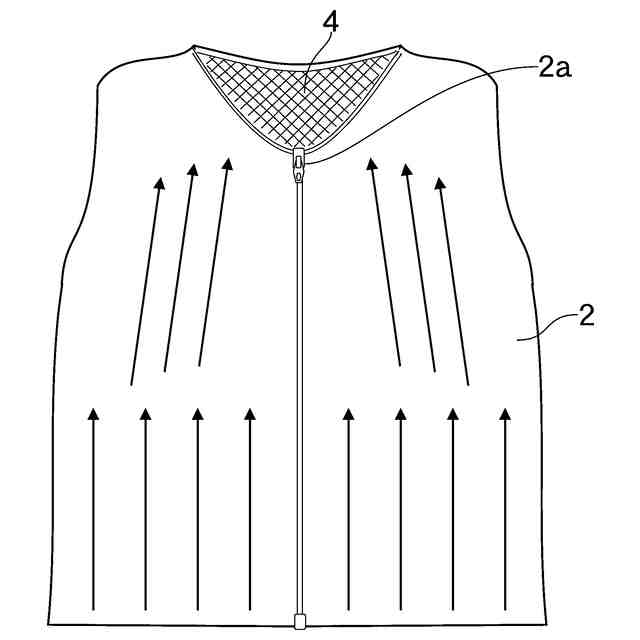

本発明の一実施形態にかかる空気調整服装置の動作状態を示す正面図

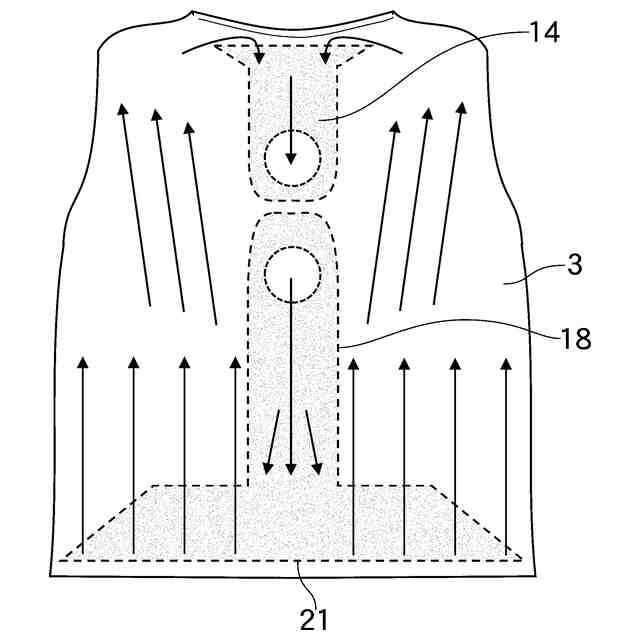

本発明の一実施形態にかかる空気調整服装置の動作状態を示す背面図
本発明の一実施形態にかかる空気調整服装置の動作状態を示す断面図

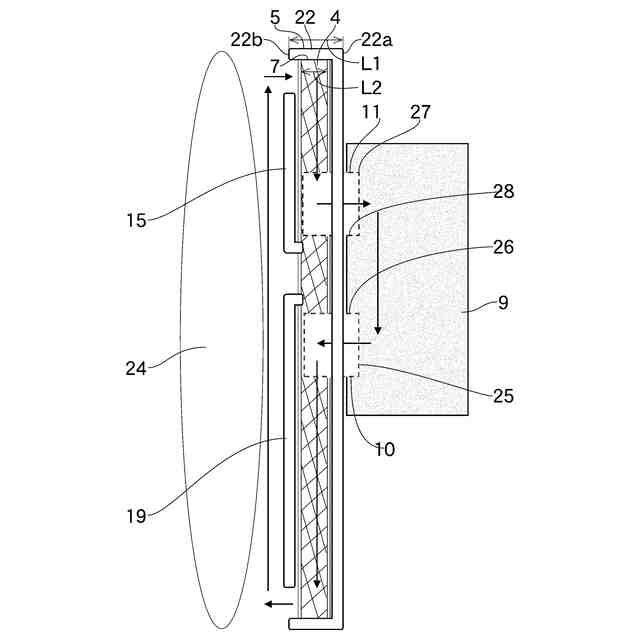

本発明の一実施形態にかかる空気調整服装置の動作状態を示す断面図（図１のＸ部分拡大概略図）
【発明を実施するための形態】
【００１０】
（実施の形態１）
図1～図１０は本発明の一実施形態を示しており、この実施形態では、ベストタイプの空気調整服で説明する。
図１、図２において、１はベストタイプの服本体で、この服本体１は、実質的な空気非通気性となっている材料によって構成されている。したがって、例えば、目を密に織ることや、生地への加工によって非通気性が実現する。
前記服本体１を構成する前身頃２の全面又は略全面と、後ろ身頃３の全面又は略全面とには、図４、図５に示す、服本体１と相似形状で、通気性の内装体４を設けている。
前記内装体４は、３次元網状構造体、または、ダブルラッセル編み物で構成され、服本体１と内装体４は複数点で縫い付けられ、一体化されている。
服本体１は、図１、図２に示すように、襟元開口５、袖口開口６部分を備え、また前身頃２にはファスナー２ａが設けられ、前身頃２は左右に開閉自在となっている。
内装体４にも、図４、図５に示すように、襟元開口７、袖口開口８部分を備え、また前側は左右に開閉自在となっている。
服本体１と内装体４は上述のごとく一体化され、服本体１の襟元開口５と、内装体４の襟元開口７が合致した位置関係となっている。
また、服本体１の袖口開口６と、内装体４の袖口開口８が合致した位置関係となっている。
（【００１１】以降は省略されています）
