公開番号2025157337
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025116281,2023554594
出願日2025-07-10,2022-10-12
発明の名称通信方法、ネットワークノード、プロセッサ、及びプログラム
出願人京セラ株式会社
代理人弁理士法人キュリーズ
主分類H04W 68/00 20090101AFI20251007BHJP(電気通信技術)
要約【課題】改善されたマルチキャスト・ブロードキャストサービスを実現可能とする通信方法を提供する。
【解決手段】マルチキャスト・ブロードキャストサービス(MBS)を提供する移動通信システムで用いる通信方法であって、第1基地局が、マルチキャストセッションに参加したユーザ装置に対するページングを要求する、マルチキャストセッションを識別するMBSセッション識別子を含むページングメッセージを、基地局間インターフェイス上で第2基地局に送信することを含む。
【選択図】図12
特許請求の範囲【請求項１】
マルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信方法であって、
第１ネットワークノードが、マルチキャストセッションに参加したユーザ装置に対するページングを要求するメッセージであって、前記マルチキャストセッションを識別するＭＢＳセッション識別子を含むページングメッセージを、ネットワークノード間インターフェイス上で第２ネットワークノードに送信することと、
前記第２ネットワークノードが、前記ユーザ装置からのアクセスを受け付けたことに応じて、ＲＥＴＲＩＥＶＥＵＥＣＯＮＴＥＸＴＲＥＱＵＥＳＴメッセージを前記第１ネットワークノードに送信することと、を有する
通信方法。
続きを表示（約 1,500 文字）【請求項２】
前記ページングメッセージ中の前記ＭＢＳセッション識別子は、ＴＭＧＩ（ＴｅｍｐｏｒａｒｙＭｏｂｉｌｅＧｒｏｕｐＩｄｅｎｔｉｔｙ）を含む
請求項１に記載の通信方法。
【請求項３】
無線リソース制御（ＲＲＣ）アイドル状態又はＲＲＣインアクティブ状態にあるユーザ装置を呼び出すためのページングメッセージを生成するページングエンティティが、開始されるマルチキャストセッションを識別するＭＢＳセッション識別子を含む第１ページングメッセージを送信することと、
前記ページングエンティティが、前記マルチキャストセッションに参加しているユーザ装置であって前記第１ページングメッセージに応答しなかったユーザ装置を特定することと、
前記ページングエンティティが、前記特定されたユーザ装置を識別するユーザ装置識別子を含む第２ページングメッセージを送信することと、をさらに有する
請求項１に記載の通信方法。
【請求項４】
前記第２ページングメッセージを送信することは、前記マルチキャストセッションに参加しているユーザ装置であって前記第１ページングメッセージに応答しなかったユーザ装置が存在する場合に限り前記第２ページングメッセージを送信することを含む
請求項３に記載の通信方法。
【請求項５】
前記ページングエンティティは、ＡＭＦ（ＡｃｃｅｓｓａｎｄＭｏｂｉｌｉｔｙＭａｎａｇｅｍｅｎｔＦｕｎｃｔｉｏｎ）である
請求項３又は４に記載の通信方法。
【請求項６】
前記ページングエンティティは、基地局である
請求項３又は４に記載の通信方法。
【請求項７】
無線リソース制御（ＲＲＣ）アイドル状態又はＲＲＣインアクティブ状態にあるユーザ装置が、ＲＲＣコネクティッド状態に遷移するためのＲＲＣメッセージに、前記ＲＲＣコネクティッド状態に遷移する理由を示す原因情報をセットすることと、
前記ユーザ装置が、前記ＲＲＣメッセージをネットワークノードに送信することと、をさらに有し、
前記セットすることは、
前記理由が前記ＭＢＳのマルチキャスト又はブロードキャスト受信のみである場合、前記ＭＢＳ受信用に規定された第１原因情報を前記原因情報として前記ＲＲＣメッセージにセットすることと、
前記理由が前記マルチキャスト又はブロードキャスト受信とユニキャスト通信との両方である場合、前記ユニキャスト通信用に規定された第２原因情報を前記原因情報として前記ＲＲＣメッセージにセットすることと、を含む
請求項１に記載の通信方法。
【請求項８】
前記第１原因情報を前記ＲＲＣメッセージにセットすることは、開始されるマルチキャストセッションを識別するＭＢＳセッション識別子を含むページングメッセージを前記ユーザ装置が受信したこと、前記ユーザ装置が前記ＭＢＳ受信のみを目的として前記ＲＲＣコネクティッド状態に遷移すること、及び前記ユーザ装置が上りリンクデータ送信を目的とせずに前記ＲＲＣコネクティッド状態に遷移すること、のいずれかに応じて、前記第１原因情報を前記ＲＲＣメッセージにセットすることを含む
請求項７に記載の通信方法。
【請求項９】
前記ＲＲＣメッセージは、ＲＲＣＳｅｔｕｐＲｅｑｕｅｓｔメッセージである
請求項７又は８に記載の通信方法。
【請求項１０】
前記ＲＲＣメッセージは、ＲＲＣＲｅｓｕｍｅＲｅｑｕｅｓｔメッセージである
請求項７又は８に記載の通信方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、移動通信システムで用いる通信方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
３ＧＰＰ（３ｒｄＧｅｎｅｒａｔｉｏｎＰａｒｔｎｅｒｓｈｉｐＰｒｏｊｅｃｔ）（登録商標。以下同じ）規格において、第５世代（５Ｇ）の無線アクセス技術であるＮＲ（ＮｅｗＲａｄｉｏ）の技術仕様が規定されている。ＮＲは、第４世代（４Ｇ）の無線アクセス技術であるＬＴＥ（ＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ）に比べて、高速・大容量かつ高信頼・低遅延といった特徴を有する。３ＧＰＰにおいて、５Ｇ／ＮＲのマルチキャスト・ブロードキャストサービス（ＭＢＳ）の技術仕様を策定する議論が行われている（例えば、非特許文献１参照）。
【先行技術文献】
【非特許文献】
【０００３】
３ＧＰＰ寄書：ＲＰ－２０１０３８、“ＷＩＤｒｅｖｉｓｉｏｎ：ＮＲＭｕｌｔｉｃａｓｔａｎｄＢｒｏａｄｃａｓｔＳｅｒｖｉｃｅｓ”
【発明の概要】
【０００４】
５Ｇ／ＮＲのマルチキャスト・ブロードキャストサービスは、４Ｇ／ＬＴＥのマルチキャスト・ブロードキャストサービスよりも改善されたサービスを提供することが望まれる。
【０００５】
そこで、本開示は、改善されたマルチキャスト・ブロードキャストサービスを実現可能とする通信方法を提供することを目的とする。
【０００６】
第１の態様に係る通信方法は、マルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信方法であって、第１基地局が、マルチキャストセッションに参加したユーザ装置に対するページングを要求するメッセージであって、前記マルチキャストセッションを識別するＭＢＳセッション識別子を含むページングメッセージを、基地局間インターフェイス上で第２基地局に送信することを有する。
【０００７】
第２の態様に係る通信方法は、マルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信方法であって、無線リソース制御（ＲＲＣ）アイドル状態又はＲＲＣインアクティブ状態にあるユーザ装置を呼び出すためのページングメッセージを生成するページングエンティティが、開始されるマルチキャストセッションを識別するＭＢＳセッション識別子を含む第１ページングメッセージを送信するステップと、前記ページングエンティティが、前記マルチキャストセッションに参加しているユーザ装置であって前記第１ページングメッセージに応答しなかったユーザ装置を特定するステップと、前記ページングエンティティが、前記特定されたユーザ装置を識別するユーザ装置識別子を含む第２ページングメッセージを送信するステップと、を有する。
【０００８】
第３の態様に係る通信方法は、マルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信方法であって、無線リソース制御（ＲＲＣ）アイドル状態又はＲＲＣインアクティブ状態にあるユーザ装置が、ＲＲＣコネクティッド状態に遷移するためのＲＲＣメッセージに、前記ＲＲＣコネクティッド状態に遷移する理由を示す原因情報をセットするステップと、前記ユーザ装置が、前記ＲＲＣメッセージを基地局に送信するステップと、を有する。前記セットするステップは、前記理由がＭＢＳ受信のみである場合、前記ＭＢＳ受信用に規定された第１原因情報を前記原因情報として前記ＲＲＣメッセージにセットするステップと、前記理由が前記ＭＢＳ受信及びユニキャスト通信の両方である場合、前記ユニキャスト通信用に規定された第２原因情報を前記原因情報として前記ＲＲＣメッセージにセットするステップと、を含む。
【図面の簡単な説明】
【０００９】
実施形態に係る移動通信システムの構成を示す図である。

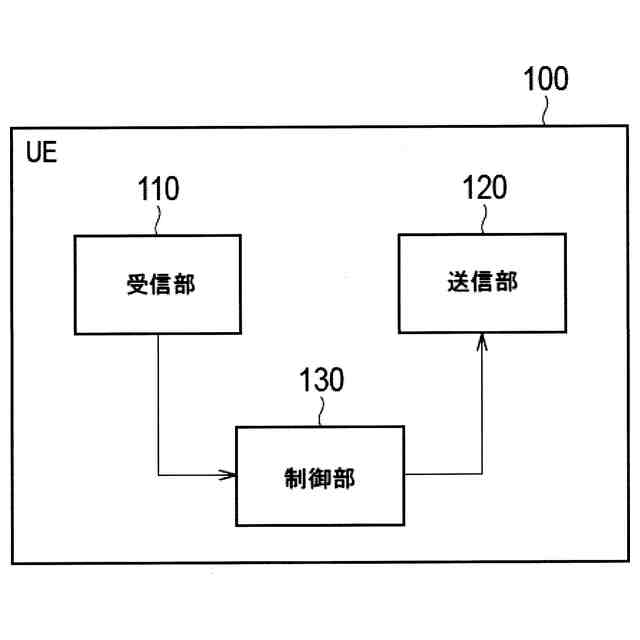

実施形態に係るＵＥ（ユーザ装置）の構成を示す図である。

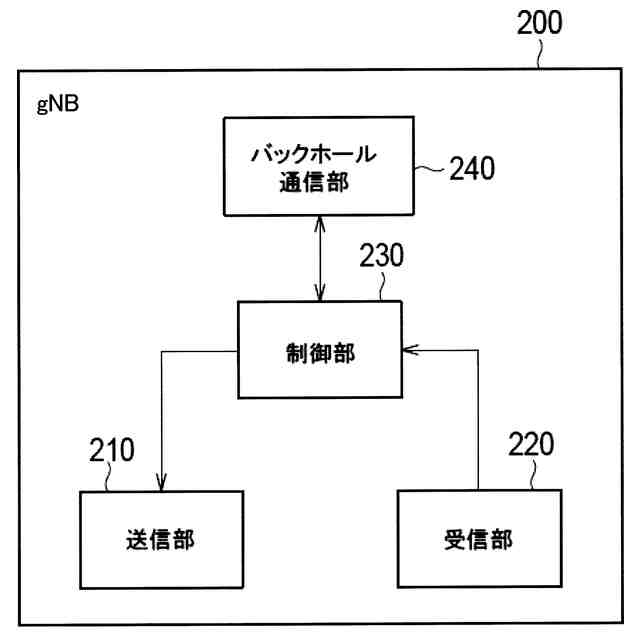

実施形態に係るｇＮＢ（基地局）の構成を示す図である。

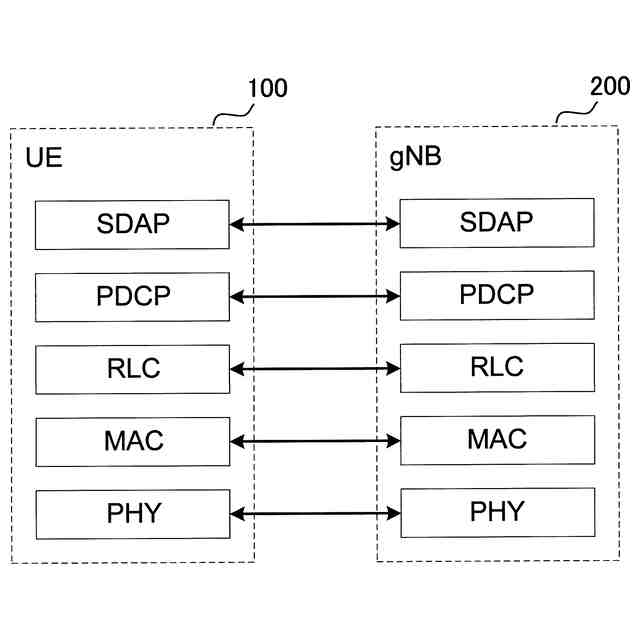

データを取り扱うユーザプレーンの無線インターフェイスのプロトコルスタックの構成を示す図である。
シグナリング（制御信号）を取り扱う制御プレーンの無線インターフェイスのプロトコルスタックの構成を示す図である。
実施形態に係るＭＢＳトラフィック配信の概要を示す図である。
実施形態に係る配信モードを示す図である。
実施形態に係るＵＥのＭＢＳ受信に関する内部処理の一例を示す図である。
実施形態に係るＵＥのＭＢＳ受信に関する内部処理の他の例を示す図である。
実施形態に係るグループアクティベーション通知に関する動作を示す図である。
第１実施形態に係る第１動作例を示す図である。
第１実施形態に係る第２動作例を示す図である。
第２実施形態に係る原因情報の一例を示す図である。
第２実施形態に係る第１動作例を示す図である。
第２実施形態に係る第２動作例を示す図である。
【発明を実施するための形態】
【００１０】
図面を参照しながら、実施形態に係る移動通信システムについて説明する。図面の記載において、同一又は類似の部分には同一又は類似の符号を付している。
