公開番号2025157282
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025110111,2022548256
出願日2025-06-30,2021-08-30
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20251007BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】タッチ検出機能と指紋または静脈形状の撮像機能を兼ね備えた表示装置を提供する。
【解決手段】表示装置は、第1の発光素子と、第2の発光素子と、受光素子と、遮光層を有する。第1の発光素子と、受光素子とは、同一面上に並べて配置される。遮光層は、第1の発光素子及び受光素子よりも上部に設けられる。第2の発光素子は、遮光層よりも上部に設けられる。第1の発光素子は、上方に可視光を発する機能を有する。第2の発光素子は、上方に不可視光を発する機能を有する。受光素子は、可視光及び不可視光に感度を有する光電変換素子である。また、平面視において、遮光層は、第1の発光素子と受光素子の間に位置する部分を有する、また、平面視において、第2の発光素子は、遮光層と重なり、且つ、遮光層の輪郭よりも内側に位置する。

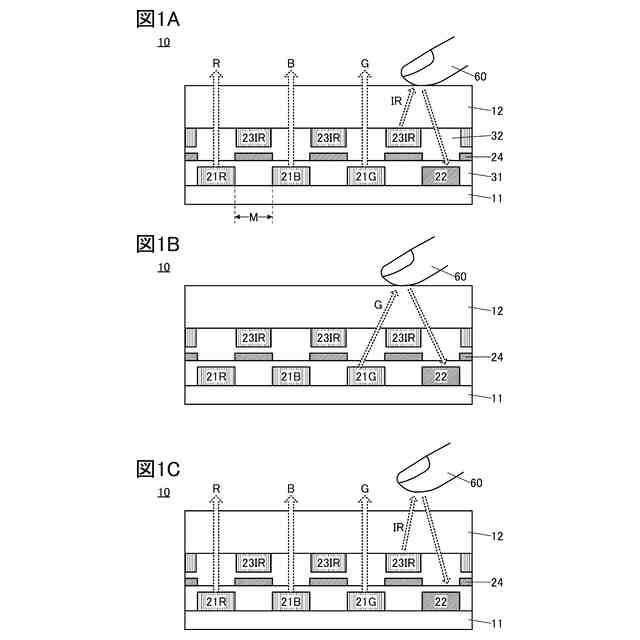

【選択図】図1
特許請求の範囲【請求項１】
第１の発光素子と、第２の発光素子と、受光素子と、遮光層を有し、
前記第１の発光素子と、前記受光素子とは、同一面上に並べて配置され、
前記遮光層は、前記第１の発光素子及び前記受光素子よりも上部に設けられ、
前記第２の発光素子は、前記遮光層よりも上部に設けられ、
前記第１の発光素子は、上方に可視光を発する機能を有し、
前記第２の発光素子は、上方に不可視光を発する機能を有し、
前記受光素子は、前記可視光及び前記不可視光に感度を有する光電変換素子であり、
平面視において、
前記遮光層は、前記第１の発光素子と前記受光素子の間に位置する部分を有し、
前記第２の発光素子は、前記遮光層と重なり、且つ、前記遮光層の輪郭よりも内側に位置する、
表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示装置に関する。本発明の一態様は、撮像装置に関する。本発明の一態様は、タッチパネルに関する。
続きを表示（約 1,500 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する本発明の一態様の技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、電子機器、照明装置、入力装置、入出力装置、それらの駆動方法、又はそれらの製造方法、を一例として挙げることができる。半導体装置は、半導体特性を利用することで機能しうる装置全般を指す。
【背景技術】
【０００３】
近年、スマートフォンなどの携帯電話、タブレット型情報端末、ノート型ＰＣ（パーソナルコンピュータ）などの情報端末機器が広く普及している。このような情報端末機器は個人情報が含まれることが多く、不正な利用を防止するための様々な認証技術が開発されている。
【０００４】
例えば、特許文献１には、プッシュボタンスイッチ部に、指紋センサを備える電子機器が開示されている。
【先行技術文献】
【特許文献】
【０００５】
米国特許出願公開第２０１４／００５６４９３号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
携帯情報端末機器として機能する電子機器に、指紋認証などの認証機能を付加する場合、指紋などを撮像するためのモジュールを電子機器に実装する必要がある。そのため、部品点数の増加に伴い、電子機器のコストが増大してしまう。
【０００７】
本発明の一態様は、認証機能を有する電子機器のコストを低減することを課題の一とする。または、電子機器の部品点数を削減することを課題の一とする。または、指紋または静脈形状等を撮像することのできる表示装置を提供することを課題の一とする。または、タッチ検出機能と指紋または静脈形状の撮像機能を兼ね備えた表示装置を提供することを課題の一とする。または、指紋認証機能などの生体認証機能を備え、且つ画面占有率の高い電子機器を提供することを課題の一とする。または、可視光と赤外光の両方を発することのできる表示装置を提供することを課題の一とする。または、可視光と赤外光の両方を光源として撮像することのできる撮像装置を提供することを課題の一とする。
【０００８】
本発明の一態様は、新規な構成を有する表示装置、撮像装置、または電子機器等を提供することを課題の一とする。本発明の一態様は、先行技術の問題点の少なくとも一を少なくとも軽減することを課題の一とする。
【０００９】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の一態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課題は、明細書、図面、請求項などの記載から抽出することが可能である。
【課題を解決するための手段】
【００１０】

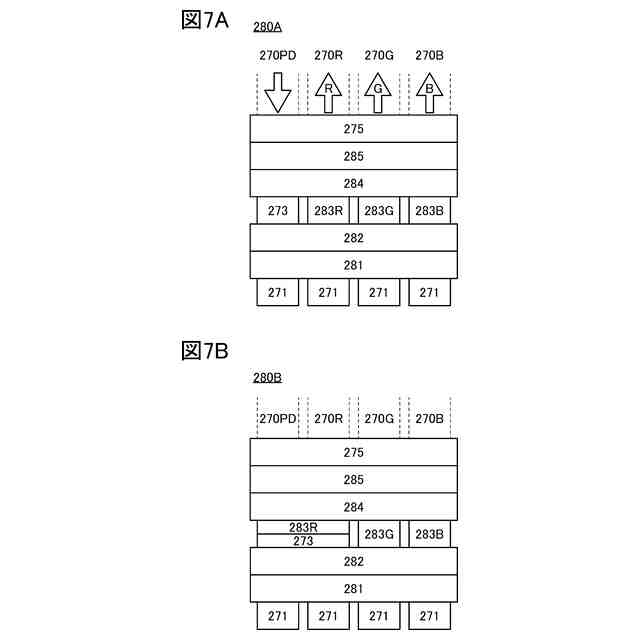

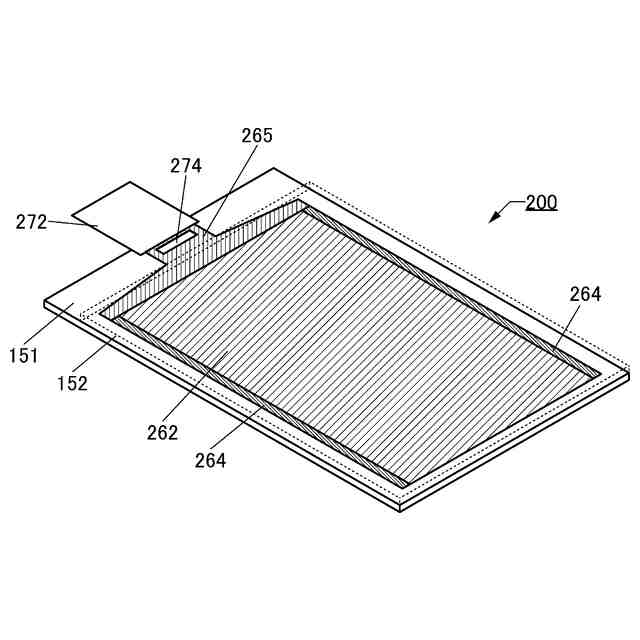

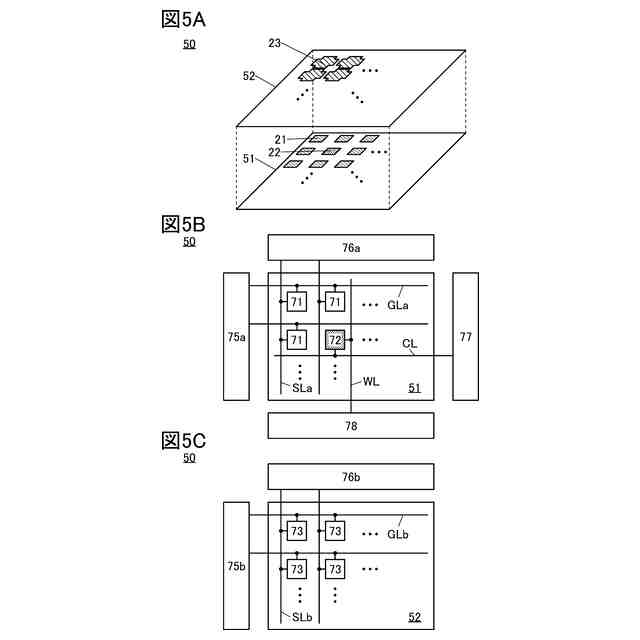

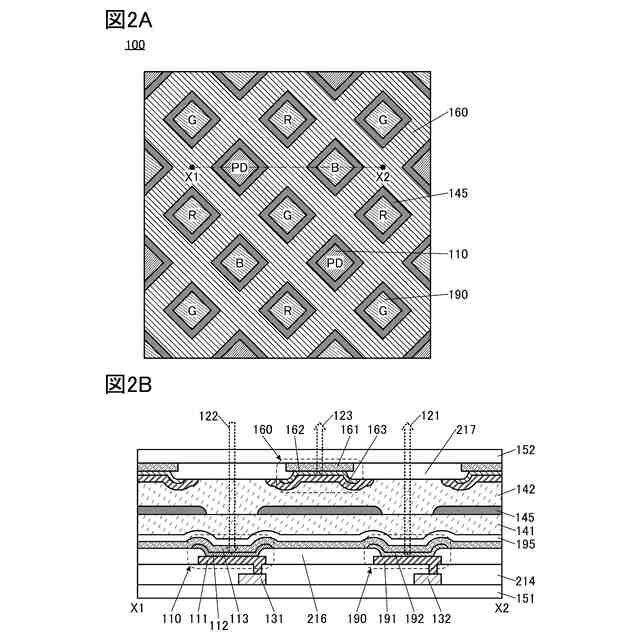

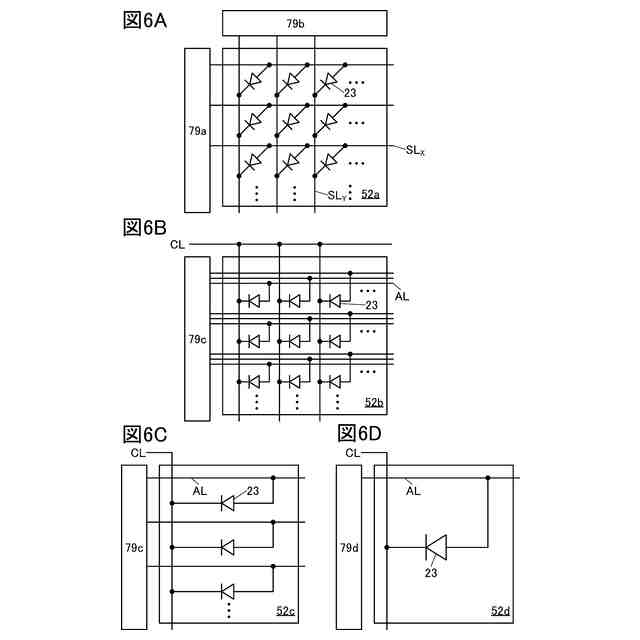

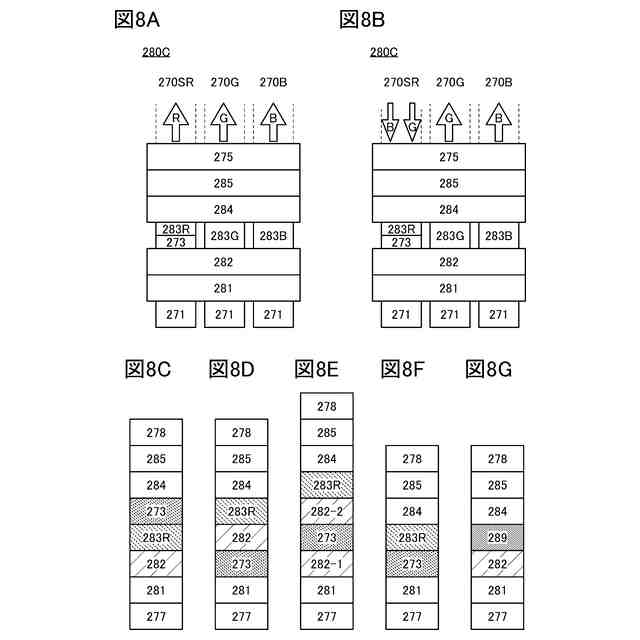

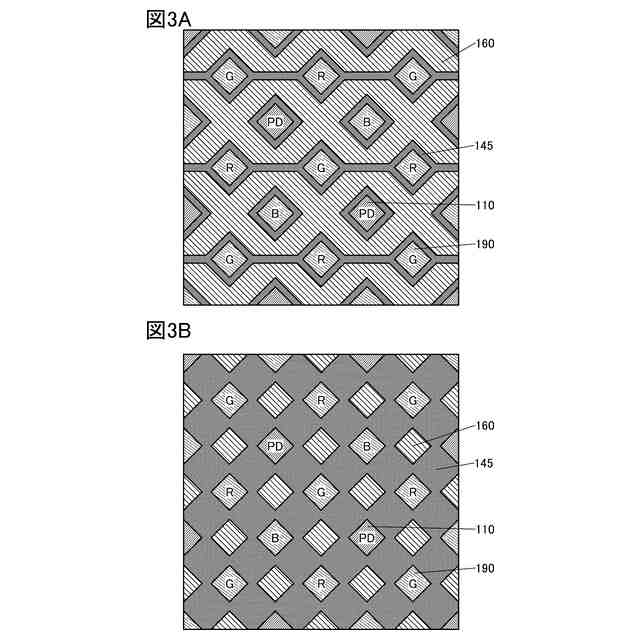

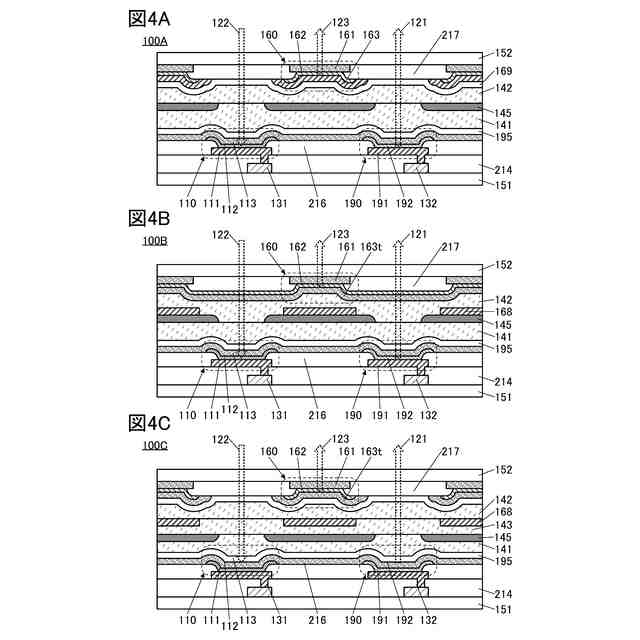

本発明の一態様は、第１の発光素子と、第２の発光素子と、受光素子と、遮光層を有する表示装置である。第１の発光素子と、受光素子とは、同一面上に並べて配置される。遮光層は、第１の発光素子及び受光素子よりも上部に設けられる。第２の発光素子は、遮光層よりも上部に設けられる。第１の発光素子は、上方に可視光を発する機能を有する。第２の発光素子は、上方に不可視光を発する機能を有する。受光素子は、可視光及び不可視光に感度を有する光電変換素子である。また、平面視において、遮光層は、第１の発光素子と受光素子の間に位置する部分を有する、また、平面視において、第２の発光素子は、遮光層と重なり、且つ、遮光層の輪郭よりも内側に位置する。
（【００１１】以降は省略されています）
