公開番号2025156997
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059801
出願日2024-04-02
発明の名称投射システム
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類G03B 21/14 20060101AFI20251007BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】意匠的外観の低下を抑制しつつ、操作性に優れた投射システムを提供する。
【解決手段】本発明の投射システムは、投射面に投射される投射画像として光を射出するプロジェクターと、プロジェクターを収容する投射キャビネットと、物体が載置される保持部材と、を備える投射システムであって、投射キャビネットは、プロジェクターの構造に応じて配置された第1開口および投射キャビネットを使用者が把持するための第2開口を有するハウジングと、ハウジングに配置され、プロジェクターが設置される設置部と、を有し、保持部材は、第1開口および第2開口のうち少なくとも一方に着脱可能に取り付けられる。
【選択図】図5
特許請求の範囲【請求項１】
投射面に投射される投射画像として光を射出するプロジェクターと、前記プロジェクターを収容する投射キャビネットと、物体が載置される保持部材と、を備える投射システムであって、
前記投射キャビネットは、前記プロジェクターの構造に応じて配置された第１開口および前記投射キャビネットを使用者が把持するための第２開口を有するハウジングと、前記ハウジングに配置され、前記プロジェクターが設置される設置部と、を有し、
前記保持部材は、前記第１開口および前記第２開口のうち少なくとも一方に着脱可能に取り付けられる、
投射システム。
続きを表示（約 1,200 文字）【請求項２】
前記第１開口は、前記プロジェクターが内部に取り込んで前記プロジェクター内に配置される熱源を冷却するための空気が通過する吸気口であり、
前記保持部材は、前記吸気口に着脱可能に取り付けられる、
請求項１に記載の投射システム。
【請求項３】
前記第１開口は、前記プロジェクター内に配置された熱源を冷却して排出される排気が通過する排気口であり、
前記保持部材は、前記排気口に着脱可能に取り付けられる、
請求項１に記載の投射システム。
【請求項４】
前記保持部材は、
前記物体を載置して保持する保持面を有する保持部と、
前記保持面に沿う方向に沿って前記保持部から延出し、前記第１開口および前記第２開口のうち少なくとも一方に挿入される挿入部と、
前記保持面に交差する方向に沿って前記挿入部から延出し、前記ハウジングの内壁に当接する第１係止部と、
前記保持面に対して前記第１係止部が延出する側と反対側に設けられ、前記挿入部の根元側で前記ハウジングの外壁に当接する第２係止部と、
を有する、
請求項２または請求項３に記載の投射システム。
【請求項５】
前記保持部材は、前記保持部に設けられ前記保持面を貫通する貫通口を有する、
請求項４に記載の投射システム。
【請求項６】
前記保持部材が取り付けられる少なくとも前記第１開口および前記第２開口のうち一方は、前記投射面を正面にして前記ハウジングの側方に配置されている、
請求項１から請求項３のうちのいずれか一項に記載の投射システム。
【請求項７】
前記保持部材は、折り曲げ加工された１枚の金属板により構成されている、
請求項１から請求項３のうちのいずれか一項に記載の投射システム。
【請求項８】
前記第１開口は、前記プロジェクターから射出された光が通過する投射口であり、
前記保持部材は、前記投射口に着脱可能に取り付けられる、
請求項１に記載の投射システム。
【請求項９】
前記保持部材は、
前記物体が載置される保持面を有する保持部と、
前記保持面に沿う方向に沿って前記保持部から延出し、前記ハウジングの外壁に当接する第１係止部と、
前記保持面に交差する方向に沿って前記第１係止部から延出し、前記投射口の内周縁に当接する第２係止部と、
前記保持面に沿う方向に沿って前記第２係止部から延出し、前記ハウジングの内壁に当接する第３係止部と、
を有する、
請求項８に記載の投射システム。
【請求項１０】
前記保持部材は、前記保持部に設けられ前記保持面を貫通する貫通口を有する、
請求項９に記載の投射システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、投射システムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
プロジェクターを載置した状態で移動可能な什器として、特許文献１、２に記載のキャビネットが知られている。特許文献１に記載のキャビネットは、プロジェクターを操作する操作用機器を内部の棚板に載置した状態で天板にプロジェクターを載置する構造を採用している。また、特許文献２に記載のキャビネットは、キャビネット本体の側板に設けられた複数の取付孔に取り付けた物品保持部材によって操作用機器等の物品を保持する構造を採用している。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－２８７７６４号公報
特開２００３－００９９６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載のキャビネットでは、キャビネット内部の操作用機器を操作する場合、天板からプロジェクターを移動させる必要があるため、操作用機器へのアクセスに手間がかかりユーザーにとって不便であった。また、上記特許文献２に記載のキャビネットでは、キャビネット本体に設けられた複数の取付孔によりキャビネットの意匠的外観が損なわれてしまう。
【課題を解決するための手段】
【０００５】
上記の課題を解決するために、本発明の１つの態様によれば、投射面に投射される投射画像として光を射出するプロジェクターと、前記プロジェクターを収容する投射キャビネットと、物体が載置される保持部材と、を備える投射システムであって、前記投射キャビネットは、前記プロジェクターの構造に応じて配置された第１開口および前記投射キャビネットを使用者が把持するための第２開口を有するハウジングと、前記ハウジングに配置され、前記プロジェクターが設置される設置部と、を備え、前記保持部材は、前記第１開口および前記第２開口のうち少なくとも一方に着脱可能に取り付けられる、投射システムが提供される。
【図面の簡単な説明】
【０００６】
第１実施形態の投射システムの構成および設置態様を示す正面斜視図である。
投射システムの概略構成および設置の態様を示す背面斜視図である。
投射システムの概略構成および設置の態様を示す右側面図である。

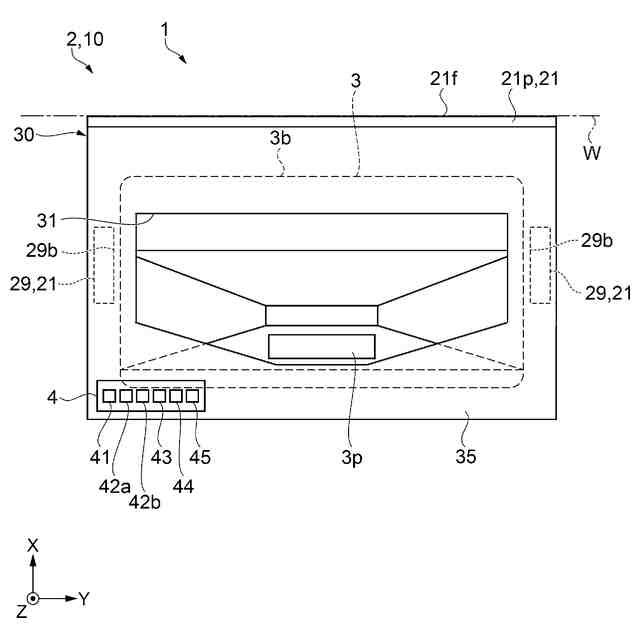

投射システムの概略構成および設置の態様を示す上面図である。

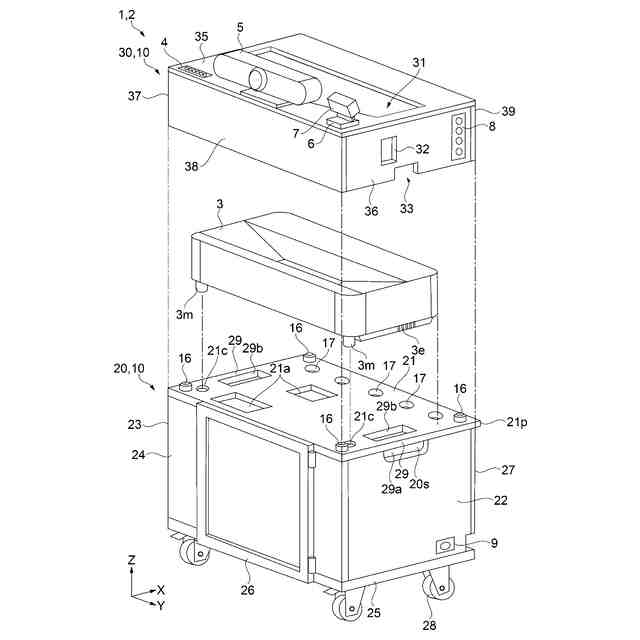

投射キャビネットの分解斜視図である。
キャビネット本体の分解斜視図である。
投射キャビネットの概略構成を示す正面斜視図である。
投射キャビネットの概略構成を示す背面斜視図である。
突起の拡大右側面図である。
保持部材の構成を示す斜視図である。
保持部材を第１穴に取り付けた状態を示す断面図である。
操作パネルの平面図である。
コントローラーの構成を示すブロック図である。
投射キャビネットのケーブリングの一例を示す図である。
第２実施形態の保持部材の概略構成を示す斜視図である。
保持部材をキャビネット本体に取り付けた状態を示す断面図である。
第３実施形態の保持部材の概略構成を示す斜視図である。
保持部材をキャビネット本体に取り付けた状態を示す断面図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施形態について、図面を参照して説明する。
なお、以下の各図面においては各構成要素を見やすくするため、構成要素によってサイズの縮尺を異ならせて示すことがある。
また、以下では、説明の便宜上、互いに直交する３つの軸をＸ軸、Ｙ軸およびＺ軸とし、Ｘ軸に平行な方向を「Ｘ軸方向」、Ｙ軸に平行な方向を「Ｙ軸方向」、Ｚ軸に平行な方向を「Ｚ軸方向」とも言う。また、各軸の矢印方向先端側を「プラス側」とも言い、反対側を「マイナス側」とも言う。また、以下では、Ｘ軸方向マイナス側の面を「正面」、Ｘ軸方向プラス側の面を「背面」、Ｙ軸方向マイナス側の面を「左側面」、Ｙ軸方向プラス側の面を「右側面」、Ｚ軸方向プラス側の面を「上面」、Ｚ軸方向マイナス側の面を「下面」とも言う。
【０００８】
（第１実施形態）
本発明の投射システムの一実施形態について図面を参照しつつ説明する。

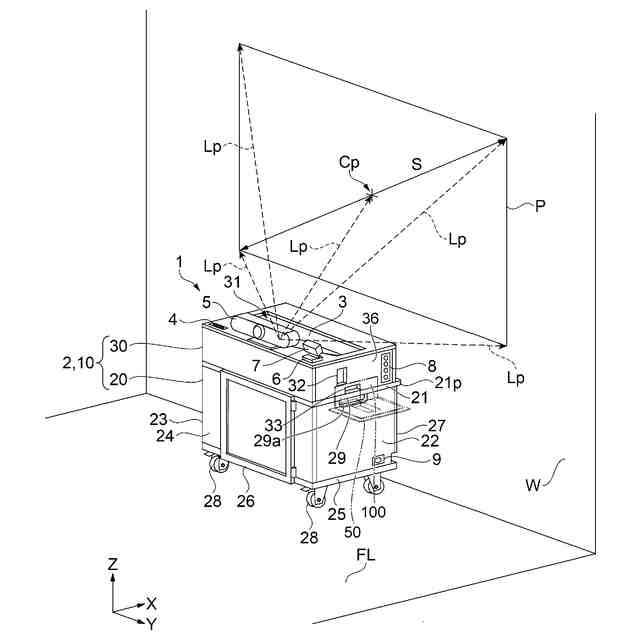

図１は、本実施形態の投射システム１の概略構成および設置の態様を示す正面斜視図である。図２は、投射システム１の概略構成および設置の態様を示す背面斜視図である。図３は、投射システム１の概略構成および設置の態様を示す右側面図である。図４は、投射システム１の概略構成および設置の態様を示す上面図である。なお、図３および図４では、後述するＷｅｂカメラ５、コントローラー６、補正ユニット７、および保持部材５０の記載を省略している。
【０００９】
図１または図２に示すように、投射システム１は、投射キャビネット２と、投射キャビネット２に搭載されるプロジェクター３と、プロジェクター３に対して所定の信号を出力する出力機器１００が載置される保持部材５０と、を有する。投射キャビネット２は、什器と言い換えることができる。出力機器１００には、例えば、パーソナルコンピューター、あるいは、タブレットやスマートフォンの携帯可能な端末機器等が用いられている。
【００１０】
投射キャビネット２は、キャビネット本体１０と操作パネル４とを有する。本実施形態において、キャビネット本体１０は、ハウジングの一例である。本実施形態において、出力機器１００は、物体の一例である。すなわち、本実施形態において物体の一例である出力機器１００は、投射システム１の使用者であるユーザーによって操作される操作体である。
キャビネット本体１０は、ロアアセンブリ２０とアッパーアセンブリ３０とを有し、全体として、箱型である。
保持部材５０は、キャビネット本体１０に対して着脱可能に取り付けられる。保持部材５０の構成については後述する。
（【００１１】以降は省略されています）
