公開番号2025154692
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057834
出願日2024-03-29
発明の名称インジケータ及びアウターミラー
出願人トヨタ自動車株式会社,株式会社村上開明堂
代理人個人,個人,個人,個人,個人,個人
主分類B60R 1/06 20060101AFI20251002BHJP(車両一般)
要約【課題】アウターミラーにおける物体の視認性を高める。
【解決手段】車両100のアウターミラー1に設けられるインジケータ30は、アウターミラーのミラー部材10の鏡面部13に形成された光透過部36と、ミラー部材の外部に露出する露出面11側とは反対側に、光透過部を通って光を発することができるように配置された発光部33と、を備える。光透過部は、それぞれ水平方向に延びると共に鉛直方向に並んで配置された複数の線状透過部37を有する。
【選択図】図4
特許請求の範囲【請求項１】
車両のアウターミラーに設けられるインジケータであって、
前記アウターミラーのミラー部材の鏡面部に形成された光透過部と、
前記ミラー部材の外部に露出する露出面側とは反対側に、前記光透過部を通って光を発することができるように配置された発光部と、を備え、
前記光透過部は、それぞれ水平方向に延びると共に鉛直方向に並んで配置された複数の線状透過部を有する、インジケータ。
続きを表示（約 580 文字）【請求項２】
前記光透過部は、前記複数の線状透過部が全体として一つの閉じた平面図形を構成するように形成される、請求項１に記載のインジケータ。
【請求項３】
前記光透過部は、前記複数の線状透過部が全体として一つの三角形を構成するように形成される、請求項２に記載のインジケータ。
【請求項４】
前記光透過部は、前記複数の線状透過部が全体として、底辺が水平に延びる一つの三角形を構成するように形成される、請求項３に記載のインジケータ。
【請求項５】
前記光透過部は、前記複数の線状透過部のみから構成される、請求項１～４のいずれか１項に記載のインジケータ。
【請求項６】
前記発光部は、発光体と、該発光体と前記光透過部との間に配置されたレンズと、を備える、請求項１～４のいずれか１項に記載のインジケータ。
【請求項７】
前記発光部の周りに配置されたハウジングを更に備え、
前記ハウジングの内面は鏡面状に形成される、請求項６に記載のインジケータ。
【請求項８】
請求項１～４のいずれか１項に記載のインジケータを有するアウターミラーであって、
前記光透過部は、前記ミラー部材の車幅方向の中心よりも外側において前記鏡面部に形成される、アウターミラー。

発明の詳細な説明【技術分野】
【０００１】
本開示は、インジケータ及びアウターミラーに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来から、発光するインジケータを有するアウターミラーが知られている（特許文献１、２）。特に、特許文献１に記載のドアミラーのインジケータは、三角形環状の外マークと、三角形状の内マークとを有し、外マークは内マークの全周を囲むように配置されている。また、特許文献１に記載のドアミラーでは、外マーク及び内マークの位置において反射膜が設けられておらず、よってこの位置ではドアミラーの内外で光が透過される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２１８１１３号公報
米国特許第８２４２８９６号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のドアミラーでは、外マーク及び内マークが位置する領域に反射膜が設けられていない。したがって、この領域に対応する位置に他車両等の物体が位置しても、ドライバは必ずしもその物体を適切に視認することができない可能性がある。
【０００５】
上記課題に鑑みて、本開示の目的は、アウターミラーにおける物体の視認性を高めることにある。
【課題を解決するための手段】
【０００６】
本開示の要旨は以下のとおりである。
【０００７】
（１）車両のアウターミラーに設けられるインジケータであって、
前記アウターミラーのミラー部材の鏡面部に形成された光透過部と、
前記ミラー部材の外部に露出する露出面側とは反対側に、前記光透過部を通って光を発することができるように配置された発光部と、を備え、
前記光透過部は、それぞれ水平方向に延びると共に鉛直方向に並んで配置された複数の線状透過部を有する、インジケータ。
（２）前記光透過部は、前記複数の線状透過部が全体として一つの閉じた平面図形を構成するように形成される、上記（１）に記載のインジケータ。
（３）前記光透過部は、前記複数の線状透過部が全体として一つの三角形を構成するように形成される、上記（２）に記載のインジケータ。
（４）前記光透過部は、前記複数の線状透過部が全体として、底辺が水平に延びる一つの三角形を構成するように形成される、上記（３）に記載のインジケータ。
（５）前記光透過部は、前記複数の線状透過部のみから構成される、上記（１）～（４）のいずれか１つに記載のインジケータ。
（６）前記発光部は、発光体と、該発光体と前記光透過部との間に配置されたレンズと、を備える、上記（１）～（５）のいずれか１つに記載のインジケータ。
（７）前記発光部の周りに配置されたハウジングを更に備え、
前記ハウジングの内面は鏡面状に形成される、上記（６）に記載のインジケータ。
（８）上記（１）～（７）のいずれか１つに記載のインジケータを有するアウターミラーであって、
前記光透過部は、前記ミラー部材の車幅方向の中心よりも外側において前記鏡面部に形成される、アウターミラー。
【発明の効果】
【０００８】
本開示によれば、アウターミラーにおける物体の視認性を高めることができる。
【図面の簡単な説明】
【０００９】
図１は、ドアミラーを備えた車両を概略的に示す斜視図である。
図２は、ドアミラーを概略的に示す斜視図である。
図３は、図２の面ＩＩＩ－ＩＩＩに沿った、ミラー部材の断面図である。

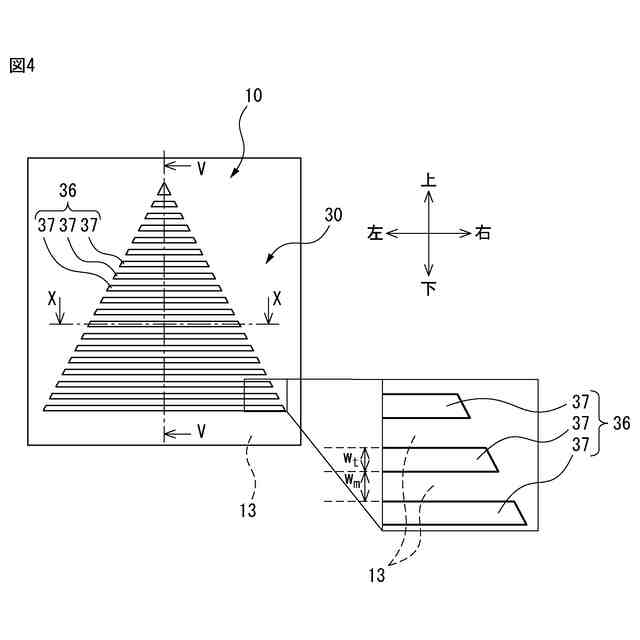

図４は、図２の領域Ｒを拡大して示した図である。
図５は、図４の線Ｖ－Ｖに沿って見た、インジケータの断面図である。

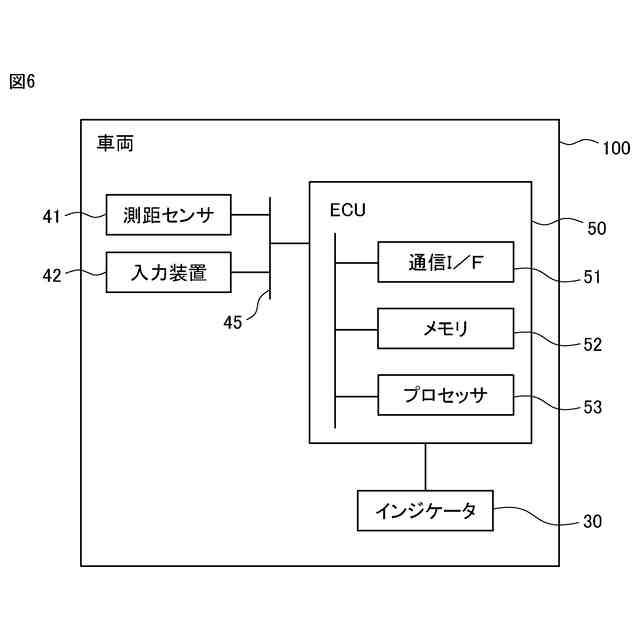

図６は、車両の機器構成を示す概略的なブロック図である。

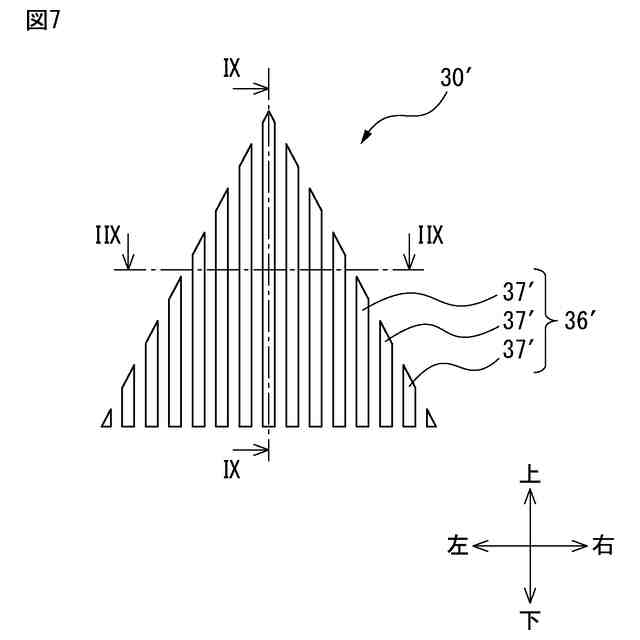

図７は、鉛直方向に延びる線状透過部を有する光透過部を拡大して示した、図４と同様な図である。
図８は、図７の線ＩＩＸ－ＩＩＸに沿って見た、インジケータの断面図である。
図９は、図７の線ＩＸ－ＩＸに沿って見た、図５と同様なインジケータの断面図である。
図１０は、図４の線Ｘ－Ｘに沿って見た、図８と同様なインジケータの断面図である。
図１１は、図４の線Ｖ－Ｖに沿って見た、図５と同様なインジケータの断面図である。
図１２は、一つの変形例に係るインジケータの光透過部を拡大して示した、図４と同様な図である。
図１３は、別の一つの変形例に係るインジケータの光透過部を拡大して示した、図４と同様な図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して実施形態について詳細に説明する。なお、以下の説明では、同様な構成要素には同一の参照番号を付す。
（【００１１】以降は省略されています）
