公開番号2025151682
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053227
出願日2024-03-28
発明の名称索体引留金具
出願人東京製綱株式会社
代理人個人,個人,個人,個人
主分類F16G 11/04 20060101AFI20251002BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】ワイヤロープ等の索体を引留めるための、くさびを用いた金具(索体引留金具)に関し、より使い勝手に優れた索体引留金具を提供すること。

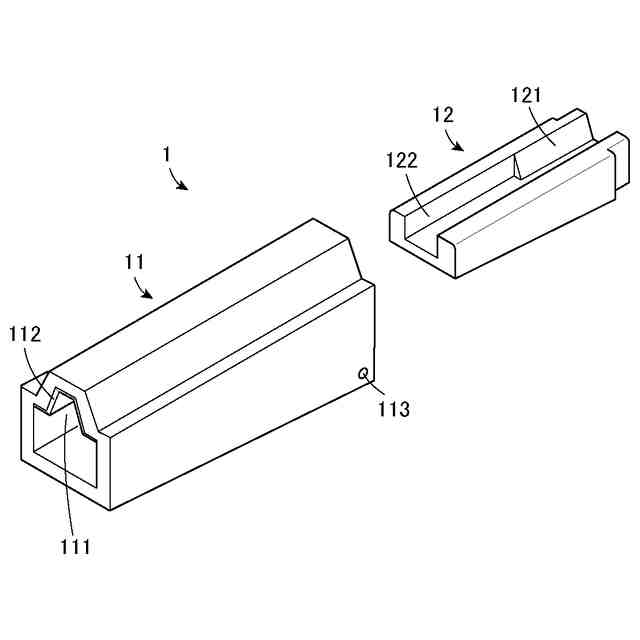

【解決手段】索体が挿通される筒状体部を備える嵌合部材11と、前記筒状体部に挿入されるくさび形状部分を有し、前記筒状体部内で索体と当接する打ち込み部材12と、を備え、打ち込み部材12の、索体と接触する側の面において、索体と2面で接するように構成されたV字状溝部121と、V字状溝部121よりも索体に対する締結力が小さくなる弱締結部122と、が形成されている、索体引留金具1。
【選択図】図1
特許請求の範囲【請求項１】
索体が挿通される筒状体部を備える嵌合部材と、
前記筒状体部に挿入されるくさび形状部分を有し、前記筒状体部内で前記索体と当接する打ち込み部材と、を備え、

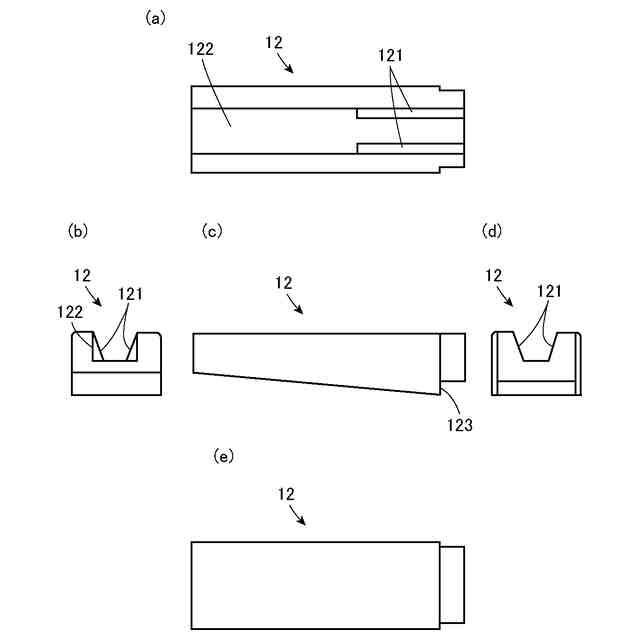

前記打ち込み部材の、前記索体と接触する側の面において、
前記索体と２面で接するように構成されたＶ字状溝部と、
前記Ｖ字状溝部よりも前記索体に対する締結力が小さくなる弱締結部と、
が形成されている、索体引留金具。
続きを表示（約 260 文字）【請求項２】
前記弱締結部が、前記Ｖ字状溝部に対して、前記打ち込み部材の打ち込み方向の前方側に形成されている、請求項１に記載の索体引留金具。
【請求項３】
前記弱締結部が、前記打ち込み部材の打ち込み方向に直交する断面において、凹字状の形状を有する、請求項１に記載の索体引留金具。
【請求項４】
前記打ち込み部材の打ち込み方向における、前記Ｖ字状溝部及び前記弱締結部の形成範囲に対する前記弱締結部の形成範囲の割合が、４０％以上である、請求項１から３の何れかに記載の索体引留金具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤロープ等の索体を引留めるための索体引留金具に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ワイヤロープ等の索体を引留めるための金具として、くさびを用いた金具が用いられている。特許文献１では、このようなくさびを用いた金具（くさびクランプ）に関する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６００９６１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１で開示されるくさびクランプ（索体引留金具）は、特許文献１に記載されているように、索体に張力がかかった際において、索体とくさび部材の間の滑りが抑止され、これらが一体のものとして拘束部材（筒状の部材）の中に入り込んでより高い締結力が得られるように構成されており、優れた締結力を有している。
特許文献１で開示されるくさびクランプの原理を利用した索体引留金具は、作業性にも優れ、且つ、前述のように高い定着効率が得られるため、より多くの用途で用いられるようになってきている。
このような用途の多様化に伴い、より使い勝手のよい索体引留金具が求められている。
【０００５】
本発明は、上記の点に鑑み、ワイヤロープ等の索体を引留めるための、くさびを用いた金具（索体引留金具）に関し、より使い勝手のよい索体引留金具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
（構成１）
索体が挿通される筒状体部を備える嵌合部材と、前記筒状体部に挿入されるくさび形状部分を有し、前記筒状体部内で前記索体と当接する打ち込み部材と、を備え、前記打ち込み部材の、前記索体と接触する側の面において、前記索体と２面で接するように構成されたＶ字状溝部と、前記Ｖ字状溝部よりも前記索体に対する締結力が小さくなる弱締結部と、が形成されている、索体引留金具。
【０００７】
（構成２）
前記弱締結部が、前記Ｖ字状溝部に対して、前記打ち込み部材の打ち込み方向の前方側に形成されている、構成１に記載の索体引留金具。
【０００８】
（構成３）
前記弱締結部が、前記打ち込み部材の打ち込み方向に直交する断面において、凹字状の形状を有する、構成１又は２に記載の索体引留金具。
【０００９】
（構成４）
前記打ち込み部材の打ち込み方向における、前記Ｖ字状溝部及び前記弱締結部の形成範囲に対する前記弱締結部の形成範囲の割合が、４０％以上である、構成１から３の何れかに記載の索体引留金具。
【発明の効果】
【００１０】
本発明によれば、ワイヤロープ等の索体を引留めるための、くさびを用いた金具（索体引留金具）に関し、より使い勝手のよい索体引留金具を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
