特許ウォッチ

公開番号2025150742
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051792
出願日2024-03-27
発明の名称粘着剤および粘着シート
出願人リンテック株式会社
代理人個人,個人
主分類C09J 201/00 20060101AFI20251002BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】瞬間的な貼付性に優れるとともに、リサイクルが可能な粘着剤および粘着シートを提供する。
【解決手段】非重合性シクロデキストリン化合物を含有する粘着剤であって、ゲル分率が30%以下であり、上記粘着剤からなる厚さ50μmの粘着剤層(11)を、ソーダライムガラスに貼付してJIS Z0237:2009に準拠した保持力試験をした場合に、試験温度40℃、貼付面積25mm×25mm、荷重9.8N、保持時間3時間の条件で落下しない粘着剤。

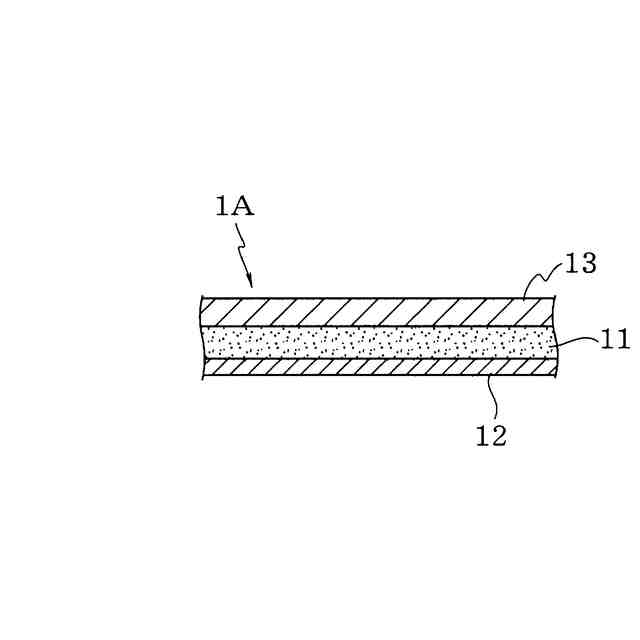

【選択図】図1
特許請求の範囲【請求項１】

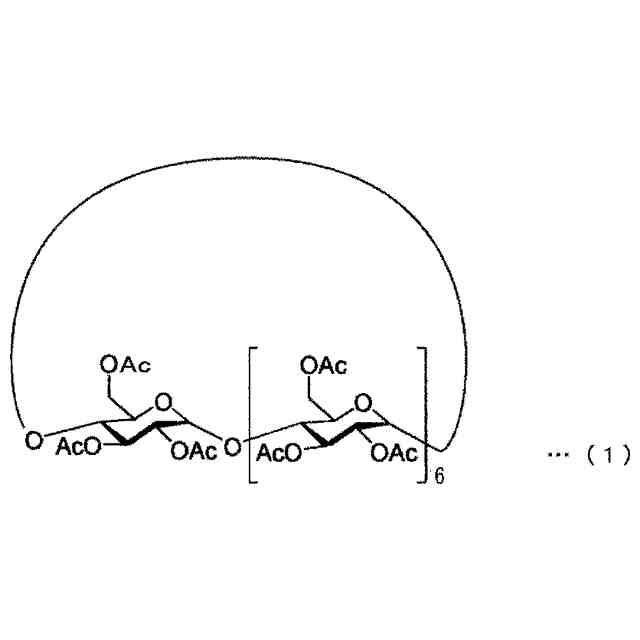

非重合性シクロデキストリン化合物を含有する粘着剤であって、
ゲル分率が、３０％以下であり、
前記粘着剤からなる厚さ５０μｍの粘着剤層を、ソーダライムガラスに貼付してＪＩＳＺ０２３７：２００９に準拠した保持力試験をした場合に、試験温度４０℃、貼付面積２５ｍｍ×２５ｍｍ、荷重９．８Ｎ、保持時間３時間の条件で落下しない
ことを特徴とする粘着剤。
続きを表示（約 820 文字）【請求項２】
前記非重合性シクロデキストリン化合物の重量平均分子量が、５００以上、５０００以下であることを特徴とする請求項１に記載の粘着剤。
【請求項３】
ゲルパーミエーションクロマトグラフィー法により測定した結果、重量平均分子量５００以上の範囲に複数のピークを有し、
二番目に大きい面積を有するピークの面積に対する、最大面積を有するピークの面積の比が、１以上、４０以下である
ことを特徴とする請求項１に記載の粘着剤。
【請求項４】
２５℃における貯蔵弾性率Ｇ’（２５）が、０．０１ＭＰａ以上、１０ＭＰａ以下であることを特徴とする請求項１に記載の粘着剤。
【請求項５】
４０℃における貯蔵弾性率Ｇ’（４０）が、０．０１ＭＰａ以上、１０ＭＰａ以下であることを特徴とする請求項１に記載の粘着剤。
【請求項６】
２５℃における貯蔵弾性率Ｇ’（２５）に対する４０℃における貯蔵弾性率Ｇ’（４０）の比が、０．０１以上、１以下であることを特徴とする請求項１に記載の粘着剤。
【請求項７】
ヤング率が、０．０１ＭＰａ以上、１０ＭＰａ以下であることを特徴とする請求項１に記載の粘着剤。
【請求項８】
厚さ５００μｍ、幅１０ｍｍに成形し、２３℃、５０％ＲＨの環境下で、測定長２０ｍｍ、引張速度２００ｍｍ／分で破断伸度まで伸長したときの破断エネルギーが、１．４０ＭＪ／ｍ
３
以上であることを特徴とする請求項１に記載の粘着剤。
【請求項９】
アクリル系粘着剤であることを特徴とする請求項１に記載の粘着剤。
【請求項１０】
（メタ）アクリル酸エステル重合体と、前記非重合性シクロデキストリン化合物とを含有することを特徴とする請求項１に記載の粘着剤。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着剤および粘着シートに関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、循環型社会の構築を求める声が高まっており、種々の製品、種々の材料に対してリサイクル性が要求されている。
【０００３】
ところで、最近、シクロデキストリンモノマーを利用した新規な材料が提案されている。具体的に、特許文献１には、ホスト基及びゲスト基の相互作用によって架橋された架橋重合体を含む高分子材料であって、ホスト基がシクロデキストリンから一つの水素原子又は一つの水酸基を除した１価の基であり、上記架橋重合体が所定の繰り返し構成単位を含む高分子材料が提案されている。
【０００４】
また、特許文献２には、ホスト基含有モノマーのホスト基と、ゲスト基含有モノマーのゲスト基とから形成され、ホスト基含有モノマーが（メタ）アクリロイル基を有するシクロデキストリンモノマー誘導体であり、ゲスト基含有モノマーがビニル基を有する所定のモノマーである包接錯体が提案されている。
【先行技術文献】
【特許文献】
【０００５】
特許第６６３６６１０号公報
特許第６２３９０４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
前述した背景から、粘着シートの粘着剤層もリサイクルできることが望ましい。なお、特許文献１および２には、粘着シートの粘着剤に関する記載はなく、また、リサイクル性についても何ら言及されていない。
【０００７】
ところで、粘着シートは各種被着体を固定するために使用されるが、用途によっては、被着体に瞬間的に貼付できることが求められる。
【０００８】
本発明は、上記のような実情に鑑みてなされたものであり、瞬間的な貼付性に優れるとともに、リサイクルが可能な粘着剤および粘着シートを提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記目的を達成するために、第１に本発明は、非重合性シクロデキストリン化合物を含有する粘着剤であって、ゲル分率が、３０％以下であり、前記粘着剤からなる厚さ５０μｍの粘着剤層を、ソーダライムガラスに貼付してＪＩＳＺ０２３７：２００９に準拠した保持力試験をした場合に、試験温度４０℃、貼付面積２５ｍｍ×２５ｍｍ、荷重９．８Ｎ、保持時間３時間の条件で落下しないことを特徴とする粘着剤を提供する（発明１）。
【００１０】
上記発明（発明１）に係る粘着剤は、非重合性シクロデキストリン化合物を含み、ゲル分率が３０％以下であることにより、溶剤溶解性に優れたものとなり、粘着剤のリサイクルが可能なものとなる。すなわち、当該粘着剤を所定の溶剤に浸漬等することにより、粘着剤が当該溶剤に溶解し、基材等から脱落する。溶剤に溶解した粘着剤は、溶剤を揮発等させることにより、再利用することができる。また、上記粘着剤は、非重合性シクロデキストリン化合物を含み、ゲル分率が３０％以下であり、保持力が上記条件を満たすことにより、瞬間的な貼付性（瞬間貼付性）に優れ、かつ、その貼付状態を長時間保持することができる。

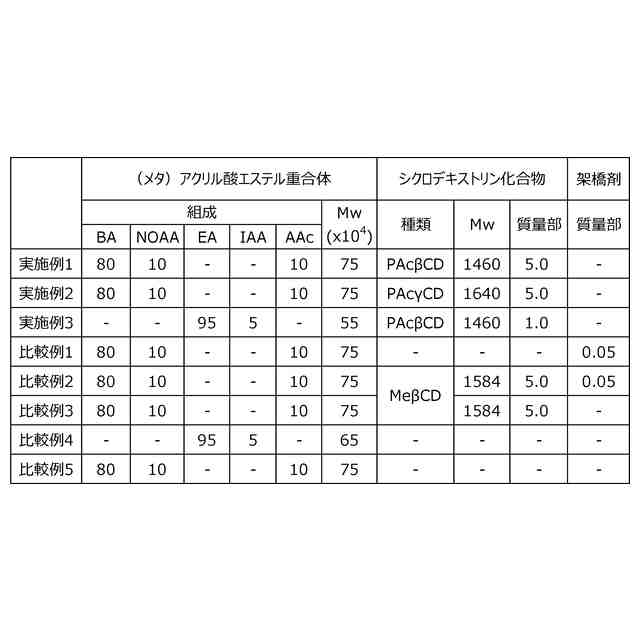

（【００１１】以降は省略されています）

関連特許
