公開番号2025150250
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051044
出願日2024-03-27
発明の名称弾性体ローラ
出願人株式会社サトー
代理人弁理士法人グローバル・アイピー東京
主分類B65H 5/06 20060101AFI20251002BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】台紙なしラベルに対応した弾性体ローラにおいて、非粘着性の持続性を向上させる。
【解決手段】本発明のある態様は、粘着面を有する帯状部材の前記粘着面を接触させながら前記帯状部材を移送するための弾性体ローラであって、ローラシャフトと、ローラシャフトの外周に取り付けられている第1弾性材と、第1弾性材の外周に取り付けられている第2弾性材と、を備える。第2弾性材の表面には、凹領域と凸領域を有する凹凸構造が設けられる。凹凸構造は、それぞれ所定の形状パターンを有する複数のパターン領域をローラシャフトの周方向および軸方向に互いに隣接するように配置された構成である。
【選択図】図3
特許請求の範囲【請求項１】
粘着面を有する帯状部材の前記粘着面を接触させながら前記帯状部材を移送するための弾性体ローラであって、
ローラシャフトと、
前記ローラシャフトの外周に取り付けられている第１弾性材と、
前記第１弾性材の外周に取り付けられている第２弾性材と、
を備え、
前記第２弾性材の表面には、凹領域と凸領域を有する凹凸構造が設けられ、
前記凹凸構造は、それぞれ所定の形状パターンを有する複数のパターン領域を前記ローラシャフトの周方向および軸方向に互いに隣接するように配置された構成である、
弾性体ローラ。
続きを表示（約 910 文字）【請求項２】
前記凹凸構造は、それぞれ異なる形状パターンを有する所定数のパターン領域からなる一群が、前記ローラシャフトの周方向および軸方向に繰り返された構成であり、
前記一群において前記所定数のパターン領域は、一方向に沿って設けられている、
請求項１に記載された弾性体ローラ。
【請求項３】
前記第２弾性材の表面のうち前記凹領域が占める比率が４５～７５％の範囲内であり、前記凸領域が占める比率が２５～５５％の範囲内である、
請求項１又は２に記載された弾性体ローラ。
【請求項４】
前記一方向は、前記ローラシャフトの軸方向に対して傾斜している方向である、
請求項２に記載された弾性体ローラ。
【請求項５】
前記所定数のパターン領域の各々は、種類がそれぞれ異なる所定数の文字、図形、又は記号に対応した所定数の要素形状を有し、
前記所定数の要素形状の各々は、同一種類であって形態が異なる複数の文字形態、図形形態、又は記号形態の中から選択された形態をなしている、
請求項２に記載された弾性体ローラ。
【請求項６】
前記凸領域における前記要素形状は、尖鋭部分がないように構成されている、
請求項５に記載された弾性体ローラ。
【請求項７】
前記凹領域および前記凸領域の算術平均高さＳａが０．５μｍ～５μｍの範囲内である、
請求項１又は２に記載された弾性体ローラ。
【請求項８】
前記第１弾性材は非導電性であり、前記第２弾性材は導電性である、
請求項１から７のいずれか一項に記載された弾性体ローラ。
【請求項９】
前記第２弾性材は、前記第１弾性材の前記ローラシャフトの軸方向の端部の少なくとも一部を覆うように形成されている、
請求項１又は２に記載された弾性体ローラ。
【請求項１０】
前記第２弾性材は、前記ローラシャフトとは非接触である
請求項９に記載された弾性体ローラ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、弾性体ローラに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ラベルプリンタとして台紙なしラベルを使用するプリンタが知られている。台紙上に剥離可能にラベルの裏面の粘着剤層が仮着された台紙有りラベルと異なり、台紙なしラベルは台紙を用いないので、省資源に寄与する。プリンタにおいて台紙なしラベルを搬送する場合、ラベルの粘着剤層がプラテンローラの表面に接触した状態で搬送することになるため、ジャムが生じないような非粘着性と、ラベルを搬送させる搬送力が使用期間において低下しない搬送力の持続性と、が求められる。
【０００３】
かかる観点から、台紙なしラベルに対応してラベル等の印字媒体を搬送するプラテンローラ等の弾性体ローラが種々提案されている。例えば特許文献１には、ローラシャフトの外周に設けた内層側弾性材と、内層側弾性材の外周に設けてラベル等の帯状部材に接触する被覆層と、を有する弾性材を備え、被覆層が、Ｃ硬度が２０度以下のシリコーン樹脂から構成される弾性体ローラが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－０９７８８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来の台紙なしラベルに対応した弾性体ローラは、時間の経過とともに非粘着性が低下し、非粘着性の持続性に課題がある。
【０００６】
そこで、本発明は、台紙なしラベルに対応した弾性体ローラにおいて、非粘着性の持続性を向上させることを目的とする。
【課題を解決するための手段】
【０００７】
本発明のある態様は、粘着面を有する帯状部材の前記粘着面を接触させながら前記帯状部材を移送するための弾性体ローラであって、
ローラシャフトと、
前記ローラシャフトの外周に取り付けられている第１弾性材と、
前記第１弾性材の外周に取り付けられている第２弾性材と、
を備え、
前記第２弾性材の表面には、凹領域と凸領域を有する凹凸構造が設けられ、
前記凹凸構造は、それぞれ所定の形状パターンを有する複数のパターン領域を前記ローラシャフトの周方向および軸方向に互いに隣接するように配置された構成である、
弾性体ローラである。
【発明の効果】
【０００８】
本発明のある態様によれば、台紙なしラベルに対応した弾性体ローラにおいて、非粘着性の持続性が向上する。
【図面の簡単な説明】
【０００９】
一実施形態のプラテンローラを含むプリンタの内部機構を示す図である。
台紙なしラベルをロール状に巻回した状態の斜視図である。

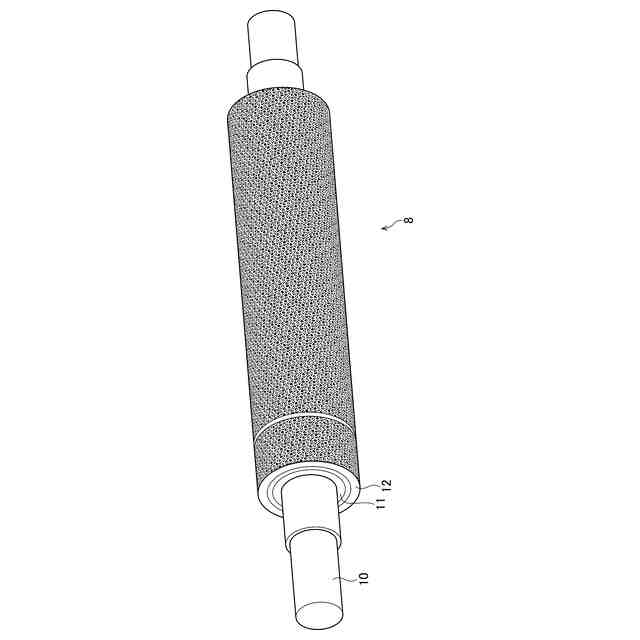

一実施形態のプラテンローラの斜視図である。
一実施形態のプラテンローラの断面図である。

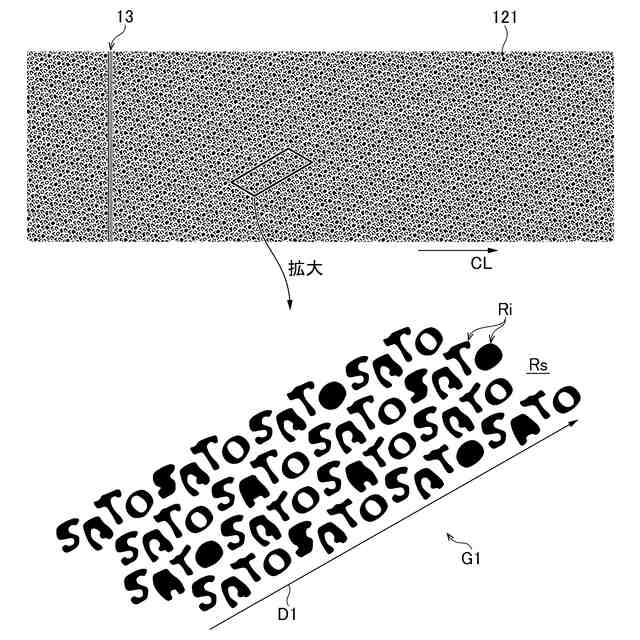

一実施形態のプラテンローラの表面の形態を説明する図である。

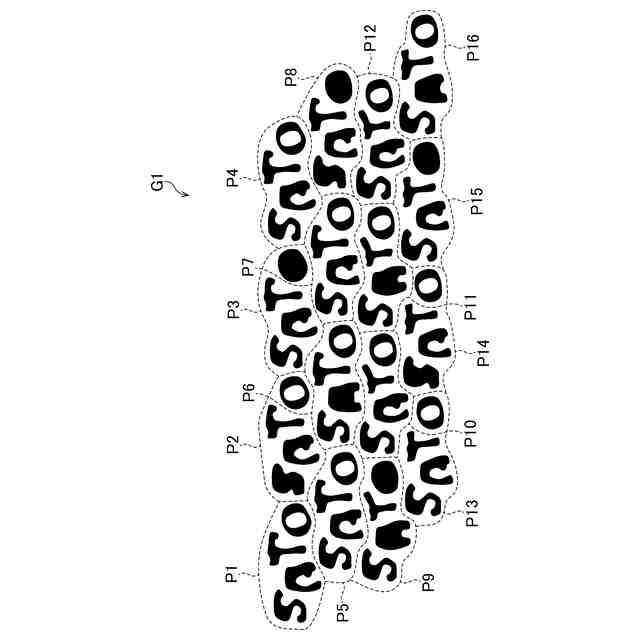

一実施形態のプラテンローラの表面に設けられるパターン領域群を示す図である。

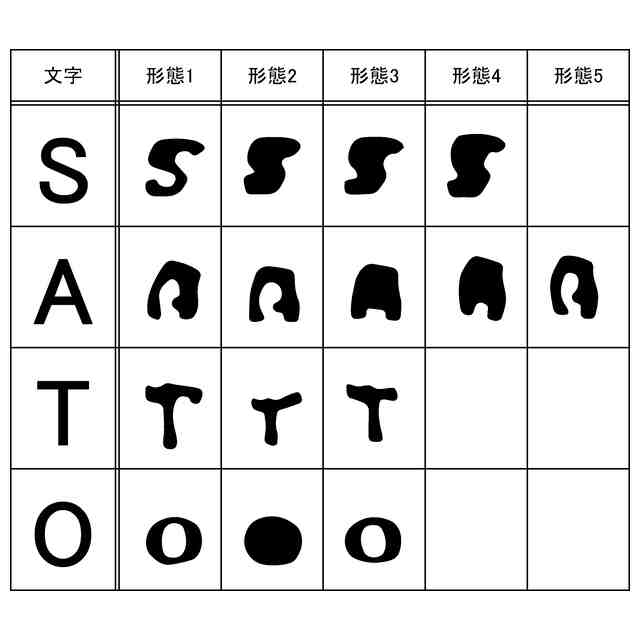

図６の各パターン領域に設けられる複数の文字の各々について複数の形態を示す図である。

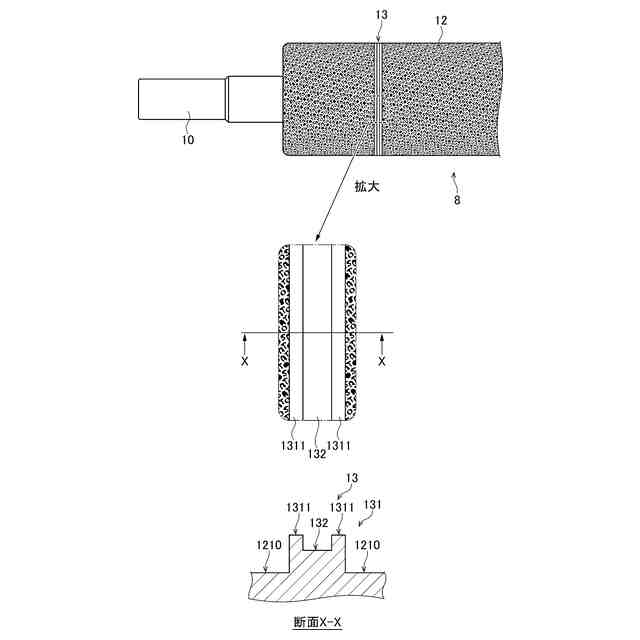

一実施形態のプラテンローラの摩耗目視用溝部を説明する図である。

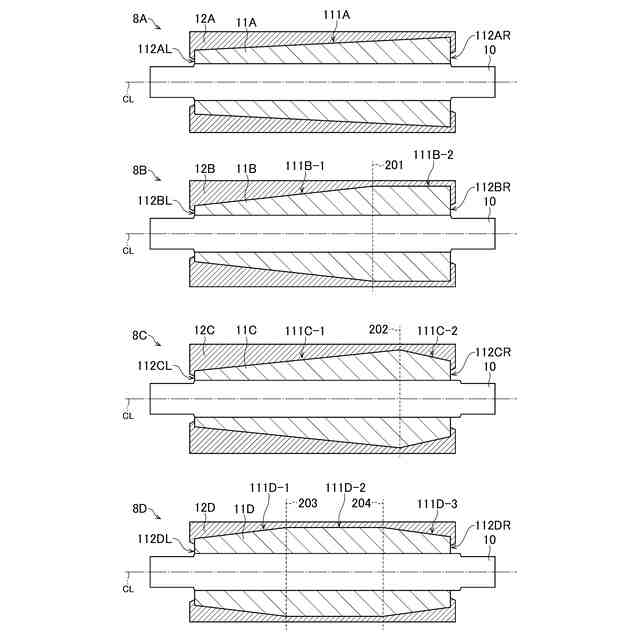

一実施形態のプラテンローラについて複数の変形例の断面図である。
【発明を実施するための形態】
【００１０】
以下に記載する態様は、図面の簡単な説明により説明される図面に限定されるものではない。
（【００１１】以降は省略されています）
