公開番号2025141565
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041571
出願日2024-03-15
発明の名称プリンタ
出願人株式会社サトー
代理人弁理士法人後藤特許事務所
主分類B41J 29/00 20060101AFI20250919BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】電源ケーブルを引っ張った際に、プラグがジャックから簡単に抜けるようにする。
【解決手段】プリンタは、電源ケーブルのプラグが接続されるジャックと、ジャックの軸方向に突出して設けられ、ジャックに接続されたプラグの倒れを抑制するプラグガイドと、を備え、プラグガイドは、軸方向の高さが変化する傾斜部を有する。
【選択図】図7
特許請求の範囲【請求項１】
電源ケーブルのプラグが接続されるジャックと、
前記ジャックの軸方向に突出して設けられ、前記ジャックに接続された前記プラグの倒れを抑制するプラグガイドと、
を備え、
前記プラグガイドは、前記軸方向の高さが変化する傾斜部を有する、
プリンタ。
続きを表示（約 940 文字）【請求項２】
請求項１に記載のプリンタであって、
前記プラグガイドは、前記ジャックを囲む円筒状に形成されている、
プリンタ。
【請求項３】
請求項１に記載のプリンタであって、
前記傾斜部は、前記プリンタを底面の垂線方向から見た場合に、前記ジャックから最も近い前記プリンタの角部側の高さが高い、
プリンタ。
【請求項４】
請求項１に記載のプリンタであって、
前記傾斜部は、前記プリンタを底面と平行に見た場合に、前記ジャックを挟んで前記底面とは反対側に位置する、
プリンタ。
【請求項５】
請求項２に記載のプリンタであって、
前記プラグガイドは、前記傾斜部として、第１傾斜部と第２傾斜部とを有し、
前記第１傾斜部は、前記プラグガイドの周方向において、時計回り方向に向かって高さが高くなり、
前記第２傾斜部は、前記プラグガイドの前記周方向において、反時計回り方向に向かって高さが高くなる、
プリンタ。
【請求項６】
請求項１又は２に記載のプリンタであって、
前記プラグガイドは、インターフェースカバーの一部である、
プリンタ。
【請求項７】
請求項６に記載のプリンタであって、
前記インターフェースカバーは、前記プリンタから着脱可能である、
プリンタ。
【請求項８】
請求項６に記載のプリンタであって、
前記インターフェースカバーは、
前記プラグガイドに嵌合するキャップと、
前記プラグガイドの側面から延出し、前記プラグガイドと前記キャップとを接続する接続部と、
を有し、
前記接続部は、前記プリンタを底面の垂線方向から見た場合に、前記ジャックから最も近い前記プリンタの角部側の前記側面から延出する、
プリンタ。
【請求項９】
請求項１に記載のプリンタであって、
前記ジャック及び前記プラグガイドは、前記プリンタを底面の垂線方向から見た場合に、前記プリンタの角部近傍に位置する、
プリンタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プリンタに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、過大な引張力が作用したときでも簡単に抜けてしまわないプラグを備えた電子機器が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１５７５９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の技術とは反対に、電源ケーブルを引っ張った際にプラグがジャックから簡単に抜けるようにしたいという要望がある。電源ケーブルを引っ張った際にプラグがジャックから簡単に抜けることで、電源ケーブルやジャックに過度の外力が加わることを防止できる。よって、電源ケーブルやジャックを保護することができる。
【０００５】
本発明は、このような技術的課題に鑑みてなされたものであり、電源ケーブルを引っ張った際に、プラグがジャックから簡単に抜けるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
本発明のある態様によれば、電源ケーブルのプラグが接続されるジャックと、前記ジャックの軸方向に突出して設けられ、前記ジャックに接続された前記プラグの倒れを抑制するプラグガイドと、を備え、前記プラグガイドは、前記軸方向の高さが変化する傾斜部を有する、プリンタが提供される。
【発明の効果】
【０００７】
上記態様によれば、電源ケーブルを引っ張った際にプラグが軸回りに回転して傾斜部に乗り上げると、プラグを回転させる力がプラグをジャックから引き抜く方向に作用する。よって、プラグがジャックから簡単に抜けるようになる。
【図面の簡単な説明】
【０００８】
図１は、本発明の実施形態に係るプリンタの斜視図である。
図２は、プリンタの平面図である。
図３は、プリンタの左側面図である。
図４は、インターフェースカバーの斜視図である。
図５は、図４の矢視Ｖである。
図６は、ジャックに接続したプラグをプリンタの左側面側から見た図である。

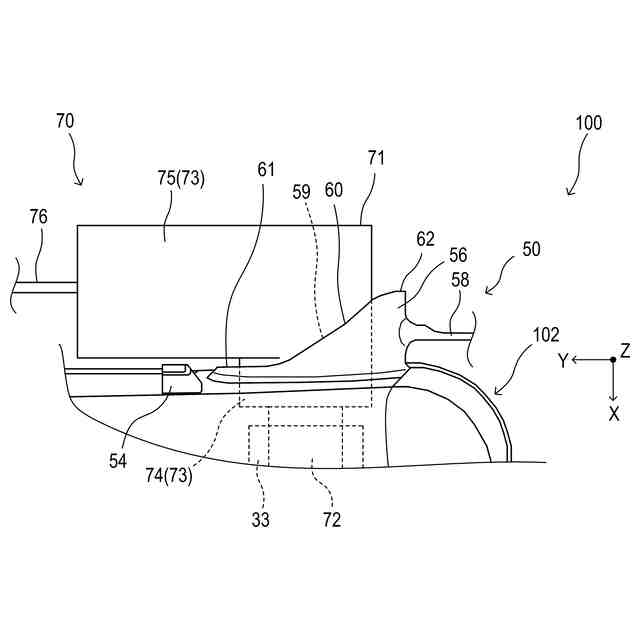

図７は、ジャックに接続したプラグをプリンタの底面側から見た図である。
図８は、ジャックに接続したプラグが軸回りに回転する様子をプリンタの左側面側から見た図である。
図９は、ジャックに接続したプラグが軸回りに回転する様子をプリンタの底面側から見た図である。
【発明を実施するための形態】
【０００９】
以下に記載する形態は、図面の簡単な説明により説明される図面に限定されるものではない。
【００１０】
（１）本発明のある態様は、電源ケーブルのプラグが接続されるジャックと、前記ジャックの軸方向に突出して設けられ、前記ジャックに接続された前記プラグの倒れを抑制するプラグガイドと、を備え、前記プラグガイドは、前記軸方向の高さが変化する傾斜部を有する、プリンタである。
（【００１１】以降は省略されています）
