公開番号2025148990
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049405
出願日2024-03-26
発明の名称多方向入力装置の製造方法および多方向入力装置
出願人ミツミ電機株式会社
代理人個人,個人,個人,個人
主分類H01H 11/00 20060101AFI20251001BHJP(基本的電気素子)
要約【課題】操作軸に対する傾倒操作に応じた方向情報の入力を提供することが可能であり、かつ、製品寿命が長い多方向入力装置および該多方向入力装置の製造方法を提供すること。

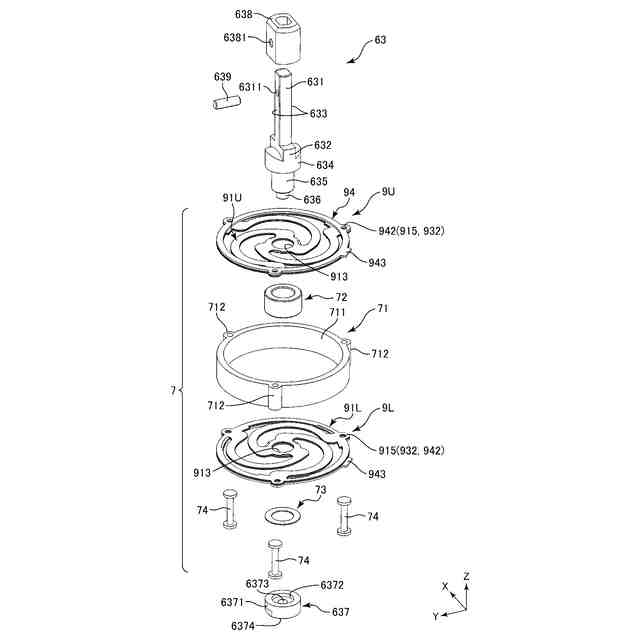

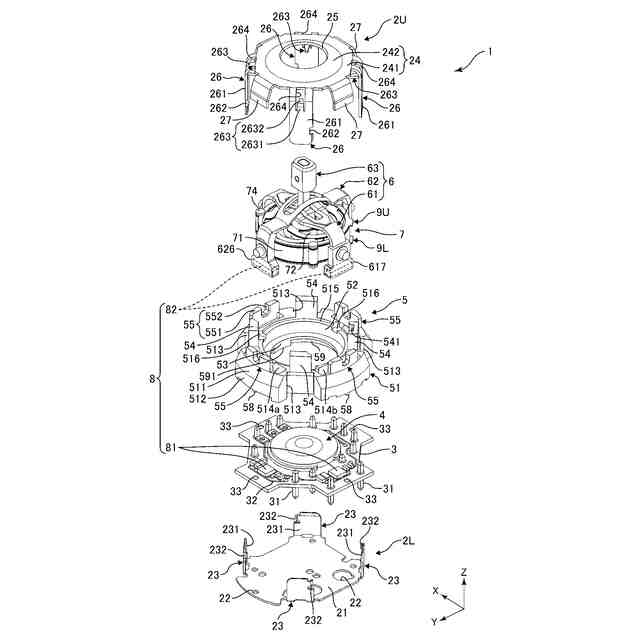

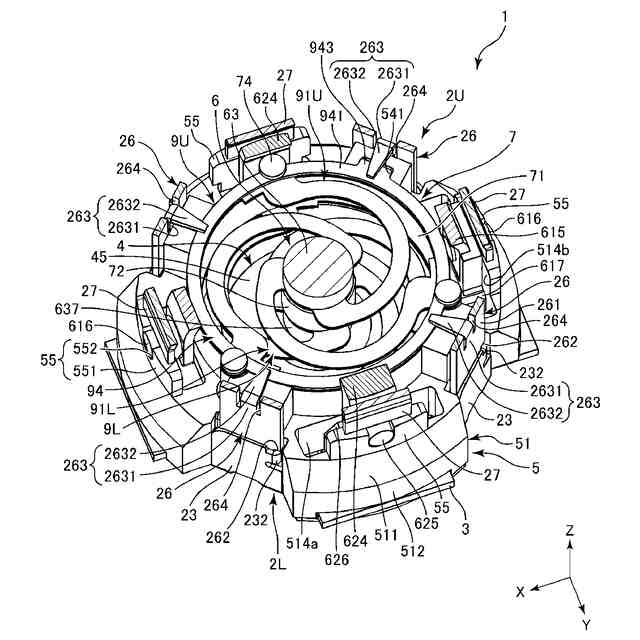

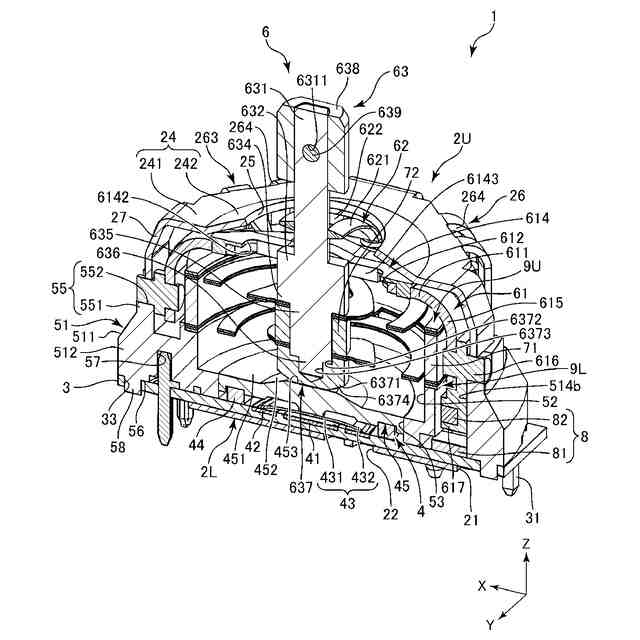

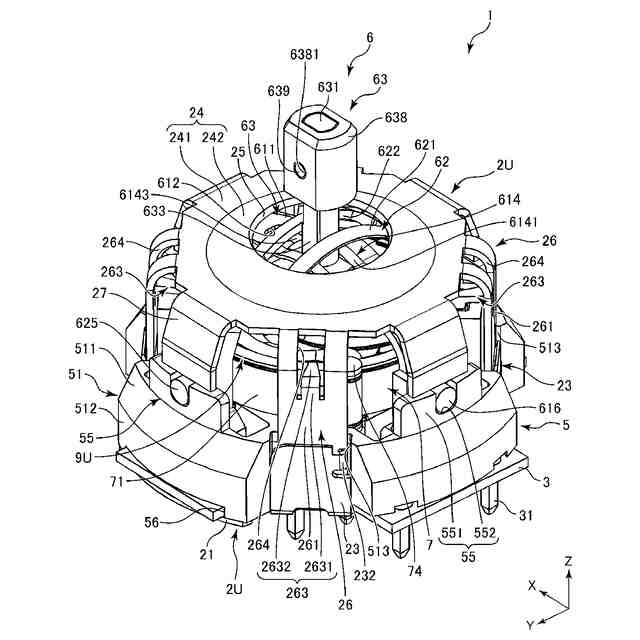

【解決手段】多方向入力装置1の製造方法S100は、保持機構7によって操作軸63を弾性的に保持する工程S130を含む。工程S130は、操作軸63を上側板バネ91Uの挿通孔913に挿通する工程と、操作軸63をブッシュ72に挿通する工程と、操作軸63を下側板バネ91Lの挿通孔913に挿通する工程と、を含む。
【選択図】図13
特許請求の範囲【請求項１】

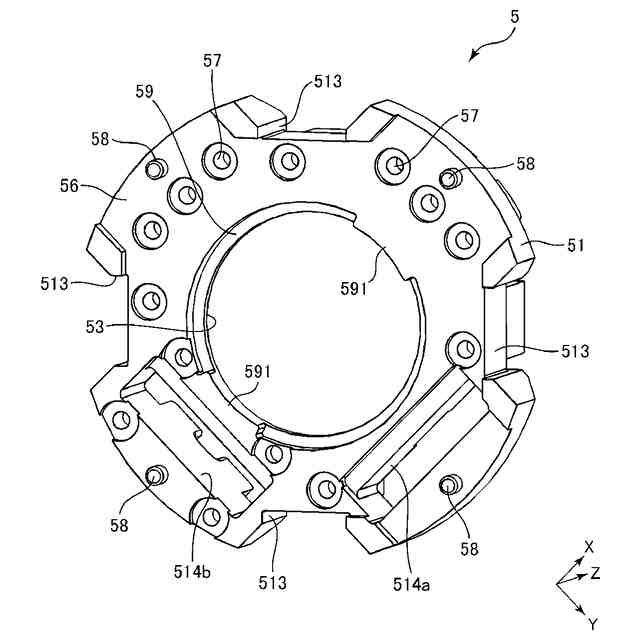

ハウジングと、
第１のスリット孔を有し、第１の軸方向回りに回動可能に、前記ハウジングに保持された第１の回動部材と、
第２のスリット孔を有し、前記第１の軸方向と直交する第２の軸方向回りに回動可能に、前記ハウジングに保持された第２の回動部材と、
前記第１のスリット孔および前記第２のスリット孔に挿通され、ユーザーから印加される傾倒操作に応じて、前記第１の回動部材および前記第２の回動部材を回動させる操作軸と、
前記操作軸を中立状態で弾性的に保持する保持機構と、

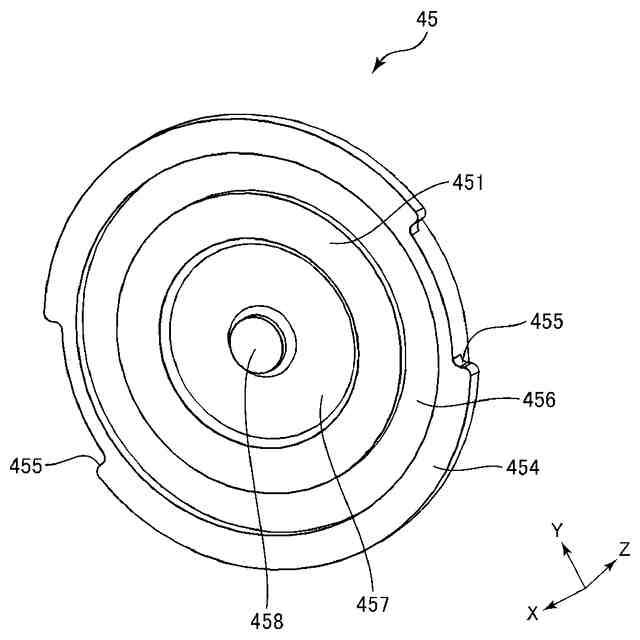

前記第１の回動部材および前記第２の回動部材のそれぞれの回動角度を検出するための検出機構と、を含む多方向入力装置の製造方法であって、
前記保持機構によって前記操作軸を弾性的に保持する工程を含み、
前記保持機構は、
上側板バネと、
前記上側板バネに対して高さ方向に離間して対向する下側板バネと、
前記上側板バネと前記下側板バネとの間に位置する円筒状のブッシュと、を備え、
前記上側板バネおよび前記下側板バネのそれぞれは、
外枠と、
前記外枠の内側に位置し、前記操作軸が挿通される挿通孔を有する内枠と、
前記外枠に対して前記内枠が変位可能に、前記外枠と前記内枠との間を接続する複数のバネ部と、を備え、
前記保持機構によって前記操作軸を弾性的に保持する前記工程は、
前記操作軸を前記上側板バネの前記挿通孔に挿通する工程と、
前記操作軸を前記ブッシュに挿通する工程と、
前記操作軸を前記下側板バネの前記挿通孔に挿通する工程と、を含むことを特徴とする多方向入力装置の製造方法。
続きを表示（約 1,100 文字）【請求項２】
前記上側板バネの前記内枠は、前記ブッシュの上面に接しており、
前記下側板バネの前記内枠は、前記ブッシュの下面に接しており、
前記上側板バネの前記内枠と前記下側板バネの前記内枠は、前記高さ方向において、前記ブッシュの高さの分だけ離間している請求項１に記載の多方向入力装置の製造方法。
【請求項３】
前記操作軸は、円柱状の細径部と、前記細径部から下方に向かって延伸するフランジ部と、前記フランジ部から下方に向かって直線状に延伸する円柱状のバネ接続部と、を備え、
前記フランジ部の外径は、前記細径部および前記バネ接続部のそれぞれの外径よりも大きく、
前記バネ接続部が、前記上側板バネの前記挿通孔、前記ブッシュ、および前記下側板バネの前記挿通孔を挿通している請求項１に記載の多方向入力装置の製造方法。
【請求項４】
前記保持機構によって前記操作軸を弾性的に保持する前記工程は、前記操作軸の下端部に支持キャップを取り付け、前記下側板バネを下方から支持する工程をさらに含む請求項１に記載の多方向入力装置の製造方法。
【請求項５】
前記保持機構は、前記上側板バネの前記外枠と前記下側板バネの前記外枠との間に位置する筒状部をさらに含み、
前記上側板バネの前記外枠は、前記筒状部の上面上に固定されており、
前記下側板バネの前記外枠は、前記筒状部の下面上に固定されており、
前記上側板バネの前記外枠と前記下側板バネの前記外枠とは、前記高さ方向において、前記筒状部の高さの分だけ離間している請求項１に記載の多方向入力装置の製造方法。
【請求項６】
前記保持機構によって前記操作軸を弾性的に保持する前記工程は、前記筒状部の前記上面に前記上側板バネの前記外枠を固定し、さらに、前記筒状部の前記下面に前記下側板バネの前記外枠を固定する工程をさらに含む請求項５に記載の多方向入力装置の製造方法。
【請求項７】
前記操作軸を弾性的に保持している前記保持機構を前記ハウジング上に載置する工程と、
前記第１の回動部材を前記ハウジングによって前記第１の軸方向回りに回動可能に保持する工程と、
前記第２の回動部材を前記ハウジングによって前記第２の軸方向回りに回動可能に保持する工程と、をさらに含む請求項１に記載の多方向入力装置の製造方法。
【請求項８】
前記第１の回動部材および前記第２の回動部材を前記ハウジングによって保持した後に、前記操作軸の上端部にキャップを取り付ける工程をさらに含む請求項７に記載の多方向入力装置の製造方法。
【請求項９】
請求項１に記載の製造方法によって製造された多方向入力装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、一般に、多方向入力装置の製造方法および多方向入力装置に関し、より具体的には、操作軸に対する傾倒操作に応じた方向情報の入力を提供する多方向入力装置の製造方法および該製造方法を用いて製造された多方向入力装置に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来、ゲーム機器等の電子機器に用いられる多方向入力装置として、操作軸に対する傾倒操作が可能な多方向入力装置が知られている。ジョイスティックまたはスティックコントローラーと呼ばれるこの種の多方向入力装置では、ユーザーは、操作軸を中立状態から任意の方向に向けて傾倒させる傾倒操作を実行することにより、操作軸に対する傾倒操作に応じた方向情報の入力を提供する。
【０００３】

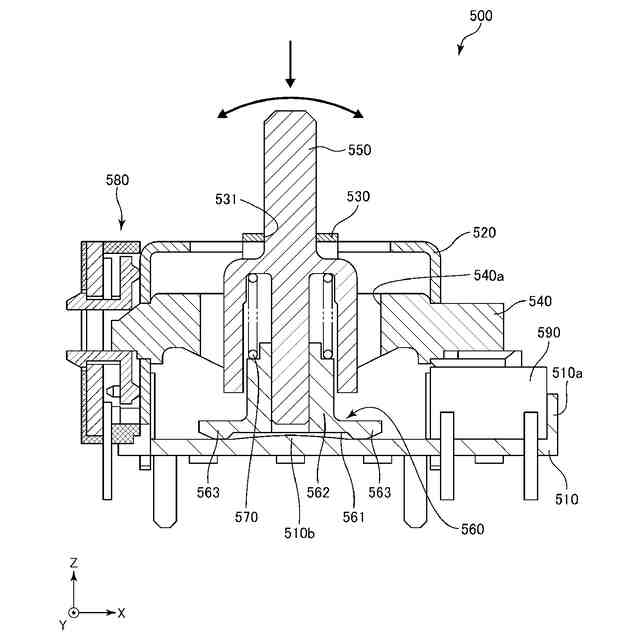

例えば、特許文献１は、図１に示されている多方向入力装置５００を開示している。多方向入力装置５００は、底板５１０上に固定されるハウジング５２０と、第１の軸方向（Ｙ方向）回りに回動可能に、ハウジング５２０に保持された第１の回動部材５３０と、第１の軸方向と直交する第２の軸方向（Ｘ方向）回りに回動可能に、ハウジング５２０に保持された第２の回動部材５４０と、第１の回動部材５３０のスリット孔５３１および第２の回動部材５４０のスリット孔５４０ａに挿通され、ユーザーから印加される傾倒操作に応じて、第１の回動部材５３０および第２の回動部材５４０を回動させると共に、ユーザーからの押下操作に応じて下方に変位可能な操作軸５５０と、操作軸５５０の下端部に、操作軸５５０の軸方向に沿って移動可能に設けられた作動部材５６０と、操作軸５５０と作動部材５６０との間に設けられたコイルバネ５７０と、第１の回動部材５３０および第２の回動部材５４０の回動角度を検出するためにハウジング５２０上に設けられたセンサー５８０と、底板５１０の一方の側壁から外側に突出する部品取り付け部５１０ａ内に設けられたプッシュスイッチ５９０と、を備えている。
【０００４】
ユーザーから操作軸５５０に対して任意の方向への傾倒操作が印加されると、操作軸５５０の傾倒動作に伴い、第１の回動部材５３０および第２の回動部材５４０が回動する。第１の回動部材５３０および第２の回動部材５４０の回動角度のそれぞれは、センサー５８０によって検出され、操作軸５５０に対するユーザーの傾倒操作に応じた方向情報の入力が提供される。また、ユーザーから操作軸５５０に対して押下操作が印加されると、操作軸５５０と係合している第２の回動部材５４０が下方に変位し、第２の回動部材５４０がプッシュスイッチ５９０を押下する。これにより、操作軸５５０に対するユーザーの押下操作に応じた押下情報の入力が提供される。
【０００５】
作動部材５６０は、底面が皿状に湾曲された基部５６１と、基部５６１の中央部に形成され、操作軸５５０の下端部が挿入される筒状のボス部５６２と、基部５６１の外周部から外側に突出する円弧部５６３と、を備えている。このような多方向入力装置５００では、ユーザーが操作軸５５０に対して傾倒操作を印加した場合、操作軸５５０の傾倒角度が小さい初期段階においては、作動部材５６０が底板５１０上をスライドする。その後、操作軸５５０の傾倒角度が一定値を超えると、作動部材５６０の円弧部５６３の下面が、底板５１０上に形成された突部５１０ｂに当接しながら作動部材５６０が傾斜し、コイルバネ５７０の弾性力に抗して、作動部材５６０が操作軸５５０の軸方向に持ち上げられる。その後、操作軸５５０に対する傾倒操作が解除されると、コイルバネ５７０の弾性復元力と基部５６１の底面の形状によって、操作軸５５０が直立の中立状態に復帰する。このように、作動部材５６０は、操作軸５５０を直立の中立状態で弾性的に保持する機能を提供している。
【０００６】
しかしながら、多方向入力装置５００では、操作軸５５０が傾倒動作を実行する際に、作動部材５６０が底板５１０上をスライドするので、作動部材５６０と底板５１０との間に摩擦が生じる。さらに、作動部材５６０が操作軸５５０の軸方向に沿って移動するので、作動部材５６０と操作軸５５０との間に摩擦が生じる。そのため、操作軸５５０に対する傾倒操作が繰り返し実行されると、作動部材５６０が摩耗してしまい、多方向入力装置５００の製品寿命が短くなってしまうという問題があった。
【先行技術文献】
【特許文献】
【０００７】
特開２０００－３０５６５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は、上記従来の問題点を鑑みたものであり、その目的は、操作軸に対する傾倒操作に応じた方向情報の入力を提供することが可能であり、かつ、製品寿命が長い多方向入力装置の製造方法および該製造方法を用いて製造された多方向入力装置を提供することにある。
【課題を解決するための手段】
【０００９】
このような目的は、以下の（１）および（２）によって規定される本発明により達成される。
【００１０】
（１）ハウジングと、
第１のスリット孔を有し、第１の軸方向回りに回動可能に、前記ハウジングに保持された第１の回動部材と、
第２のスリット孔を有し、前記第１の軸方向と直交する第２の軸方向回りに回動可能に、前記ハウジングに保持された第２の回動部材と、
前記第１のスリット孔および前記第２のスリット孔に挿通され、ユーザーから印加される傾倒操作に応じて、前記第１の回動部材および前記第２の回動部材を回動させる操作軸と、
前記操作軸を中立状態で弾性的に保持する保持機構と、
前記第１の回動部材および前記第２の回動部材のそれぞれの回動角度を検出するための検出機構と、を含む多方向入力装置の製造方法であって、
前記保持機構によって前記操作軸を弾性的に保持する工程を含み、
前記保持機構は、
上側板バネと、
前記上側板バネに対して高さ方向に離間して対向する下側板バネと、
前記上側板バネと前記下側板バネとの間に位置する円筒状のブッシュと、を備え、
前記上側板バネおよび前記下側板バネのそれぞれは、
外枠と、
前記外枠の内側に位置し、前記操作軸が挿通される挿通孔を有する内枠と、
前記外枠に対して前記内枠が変位可能に、前記外枠と前記内枠との間を接続する複数のバネ部と、を備え、
前記保持機構によって前記操作軸を弾性的に保持する前記工程は、
前記操作軸を前記上側板バネの前記挿通孔に挿通する工程と、
前記操作軸を前記ブッシュに挿通する工程と、
前記操作軸を前記下側板バネの前記挿通孔に挿通する工程と、を含むことを特徴とする多方向入力装置の製造方法。
（２）上記（１）に記載の製造方法によって製造された多方向入力装置。
【発明の効果】
（【００１１】以降は省略されています）
