公開番号2025142601
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042049
出願日2024-03-18
発明の名称電池パック及び充電制御回路
出願人ミツミ電機株式会社
代理人個人,個人
主分類H02J 7/00 20060101AFI20250924BHJP(電力の発電,変換,配電)
要約【課題】本開示は、二次電池における劣化状態を推定する技術を提供する。
【解決手段】二次電池と、充電制御回路と、を備え、前記充電制御回路は、定電流充電及び定電圧充電により前記二次電池を充電するように制御可能であり、前記充電制御回路は、前記定電流充電における前記二次電池の電圧の変化を用いて前記二次電池の劣化を推定する電池パック。
【選択図】図1
特許請求の範囲【請求項１】
二次電池と、
充電制御回路と、を備え、
前記充電制御回路は、定電流充電及び定電圧充電により前記二次電池を充電するように制御可能であり、
前記充電制御回路は、前記定電流充電における前記二次電池の電圧の変化を用いて前記二次電池の劣化を推定する、
電池パック。
続きを表示（約 1,100 文字）【請求項２】
前記充電制御回路は、前記二次電池の電圧が第１電圧になった時間を第１時間として検出し、前記二次電池の電圧が第２電圧になった時間を第２時間として検出する、
請求項１に記載の電池パック。
【請求項３】
前記充電制御回路は、前記第１電圧から第１充電率を推定し、前記第２電圧から第２充電率を推定し、前記第１時間、前記第２時間及び前記定電流充電時の電流の値から充電電荷量を算出し、前記第１充電率、第２充電率及び前記充電電荷量から、第１変化係数を算出する、
請求項２に記載の電池パック。
【請求項４】
前記充電制御回路は、記憶部を更に備え、
前記記憶部は、基準となる二次電池の第２変化係数を記憶し、
前記第１変化係数と前記第２変化係数の割合に基づいて前記二次電池の劣化を推定する、
請求項３に記載の電池パック。
【請求項５】
表示部を更に備え、
前記充電制御回路は、前記割合を前記表示部に送付する、
請求項４に記載の電池パック。
【請求項６】
前記充電制御回路は、前記定電圧充電より前に前記定電流充電を行い、前記定電流充電時において前記二次電池の電圧が判定電圧に達したときに前記定電圧充電を行う、
請求項１から請求項５のいずれか一項に記載の電池パック。
【請求項７】
二次電池の充電を制御する充電制御回路であって、
定電流充電及び定電圧充電により前記二次電池を充電するように制御可能であり、
前記定電流充電における前記二次電池の電圧の変化を用いて前記二次電池の劣化を推定する、
充電制御回路。
【請求項８】
前記二次電池の電圧が第１電圧になった時間を第１時間として検出し、前記二次電池の電圧が第２電圧になった時間を第２時間として検出する、
請求項７に記載の充電制御回路。
【請求項９】
前記第１電圧から第１充電率を推定し、前記第２電圧から第２充電率を推定し、前記第１時間、前記第２時間及び前記定電流充電時の電流の値から充電電荷量を算出し、前記第１充電率、第２充電率及び前記充電電荷量から、第１変化係数を算出する、
請求項８に記載の充電制御回路。
【請求項１０】
記憶部を更に備え、
前記記憶部は、基準となる二次電池の第２変化係数を記憶し、
前記第１変化係数と前記第２変化係数の割合に基づいて前記二次電池の劣化を判定する、
請求項９に記載の充電制御回路。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電池パック及び充電制御回路に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、二次電池の劣化状態を推定する二次電池の劣化状態推定装置が開示されている。特許文献１には、劣化状態推定装置が、定電流定電圧充電から定電圧充電に移行した際の第１電流値と、定電圧充電に移行した後所定時間経過後の第２電流値とを取得することが開示されている。また、劣化状態推定装置が、第１電流値から第２電流値への変化の傾きを算出すること、傾きの値より前記二次電池の劣化状態を推定することが開示されている。
【０００３】
特許文献２には、充放電が可能な電池と、電池の電圧を検出電圧値として検出する電圧検出器と、電池に流れる電流を検出電流値として検出する電流検出器と、電池の充放電を制御するとともに、電池の経年劣化を推定する制御装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１５５７０６号公報
特開２０１８－１８５２５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
二次電池として一般的に利用されるリチウムイオン電池は、時間の経過や充放電サイクルを経て劣化する。そして、リチウムイオン電池は、劣化により充電量が減少し、バッテリの内部抵抗が増加する。例えば、リチウムイオン電池の劣化を示す指標として、ＳＯＨ（ＳｔａｔｅｏｆＨｅａｌｔｈ）が用いられている。
【０００６】
本開示は、二次電池における劣化状態を推定する技術を提供する。
【課題を解決するための手段】
【０００７】
本開示の一態様では、二次電池と、充電制御回路と、を備え、前記充電制御回路は、定電流充電及び定電圧充電により前記二次電池を充電するように制御可能であり、前記充電制御回路は、前記定電流充電における前記二次電池の電圧の変化を用いて前記二次電池の劣化を推定する電池パックが提供される。
【発明の効果】
【０００８】
本開示によれば、二次電池における劣化状態を推定できる。
【図面の簡単な説明】
【０００９】

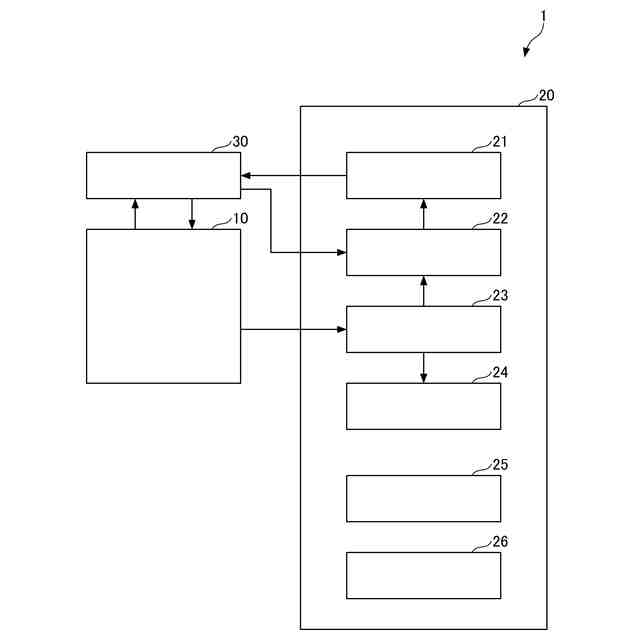

図１は、本実施形態に係る電池パックの概略の一例を示す図である。

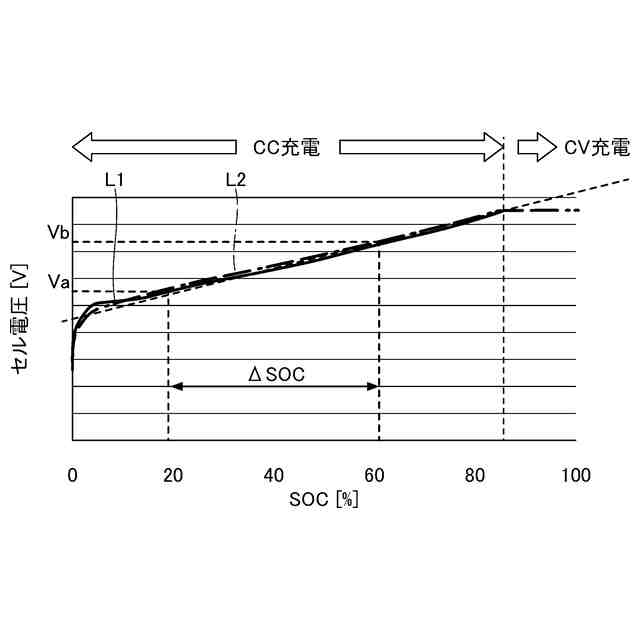

図２は、本実施形態に係る電池パックにおける二次電池を使用した前後の二次電池のＳＯＣ値とセル電圧との関係の一例を示す図である。

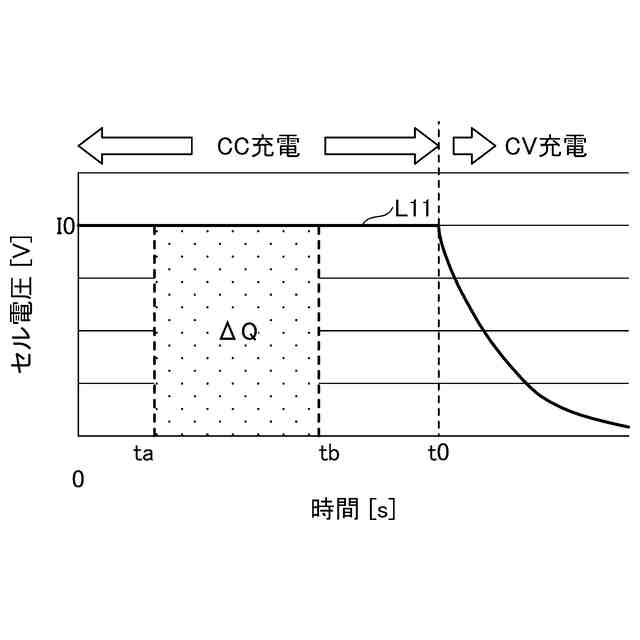

図３は、本実施形態に係る電池パックにおける二次電池の充電電流と充電時間との関係の一例を示す図である。
図４は、本実施形態に係る電池パックにおける充電時の時間とセル電圧との関係の一例を示す図である。

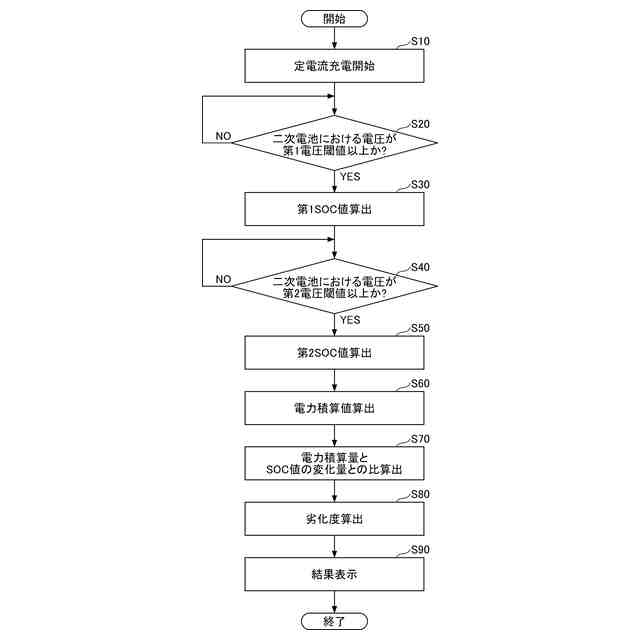

図５は、本実施形態に係る電池パックにおける処理の一例を示すフロー図である。

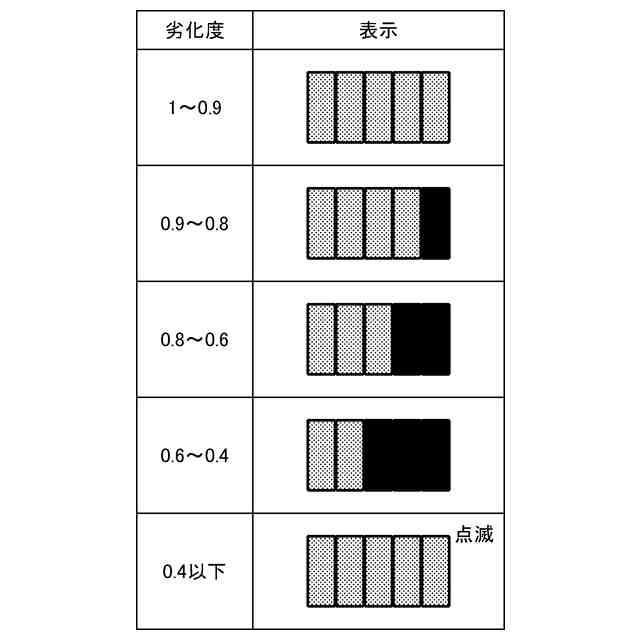

図６は、本実施形態に係る電池パックにおける表示部における表示の一例を示す図である。

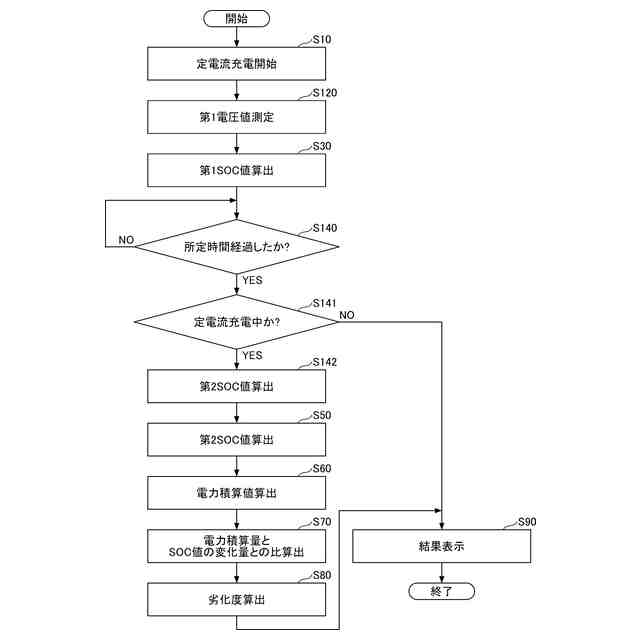

図７は、本実施形態に係る電池パックにおける処理の変形例の一例を示すフロー図である。
図８は、充電制御部による二次電池に対する充電制御の一例を示す図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して発明を実施するための形態について説明する。各図面において、同一構成部分には同一符号を付し、重複した説明を省略する場合がある。
（【００１１】以降は省略されています）
