公開番号2025142532
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024041951
出願日2024-03-18
発明の名称多方向入力装置
出願人ミツミ電機株式会社
代理人個人,個人,個人,個人
主分類H01H 25/06 20060101AFI20250924BHJP(基本的電気素子)
要約【課題】操作軸に対する傾倒操作および押下操作を実行した際のプッシュスイッチのクリック感の方向依存性が低減され、かつ、低背化可能な多方向入力装置を提供すること。
【解決手段】多方向入力装置1は、第1の回動部材81および第2の回動部材82と、第1の回動部材81および第2の回動部材82を回動させ、さらに、下方に変位する操作軸83と、操作軸83を弾性的に保持する保持機構7と、操作軸83の真下に位置するよう設けられたプッシュスイッチ4と、プッシュスイッチ4を押圧するアクチュエーター51と、を備えている。保持機構7は、操作軸83を下方から支持し、さらに、アクチュエーター51と係合する昇降スライダー72を備えている。操作軸83は、接続部832の下側部分から外側に向かって延伸する円環状のスカート部835と、スカート部835を貫通する貫通孔836と、を備えている。
【選択図】図4
特許請求の範囲【請求項１】
基板上に固定されたハウジングと、
第１のスリット孔を有し、第１の軸方向回りに回動可能に、前記ハウジングに保持された第１の回動部材と、
第２のスリット孔を有し、前記第１の軸方向と直交する第２の軸方向回りに回動可能に、前記ハウジングに保持された第２の回動部材と、
前記第１のスリット孔および前記第２のスリット孔に挿通され、ユーザーから印加される傾倒操作に応じて、前記第１の回動部材および前記第２の回動部材を回動させ、さらに、前記ユーザーから印加される押下操作に応じて、下方に変位する操作軸と、
前記ハウジング内に設けられ、前記操作軸を中立状態で弾性的に保持する保持機構と、
前記第１の回動部材および前記第２の回動部材のそれぞれの回動角度を検出するための検出機構と、

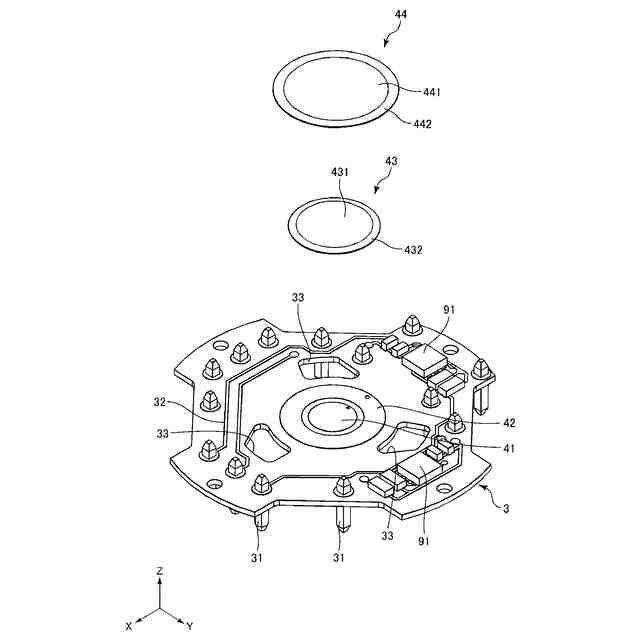

前記基板上に、前記操作軸の真下に位置するよう設けられたプッシュスイッチと、
前記操作軸と前記プッシュスイッチとの間に設けられ、前記操作軸が下方へ変位した際、前記操作軸によって押下され、前記プッシュスイッチを押圧するアクチュエーターと、を備え、
前記保持機構は、前記基板上に設けられた弾性部材と、前記弾性部材上に載置され、前記操作軸を下方から支持し、さらに、前記アクチュエーターと係合する昇降スライダーと、を備えており、
前記操作軸は、前記ユーザーから前記傾倒操作および前記押下操作が印加される操作部と、前記操作部から下方に向かって直線状に延伸する接続部と、前記接続部の下側部分から外側に向かって延伸する円環状のスカート部と、前記スカート部を貫通する貫通孔と、を備え、
前記操作軸の前記スカート部の下面は、球面形状を有しており、
前記操作軸の前記スカート部の前記下面が、前記昇降スライダーと接触していることを特徴とする多方向入力装置。
続きを表示（約 1,100 文字）【請求項２】
前記昇降スライダー上には潤滑剤が塗布されており、
前記操作軸の前記スカート部の前記下面と前記昇降スライダーとの間は、前記潤滑剤によって気密に封止されている請求項１に記載の多方向入力装置。
【請求項３】
前記潤滑剤は、グリスまたはオイルである請求項２に記載の多方向入力装置。
【請求項４】
前記操作軸の前記スカート部の前記下面は、前記操作軸の前記接続部の下面よりも下方に位置し、
前記操作軸の前記貫通孔は、前記スカート部の内周面、前記接続部の前記下面、および前記昇降スライダーの上面によって規定される前記スカート部の内部空間内への空気の流入を可能としている請求項１に記載の多方向入力装置。
【請求項５】
前記スカート部の内径は、上方から下方に向かって漸増しており、
前記スカート部の前記内部空間は、テーパー形状を有している請求項４に記載の多方向入力装置。
【請求項６】
前記ユーザーから前記操作軸に対して前記傾倒操作または前記押下操作が印加された際、前記スカート部が前記昇降スライダーを下方に押圧する請求項１に記載の多方向入力装置。
【請求項７】
前記昇降スライダーは、前記操作軸の前記スカート部が載置される板状の本体部と、前記本体部を高さ方向に貫通するよう形成されたガイド孔と、を備えており、

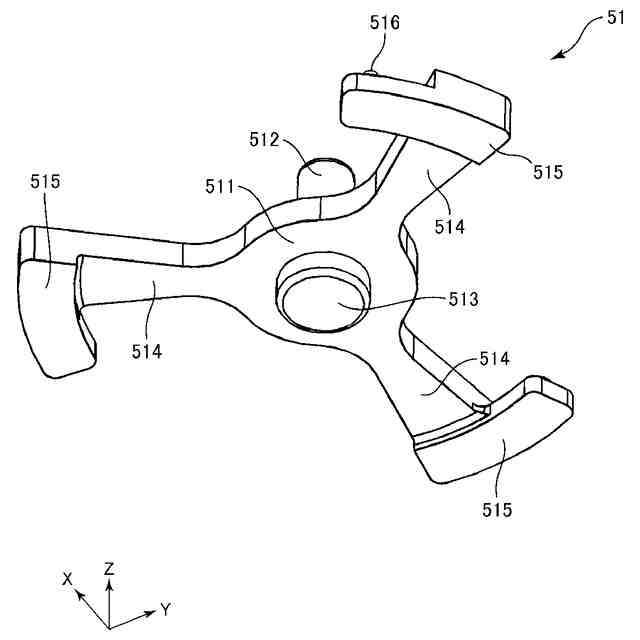

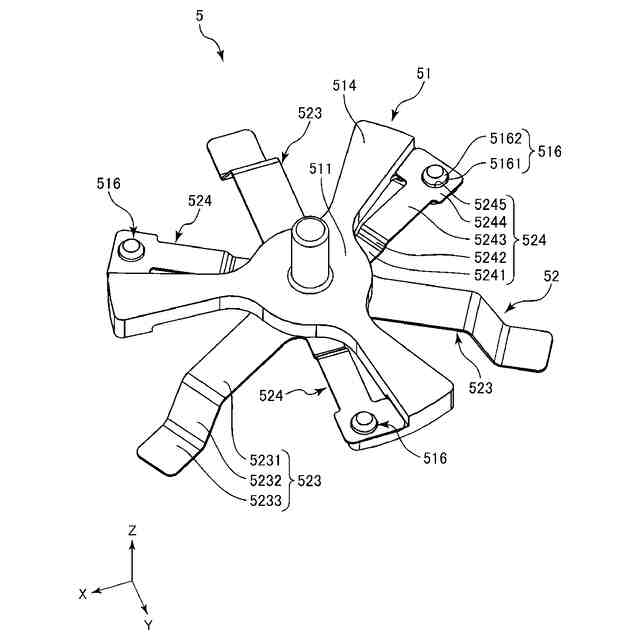

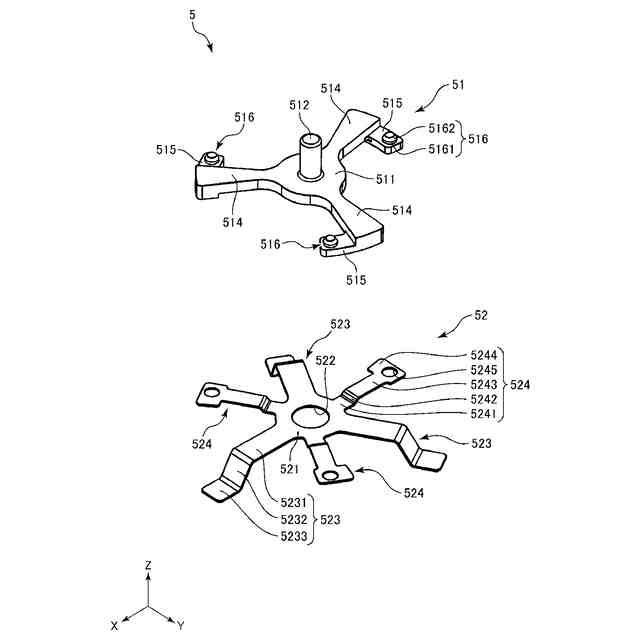

前記アクチュエーターは、前記プッシュスイッチと対向する押圧部と、前記押圧部の上側において、上方に向かって直線状に延伸するガイド軸と、を備え、
前記アクチュエーターの前記ガイド軸が前記昇降スライダーの前記ガイド孔に挿入されている請求項１に記載の多方向入力装置。
【請求項８】
前記昇降スライダーは、前記本体部の上面上に形成された収納凹部をさらに備えており、
前記操作軸の前記スカート部が前記収納凹部の底面上に載置されている請求項７に記載の多方向入力装置。
【請求項９】
前記第１の回動部材は、高さ方向と直交する方向に前記第１のスリット孔を横断するシャフトを備えており、
前記操作軸は、前記接続部を前記高さ方向と直交する前記方向に貫通し、前記高さ方向に長尺な長孔と、を備えており、
前記操作軸の前記長孔の前記高さ方向の幅は、前記第１の回動部材の前記シャフトの径よりも大きく、
前記第１の回動部材の前記シャフトが前記操作軸の前記長孔に挿通されることにより、前記操作軸が前記長孔の長尺方向に沿って変位可能に前記第１の回動部材によって支持されている請求項１に記載の多方向入力装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、一般に、多方向入力装置に関し、より具体的には、操作軸に対する傾倒操作および押下操作にそれぞれ応じた方向情報および押圧情報の入力を提供する多方向入力装置に関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
従来、ゲーム機器等の電子機器に用いられる多方向入力装置として、操作軸に対する傾倒操作が可能な多方向入力装置が知られている。ジョイスティックまたはスティックコントローラーと呼ばれるこの種の多方向入力装置では、ユーザーは、操作軸を中立状態から任意の方向に向けて傾倒させることにより、操作軸に対する傾倒操作に応じた方向情報を入力することができる。
【０００３】

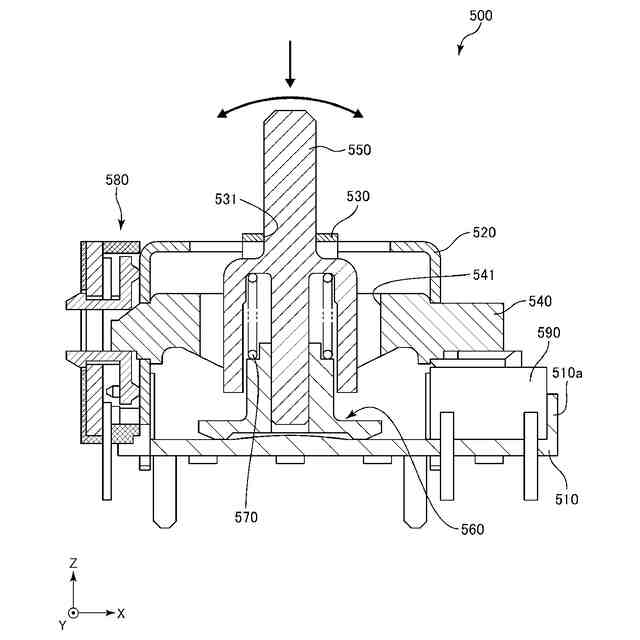

例えば、特許文献１は、図１に示されている多方向入力装置５００を開示している。多方向入力装置５００は、底板５１０上に固定されるハウジング５２０と、第１の軸方向（Ｙ方向）回りに回動可能に、ハウジング５２０に保持された第１の回動部材５３０と、第１の軸方向と直交する第２の軸方向（Ｘ方向）回りに回動可能に、ハウジング５２０に保持された第２の回動部材５４０と、第１の回動部材５３０のスリット孔５３１および第２の回動部材５４０のスリット孔５４１に挿通され、ユーザーから印加される傾倒操作に応じて、第１の回動部材５３０および第２の回動部材５４０を回動させると共に、ユーザーからの押下操作に応じて下方に変位可能な操作軸５５０と、操作軸５５０の下端部に、操作軸５５０の軸方向に沿って移動可能に設けられた作動部材５６０と、操作軸５５０と作動部材５６０との間に設けられたコイルバネ５７０と、第１の回動部材５３０および第２の回動部材５４０の回動角度を検出するためにハウジング５２０上に設けられたセンサー５８０と、底板５１０の一方の側壁から外側に突出する部品取り付け部５１０ａ内に設けられたプッシュスイッチ５９０と、を備えている。
【０００４】
ユーザーから操作軸５５０に対して任意の方向への傾倒操作が印加されると、操作軸５５０の傾倒動作に伴い、第１の回動部材５３０および第２の回動部材５４０が回動する。第１の回動部材５３０および第２の回動部材５４０の回動角度は、センサー５８０によって検出され、操作軸５５０に対するユーザーの傾倒操作に応じた方向情報の入力が提供される。また、ユーザーから操作軸５５０に対して押下操作が印加されると、操作軸５５０と係合している第２の回動部材５４０が下方に変位し、第２の回動部材５４０がプッシュスイッチ５９０を押下する。これにより、操作軸５５０に対するユーザーの押下操作に応じた押下情報の入力が提供される。
【０００５】
ユーザーは、操作軸５５０に対して、傾倒操作と押下操作を同時に印加する場合がある。多方向入力装置５００がゲーム機器のコントローラーにおいて用いられる場合、操作軸５５０の傾倒方向によって、プッシュスイッチ５９０のクリック感が変化しないことが求められる。しかしながら、多方向入力装置５００においては、プッシュスイッチ５９０が底板５１０の一方の側壁から外側に突出する部品取り付け部５１０ａ内に設けられている。そのため、操作軸５５０をプッシュスイッチ５９０の側へ傾倒させた状態で操作軸５５０を押下した場合には、良好なクリック感が得られる。一方、操作軸５５０をプッシュスイッチ５９０の反対側へ傾倒させた状態で操作軸５５０を押下した場合には、十分なクリック感を得ることができない。
【０００６】

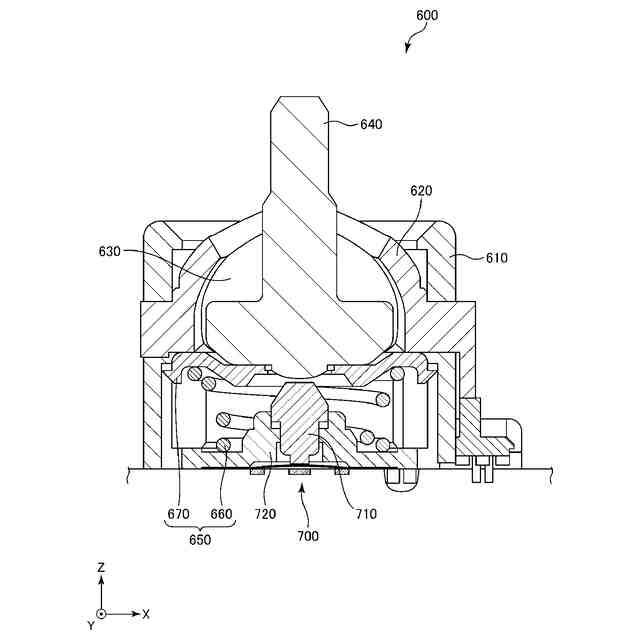

このような傾倒操作および押下操作を印加した際のクリック感の方向性依存性という問題に対し、特許文献２は、図２に示されている多方向入力装置６００を開示している。多方向入力装置６００は、基板上に固定されたハウジング６１０と、第１の回動軸（Ｘ方向）回りに回動可能に、ハウジング６１０に保持された第１の回動部材６２０と、第１の回動軸と直交する第２の回動軸（Ｙ方向）回りに回動可能に、ハウジング６１０に保持された第２の回動部材６３０と、ユーザーからの傾倒操作に応じて傾倒し、さらに、ユーザーからの押下操作に応じて下方に変位可能な操作軸６４０と、ハウジング６１０内において操作軸６４０を中立状態で弾性的に保持する保持機構６５０と、操作軸６４０の真下に位置するよう基板上に設けられたプッシュスイッチ７００と、を備えている。保持機構６５０は、コイルバネ６６０と、コイルバネ６６０上に積置され、操作軸６４０を下方から支持する昇降スライダー６７０と、を備えている。
【０００７】
多方向入力装置６００の構成では、プッシュスイッチ７００を操作軸６４０の真下に位置させることにより、操作軸６４０に対して傾倒操作および押下操作を印加した際のプッシュスイッチ７００のクリック感の方向依存性を大幅に低減している。しかしながら、多方向入力装置６００の構成では、操作軸６４０が傾斜している場合であっても、プッシュスイッチ７００に対して垂直な押圧力を印加することを可能とするために、操作軸６４０とプッシュスイッチ７００との間に、アクチュエーター７１０とアクチュエーター７１０の傾きを防止するスペーサー７２０を設ける必要がある。アクチュエーター７１０は高さ方向に変位可能にスペーサー７２０によって支持されている。さらに、アクチュエーター７１０とスペーサー７２０との係合によって、アクチュエーター７１０の傾斜が防止されている。また、アクチュエーター７１０とスペーサー７２０との係合によってアクチュエーター７１０の傾斜を確実に防止するためには、アクチュエーター７１０およびスペーサー７２０の高さをある程度確保する必要がある。この結果、操作軸６４０とプッシュスイッチ７００との間に、スペーサー７２０と、スペーサー７２０から上方に突出するアクチュエーター７１０とを配置するスペースを確保しなければならず、多方向入力装置６００の高さが増大してしまうという問題があった。
【先行技術文献】
【特許文献】
【０００８】
特開２０００－３０５６５０号公報
特開２００４－１０３２５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本発明は、上記従来の問題点を鑑みたものであり、その目的は、操作軸に対する傾倒操作および押下操作を実行した際のプッシュスイッチのクリック感の方向依存性が低減され、かつ、低背化可能な多方向入力装置を提供することにある。
【課題を解決するための手段】
【００１０】
このような目的は、以下の（１）によって規定される本発明により達成される。
（１）基板上に固定されたハウジングと、
第１のスリット孔を有し、第１の軸方向回りに回動可能に、前記ハウジングに保持された第１の回動部材と、
第２のスリット孔を有し、前記第１の軸方向と直交する第２の軸方向回りに回動可能に、前記ハウジングに保持された第２の回動部材と、
前記第１のスリット孔および前記第２のスリット孔に挿通され、ユーザーから印加される傾倒操作に応じて、前記第１の回動部材および前記第２の回動部材を回動させ、さらに、前記ユーザーから印加される押下操作に応じて、下方に変位する操作軸と、
前記ハウジング内に設けられ、前記操作軸を中立状態で弾性的に保持する保持機構と、
前記第１の回動部材および前記第２の回動部材のそれぞれの回動角度を検出するための検出機構と、
前記基板上に、前記操作軸の真下に位置するよう設けられたプッシュスイッチと、
前記操作軸と前記プッシュスイッチとの間に設けられ、前記操作軸が下方へ変位した際、前記操作軸によって押下され、前記プッシュスイッチを押圧するアクチュエーターと、を備え、
前記保持機構は、前記基板上に設けられた弾性部材と、前記弾性部材上に載置され、前記操作軸を下方から支持し、さらに、前記アクチュエーターと係合する昇降スライダーと、を備えており、
前記操作軸は、前記ユーザーから前記傾倒操作および前記押下操作が印加される操作部と、前記操作部から下方に向かって直線状に延伸する接続部と、前記接続部の下側部分から外側に向かって延伸する円環状のスカート部と、前記スカート部を貫通する貫通孔と、を備え、
前記操作軸の前記スカート部の下面は、球面形状を有しており、
前記操作軸の前記スカート部の前記下面が、前記昇降スライダーと接触していることを特徴とする多方向入力装置。
【発明の効果】
（【００１１】以降は省略されています）
