公開番号2025146123
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046741
出願日2024-03-22
発明の名称ワイパーブレードラバー
出願人バンドー化学株式会社,株式会社デンソー,株式会社デンソーワイパシステムズ
代理人弁理士法人前田特許事務所
主分類B60S 1/38 20060101AFI20250926BHJP(車両一般)
要約【課題】払拭性及び耐久性が優れるワイパーブレードラバーを提供する。
【解決手段】ワイパーブレードラバー10は、他部材の表面に接触して摺動する接触摺動部121を含む接触摺動部121の表層がグラファイトコート層121bで構成されているとともに、グラファイトコート層121bの厚さが3μm以上7μm以下であり、かつ、グラファイトコート層121bの表面の算術平均高さが1.5μm以下である。
【選択図】図1
特許請求の範囲【請求項１】
他部材の表面に接触して摺動する接触摺動部を含むワイパーブレードラバーであって、
前記接触摺動部の表層がグラファイトコート層で構成されているとともに、前記グラファイトコート層の厚さが３μｍ以上７μｍ以下であり、かつ、前記グラファイトコート層の表面の算術平均高さが１．５μｍ以下であるワイパーブレードラバー。
続きを表示（約 370 文字）【請求項２】
請求項１に記載されたワイパーブレードラバーにおいて、
前記グラファイトコート層の厚さの表面の算術平均高さに対する比が３．５以上６以下であるワイパーブレードラバー。
【請求項３】
請求項１に記載されたワイパーブレードラバーにおいて、
前記グラファイトコート層は、グラファイトがバインダーを介して結合した薄膜層で構成されているワイパーブレードラバー。
【請求項４】
請求項３に記載されたワイパーブレードラバーにおいて、
前記バインダーが熱硬化性樹脂であるワイパーブレードラバー。
【請求項５】
請求項１に記載されたワイパーブレードラバーにおいて、
前記グラファイトコート層を除いた部分が架橋ゴム組成物で形成されているワイパーブレードラバー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイパーブレードラバーに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
自動車用のワイパーブレードラバーとして、フロントガラスとの接触摺動部であるリップ部がグラファイトコート層で被覆されたものが知られている。例えば特許文献１には、リップ部がポリウレタン樹脂をバインダーとするグラファイトコート層で被覆されたワイパーブレードラバーが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第３８２１６３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の課題は、払拭性及び耐久性が優れるワイパーブレードラバーを提供することである。
【課題を解決するための手段】
【０００５】
本発明は、他部材の表面に接触して摺動する接触摺動部を含むワイパーブレードラバーであって、前記接触摺動部の表層がグラファイトコート層で構成されているとともに、前記グラファイトコート層の厚さが３μｍ以上７μｍ以下であり、かつ、前記グラファイトコート層の表面の算術平均高さが１．５μｍ以下である。
【発明の効果】
【０００６】
本発明によれば、接触摺動部の表層を構成するグラファイトコート層の厚さが３μｍ以上７μｍ以下及び表面の算術平均高さが１．５μｍ以下であることにより、優れた払拭性及び耐久性を得ることができる。
【図面の簡単な説明】
【０００７】

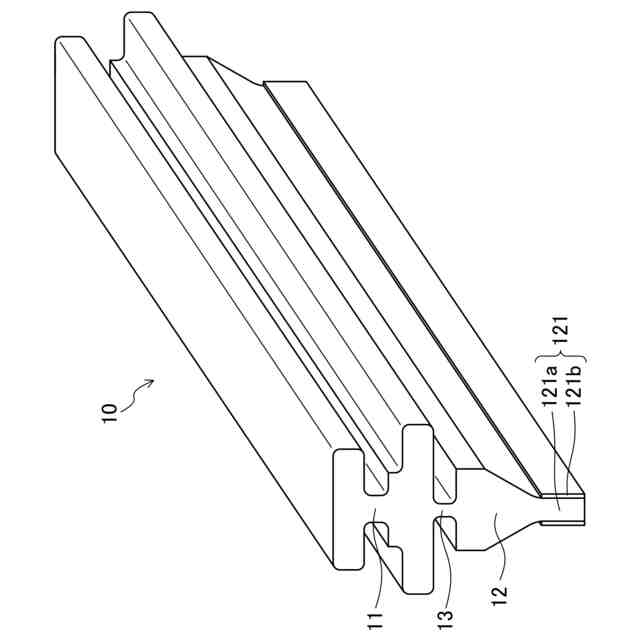

実施形態に係るワイパーブレードラバーの一片の斜視図である

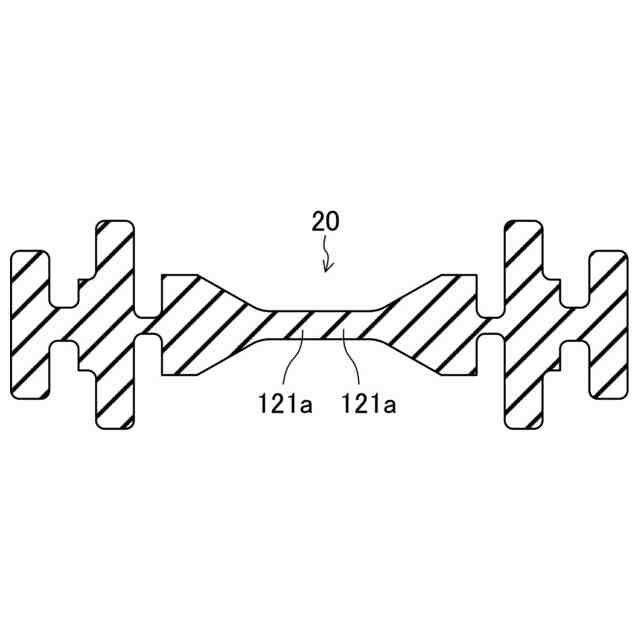

実施形態に係るワイパーブレードラバーの製造方法についての第1の説明図である。

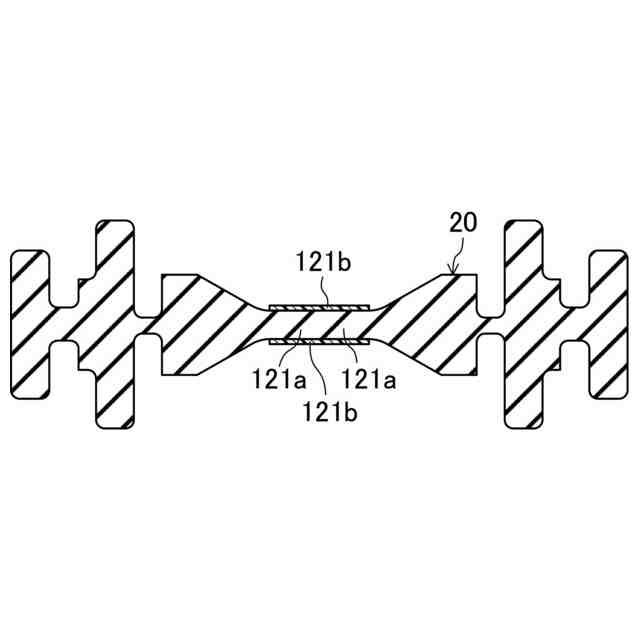

実施形態に係るワイパーブレードラバーの製造方法についての第２の説明図である。

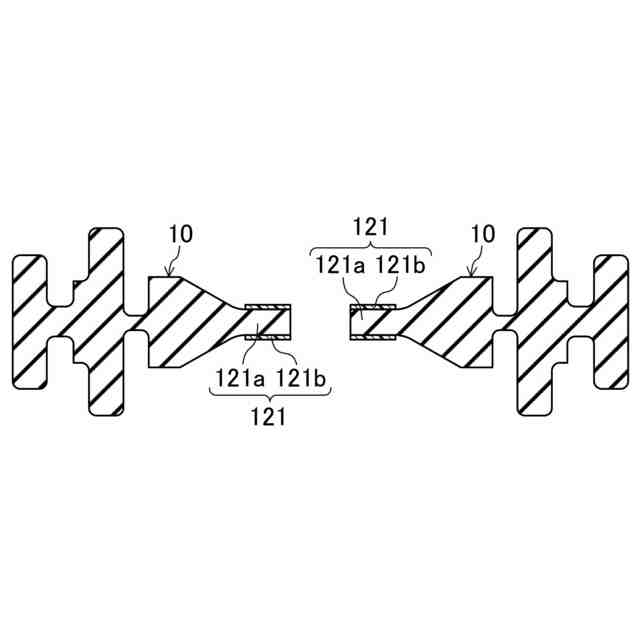

実施形態に係るワイパーブレードラバーの製造方法についての第３の説明図である。
【発明を実施するための形態】
【０００８】
以下、実施形態について詳細に説明する。
【０００９】
図１は、実施形態に係るワイパーブレードラバー１０を示す。このワイパーブレードラバー１０は、概略平板状の細長いゴム部品であって、幅方向の一方側に取付保持部１１が設けられているとともに、幅方向の他方側にリップ部１２が設けられており、かつ、それらの取付保持部１１及びリップ部１２を繋ぐようにネック部１３が設けられている。リップ部１２におけるネック部１３側とは反対側の薄肉状部分は、接触摺動部１２１に構成されている。この接触摺動部１２１は、厚さ方向の中央部分の本体部１２１ａと、その本体部１２１ａの両側のそれぞれを被覆するグラファイトコート層１２１ｂとを有する。したがって、接触摺動部１２１は、その両側の表層がグラファイトコート層１２１ｂで構成されている。
【００１０】
実施形態に係るワイパーブレードラバー１０は、取付保持部１１が例えば自動車のフロントガラスの下側に設けられたワイパー駆動部のバーティブラに取り付け保持され、ワイパー駆動部が駆動したとき、リップ部１２がネック部１３を支点として傾倒するとともに接触摺動部１２１が他部材であるフロントガラスの表面に接触して摺動することにより雨等を払拭する。
（【００１１】以降は省略されています）
