公開番号
2025145377
公報種別
公開特許公報(A)
公開日
2025-10-03
出願番号
2024045522
出願日
2024-03-21
発明の名称
配線基板の製造方法
出願人
イビデン株式会社
代理人
弁理士法人朝日奈特許事務所
主分類
H05K
3/46 20060101AFI20250926BHJP(他に分類されない電気技術)
要約
【課題】配線基板の製造における歩留まりの向上。
【解決手段】実施形態の配線基板の製造方法は、1または複数の製品エリアを備える2つの第1支持基板SP1を準備することと各第1支持基板SP1の第1面SP1a上の製品エリアに亘って第1導体層および第1絶縁層を含む第1ビルドアップ部10を形成することと2つの第1支持基板SP1のそれぞれの第2面SP1bを第1支持基板SP1の厚さ方向に対向させ各第1ビルドアップ部10の第1支持基板SP1と反対側に第2ビルドアップ部20を形成することとを含み、第1レジストパターンを有する第1レジスト層を形成し導体パターンを形成することおよびダイレクトイメージング露光によって第1レジスト層を露光することを含み、第1導体層における配線の配線幅の最小値および配線間隔の最小値が第2導体層における配線の配線幅の最小値および配線間隔の最小値より小さい。
【選択図】図2L
特許請求の範囲
【請求項1】
第1面および前記第1面の反対面である第2面を有し、1または複数の製品エリアを備える2つの第1支持基板を準備することと、
各前記第1支持基板の前記第1面上の前記1または複数の製品エリアに亘って、第1導体層および第1絶縁層を交互に積層することにより、前記第1導体層および前記第1絶縁層を含む各第1ビルドアップ部をそれぞれ形成することと、
2つの前記第1支持基板のそれぞれの前記第2面を前記第1支持基板の厚さ方向に対向させ、各前記第1ビルドアップ部の前記第1支持基板と反対側に、第2導体層および第2絶縁層を交互に積層することにより、第2ビルドアップ部を形成することと、
を含む、配線基板の製造方法であって、
前記第1導体層を積層することは、第1レジストパターンを有する第1レジスト層を形成し、前記第1レジストパターンに従う導体パターンを形成することを含み、

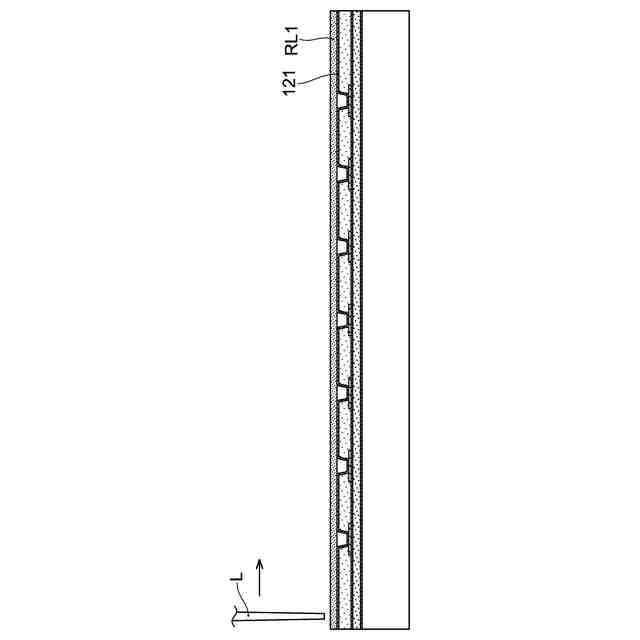

前記第1レジストパターンを有する第1レジスト層を形成することは、ダイレクトイメージング露光によって前記第1レジスト層を露光することを含み、
前記第1導体層および前記第2導体層は、前記第1導体層における配線の配線幅の最小値および配線間隔の最小値がそれぞれ、前記第2導体層における配線の配線幅の最小値および配線間隔の最小値より小さいように形成される。
続きを表示(約 920 文字)
【請求項2】
請求項1記載の配線基板の製造方法であって、
前記2つの第1支持基板のそれぞれの前記第2面を対向させることは、第2支持基板を挟んで前記2つの第1支持基板を前記第2支持基板に貼り合わせることを含んでいる。
【請求項3】
請求項2記載の配線基板の製造方法であって、
前記第2ビルドアップ部を形成した後に、前記第1支持基板を前記第2支持基板と共に取り外すことをさらに含んでいる。
【請求項4】
請求項1記載の配線基板の製造方法であって、
前記第2導体層を積層することは、第2レジストパターンを有する第2レジスト層を形成し、前記第2レジストパターンに従う導体パターンを形成することを含み、前記第2レジストパターン有する第2レジスト層を形成することは、フォトマスクを使用して第2レジスト層を露光することを含む。
【請求項5】
請求項1記載の配線基板の製造方法であって、各前記製品エリアの形状は、平面視において各辺の寸法が80mm以上、且つ、240mm以下の矩形である。
【請求項6】
請求項1記載の配線基板の製造方法であって、前記第1支持基板の第1面の平面度は、±2.5μm以下である。
【請求項7】
請求項6記載の配線基板の製造方法であって、前記第1支持基板がガラス基板、シリコン基板、メタル基板、セラミックス基板のいずれかから選ばれる。
【請求項8】
請求項1記載の配線基板の製造方法であって、前記第1導体層を積層することは、前記導体パターンに含まれる配線の幅の最小値が2μm以下、配線の間隔の最小値が2μm以下に形成することを含む。
【請求項9】
請求項1記載の配線基板の製造方法であって、前記第1導体層の厚みは7μm以下に形成され、前記第2導体層の厚みは10μm以上に形成される。
【請求項10】
請求項1記載の配線基板の製造方法であって、前記第1導体層は、アスペクト比が2.0以上、4.0以下の配線を含むように形成される。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は配線基板の製造方法に関する。
続きを表示(約 2,900 文字)
【背景技術】
【0002】
特許文献1には、第二配線基板と第一配線基板とを備える配線基板の製造方法が開示されている。第一配線基板は支持基板上への絶縁樹脂および配線層の積層によって形成される。第二配線基板は第一配線基板と別に製造される。第一配線基板が第二配線基板に接合された後、支持基板が剥離される。
【先行技術文献】
【特許文献】
【0003】
特開2020-4926号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1に開示の配線基板の製造方法では、比較的微細な配線層を含む第一配線基板と第二配線基板とはそれぞれの表面から突出した端子を介して接合され、第一配線基板と第二配線基板との間には絶縁樹脂が充填される必要がある。配線基板製造における歩留まりが低くなる場合があると考えられる。
【課題を解決するための手段】
【0005】
本発明の配線基板の製造方法は、第1面および前記第1面の反対面である第2面を有し、1または複数の製品エリアを備える2つの第1支持基板を準備することと、各前記第1支持基板の前記第1面上の前記1または複数の製品エリアに亘って、第1導体層および第1絶縁層を交互に積層することにより、前記第1導体層および前記第1絶縁層を含む各第1ビルドアップ部をそれぞれ形成することと、2つの前記第1支持基板のそれぞれの前記第2面を前記第1支持基板の厚さに対向させ、各前記第1ビルドアップ部の前記第1支持基板と反対側に、第2導体層および第2絶縁層を交互に積層することにより、第2ビルドアップ部を形成することと、を含んでいる。前記第1導体層を積層することは、第1レジストパターンを有する第1レジスト層を形成し、前記第1レジストパターンに従う導体パターンを形成することを含み、前記第1レジストパターンを有する第1レジスト層を形成することは、ダイレクトイメージング露光によって前記第1レジスト層を露光することを含み、前記第1導体層および前記第2導体層は、前記第1導体層における配線の配線幅の最小値および配線間隔の最小値がそれぞれ、前記第2導体層における配線の配線幅の最小値および配線間隔の最小値より小さいように形成される。
【0006】
本発明の実施形態によれば、配線密度の異なる複数の導体層を含む配線基板が歩留まりよく、しかも効率的に製造され得る。
【図面の簡単な説明】
【0007】
本発明の一実施形態の製造方法で製造される配線基板の一例を示す断面図。

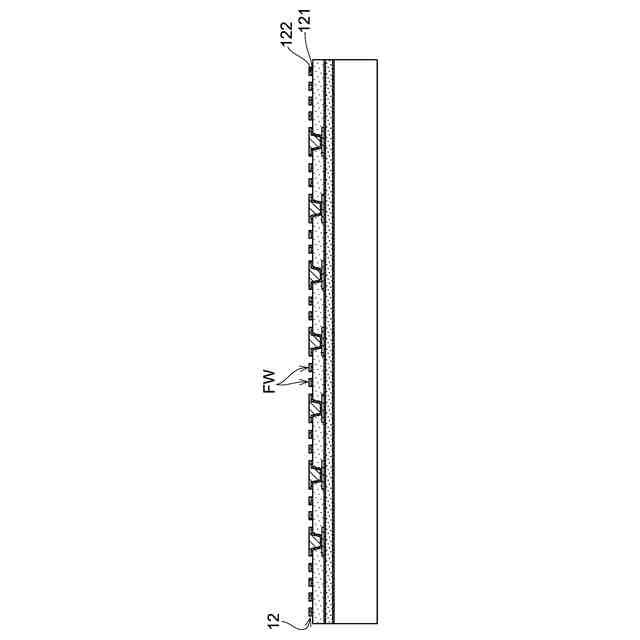

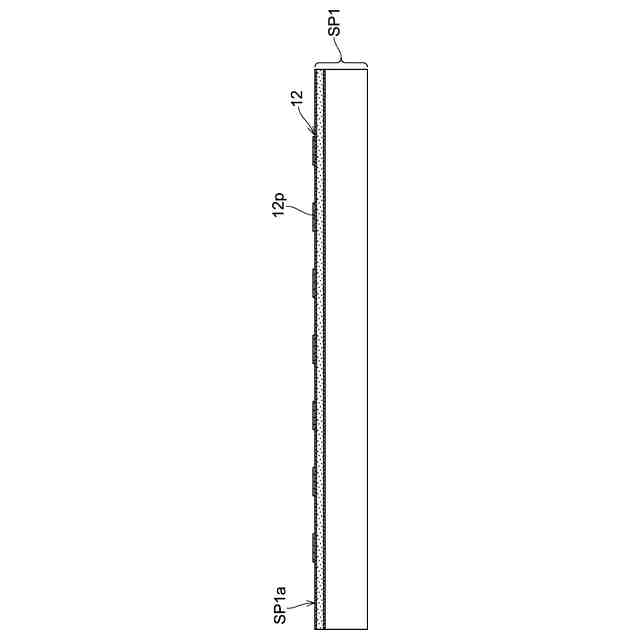

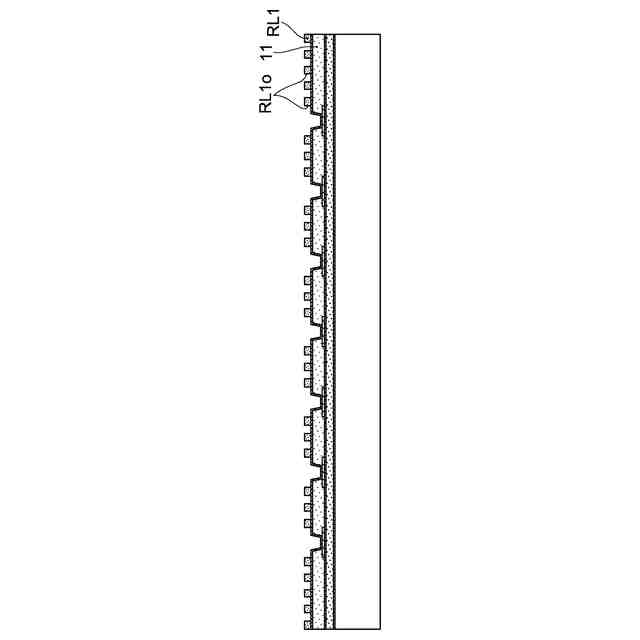

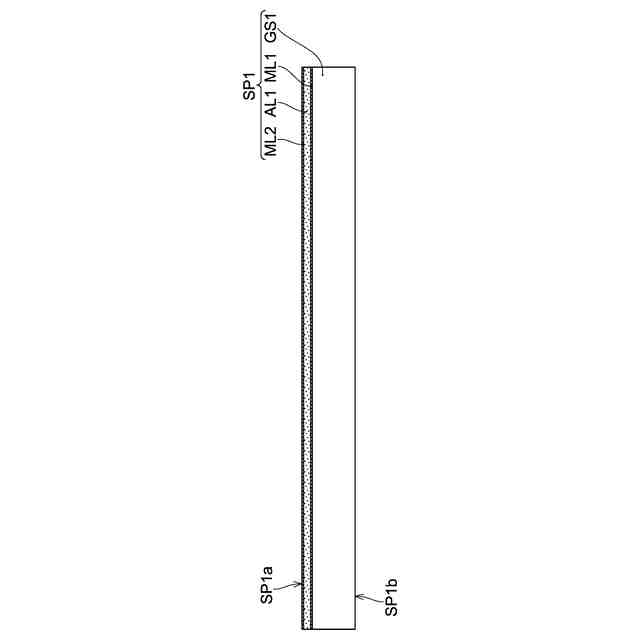

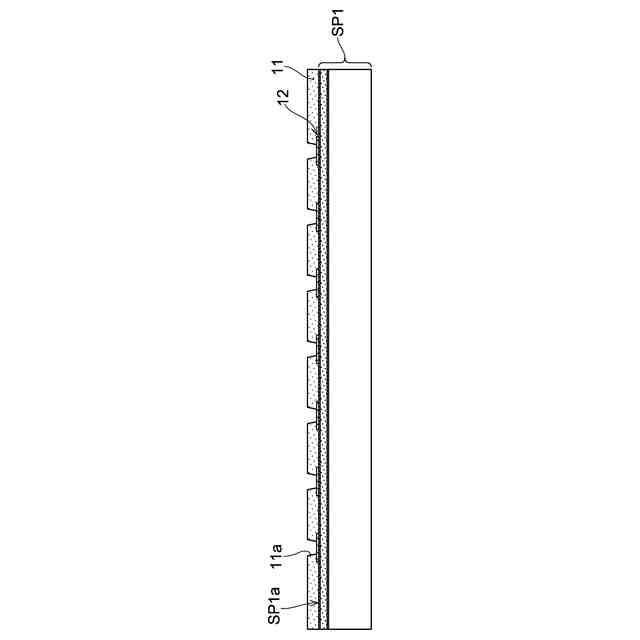

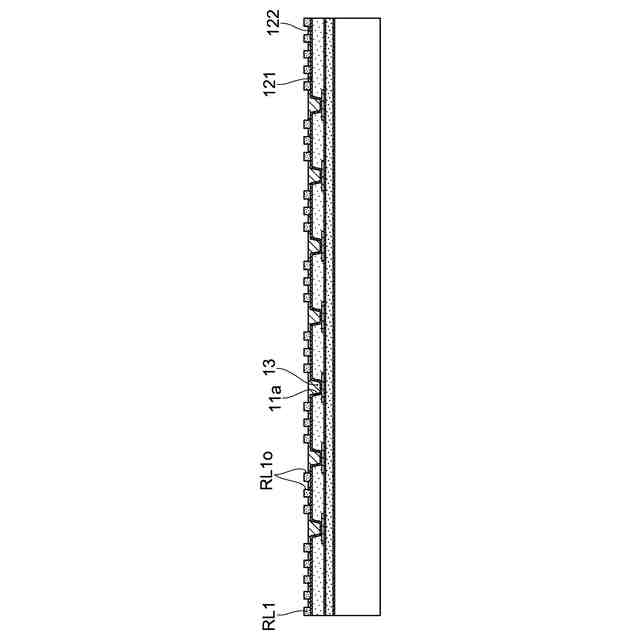

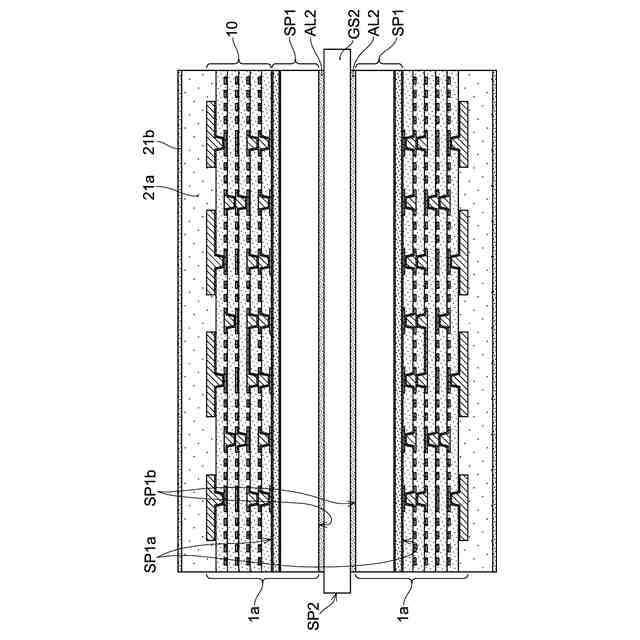

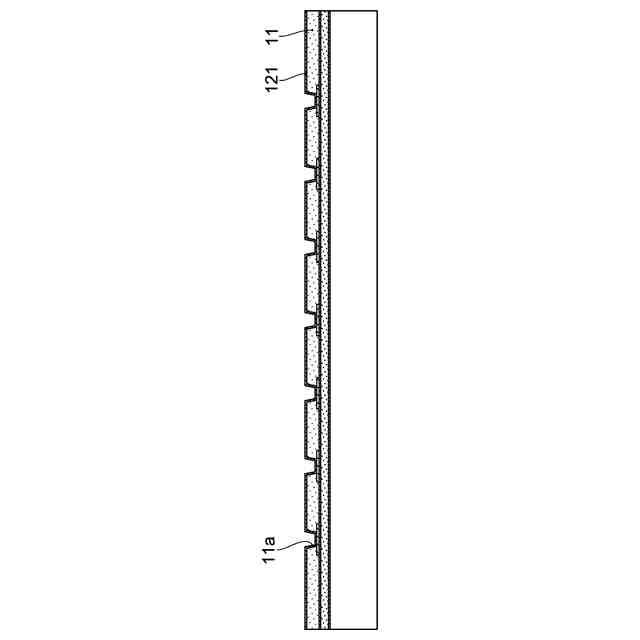

本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
本発明の一実施形態である配線基板の製造方法の一例を示す図。
【発明を実施するための形態】
【0008】

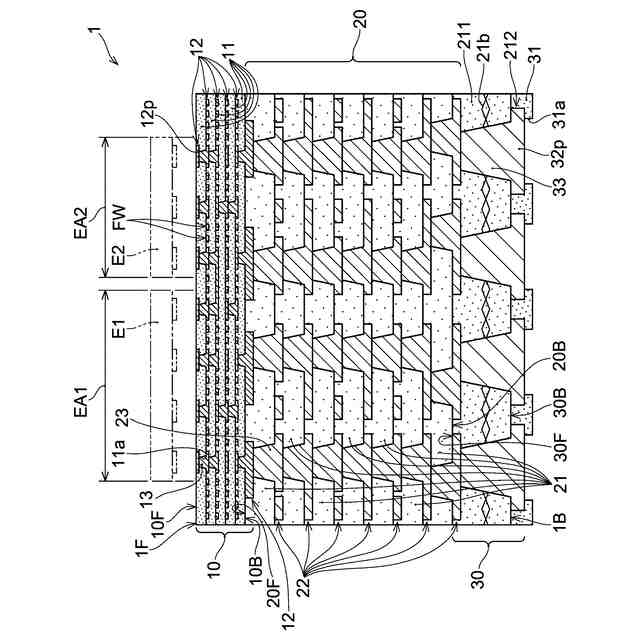

一実施形態の配線基板の製造方法によって製造される配線基板が図面を参照しながら説明される。図1は、一実施形態の製造方法によって製造される配線基板の一例である配線基板1を示す断面図である。なお、配線基板1は製造される配線基板の一例に過ぎない。製造される配線基板の積層構造、ならびに、導体層および絶縁層それぞれの数は、図1の配線基板1の積層構造、ならびに配線基板1に含まれる導体層および絶縁層それぞれの数に限定されない。また、参照される図面においては、各構成要素の正確な比率を示すことは意図されておらず、本発明の特徴が理解され易いように描かれている。
【0009】
配線基板1は、交互に積層された複数の導体層および絶縁層によってそれぞれ構成される第1ビルドアップ部10および第2ビルドアップ部20を含む積層構造を有している。図1に示されるように、配線基板1は、第2ビルドアップ部20の第1ビルドアップ部10側と反対側に、絶縁層およびその上に積層された導体層から構成される第3ビルドアップ部30をさらに含んでいてもよい。配線基板1は、その厚さ方向と直交する2つの表面(第1面1Fおよび第1面1Fと反対側の第2面1B)を有している。図1に示されるように、第1ビルドアップ部10の表面(第1面10F)が第1面1Fを構成している。配線基板1が第3ビルドアップ部30を有する場合、第2面1Bは、第3ビルドアップ部30の表面(第2面30B)により構成され得る。なお、第3ビルドアップ部30が形成されず、配線基板が第1ビルドアップ部10および第2ビルドアップ部20によって構成される場合、第2面1Bは、第2ビルドアップ部20の表面(第2面20B)により構成され得る。配線基板1は、コア層を含まないコアレス配線基板として形成されている。
【0010】
第1ビルドアップ部10は比較的微細な配線を含んでおり、比較的密度の高い回路配線を有し得る。図1の例では、第1ビルドアップ部10は、交互に積層される絶縁層(第1絶縁層)11と導体層(第1導体層)12とを有している。一層の第1絶縁層11を挟んで対向する導体層12同士はビア導体(第1ビア導体)13によって接続されている。第1導体層12は、所定の導体パターンを有するようにパターニングされている。第1ビルドアップ部10の第1面10Fは、第1導体層12の表面(上面)および導体層12のパターンから露出する第1絶縁層11の表面(上面)によって構成されている。図示の例では、第1面10Fを構成する導体層12は複数の導体パッド12pを有するパターンに形成されている。
(【0011】以降は省略されています)
