公開番号2025145287
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045387
出願日2024-03-21
発明の名称電圧検出装置
出願人Astemo株式会社
代理人弁理士法人志賀国際特許事務所
主分類G01R 19/165 20060101AFI20250926BHJP(測定;試験)
要約【課題】経路抵抗値が大きい場合であってもセル電圧を従来よりも精度良く検出することが可能な電圧検出装置を提供する。
【解決手段】所定の電圧検出線を介して複数の電池セルに各々並列接続され、電池セルを均等化放電させる複数の放電回路と、電圧検出線を介して複数の入力端子に各々入力されるマイナス端子電圧及びプラス端子電圧に基づいて電池セルのセル電圧を検出する電圧検出回路とを備える電圧検出装置であって、電圧検出回路は、均等化放電時におけるマイナス端子電圧及びプラス端子電圧を取得し、マイナス端子電圧及びプラス端子電圧に基づいて電圧検出線に起因する電圧降下量を推定し、該電圧降下量に基づいてマイナス端子電圧及びプラス端子電圧を補正することによりセル電圧を検出する。
【選択図】図1
特許請求の範囲【請求項１】
所定の電圧検出線を介して複数の電池セルに各々並列接続され、前記電池セルを均等化放電させる複数の放電回路と、前記電圧検出線を介して複数の入力端子に各々入力されるマイナス端子電圧及びプラス端子電圧に基づいて前記電池セルのセル電圧を検出する電圧検出回路とを備える電圧検出装置であって、
前記電圧検出回路は、均等化放電時における前記マイナス端子電圧及び前記プラス端子電圧を取得し、前記マイナス端子電圧及び前記プラス端子電圧に基づいて前記電圧検出線に起因する電圧降下量を推定し、該電圧降下量に基づいて前記マイナス端子電圧及び前記プラス端子電圧を補正することにより前記セル電圧を検出する
ことを特徴とする電圧検出装置。
続きを表示（約 160 文字）【請求項２】
前記電圧検出回路は、前記電圧検出線の温度に応じた前記電圧降下量を推定することを特徴とする請求項１に記載の電圧検出装置。
【請求項３】
前記電圧検出回路は、放電ＯＮ時及び放電ＯＦＦ時の前記マイナス端子電圧及び前記プラス端子電圧を取得することを特徴とする請求項１又は２に記載の電圧検出装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電圧検出装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
下記特許文献１には、組電池と電池監視装置とを接続する配線部の状態を検出できる電池監視装置が開示されている。この電池監視装置は、一端が複数の単位電池間の各々に接続され、他端が分岐ラインとなっている複数の配線と、単位電池の正極側及び負極側に接続される各配線のうち、正極側の分岐ラインと負極側分岐ラインとを第１配線ペア、正極側の分岐ラインと負極側の分岐ラインとを第２配線ペアとし、第１配線ペア間に設けられた均等化スイッチと、第１配線ペア間に設けられた第１電圧検出部と、第１電圧検出部による電圧検出結果に基づいて均等化スイッチをオンとした際の放電で単位電池の電圧を均等化する均等化回路と、第２配線ペア間に設けられ、均等化スイッチのオン時及びオフ時に単位電池の電圧を検出する第２電圧検出部とを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－０５０８７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、このような背景技術は、配線の抵抗値（経路抵抗値）が大きい場合、セル電圧を高精度に検出することができないという問題がある。
【０００５】
本発明は、上述した事情に鑑みてなされたものであり、経路抵抗値が大きい場合であってもセル電圧を従来よりも精度良く検出することが可能な電圧検出装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明では、電圧検出装置に係る第１の解決手段として、所定の電圧検出線を介して複数の電池セルに各々並列接続され、前記電池セルを均等化放電させる複数の放電回路と、前記電圧検出線を介して複数の入力端子に各々入力されるマイナス端子電圧及びプラス端子電圧に基づいて前記電池セルのセル電圧を検出する電圧検出回路とを備える電圧検出装置であって、前記電圧検出回路は、均等化放電時における前記マイナス端子電圧及び前記プラス端子電圧を取得し、前記マイナス端子電圧及び前記プラス端子電圧に基づいて前記電圧検出線に起因する電圧降下量を推定し、該電圧降下量に基づいて前記マイナス端子電圧及び前記プラス端子電圧を補正することにより前記セル電圧を検出する、という手段を採用する。
【０００７】
本発明では、電圧検出装置に係る第２の解決手段として、上記第１の解決手段において、前記電圧検出回路は、前記電圧検出線の温度に応じた前記電圧降下量を推定する、という手段を採用する。
【０００８】
本発明では、電圧検出装置に係る第３の解決手段として、上記第１又は第２の解決手段において、前記電圧検出回路は、放電ＯＮ時及び放電ＯＦＦ時の前記マイナス端子電圧及び前記プラス端子電圧を取得する、という手段を採用する。
【発明の効果】
【０００９】
本発明によれば、経路抵抗値が大きい場合であってもセル電圧を従来よりも精度良く検出することが可能な電圧検出装置を提供することが可能である。
【図面の簡単な説明】
【００１０】

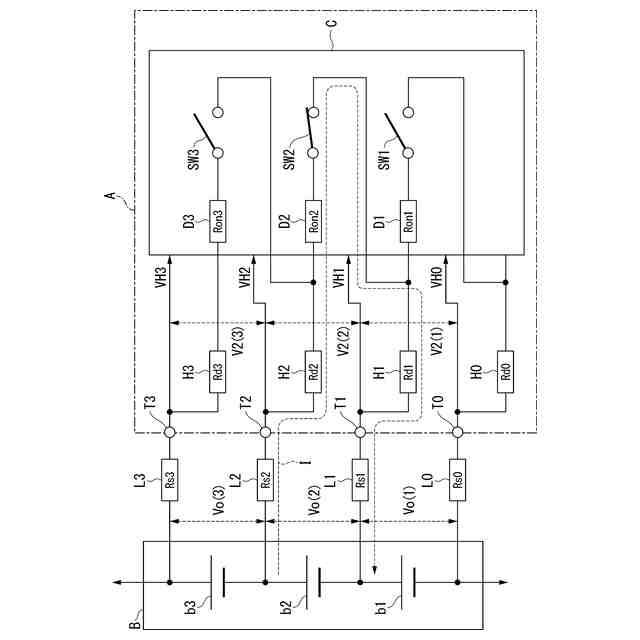

本発明の一実施形態に係る電圧検出装置の構成を示すブロック図である。

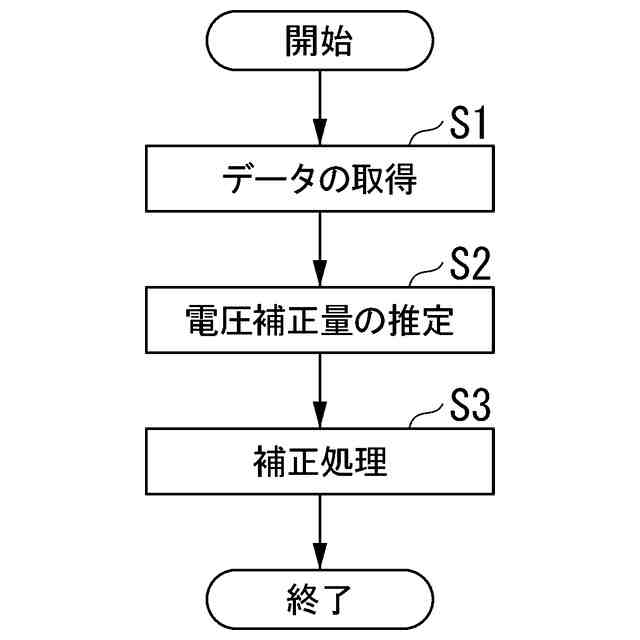

本発明の一実施形態に係る電圧検出装置の動作を示すフローチャートである。

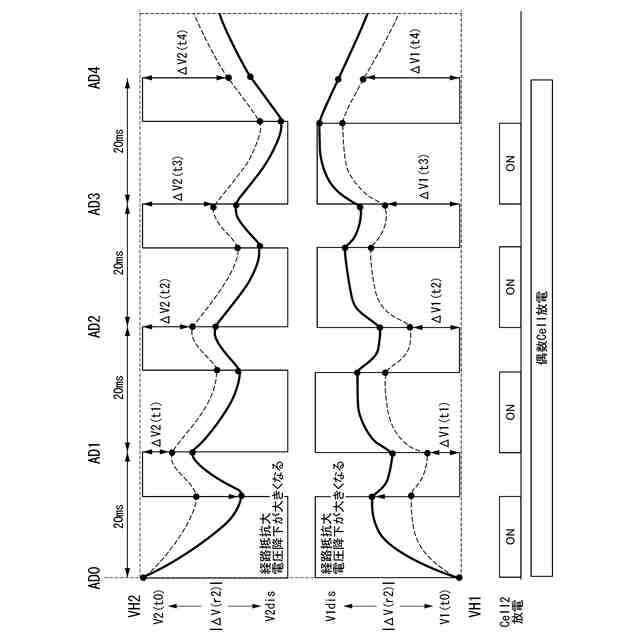

本発明の一実施形態に係る電圧検出装置の動作を示す波形図である。

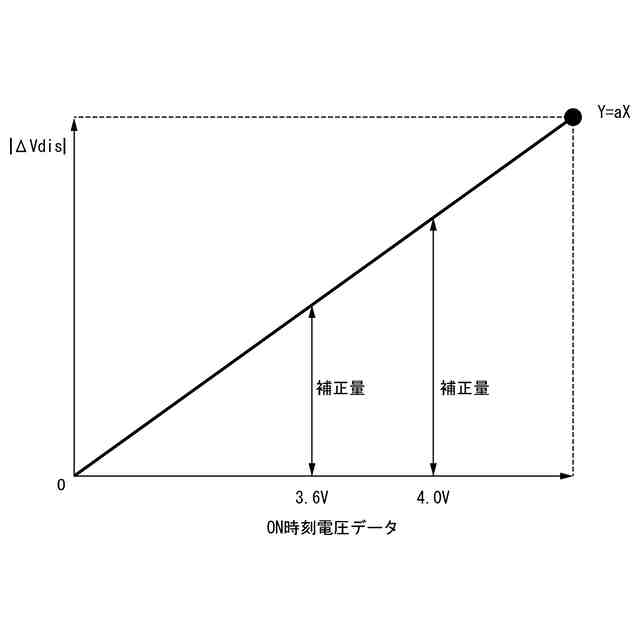

本発明の一実施形態に係る電圧検出装置の動作を示す第１の特性図である。
本発明の一実施形態に係る電圧検出装置の動作を示す第２の特性図である。

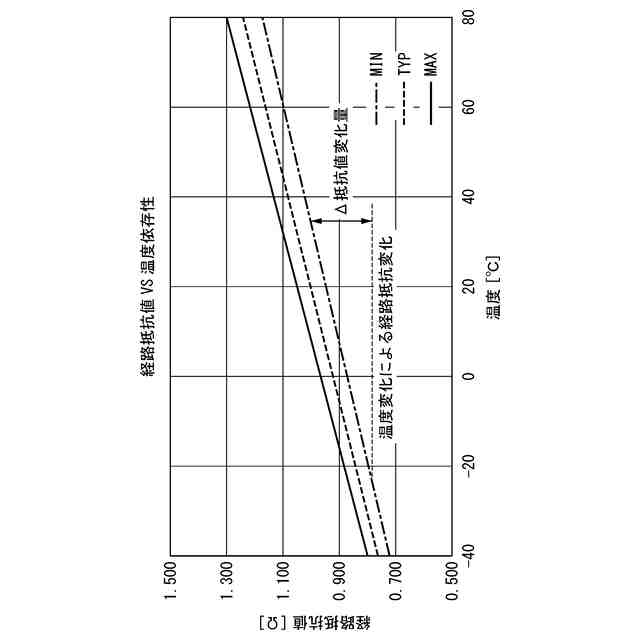

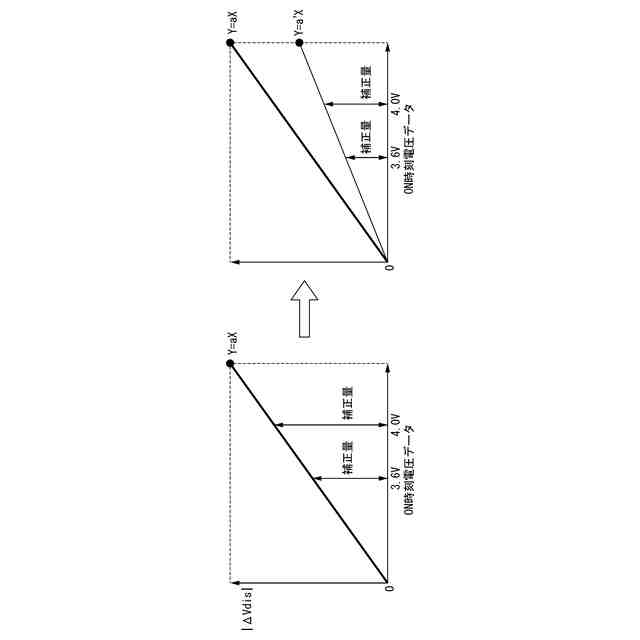

本発明の一実施形態に係る電圧検出装置の動作を示す第３の特性図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
