公開番号2025145156
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045191
出願日2024-03-21
発明の名称ディスプレイ、表示方法、表示システムおよびプログラム
出願人株式会社デンソーテン
代理人弁理士法人秀和特許事務所
主分類G09F 9/30 20060101AFI20250926BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】簡易な構成で、単一の表示面と、複数に分割された複数の表示面のそれぞれの向きを視聴者の方向に設定可能な複数の表示面とで切り替え可能なディスプレイを提供する。
【解決手段】ディスプレイは、車両に搭載され、少なくとも一つの折り曲げ部で折り曲げ可能である。本ディスプレイは、折り曲げ部で折り曲げられていない状態と、折り曲げ部で折り曲げられた状態との間で変形可能である。そして、本ディスプレイは、折り曲げられた状態において、折り曲げ部により分割される複数の表示面のそれぞれが、車両の複数の座席の方向に向きを調整可能である。
【選択図】図1
特許請求の範囲【請求項１】
車両に搭載され、少なくとも一つの折り曲げ部で折り曲げ可能なディスプレイであり、
前記折り曲げ部で折り曲げられていない状態と、前記折り曲げ部で折り曲げられた状態との間で変形可能であり、
前記折り曲げられた状態において、前記折り曲げ部により分割される複数の表示面のそれぞれが、前記車両の複数の座席の方向に向きを調整可能な
ディスプレイ。
続きを表示（約 1,600 文字）【請求項２】
折り曲げられていない状態で、前記車両の天井に沿うように配置され、使用状態でディスプレイ中央部の車両幅方向に延びる前記折り曲げ部が下方にせり出して、車両前方と後方に分割された表示面を形成する請求項１に記載のディスプレイ。
【請求項３】
車両前席が後方に反転可能であり、反転と連動して折り曲げ状態となる請求項２に記載のディスプレイ。
【請求項４】
少なくとも一つの折り曲げ部で折りたたまれた平面状態で車両後席のセンターコンソールに収納されており、使用状態で前記センターコンソールから上方にせり出し展開される請求項１に記載のディスプレイ。
【請求項５】
中心軸に垂直な断面が多角形状となる多角形柱に展開されて、前記多角形柱の前記中心軸に平行な各面が前記車両の各乗員の方向に向く請求項１に記載のディスプレイ。
【請求項６】
４枚のディスプレイパネルが環状に連結され、前記断面が四角形状の箱型に展開する請求項５に記載のディスプレイ。
【請求項７】
筒状のフレキシブルディスプレイの内部にフレームを備え、該フレームの柱の部分が移動することで前記折り曲げ部を形成し、前記断面が前記多角形状に展開する請求項５に記載のディスプレイ。
【請求項８】
ディスプレイと、前記ディスプレイに画像を表示する制御部とを備える表示システムであり、
前記ディスプレイは、車両に搭載され、少なくとも一つの折り曲げ部で折り曲げ可能なディスプレイであり、前記折り曲げ部で折り曲げられていない状態と、前記折り曲げ部で折り曲げられた状態との間で変形可能であり、前記折り曲げられた状態において、前記折り曲げ部により分割される複数の表示面のそれぞれが、前記車両の複数の座席の方向に向きを調整可能であり、
前記制御部は、前記折り曲げ部で前記折り曲げられていない状態においては、前記ディスプレイに単一のコンテンツ画像を表示し、前記折り曲げ部で前記折り曲げられた状態においては、分割される前記複数の表示面のそれぞれに、異なるコンテンツ画像を表示可能である、
表示システム。
【請求項９】
コンピュータが、ディスプレイに画像を表示する表示方法であって、
前記ディスプレイは、車両に搭載され、少なくとも一つの折り曲げ部で折り曲げ可能なディスプレイであり、前記折り曲げ部で折り曲げられていない状態と、前記折り曲げ部で折り曲げられた状態との間で変形可能であり、前記折り曲げられた状態において、前記折り曲げ部により分割される複数の表示面のそれぞれが、前記車両の複数の座席の方向に向きを調整可能であり、
前記コンピュータは、前記折り曲げ部で前記折り曲げられていない状態においては、前
記ディスプレイに単一のコンテンツ画像を表示し、前記折り曲げ部で前記折り曲げられた状態においては、分割される前記複数の表示面のそれぞれに、異なるコンテンツ画像を表示可能である、
表示方法。
【請求項１０】
コンピュータに、ディスプレイに画像を表示させるプログラムであって、
前記ディスプレイは、車両に搭載され、少なくとも一つの折り曲げ部で折り曲げ可能なディスプレイであり、前記折り曲げ部で折り曲げられていない状態と、前記折り曲げ部で折り曲げられた状態との間で変形可能であり、前記折り曲げられた状態において、前記折り曲げ部により分割される複数の表示面のそれぞれが、前記車両の複数の座席の方向に向きを調整可能であり、
前記コンピュータに、前記折り曲げ部で前記折り曲げられていない状態においては、前記ディスプレイに単一のコンテンツ画像を表示させ、前記折り曲げ部で前記折り曲げられた状態においては、分割される前記複数の表示面のそれぞれに、異なるコンテンツ画像を表示させることが可能である、
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ディスプレイ、表示方法、表示システムおよびプログラムに関するものである。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１には、２つのディスプレイにおいて拡張画面モードと非拡張画面モードとで切り替え可能なものが開示されている。ここで、拡張画面モードは、２つのディスプレイが相互に隣接した状態のとき、２つのディスプレイを一つの画面として使用するモードである。また、非拡張画面モードは、２つのディスプレイが前後または左右方向に離間した状態のとき、両方にそれぞれ同一のコンテンツ画像または異なるコンテンツ画像を表示するモードである。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－７４８７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、上記従来の技術では、非拡張画面モードにおいて、２つのディスプレイが車幅方向または車両の前後方向に延出されたレールにしたがって移動し、離間した状態となるものであり、ディスプレイの向きを視聴者の方向に調整することができない。また、この技術では、２つのディスプレイが相互に隣接した状態のとき一つの画面として使用されるものであるので、一つの画面が２つのディスプレイ間で不連続となり、かつ、ディスプレイの構成が複雑となる。
【０００５】
そこで、開示の実施形態の側面は、簡易な構成で、単一の表示面と、複数に分割された複数の表示面のそれぞれの向きを視聴者の方向に設定可能な複数の表示面とで切り替え可能なディスプレイを提供する。
【課題を解決するための手段】
【０００６】
開示の実施形態は、ディスプレイによって例示される。本ディスプレイは、車両に搭載され、少なくとも一つの折り曲げ部で折り曲げ可能である。そして、本ディスプレイは、折り曲げ部で折り曲げられていない状態と、折り曲げ部で折り曲げられた状態との間で変形可能である。そして、本ディスプレイは、折り曲げられた状態において、折り曲げ部により分割される複数の表示面のそれぞれが、車両の複数の座席の方向に向きを調整可能である。
【発明の効果】
【０００７】
本ディスプレイは、車両に搭載され、少なくとも一つの折り曲げ部で折り曲げ可能である。そして、本ディスプレイは、折り曲げ部で折り曲げられていない状態と、折り曲げ部で折り曲げられた状態との間で変形可能である。したがって、本ディスプレイは、単一の表示面と、複数に分割された複数の表示面とを切り替え可能である。さらに、本ディスプレイは、折り曲げられた状態において、折り曲げ部により分割される複数の表示面のそれぞれが、車両の複数の座席の方向に向きを調整可能であるので、複数に分割された複数の表示面のそれぞれの向きを視聴者の方向に設定可能である。すなわち、本ディスプレイは、単一の表示面と、複数に分割された複数の表示面のそれぞれの向きを視聴者の方向に設定可能な複数の表示面とで切り替え可能である。
【図面の簡単な説明】
【０００８】

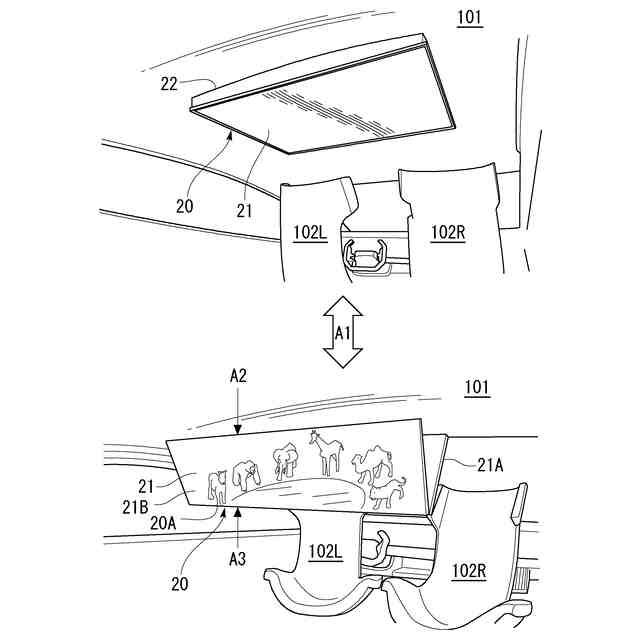

図１は、第１実施形態のディスプレイの利用の仕方を例示する図である。
図２は、使用状態でのディスプレイを例示する図である。

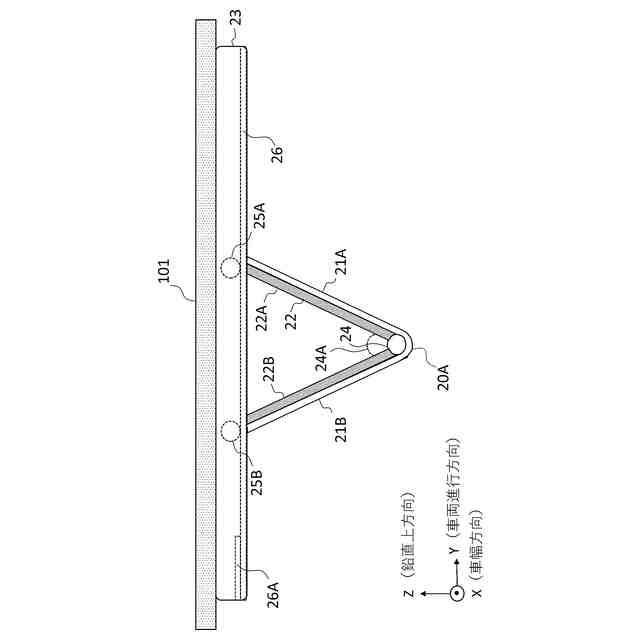

図３は、車両の前後方向に平行な鉛直の断面でディスプレイを切断した断面図である。

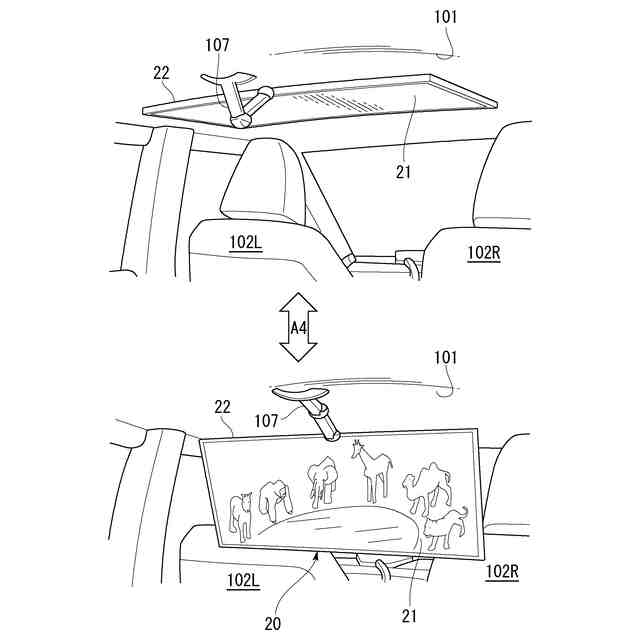

図４は、第１実施形態のディスプレイの変形例を例示する図である。

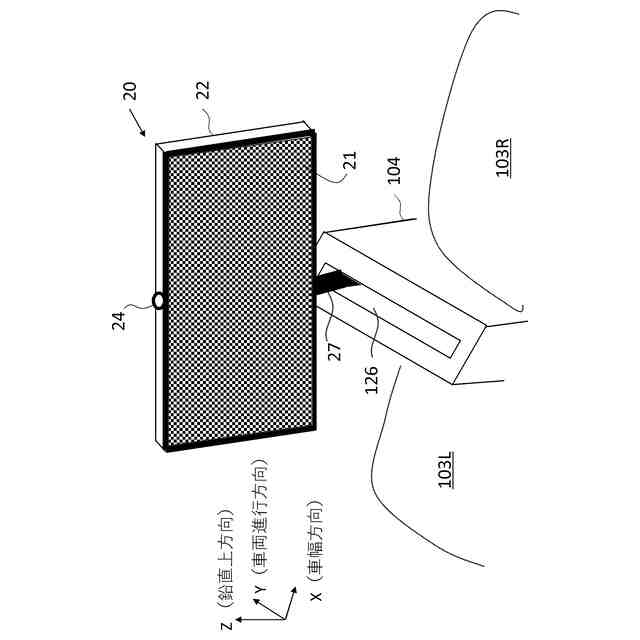

図５は、センターコンソールから平坦な状態に展開されたディスプレイを例示する斜視図である。

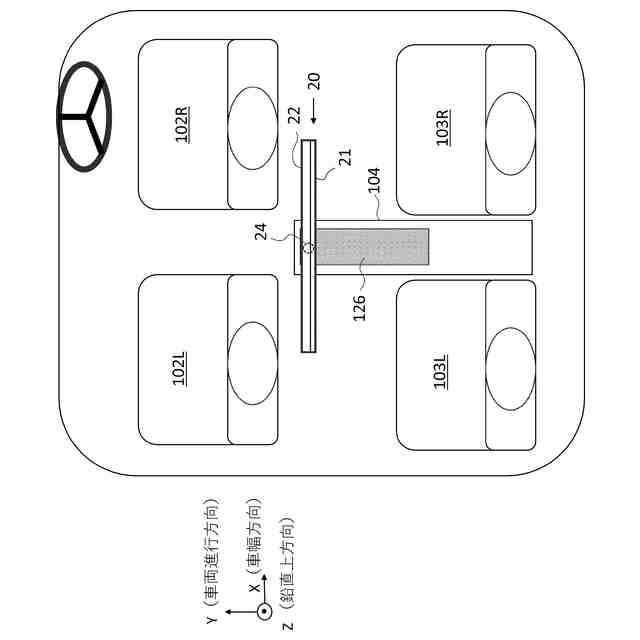

図６は、車両の上側から車室内を見た平面図である。

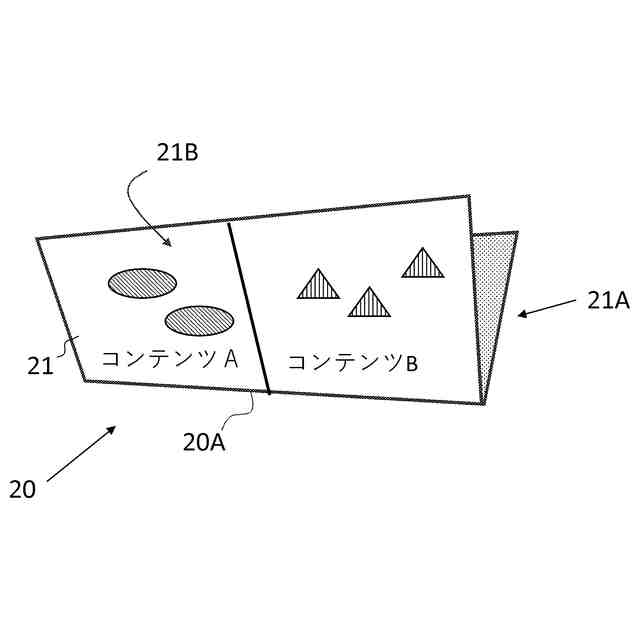

図７は、折り曲げ部で折り曲げられたディスプレイを例示する図である。

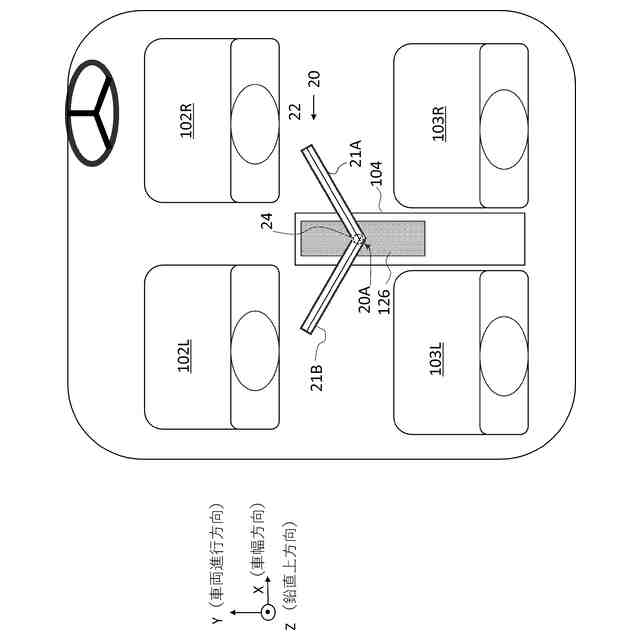

図８は、車両の上側から車室内を見た平面図である。
図９は、ディスプレイがセンターコンソールの内部に収納された状態を例示する図である。
図１０は、車両の上側から車室内を見た平面図である。
図１１は、第３実施形態のディスプレイを搭載した車両の車室を例示する斜視図である。
図１２は、ディスプレイが平坦な状態において車両の車室内を鉛直上側から見た平面図である。
図１３は、図１２における支柱が分離するように引き離れた状態を例示する図である。
図１４は、第３実施形態の変形例２に係るディスプレイを例示する図である。
図１５は、車室内の乗員の数に合わせて、表示面の数を変更可能なディスプレイを例示する図である。
図１６は、図１５で例示された各形状に変形可能なディスプレイの構成を例示する断面図である。
図１７は、第４実施形態のディスプレイを例示する図である。
図１８は、第５実施形態のディスプレイを例示する図である。
図１９は、情報処理装置のハードウェア構成を例示する図である。
図２０は、情報処理装置のＣＰＵを含む制御部が実行する画面制御処理を例示するフローチャートである。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、各実施形態に係るディスプレイ２０、表示方法、表示システムおよびプログラムが説明される。
【００１０】
＜第１実施形態＞
図１乃至図４を参照して、第１実施形態に係るディスプレイ２０、表示方法、表示システムおよびプログラムが説明される。図１は、本実施形態のディスプレイ２０の利用の仕方を例示する図である。図１は、矢印Ａ１を挟んで上下２つの状態をディスプレイ２０が取り得ることを例示する。図１は、車両の２列目のシートから１列目（運転席、助手席）方向を見た車内を例示する。本実施形態では、運転席は座席１０２Ｒ、助手席は座席１０２Ｌと呼ばれる。ディスプレイ２０は、例えば、１列目のシートと２列目のシートとの間付近で車両の天井１０１に吊り下げて設置される。なお、本実施形態は、車両の進行方向をＹ軸、鉛直上方向をＺ軸、車幅方向で、車両の左側（助手席側）から右側（運転席側）に向く座標軸をＸ軸とする（図３参照）。
（【００１１】以降は省略されています）
