特許ウォッチ

公開番号2025139080
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037820
出願日2024-03-12
発明の名称電源制御システム
出願人株式会社デンソーテン
代理人弁理士法人酒井国際特許事務所
主分類H02J 1/00 20060101AFI20250918BHJP(電力の発電,変換,配電)
要約【課題】コストの増大またはサイズの大型化を抑制する。
【解決手段】実施形態の一態様に係る電源制御システムは、電源装置と、遮断装置とを備える。電源装置は、第1電源および第2電源の電力を負荷に供給する電源供給機能を有し、第1電源および第2電源のうち一方の電源が失陥したとき他方の電源から負荷に電力を供給するバックアップ制御を行う。遮断装置は、電源装置と負荷との間に設けられ、電源装置から負荷に対する電力を供給および遮断可能に構成される。遮断装置は、第1遮断装置と、第2遮断装置とを含む。第1遮断装置は、第1電源を有する第1系統および第2電源を有する第2系統からの電力をそれぞれ供給および遮断可能なスイッチを備える。第2遮断装置は、第1系統および第2系統のうち一方の系統からの電力を供給および遮断可能なスイッチを備える。
【選択図】図1
特許請求の範囲【請求項１】
第１電源および第２電源の電力を負荷に供給する電源供給機能を有し、前記第１電源および前記第２電源のうち一方の電源が失陥したとき他方の電源から前記負荷に電力を供給するバックアップ制御を行う電源装置と、
前記電源装置と前記負荷との間に設けられ、前記電源装置から前記負荷に対する電力を供給および遮断可能な遮断装置とを備える電源制御システムであって、
前記遮断装置は、
前記第１電源を有する第１系統および前記第２電源を有する第２系統からの電力をそれぞれ供給および遮断可能なスイッチを備える第１遮断装置と、
前記第１系統および前記第２系統のうち一方の系統からの電力を供給および遮断可能なスイッチを備える第２遮断装置と
を含む電源制御システム。
続きを表示（約 860 文字）【請求項２】
前記第１遮断装置は、
複数種の車両に共通して搭載される機能に応じた負荷に対する電力を供給および遮断する装置
を含む請求項１に記載の電源制御システム。
【請求項３】
前記第１遮断装置は、
車両に選択的に搭載される機能に応じた負荷に対する電力を供給および遮断する装置
を含む請求項１に記載の電源制御システム。
【請求項４】
前記第１遮断装置は、
第１消費電力で動作する負荷に対する電力を供給および遮断する装置と、
前記第１消費電力より小さい第２消費電力で動作する負荷に対する電力を供給および遮断する装置と
を含む請求項１に記載の電源制御システム。
【請求項５】
前記第２遮断装置は、
前記第１電源から車両の走行中に動作する負荷への電力を供給および遮断する装置と、
前記第２電源から車両のイグニッションスイッチがオフのときに動作する負荷への電力を供給および遮断する装置と
を含む請求項１に記載の電源制御システム。
【請求項６】
前記遮断装置は、
電源が失陥した場合、当該電源が失陥した系統に設けられた前記スイッチを遮断状態にすることで、失陥箇所を特定するコントローラ
を備える請求項１に記載の電源制御システム。
【請求項７】
前記電源装置は、
前記第１電源を有する第１系統と前記第２電源を有する第２系統とを接続する系統間ラインに設けられる系統間スイッチと、
前記第１電源または前記第２電源が失陥したとき、前記系統間スイッチを遮断状態にするコントローラと
を含み、
前記コントローラは、
前記系統間スイッチを遮断状態にしたとき、前記第１系統の電圧および前記第２系統の電圧に基づき、失陥した系統を検出し、前記遮断装置に失陥した箇所を特定する指示を出力する、
請求項１に記載の電源制御システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電源制御システムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、第１電源を有する第１系統と第２電源を有する第２系統とを備え、第１電源が失陥した場合、第１系統と第２系統との接続を遮断し、第２電源から負荷に電力を供給するバックアップ制御を実施する電源システムが知られている。また、第１、第２電源と負荷とを接続する電源ラインにおいて、負荷ごとに負荷スイッチを設け、失陥時に負荷スイッチを切断して、失陥箇所と負荷とを分離する技術も知られている。
【０００３】
上記した負荷スイッチは、負荷の数に応じて設ける必要がある。そのため、新たな負荷が追加された場合、負荷スイッチを制御する電源制御装置（ＥＣＵ（Electronic Control Unit））を新たに設計する必要が生じ、コストが増大していた。
【０００４】
そこで、負荷を複数のエリアに区分し、エリアごとに切替ＢＯＸスイッチを設けるようにした電源システムが提案されている（例えば、特許文献１参照）。かかる電源システムにおいては、新たな負荷が追加された場合であっても、エリアを増加させて切替ＢＯＸスイッチを追加することで、電源制御装置全体を新たに設計する必要はなくなり、コストの増大を抑制していた。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－１７１０７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、従来技術に係る切替ＢＯＸスイッチは、いずれも同じ構成であった。また、負荷に対してバックアップ制御時に求められる機能は、負荷ごとに異なる。従って、このような負荷に対して同じ構成の切替ＢＯＸスイッチを用いようとすると、切替ＢＯＸスイッチ、および、切替ＢＯＸスイッチを制御するＥＣＵは、最も高い機能を有する負荷に対応させる必要が生じる。そのため、従来技術にあっては、切替ＢＯＸスイッチおよびＥＣＵがオーバースペックとなり、結果としてコストの増大またはサイズの大型化を招くおそれがあった。
【０００７】
本発明は、上記に鑑みてなされたものであって、コストの増大またはサイズの大型化を抑制することができる電源制御システムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決し、目的を達成するために、本発明において、電源制御システムは、電源装置と、遮断装置とを備える。電源装置は、第１電源および第２電源の電力を負荷に供給する電源供給機能を有し、前記第１電源および前記第２電源のうち一方の電源が失陥したとき他方の電源から前記負荷に電力を供給するバックアップ制御を行う。遮断装置は、前記電源装置と前記負荷との間に設けられ、前記電源装置から前記負荷に対する電力を供給および遮断可能に構成される。前記遮断装置は、第１遮断装置と、第２遮断装置とを含む。第１遮断装置は、前記第１電源を有する第１系統および前記第２電源を有する第２系統からの電力をそれぞれ供給および遮断可能なスイッチを備える。第２遮断装置は、前記第１系統および前記第２系統のうち一方の系統からの電力を供給および遮断可能なスイッチを備える。
【発明の効果】
【０００９】
本発明の電源制御システムは、電源装置から負荷に対する電力を供給および遮断可能な遮断装置を備える。遮断装置は、第１系統および第２系統からの電力をそれぞれ供給および遮断可能なスイッチを備える第１遮断装置と、第１、第２系統のうち一方の系統からの電力を供給および遮断可能なスイッチを備える第２遮断装置とを含むようにした。これにより、遮断装置として、例えば負荷のバックアップ制御時に求められる機能、重要度などに応じてスイッチ数の異なる装置を用いることが可能となる。すなわち、対応する負荷の機能などに即した遮断装置を用いることが可能となるため、遮断装置はオーバースペックにならず、結果として電源制御システムにおけるコストの増大またはサイズの大型化を抑制することができる。
【図面の簡単な説明】
【００１０】

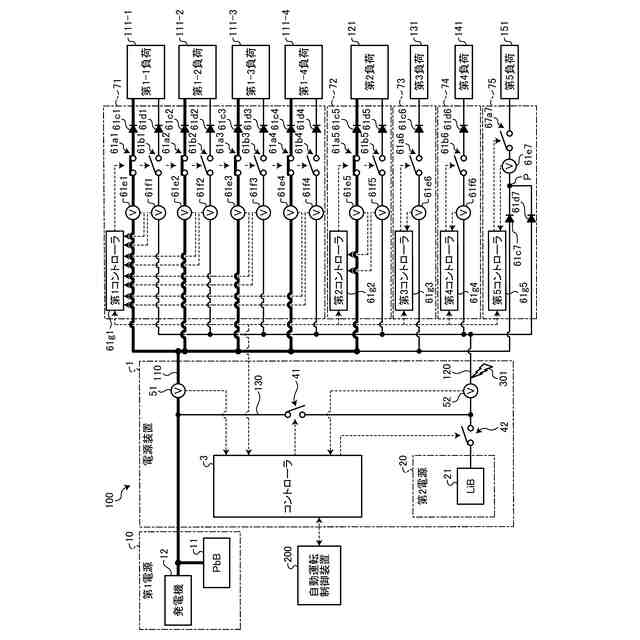

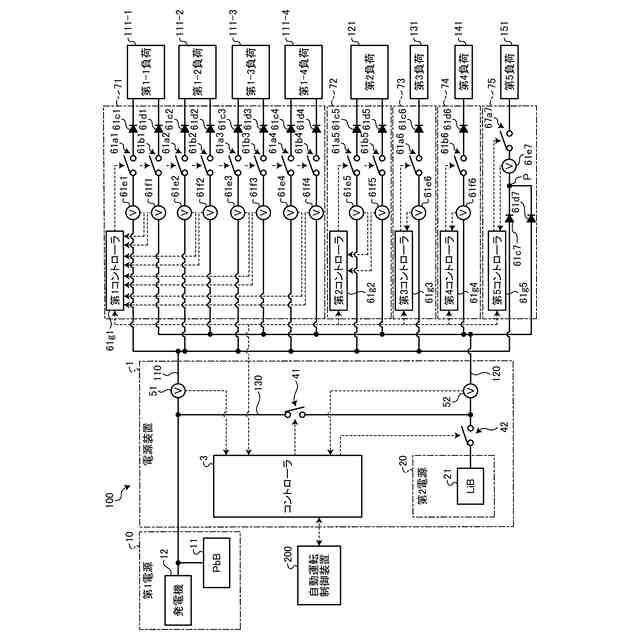

図１は、第１実施形態に係る電源制御システムの構成例を示す説明図である。

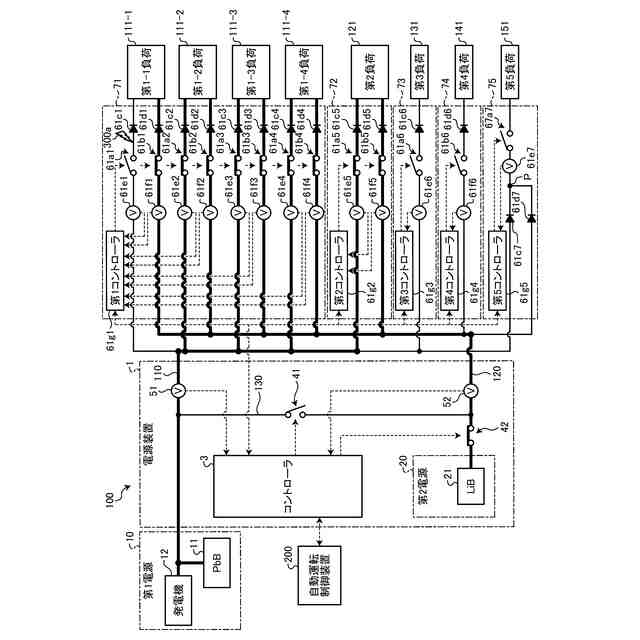

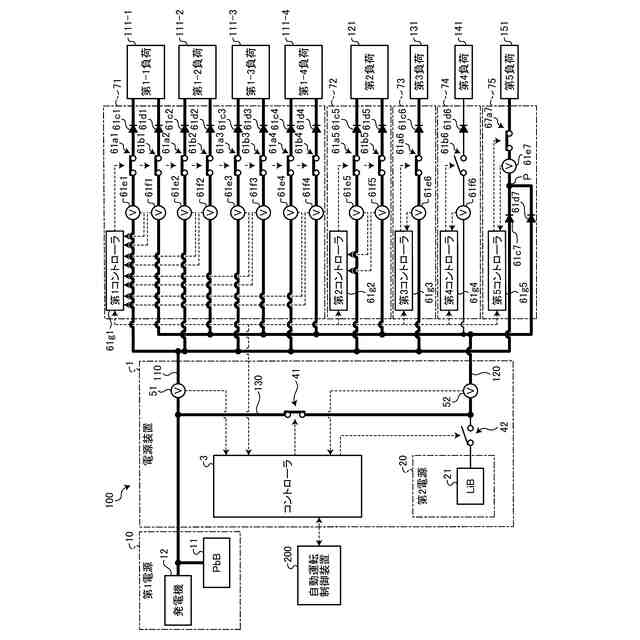

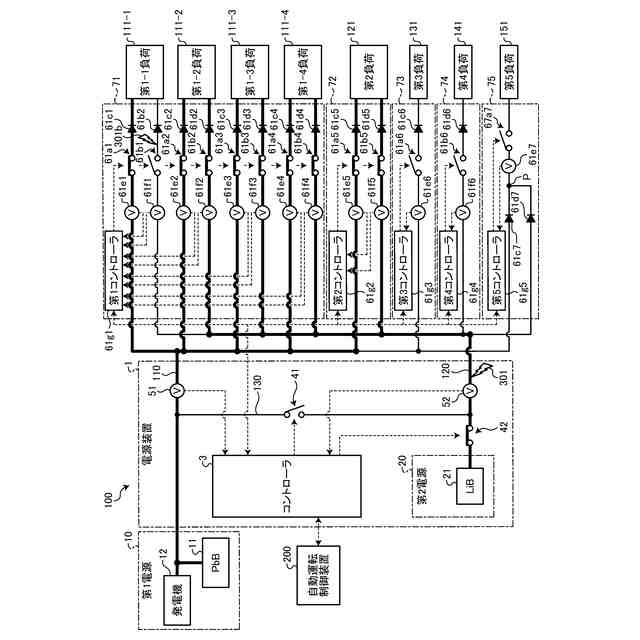

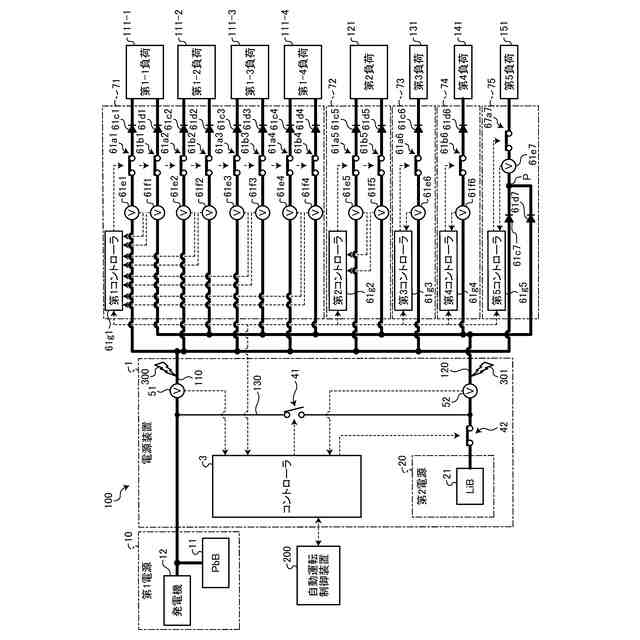

図２は、第１実施形態に係る電源装置および遮断装置の動作例を示す説明図である。
図３は、第１実施形態に係る電源装置および遮断装置の動作例を示す説明図である。
図４は、第１実施形態に係る電源装置および遮断装置の動作例を示す説明図である。
図５は、第１実施形態に係る電源装置および遮断装置の動作例を示す説明図である。
図６は、第１実施形態に係る電源装置および遮断装置の動作例を示す説明図である。
図７は、第１実施形態に係る電源装置および遮断装置の動作例を示す説明図である。
図８は、第１実施形態に係る電源装置および遮断装置の動作例を示す説明図である。

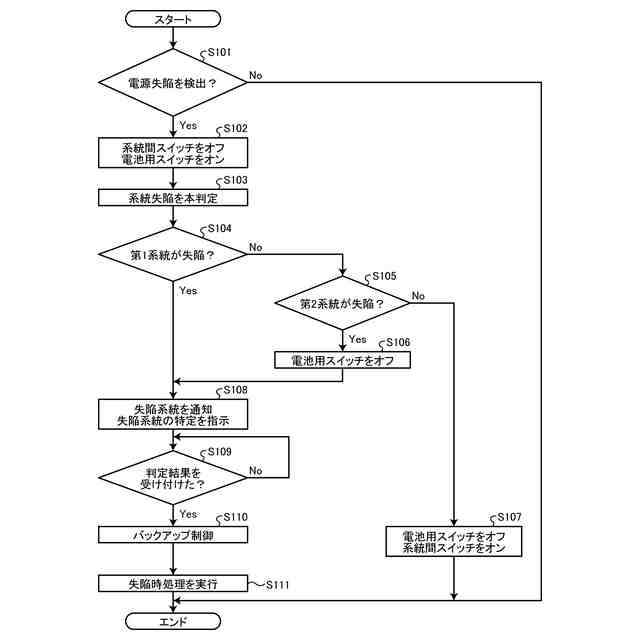

図９は、コントローラが実行する処理の一例を示すフローチャートである。
図１０は、第１コントローラが実行する処理の一例を示すフローチャートである。
図１１は、第３コントローラが実行する処理の一例を示すフローチャートである。
図１２は、第２実施形態に係る電源制御システムの構成例を示す説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
