発明の名称車載機器、表示制御方法、車載システム及び表示制御プログラム
出願人株式会社デンソーテン
代理人弁理士法人秀和特許事務所
主分類B60K 35/81 20240101AFI20250926BHJP(車両一般)
要約【課題】車両に追加できる表示装置と既設の機器との間で表示内容を調整可能にする。
【解決手段】車載機器は、車両に後付け可能な第1表示装置と連携可能である。また、車載機器は、第1表示装置が車両に搭載されたことを検知した場合、車両が備える既設の第2表示装置に表示されていた内容の少なくとも一部を第1表示装置に表示するとともに、第2表示装置の表示内容を変更する制御部を備える。
【選択図】図1
特許請求の範囲【請求項１】
車両に後付け可能な第１表示装置と連携可能な車載機器であって、
前記第１表示装置が車両に搭載されたことを検知した場合、前記車両が備える既設の第２表示装置に表示されていた内容の少なくとも一部を前記第１表示装置に表示するとともに、前記第２表示装置の表示内容を変更する制御部を備える
車載機器。
続きを表示（約 1,000 文字）【請求項２】
前記第１表示装置は、モバイルディスプレイであり、
前記制御部は、無線通信を介して表示内容を前記第１表示装置へ送信する
請求項１に記載の車載機器。
【請求項３】
前記制御部は、前記第２表示装置に代替表示を行う
請求項１に記載の車載機器。
【請求項４】
前記制御部は、前記車両に搭載されたカメラが撮影する映像を前記第１表示装置へ表示させる
請求項１に記載の車載機器。
【請求項５】
前記制御部は、前記車両に搭載された複数のカメラが撮影する映像を合成し、合成された画像を前記第１表示装置へ表示させる
請求項４に記載の車載機器。
【請求項６】
前記制御部は、前記車両に搭載された複数のカメラが撮影する映像を合成することにより、２以上のデジタルサイドミラー画像を合成し、合成された前記２以上のデジタルサイドミラー画像を、前記第１表示装置の表示領域を分割して表示させる
請求項５に記載の車載機器。
【請求項７】
車両に後付け可能な第１表示装置と連携可能な車載機器が実行する制御方法であって、
前記第１表示装置が車両に搭載されたことが検知した場合、前記車両が備える既設の第２表示装置に表示されていた内容の少なくとも一部を前記第１表示装置に表示するとともに、前記第２表示装置の表示内容を変更する
表示制御方法。
【請求項８】
車両に後付け可能な第１表示装置と、
前記第１表示装置と連携可能な車載機器であって、前記第１表示装置が車両に搭載されたことが検知した場合、前記車両が備える既設の第２表示装置に表示されていた内容の少なくとも一部を前記第１表示装置に表示するとともに、前記第２表示装置の表示内容を変更する制御部を備える車載機器と、
を備える車載システム。
【請求項９】
車両に後付け可能な第１表示装置と連携可能な車載機器によって実行される制御プログラムであって、
前記第１表示装置が車両に搭載されたことが検知した場合、前記車両が備える既設の第２表示装置に表示されていた内容の少なくとも一部を前記第１表示装置に表示するとともに、前記第２表示装置の表示内容を変更する
表示制御プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両に搭載される表示装置を制御するための車載機器、表示制御方法、車載システム及び表示制御プログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
自動車にはメーター等の計器を追加することができる。例えば、車両のエンジン及び周辺制御機器に設けられた水温、油温、排気温、油圧、燃圧、過給圧、吸気圧等のデータを出力する各センサーからのデータを受けて計測値を表示させる後付の車両用メーターが提案されていた（特許文献１）。当該技術は、各センサーの特性に合わせてグループ分けしたパケットサーバーを個々に設け、パケットサーバーには、対応する計測値を表示させるための後付けのメーターを接続可能に構成している。
【０００３】
また、ナビゲーション装置と連動して案内画像を表示する表示装置を、容易に後付けするための技術も提案されていた（特許文献２）。当該技術では、携帯装置が、ナビゲーション装置の経路案内の音声を取得し、案内音声の認識結果に基づき案内画像を生成して表示装置に送信する。表示装置は、案内画像をヘッドアップディスプレイに表示する。すなわち、ナビゲーション装置と表示装置とを接続せずに、ナビゲーション装置の案内画像をヘッドアップディスプレイに表示できる。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－２４８５０１号公報
特開２００８－１６０４９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
車両に表示装置を追加する場合、車両のインストルメントパネルに予め設けられたメーターや車載器側に表示される情報を追加の表示装置にも表示するときは、車内に重複した情報が表示されることになる。そこで、本技術は、車両に追加できる表示装置と既設の機器との間で表示内容を調整可能にすることを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る車載機器は、車両に後付け可能な第１表示装置と連携可能である。また、車載機器は、表示装置が車両に搭載されたことを検知した場合、車両が備える既設の第２表示装置に表示されていた内容の少なくとも一部を第１表示装置に表示するとともに、第２表示装置の表示内容を変更する制御部を備える。
【発明の効果】
【０００７】
本技術によれば、車両に追加できる表示装置と既設の機器との間で表示内容を調整可能にすることができる。
【図面の簡単な説明】
【０００８】

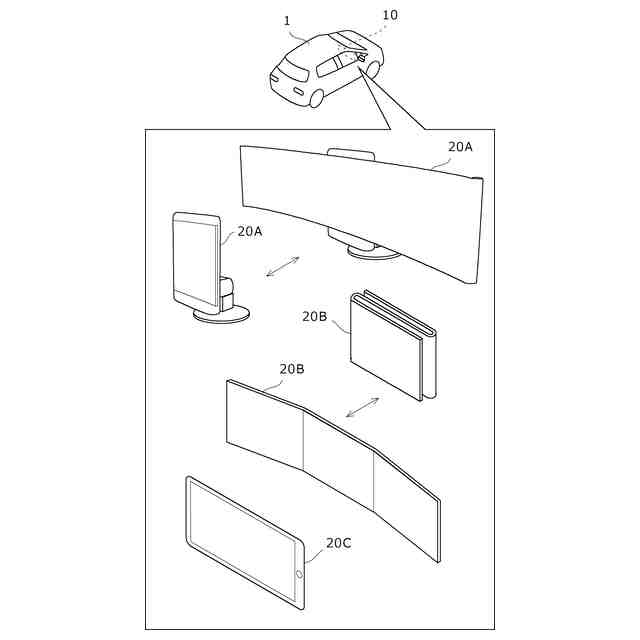

図１は、マルチインフォメーションディスプレイを説明するための図である。

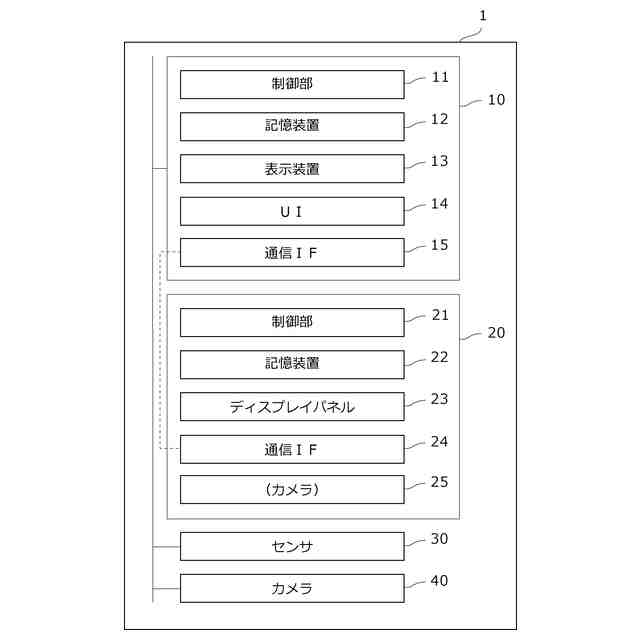

図２は、システムの構成の一例を説明するためのブロック図である。

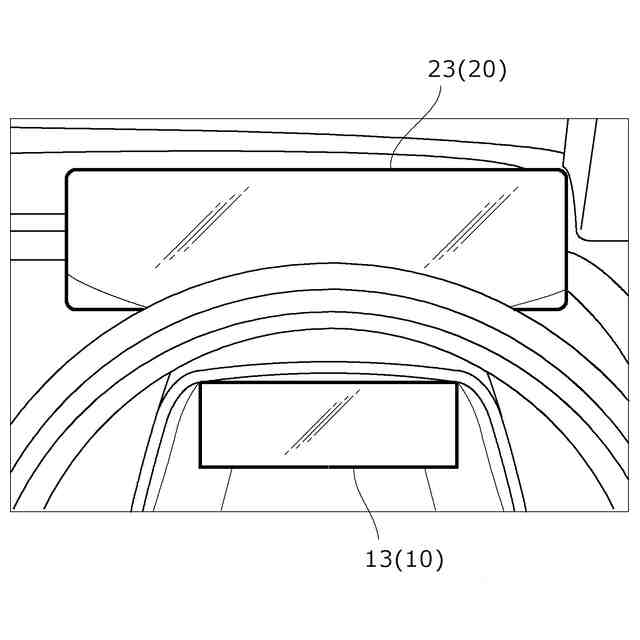

図３は、運転席の前方のダッシュボードの一例を示す図である。

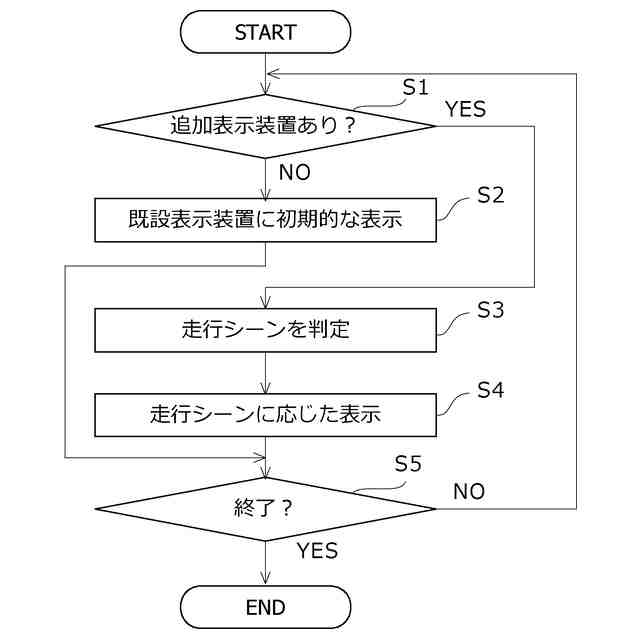

図４は、表示制御処理の一例を示す処理フロー図である。

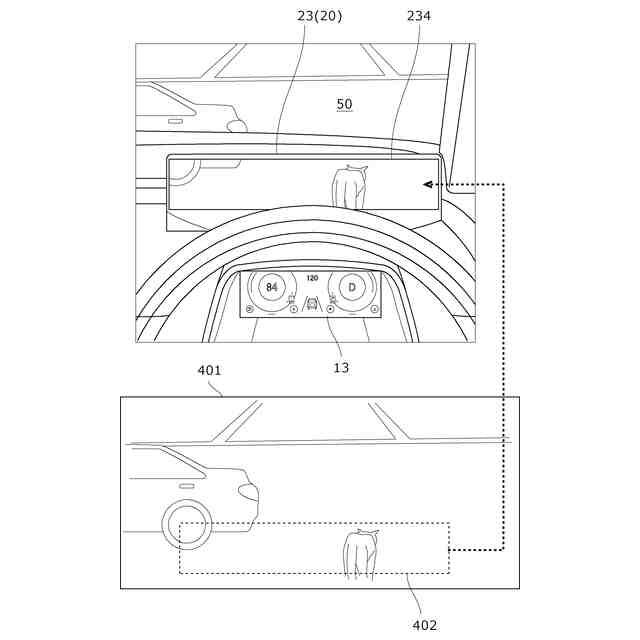

図５は、表示内容の設定の一例を示す図である。

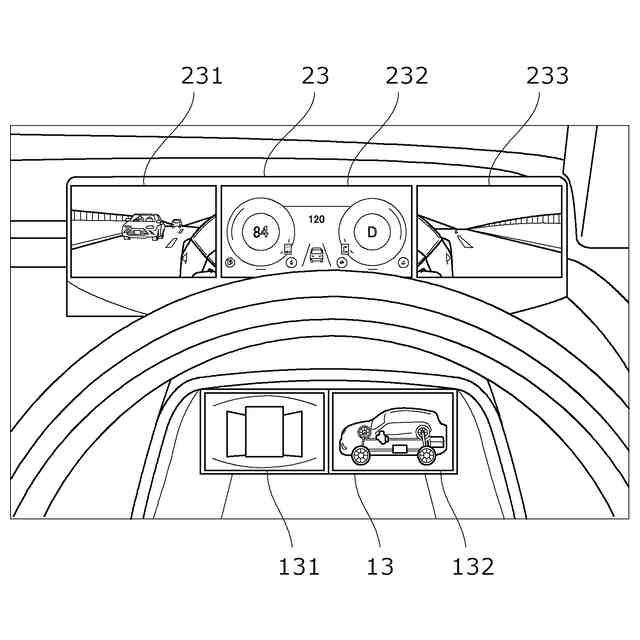

図６は、表示内容の一例を示す図である。
図７は、表示内容の一例を示す図である。
図８は、表示内容の一例を示す図である。

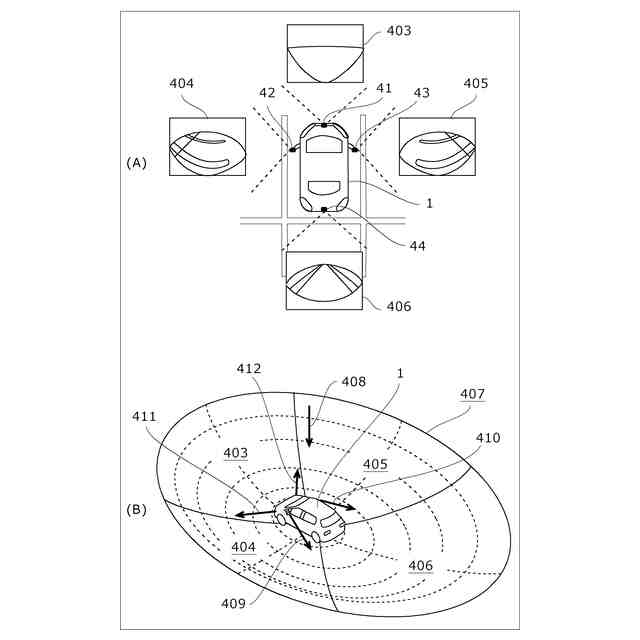

図９は、合成画像を説明するための図である。

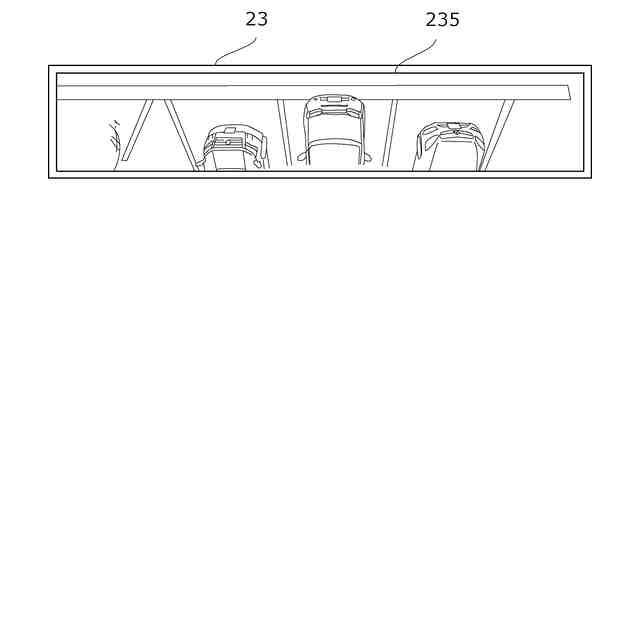

図１０は、表示内容の一例を示す図である。
図１１は、表示内容の一例を示す図である。
【発明を実施するための形態】
【０００９】
＜実施形態＞
以下、図面を参照しつつ実施形態について説明する。図１は、マルチインフォメーションディスプレイ（Multi-Information Display、ＭＩＤ）を説明するための図である。本
実施形態では、車両１の車載機器１０が、車両１に後付けで搭載可能な表示装置２０（図１：２０Ａ～２０Ｃ）と連携する。表示装置２０は、車両１のダッシュボード等に後付けで追加できるＭＩＤであり、ユーザーが持ち運び可能なモバイルディスプレイであってもよい。なお、表示装置２０を、「追加表示装置」、「第１表示装置」とも呼ぶものとする。表示装置２０は、有線又は無線により車両１から電力の供給を受けられることが好ましい。また、車載機器１０は、車両１に表示装置２０が搭載されたこと（換言すれば、システムに表示装置２０が接続されたこと）を検知した場合は、さらに表示装置２０に所定の表示を行う。すなわち、表示装置２０は、有線又は無線により車載機器１０から映像信号又はこれに基づくデータを取得し、映像を表示する。なお、車両１は、例えばデジタルメーター等のような既設のディスプレイ（後述する表示装置１３）を備え、車載機器１０は既設のディスプレイに表示する映像も制御する。なお、表示装置１３は、「既設表示装置」、「第２表示装置」とも呼ぶものとする。
【００１０】
図１に示す表示装置２０Ａは、引き出し及び巻き取りが可能なロール式のフレキシブルディスプレイである。表示装置２０Ａは、例えば吸盤によりダッシュボードに固定できるものとする。また、表示装置２０Ａは、太陽光の反射等により視認性が低下することを抑制するため、曲率半径が１０００ｍｍから４０００ｍｍ程度であることが好ましく、１０００ｍｍ程度であることがより好ましい。
