公開番号2025144006
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043558
出願日2024-03-19
発明の名称棒金収納装置
出願人沖電気工業株式会社
代理人個人,個人,個人
主分類G07D 9/00 20060101AFI20250925BHJP(チェック装置)
要約【課題】棒金を誤って収納した際に間違いに気付き易くすることを可能とする。

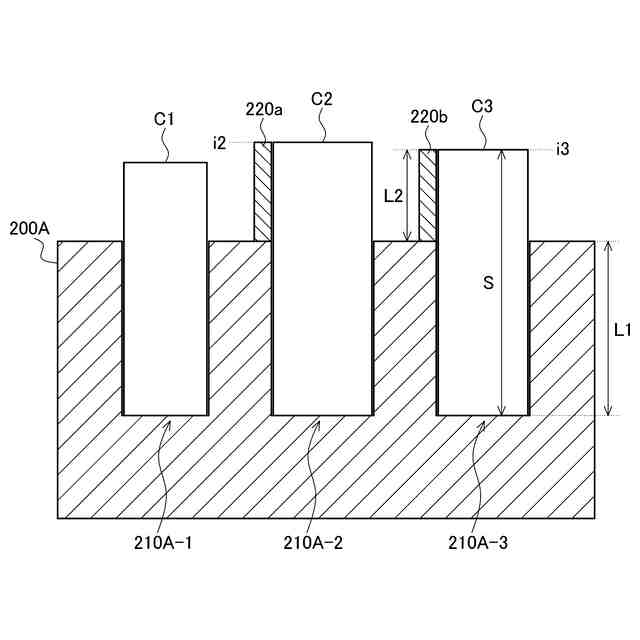

【解決手段】棒金を立位状態で収納する棒金収納空間が複数並べて設けられる棒金収納部と、前記棒金収納空間の上端近傍かつ前記棒金収納部の上面に設けられるリブと、を備え、前記棒金収納空間の下端部から上端部の垂直方向の長さは、当該棒金収納空間に収納される対応する棒金の長手方向の長さより短く、前記リブの高さは、前記棒金収納空間に前記対応する棒金が収納された状態において、当該棒金の高さと一致する、棒金収納装置。
【選択図】図4

特許請求の範囲【請求項１】
棒金を立位状態で収納する棒金収納空間が複数並べて設けられる棒金収納部と、
前記棒金収納空間の上端近傍かつ前記棒金収納部の上面に設けられるリブと、
を備え、
前記棒金収納空間の下端部から上端部の垂直方向の長さは、当該棒金収納空間に収納される対応する棒金の長手方向の長さより短く、
前記リブの高さは、前記棒金収納空間に前記対応する棒金が収納された状態において、当該棒金の高さと一致する、
棒金収納装置。
続きを表示（約 660 文字）【請求項２】
前記リブは、前記棒金収納空間に前記対応する棒金が収納された状態において、前記リブの上端部が前記棒金の上端部と隣接する位置に設けられる、請求項１に記載の棒金収納装置。
【請求項３】
前記棒金収納空間の底部は、平坦な形状から成る、請求項１に記載の棒金収納装置。
【請求項４】
前記棒金収納空間の底部は、テーパー形状から成る、請求項１に記載の棒金収納装置。
【請求項５】
前記棒金収納空間の直径は、対応する棒金の硬貨径に対応する、請求項１～４のいずれか１項に記載の棒金収納装置。
【請求項６】
前記リブは可動式である、請求項１に記載の棒金収納装置。
【請求項７】
前記棒金収納空間の直径は、対応する複数の棒金のうち最も大きい硬貨径に対応する、請求項６に記載の棒金収納装置。
【請求項８】

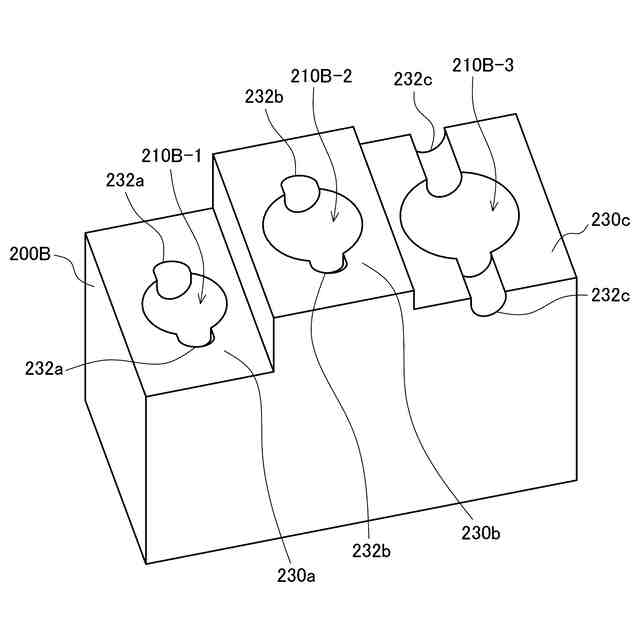

棒金を立位状態で収納する棒金収納空間が複数並べて設けられる棒金収納部を備え、
前記棒金収納空間の下端部から上端部の垂直方向の長さは、当該棒金収納空間に収納される対応する棒金の長手方向の長さと同じであり、
前記棒金収納部の上面のうち、前記棒金収納空間の上端周辺部は、前記棒金収納空間に対応する棒金が収納された状態において当該棒金の上面と同じ高さに位置する、
棒金収納装置。
【請求項９】
前記棒金収納空間の上端の縁には、一対の窪み部が設けられる、請求項８に記載の棒金収納装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、棒金収納装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、小売店やスーパーマーケットなどの流通施設および商業施設において、売上金を入金し、釣銭準備金を出金する現金処理装置が設置されている。現金処理装置の一例として、所定枚数の同一金種の硬貨を棒状に包装した棒金を収納することが可能な現金処理装置が知られている。
【０００３】
例えば、特許文献１には、現金処理装置から引き出される収納庫に設けられる棒金収納部に収納されている棒金の数量を、センサを用いて算出する技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－４２２６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
棒金収納部には、棒金を立位状態で収納する凹部（棒金収納空間）が並んで形成されている。各棒金収納空間は、それぞれ収納される硬貨に対応する大きさとなっている。具体的には、円柱状の各棒金収納空間の底部の直径は、収納される硬貨径に対応する大きさとなっている。センサにより棒金の有無を検知して計数する際、所定の金種の棒金が正しく収納されていることを前提とするため、店員は、それぞれ対応する棒金収納空間に所定の金種の棒金を収納する必要がある。
【０００６】
しかしながら、棒金収納空間に収納されるべき所定の硬貨と硬貨径が同程度または小さい硬貨の場合、収納されるべき所定の硬貨以外であっても当該棒金収納空間への収納が可能となってしまうため、間違えて収納したことに店員が気付かなかった場合、計数した金額と実際の金額が異なる現金違算に繋がるという問題がある。
【０００７】
そこで、本発明は、上記問題に鑑みてなされたものであり、本発明の目的とするところは、棒金を誤って収納した際に間違いに気付き易くすることが可能な、新規かつ改良された棒金収納装置を提供することにある。
【課題を解決するための手段】
【０００８】
上記課題を解決するために、本発明のある観点によれば、棒金を立位状態で収納する棒金収納空間が複数並べて設けられる棒金収納部と、前記棒金収納空間の上端近傍かつ前記棒金収納部の上面に設けられるリブと、を備え、前記棒金収納空間の下端部から上端部の垂直方向の長さは、当該棒金収納空間に収納される対応する棒金の長手方向の長さより短く、前記リブの高さは、前記棒金収納空間に前記対応する棒金が収納された状態において、当該棒金の高さと一致する、棒金収納装置が提供される。
【０００９】
前記リブは、前記棒金収納空間に前記対応する棒金が収納された状態において、前記リブの上端部が前記棒金の上端部と隣接する位置に設けられてもよい。
【００１０】
前記棒金収納空間の底部は、平坦な形状から成ってもよい。
（【００１１】以降は省略されています）
