公開番号2025131379
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024029089
出願日2024-02-28
発明の名称物品投出装置
出願人グローリー株式会社
代理人個人,個人
主分類G07F 11/12 20060101AFI20250902BHJP(チェック装置)
要約【課題】装置内部における投出口部よりも下にデットスペースが生じにくい物品投出装置を提供する。

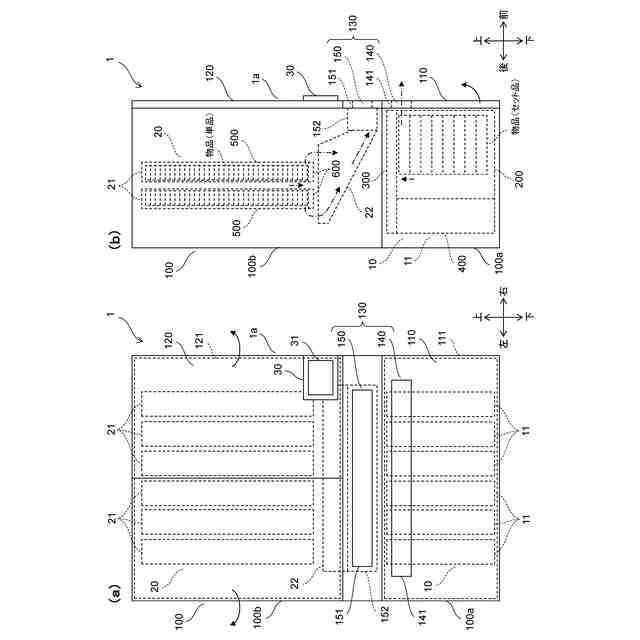

【解決手段】物品投出装置1は、投出口部130と、物品が収納される第1収納部200と、当該第1収納部200内の物品を投出口部130(第1投出口140)に投出させるための第1投出機構300とを有する第1投出ユニット10と、物品が収納される第2収納部500と、当該第2収納部500内の物品を投出口部130(第2投出口150)に投出させるための第2投出機構600とを有し、第1投出ユニット10よりも上方に位置する第2投出ユニット20と、を備える。投出口部130は、第1収納部200の最下部よりも上方であって第2収納部500の最上部よりも下方の位置に設けられる。
【選択図】図1
特許請求の範囲【請求項１】
装置内に収納された物品を外部に投出させる物品投出装置において、
投出口部と、

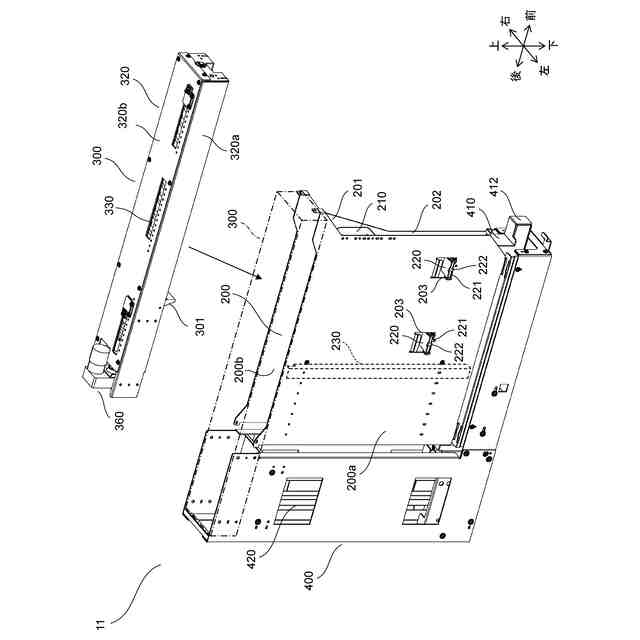

物品が収納される第１収納部と、当該第１収納部内の物品を前記投出口部に投出させるための第１投出機構とを有する第１投出ユニットと、

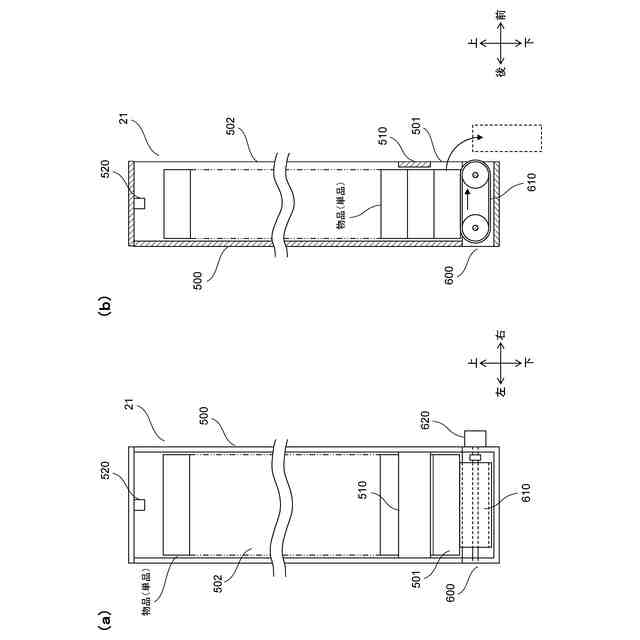

物品が収納される第２収納部と、当該第２収納部内の物品を前記投出口部に投出させるための第２投出機構とを有し、前記第１投出ユニットよりも上方に位置する第２投出ユニットと、を備え、
前記投出口部は、前記第１収納部の最下部よりも上方であって前記第２収納部の最上部よりも下方の位置に設けられる、
ことを特徴とする物品投出装置。
続きを表示（約 1,600 文字）【請求項２】
請求項１に記載の物品投出装置において、
前記投出口部は、
前記第１収納部からの物品が投出される第１投出口と、
前記第１投出口に隣接し、前記第２収納部からの物品が投出される第２投出口と、を含む、
ことを特徴とする物品投出装置。
【請求項３】
請求項１または２に記載の物品投出装置において、
前記第１投出機構は、前記第１収納部の最上部から物品を投出させ、
前記第１収納部には、前記最上部よりも下方に、物品が投入される投入口が設けられ、
前記第１投出ユニットは、前記投入口から投入されて前記第１収納部内に収納された物品を、前記最上部へと移動させる物品移動機構をさらに有する、
ことを特徴とする物品投出装置。
【請求項４】
請求項３に記載の物品投出装置において、
前記投出口部と前記投入口は、前記物品投出装置の同じ面側に設けられる、
ことを特徴とする物品投出装置。
【請求項５】
請求項３または４に記載の物品投出装置において、
前記物品移動機構は、
前記第１収納部内の物品が積載される上下方向に移動可能なステージと、
前記ステージを上方向に付勢する付勢部材と、を有する、
ことを特徴とする物品投出装置。
【請求項６】
請求項３ないし５の何れか一項に記載の物品投出装置において、
前記物品移動機構は、前記収納部内の物品が積載される上下方向に移動可能なステージを有し、
前記第１収納部には、当該第１収納部内に張り出し、前記ステージが下降したときに前記ステージに載せられていた物品を所定位置に保持する保持体が設けられ、
前記保持体は、下降した前記ステージが物品を載せて上昇したときに、前記ステージに載った物品に押されて当該物品の上方から退避する、
ことを特徴とする物品投出装置。
【請求項７】
請求項１ないし６の何れか一項に記載の物品投出装置において、
前記第１投出機構および前記第２投出機構のうち、少なくとも一方の投出機構は、
押出体と、

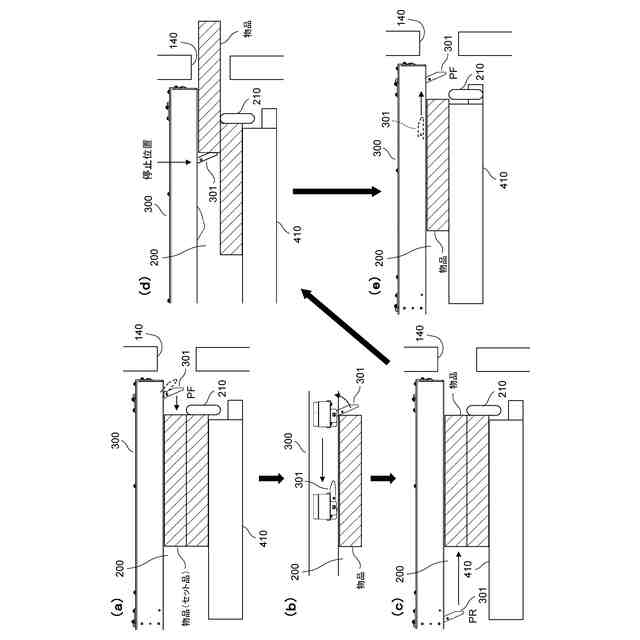

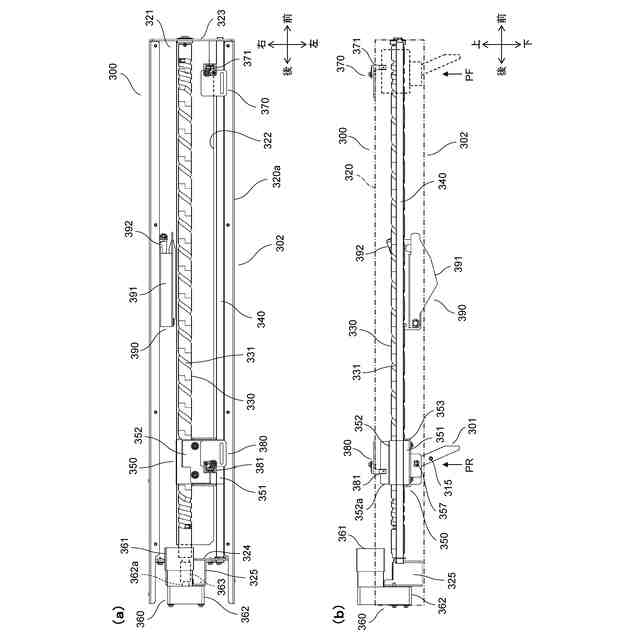

前記押出体を、前記投出口部に向かう第１方向と、当該第１方向と反対の第２方向とに移動させる押出体移動機構と、を有し、
前記押出体は、前記第１方向に移動することにより物品に接触し、当該物品を前記投出口部側へ押し出す、
ことを特徴とする物品投出装置。
【請求項８】
請求項７に記載の物品投出装置において、
前記押出体移動機構は、前記押出体を、当該押出体が物品に接触するときの基本姿勢から前記第１方向に向けては回動でき前記第２方向に向けては回動できないように支持する支持部を有する、
ことを特徴とする物品投出装置。
【請求項９】
請求項８に記載の物品投出装置において、
前記押出体は、押し出される前の物品よりも前記投出口部側の規定位置まで第１方向に移動可能であり、
前記少なくとも一方の投出機構は、前記規定位置において、前記基本姿勢からの前記第１方向に向けた前記押出体の回動を規制する規制機構を有する、
ことを特徴とする物品投出装置。
【請求項１０】
請求項１または２に記載の物品投出装置において、
前記第１投出機構および前記第２投出機構のうち、少なくとも一方の投出機構は、
前記第１収納部および前記第２収納部のうち、少なくとも一方の収納部から物品を送出させる送出機構と、
前記少なくとも一方の収納部から送出した物品を受ける受け部と、
前記受け部を水平方向および鉛直方向に移動させて、前記受け部内の物品を前記投出口部まで運ぶＸＹ搬送機構と、を有する、
ことを特徴とする物品投出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、装置内に収納された物品を外部に投出する、自動販売機等の物品投出装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
缶入りやペットボトル入りの飲料品、たばこ等を販売する自動販売機では、通常、機器の前面側における最下部に投出口部が設けられる。機器の内部には、物品が収納される複数の収納部が、投出口部よりも上方に、左右方向や前後左右方向に並んで配置される。収納部から送出された物品は、シュートを通じて投出口部に投出される。
【０００３】
このような自動販売機等の物品投出装置では、バリアフリーの観点から、車いすに乗られた方でも物品が取り出しやすい位置（たとえば、高さ１ｍ程度）に、投出口部を設けることが望まれている。
【０００４】
以下の特許文献１には、車いすの方などが使用しやすいように、商品取出口（投出口部）が従来のものと比して上方に配置された自動販売機が記載されている。
【先行技術文献】
【特許文献】
【０００５】
実用新案登録第２６００２８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記の自動販売機のように、物品投出装置において、車いすの方が物品を取り出しやすいように投出口部の位置が上げられた場合、それに合わせて、収納部等の内部品が底上げされるような構成が採られると、装置内の投出口部よりも下にデットスペースが生じてしまう虞がある。こうなった場合、装置が無駄に高くなったり、物品の収納量が少なくなったりすることが懸念される。
【０００７】
そこで、本発明は、装置内部における投出口部よりも下にデットスペースが生じにくい物品投出装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の主たる態様は、装置内に収納された物品を外部に投出させる物品投出装置に関する。本態様に係る物品投出装置は、投出口部と、物品が収納される第１収納部と、当該第１収納部内の物品を前記投出口部に投出させるための第１投出機構とを有する第１投出ユニットと、物品が収納される第２収納部と、当該第２収納部内の物品を前記投出口部に投出させるための第２投出機構とを有し、前記第１投出ユニットよりも上方に位置する第２投出ユニットと、を備える。ここで、前記投出口部は、前記第１収納部の最下部よりも上方であって前記第２収納部の最上部よりも下方の位置に設けられる。
【０００９】
たとえば、投出口部は、第１収納部の最上部以上であって、第２収納部の最下部以下の位置に配置することができる。
【００１０】
たとえば、第１収納部では、最上の物品が第１収納部から出されことに伴って他の物品が上へ移動し、第２収納部内では、最下の物品が第２収納部から出されことに伴って他の物品が下へ移動する。
（【００１１】以降は省略されています）
