公開番号2025143096
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042838
出願日2024-03-18
発明の名称木製梁の接合構造
出願人株式会社竹中工務店,株式会社スクリムテックジャパン
代理人弁理士法人太陽国際特許事務所
主分類E04B 1/58 20060101AFI20250924BHJP(建築物)
要約【課題】コネクタ同士の干渉を避け易い木製梁の接合構造を提供する

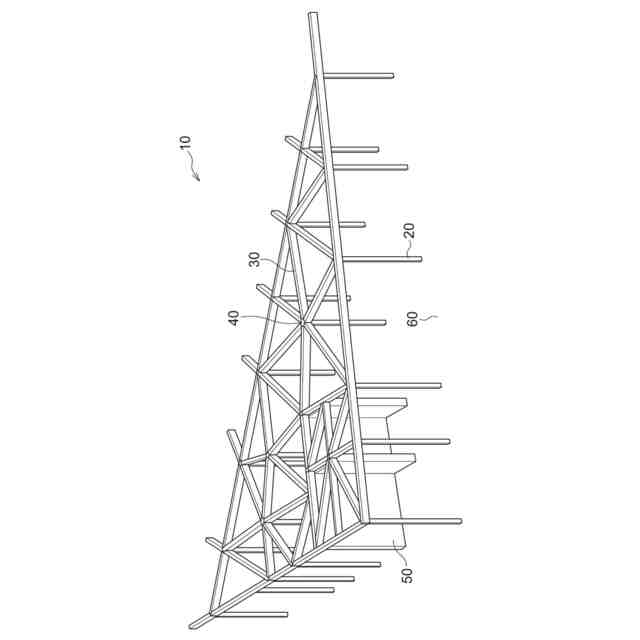

【解決手段】木製梁の接合構造は、複数の木製梁(梁30)と、木製梁の端部がそれぞれ接する木製コア(コア40)と、それぞれの木製梁の内部から木製コアの内部に亘って埋設され、木製梁と木製コアとを接合するコネクタ70と、を備える。

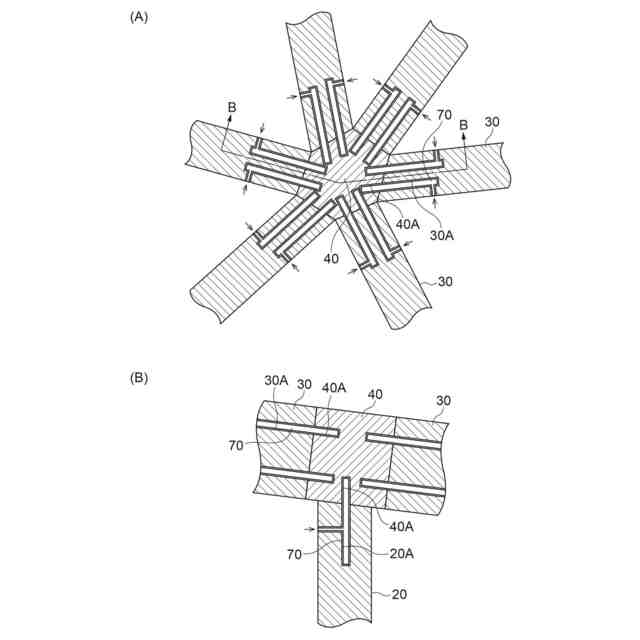

【選択図】図4
特許請求の範囲【請求項１】
複数の木製梁と、
前記木製梁の端部がそれぞれ接する木製コアと、
それぞれの前記木製梁の内部から前記木製コアの内部に亘って埋設され、前記木製梁と前記木製コアとを接合するコネクタと、
を備えた、
木製梁の接合構造。
続きを表示（約 180 文字）【請求項２】
前記複数の木製梁は、いずれも同一直線上に配置されず、
前記木製コアの繊維方向は、
前記木製梁のうち、最も応力が大きい木製梁に沿う方向である、
請求項１に記載の木製梁の接合構造。
【請求項３】
前記木製コアの強度は前記木製梁の強度より大きい、
請求項１または２に記載の木製梁の接合構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、木製梁の接合構造に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
下記特許文献１には、第１軸方向に沿う第１木製構造部材と、第２軸方向に沿う第２木製構造部材と、の接合構造が示されている。この接合構造においては、第１木製構造部材と第２木製構造部材との間に、ＰＣ製構造部材を配置している。また、ＰＣ製構造部材の両側の第１木製構造部材に亘って第１棒状材が埋設され、同様に、ＰＣ製構造部材の両側の第２木製構造部材に亘って第２棒状材が埋設されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－６２８３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に示されたように、互いに対向する木製構造部材に亘って棒状材などのコネクタを配置する場合、交差するコネクタの干渉を避ける必要がある。このため、木製構造部材及びＰＣ製構造部材の断面寸法を、互いに交差するコネクタを重ねて配置できる大きさだけ確保する必要がある。このような場合、部材の断面寸法が過剰に大きくなる場合がある。また、木製構造部材が直線上に配置されない場合は、コネクタの配置が難しい。
【０００５】
本発明は、上記事実を考慮し、コネクタ同士の干渉を避け易い木製梁の接合構造を提供することを目的とする。
【課題を解決するための手段】
【０００６】
請求項１の木製梁の接合構造は、複数の木製梁と、前記木製梁の端部がそれぞれ接する木製コアと、それぞれの前記木製梁の内部から前記木製コアの内部に亘って埋設され、前記木製梁と前記木製コアとを接合するコネクタと、を備える。
【０００７】

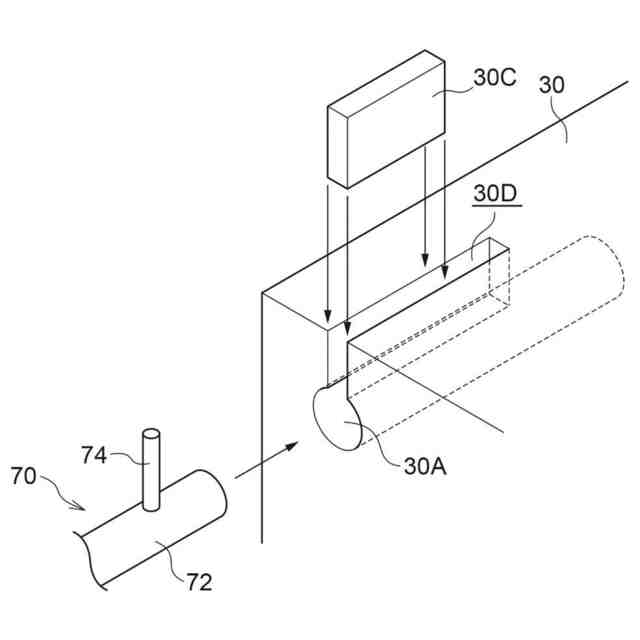

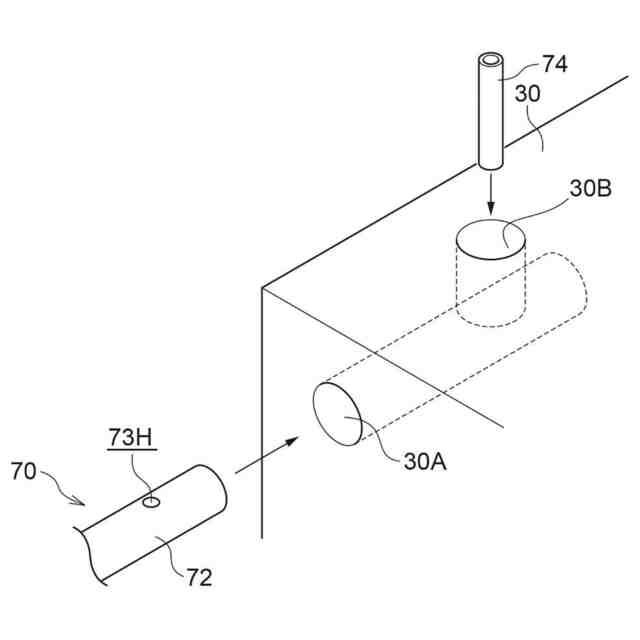

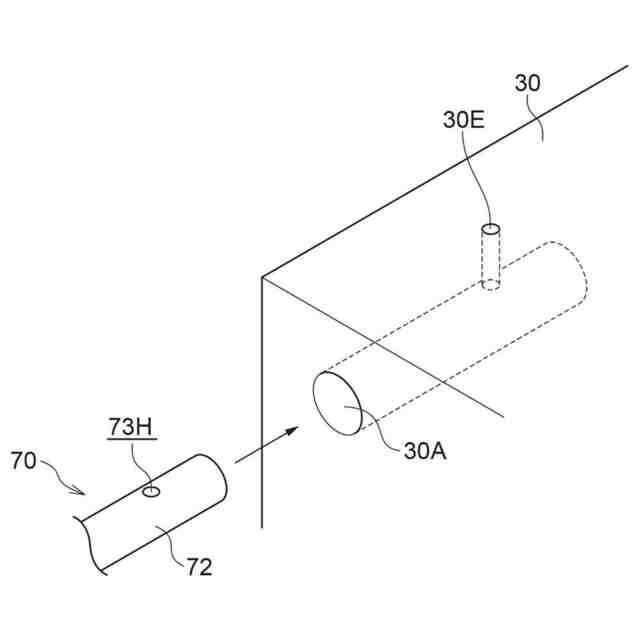

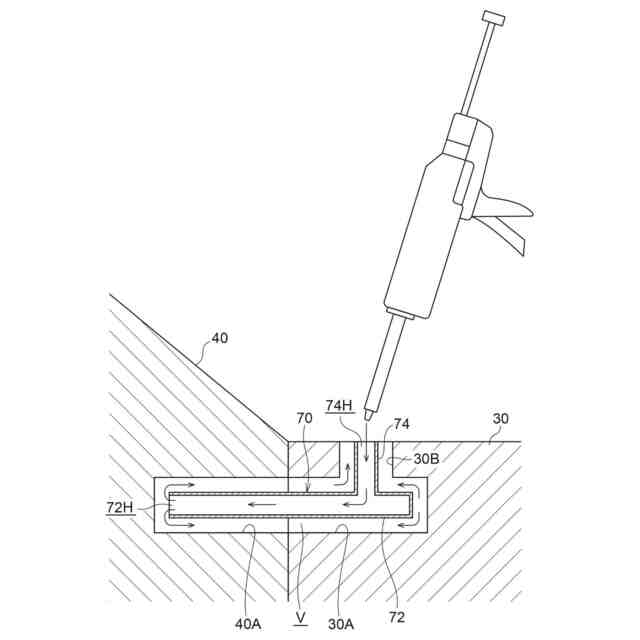

請求項１の木製梁の接合構造では、木製コアに木製梁の端部が接して配置されている。そして、木製梁と木製コアとを接合するコネクタは木製梁の内部から木製コアの内部に亘って埋設される。これにより、外観上、木製部品のみが露出する。
【０００８】
コネクタはそれぞれの木製梁と木製コアとを接合するため、対向する梁同士に亘って木製コアを貫通する長いコネクタを配置する必要がなく、コネクタ同士の干渉を避けられる。また、対向する梁が直線上に配置されない場合でも、それぞれの梁の軸方向に沿ってコネクタを配置できるので、接合強度を確保し易い。
【０００９】

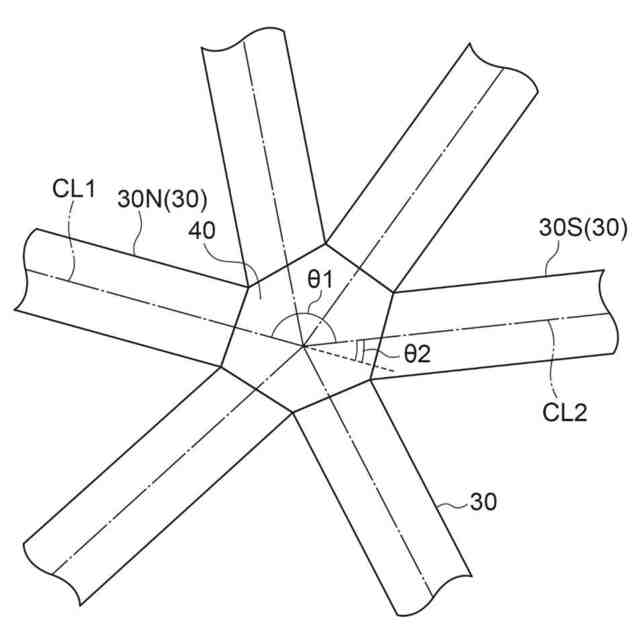

請求項２の木製梁の接合構造は、請求項１に記載の木製梁の接合構造において、前記複数の木製梁は、いずれも同一直線上に配置されず、前記木製コアの繊維方向は、前記木製梁のうち、最も応力が大きい木製梁に沿う方向である。
【００１０】
請求項２の木製梁の接合構造では、木製コアの繊維方向が、複数の木製梁のうち、最も応力が大きい木製梁に沿う方向である。複数の木製梁から応力が集中する木製コアにおいて、応力が大きくなる方向に木製コアの繊維方向を揃えることで、応力集中に対応できる。
（【００１１】以降は省略されています）
