公開番号2025141578
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041586
出願日2024-03-15
発明の名称情報処理装置、インクジェット記録装置、情報処理方法、および、プログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類B41J 2/01 20060101AFI20250919BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】排紙部に後処理工程機構を装着すると、紙ジャム(紙詰まりともいう)が発生しやすい。
【解決手段】情報処理装置は、記録媒体に画像を記録するとともに、前記画像が記録された記録媒体に後処理工程を実行する後処理工程機構を、前記記録媒体が排紙される排紙部に装着可能なインクジェット記録装置を制御する情報処理装置であって、前記画像を記録するための設定である記録設定を記憶する記憶手段と、第1後処理工程を実行する場合の第1記録設定と、前記第1後処理工程と異なる第2後処理工程を実行する場合の第2記録設定と、を設定する制御手段と、を備え、前記制御手段は、後処理工程を実行しない場合よりもカール量が抑制された状態で排紙するように前記第1記録設定を設定し、前記第1記録設定よりもカール量が抑制された状態で排紙するように前記第2記録設定を設定する。
【選択図】図10
特許請求の範囲【請求項１】
記録媒体に画像を記録するとともに、前記画像が記録された記録媒体に後処理工程を実行する後処理工程機構を、前記記録媒体が排紙される排紙部に装着可能なインクジェット記録装置を制御する情報処理装置であって、
前記画像を記録するための設定である記録設定を記憶する記憶手段と、
第１後処理工程を実行する場合の第１記録設定と、前記第１後処理工程と異なる第２後処理工程を実行する場合の第２記録設定と、を設定する制御手段と、を備え、
前記制御手段は、
後処理工程を実行しない場合よりもカール量が抑制された状態で排紙するように前記第１記録設定を設定し、
前記第１記録設定よりもカール量が抑制された状態で排紙するように前記第２記録設定を設定する
ことを特徴とする情報処理装置。
続きを表示（約 880 文字）【請求項２】
前記制御手段は、前記後処理工程機構が実行する後処理工程として、シフトソート、ステイプル、および、パンチのいずれかを受け付ける
ことを特徴とする請求項１に記載の情報処理装置。
【請求項３】
前記制御手段は、前記第２記録設定において、前記第１記録設定よりも記録デューティーを下げるように設定する
ことを特徴とする請求項１に記載の情報処理装置。
【請求項４】
前記制御手段は、前記記録デューティーを下げるよう設定する場合、前記画像の記録濃度が下がる旨を表示する
ことを特徴とする請求項３に記載の情報処理装置。
【請求項５】
前記制御手段は、前記第２記録設定において、前記第１記録設定よりも記録時間を長く設定する
ことを特徴とする請求項１に記載の情報処理装置。
【請求項６】
前記制御手段は、前記記録時間を長く設定する場合、前記画像の記録中の待機時間を調整する
ことを特徴とする請求項５に記載の情報処理装置。
【請求項７】
前記制御手段は、前記記録時間を長く設定する場合、前記画像の記録速度を調整する
ことを特徴とする請求項５に記載の情報処理装置。
【請求項８】
前記制御手段は、前記記録時間を長くする場合、前記記録時間が長くなる旨の表示をすることを特徴とする請求項５に記載の情報処理装置。
【請求項９】
前記制御手段は、記録媒体のジャムの発生の有無を示す発生情報を保存し、前記発生情報に基づいてジャムの発生率を算出し、当該発生率に基づいて、記録設定を変更するか否かを判定する
ことを特徴とする請求項１に記載の情報処理装置。
【請求項１０】
前記制御手段は、記録動作中にジャムが発生した場合、よりカールを抑制するように記録設定を変更して、再度、記録動作を行う
ことを特徴とする請求項１に記載の情報処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置、インクジェット記録装置、情報処理方法、および、プログラムに関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
プリンタなどの記録装置を使用する際に、印刷後のホチキス止めなどの後処理工程に手間がかかる場合がある。この問題を解決するために、後処理工程機能が搭載された機構を独立して配置し、自動で後処理を実施することで生産性を向上させることができる。一方で、後処理工程の機構が独立していると配置スペースが大きくなることが課題となる。そこで、記録媒体が排紙される排紙部に小型の後処理工程機構を挿入することで、スペースの拡大なく後処理工程を実現する記録装置が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２-７０４４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、排紙部に後処理工程機構を装着すると、排紙口の高さが狭くなるので、紙ジャム（紙詰まりともいう）が発生しやすいという課題がある。
【０００５】
そこで本発明は、後処理工程機構を排紙部に装着しても紙ジャムを低減できる情報処理装置、インクジェット記録装置、情報処理方法、および、プログラムを提供する。
【課題を解決するための手段】
【０００６】
この課題を解決するため、例えば本発明の情報処理装置は以下の構成を備える。すなわち、
記録媒体に画像を記録するとともに、前記画像が記録された記録媒体に後処理工程を実行する後処理工程機構を、前記記録媒体が排紙される排紙部に装着可能なインクジェット記録装置を制御する情報処理装置であって、
前記画像を記録するための設定である記録設定を記憶する記憶手段と、
第１後処理工程を実行する場合の第１記録設定と、前記第１後処理工程と異なる第２後処理工程を実行する場合の第２記録設定と、を設定する制御手段と、を備え、
前記制御手段は、
後処理工程を実行しない場合よりもカール量が抑制された状態で排紙するように前記第１記録設定を設定し、
前記第１記録設定よりもカール量が抑制された状態で排紙するように前記第２記録設定を設定する。
【発明の効果】
【０００７】
本発明によれば、後処理工程機構を排紙部に装着しても紙ジャムを低減することができる。
【図面の簡単な説明】
【０００８】
記録システムの制御系の全体構成を示すブロック図。

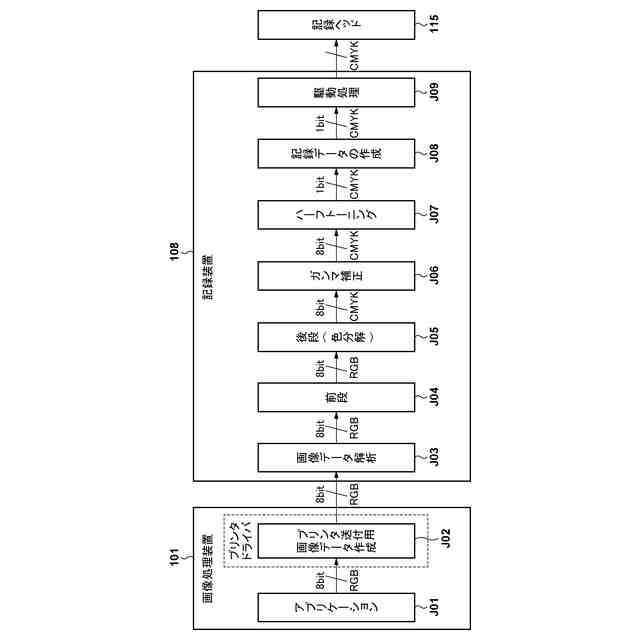

画像データ変換処理の流れを示したブロック図。

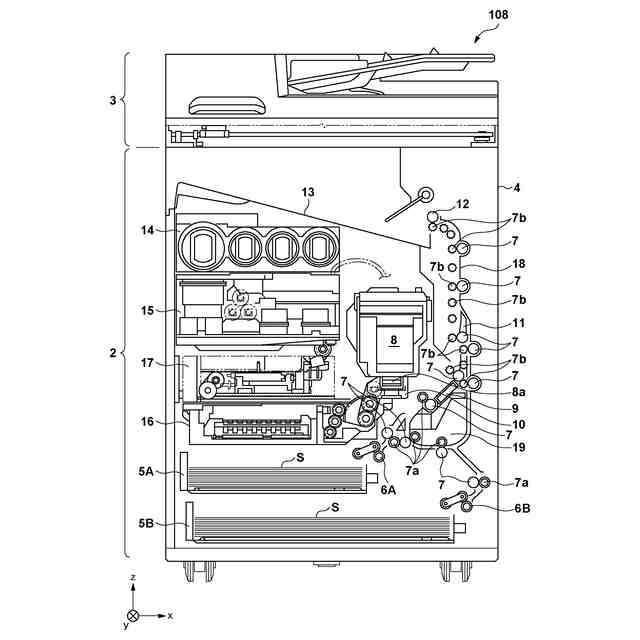

記録装置の全体構成を詳細に表した図。

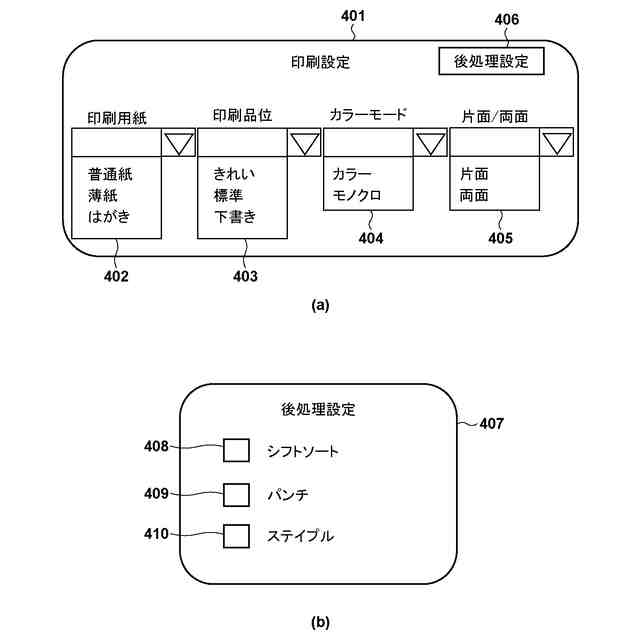

印刷設定および後処理工程を設定するためのＵＩを示した図。

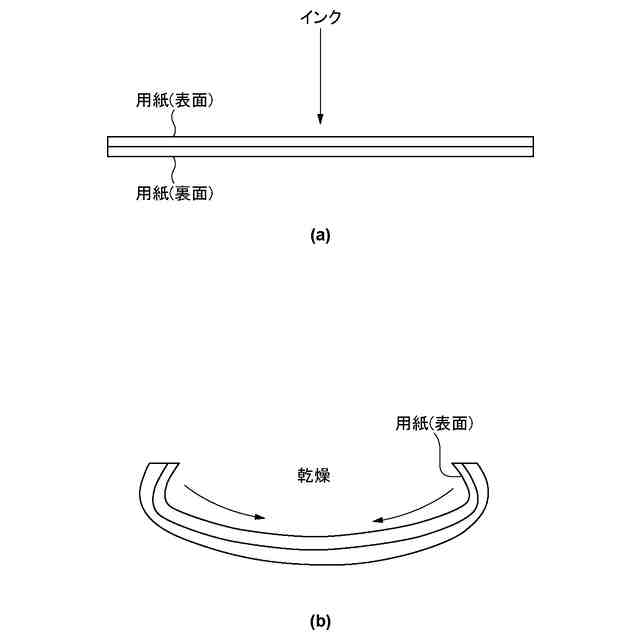

片面印刷時のカール状態を模式的に表した図。
排紙トレイにおける記録媒体の変形を説明する図。

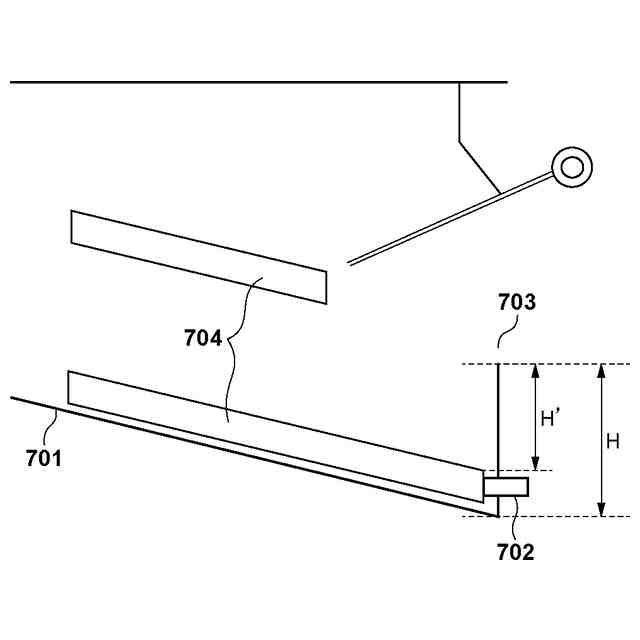

後処理工程機構が装着された排紙部近傍の図。

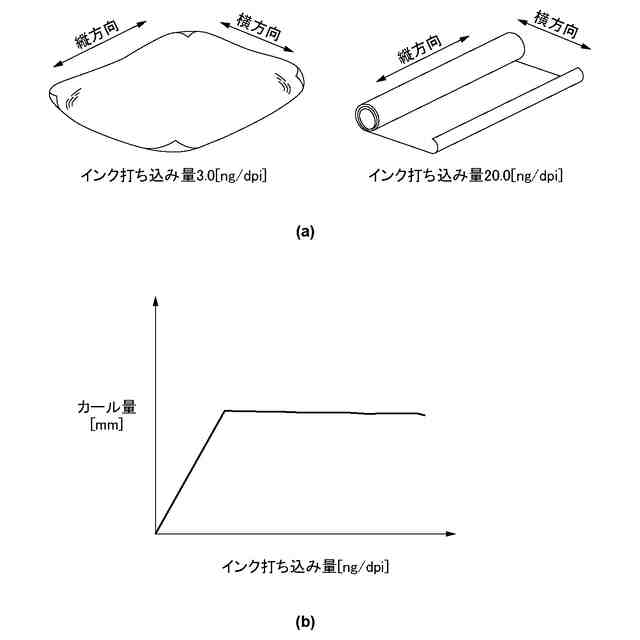

インク打ち込み量とカールの関係を示す図。

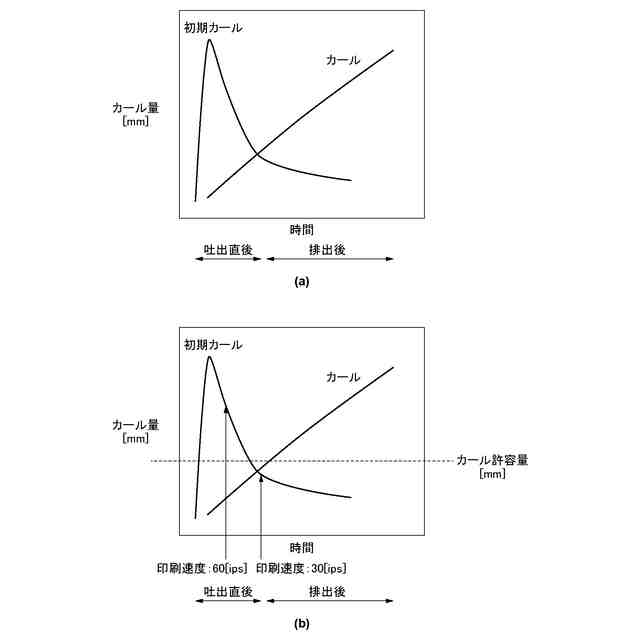

印刷時間とカール量との関係を示した図。

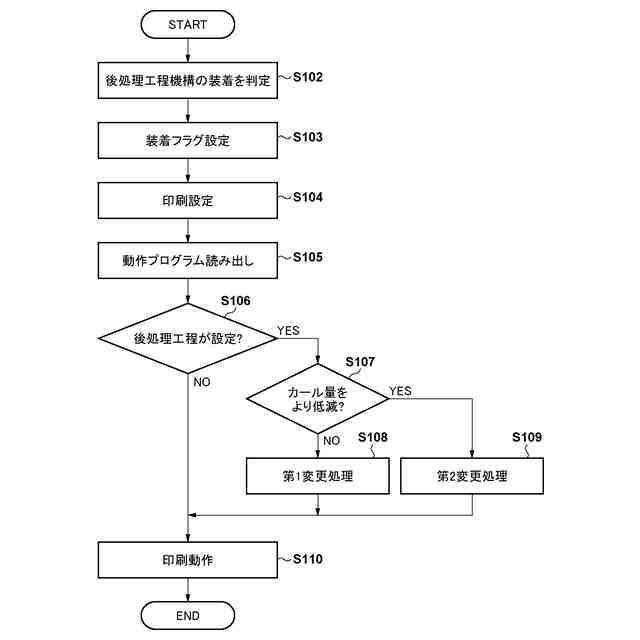

第一の実施形態の印刷処理を示すフローチャートの図。
印刷動作テーブルの図。
両面印刷時のカール状態を説明する図。
第二の実施形態の後処理工程を設定するためのＵＩを示した図。
第三の実施形態の印刷動作を示すフローチャートの図。
第三の実施形態の紙ジャム対策用の印刷動作テーブルの図。
紙ジャムの発生情報テーブルを示す図。
第四の実施形態の印刷処理を示すフローチャートの図。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。尚、以下の実施形態は特許請求の範囲に係る発明を限定するものでない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【００１０】
（第一の実施形態）

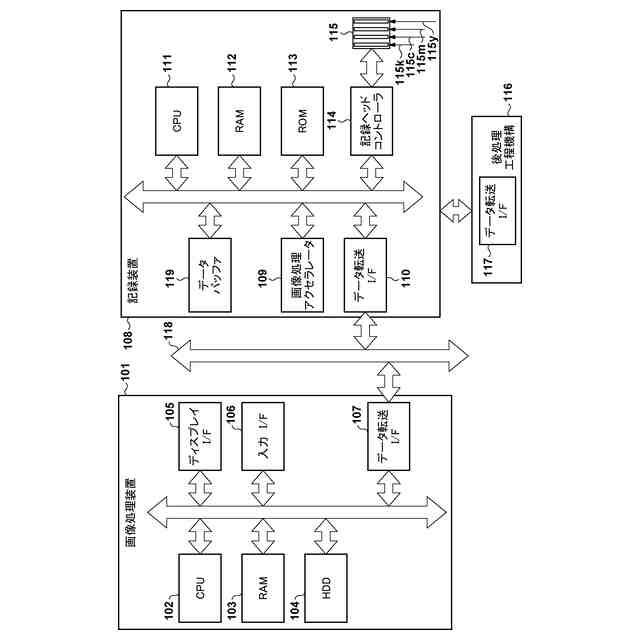

図１は、本実施形態の記録システムの制御系の全体構成を説明するブロック図である。図１に示すように、記録システムは、画像処理装置１０１と、記録装置１０８と、後処理工程機構１１６とを備える。画像処理装置１０１および記録装置１０８は、ネットワーク１１８によって、互いに情報を送受信可能に接続されている。
（【００１１】以降は省略されています）
