公開番号2025140781
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040358
出願日2024-03-14
発明の名称結合部材、結合部材の製造方法及び結合方法
出願人株式会社トーキン
代理人個人,個人,個人
主分類C22C 19/03 20060101AFI20250919BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】汎用性が高く且つより簡単に行える結合方法を提供すること。
【課題を解決するための手段】

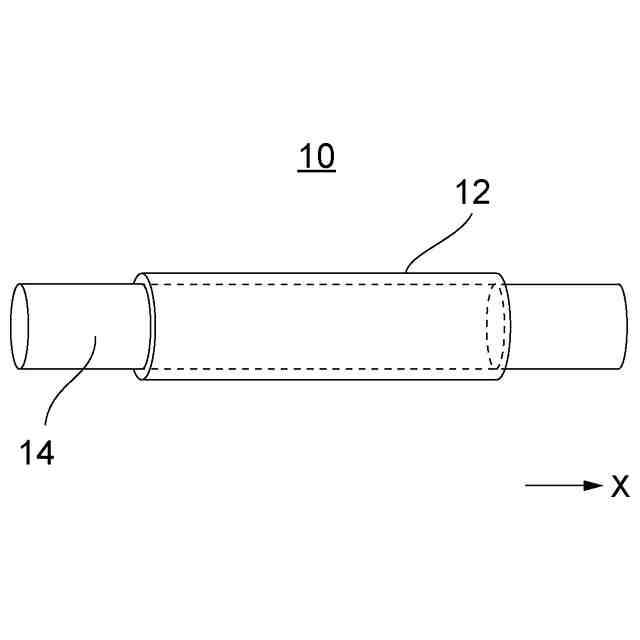

新たな結合部材を提供し、もって新たな結合方法を提供する。結合部材は、TiNi系形状記憶合金材料からなると共に拡張された状態にある拡張済結合チューブと、拡張済結合チューブ内に挿入されて拡張された状態を維持する維持部材とを備えている。
【選択図】図1
特許請求の範囲【請求項１】
ＴｉＮｉ系形状記憶合金材料からなると共に拡張された状態にある拡張済結合チューブと、前記拡張済結合チューブ内に挿入されて前記拡張された状態を維持する維持部材とを備える結合部材。
続きを表示（約 1,600 文字）【請求項２】
請求項１記載の結合部材であって、
前記維持部材は、前記ＴｉＮｉ系形状記憶合金材料の熱膨張係数以上の熱膨張係数を有する鋼材からなる
結合部材。
【請求項３】
請求項２記載の結合部材であって、
前記鋼材は、ステンレス鋼である
結合部材。
【請求項４】
請求項１記載の結合部材であって、
前記拡張済結合チューブは、ＮｉＴｉ合金からなり、
前記ＮｉＴｉ合金におけるＮｉの組成比が５０ａｔ％以上５１ａｔ％以下であり、
前記拡張済結合チューブの降伏応力は、２０ＭＰａ以上１００ＭＰａ以下である
結合部材。
【請求項５】
請求項１記載の結合部材であって、
前記拡張済結合チューブは、ＮｉＴｉ合金からなり、
前記ＮｉＴｉ合金におけるＮｉの組成比が５０ａｔ％以上５１ａｔ％以下であり、
前記拡張済結合チューブは、前記ＮｉＴｉ合金を４００℃以上５００℃以下の温度で、３０秒以上１８０分以下の時間、熱処理したものである
結合部材。
【請求項６】
ＴｉＮｉ系形状記憶合金材料からなる結合チューブであってオーステナイト相の状態において所定の管内断面積を有する結合チューブをマルテンサイト相の状態にし、
前記所定の管内断面積よりも部分的に大きい断面積を有する拡張部材を用いて、前記結合チューブを拡張して拡張済結合チューブを構成し、
前記所定の管内断面積よりも大きい断面積を有する維持部材を前記拡張済結合チューブに挿入して、拡張された状態を維持しつつ前記拡張済結合チューブをオーステナイト相に戻す
結合部材の製造方法。
【請求項７】
ＴｉＮｉ系形状記憶合金材料からなる結合チューブであってオーステナイト相の状態において所定の管内断面積を有する結合チューブを用意し、

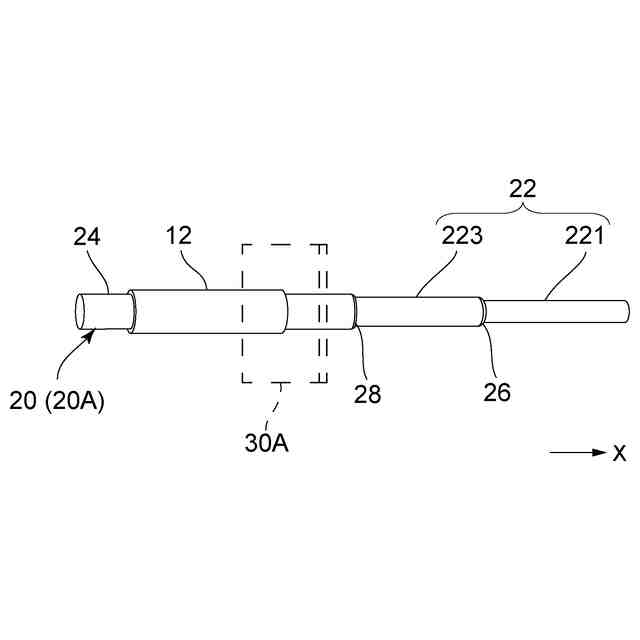

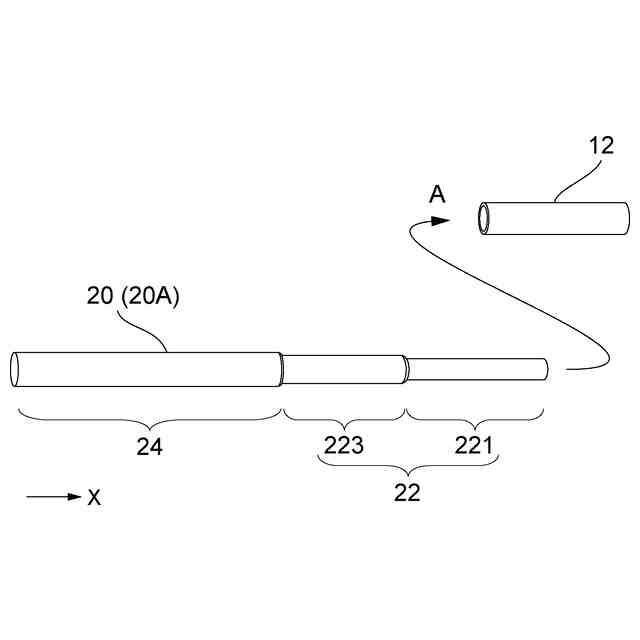

先端部と前記先端部から延びる所定断面積の主部とを有する被挿入部材であって、前記先端部は前記所定の管内断面積よりも少なくとも部分的に小さい断面積を有しており且つ前記所定断面積は前記所定の管内断面積よりも大きい被挿入部材を前記先端部からオーステナイト相の状態にある前記結合チューブの一端に挿入し、
前記結合チューブの他端から前記結合チューブを通った前記先端部を引っ張ることにより、前記主部を前記結合チューブ内に挿入して前記結合チューブを拡張して拡張済結合チューブを構成し、

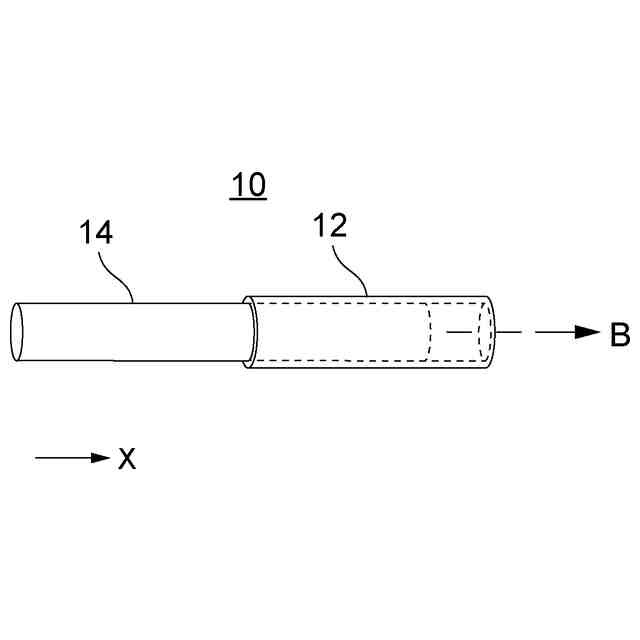

前記主部を前記拡張済結合チューブ内に維持部材として残して拡張された状態を維持しつつ、前記先端部を切り離す
結合部材の製造方法。
【請求項８】
請求項７記載の結合部材の製造方法であって、
前記先端部を引っ張る力が前記被挿入部材のばね限界強度を超えない範囲に設定されている
結合部材の製造方法。
【請求項９】
ＴｉＮｉ系形状記憶合金材料からなると共に拡張された状態を有する拡張済結合チューブと、前記拡張済結合チューブ内に挿入されて前記拡張された状態を維持する維持部材とを備える結合部材を準備する準備工程と、

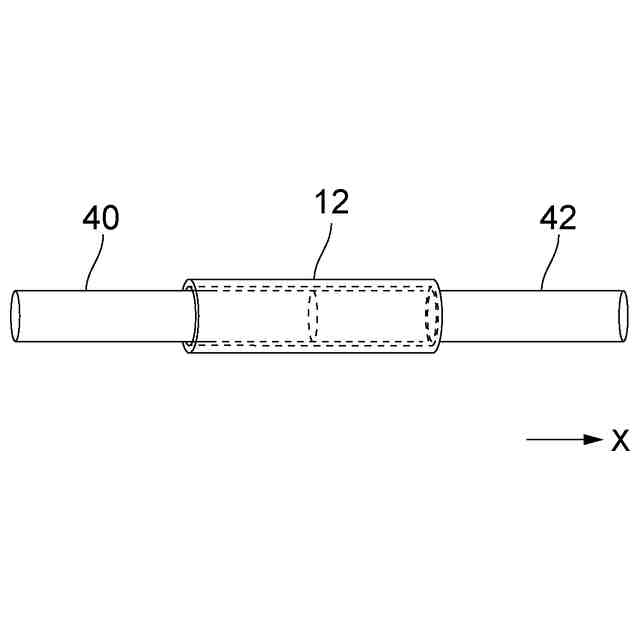

前記結合部材の前記拡張済結合チューブをマルテンサイト相の状態にすると共に、前記拡張済結合チューブ内において２つの被結合部材の端部同士を突き合わせる突合工程と、
室温下において前記拡張済結合チューブをオーステナイト相に戻し、前記拡張済結合チューブの超弾性を利用して前記２つの被結合部材を締め付けることにより、前記２つの被結合部材同士を結合する結合工程と
を含む結合方法。
【請求項１０】
請求項９記載の結合方法であって、
前記被結合部材の夫々は、前記突合工程において前記結合チューブ内に挿入される被挿入部を有しており、
前記被挿入部には、凸部が形成されている
結合方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二つの被結合部材を結合する結合部材、結合部材の製造方法及び結合方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１は、形状記憶合金材料からなるチューブを冷却してマルテンサイト相の状態にし、そのチューブ内に二つの被結合部材を挿入した後、室温で放置してチューブをオーステナイト相の状態にし、チューブの締め付けにより被結合部材を結合する技術を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－２１２７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、特許文献１の結合方法と比較して、汎用性が高く且つより簡単に行える結合方法を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、上記目的を達成するため、新たな結合部材及びその製造方法を提供し、もって新たな結合方法を提供する。
【０００６】
具体的には、本発明は、第１の結合部材として、
ＴｉＮｉ系形状記憶合金材料からなると共に拡張された状態にある拡張済結合チューブと、前記拡張済結合チューブ内に挿入されて前記拡張された状態を維持する維持部材とを備える結合部材を提供する。
【０００７】
また、本発明は、第２の結合部材として、第１の結合部材であって、
前記維持部材は、前記ＴｉＮｉ系形状記憶合金材料の熱膨張係数以上の熱膨張係数を有する鋼材からなる
結合部材を提供する。
【０００８】
また、本発明は、第３の結合部材として、第２の結合部材であって、
前記鋼材は、ステンレス鋼である
結合部材を提供する
【０００９】
また、本発明は、第４の結合部材として、第１の結合部材であって、
前記拡張済結合チューブは、ＮｉＴｉ合金からなり、
前記ＮｉＴｉ合金におけるＮｉの組成比が５０ａｔ％以上５１ａｔ％以下であり、
前記拡張済結合チューブの降伏応力は、２０ＭＰａ１００ＭＰａ以下である
結合部材を提供する。
【００１０】
また、本発明は、第５の結合部材として、第１の結合部材であって、
前記拡張済結合チューブは、ＮｉＴｉ合金からなり、
前記ＮｉＴｉ合金におけるＮｉの組成比が５０ａｔ％以上５１ａｔ％以下であり、
前記拡張済結合チューブは、前記ＮｉＴｉ合金を４００℃以上５００℃以下の温度で、３０秒以上１８０分以下の時間、熱処理したものである
結合部材を提供する。
（【００１１】以降は省略されています）
