要約【課題】家電機器側の認証モードの実行状態を、専用の表示手段を設けなくても、ユーザが容易に把握することのできる家電機器を提供する。
【解決手段】携帯端末との認証モードの実行時に用いられる無線通信モジュールと、前記認証モードの非実行時に点灯又は鳴動する報知手段と、を備えた家電機器であって、前記認証モードの実行時に、前記報知手段は、前記認証モードの非実行時と異なる態様で点灯又は鳴動し、前記携帯端末には、前記報知手段の態様に対応した情報が表示される。
【選択図】図5
特許請求の範囲【請求項１】
携帯端末との認証モードの実行時に用いられる無線通信モジュールと、前記認証モードの非実行時に点灯又は鳴動する報知手段と、を備えた家電機器であって、
前記認証モードの実行時に、
前記報知手段は、前記認証モードの非実行時と異なる態様で点灯又は鳴動し、
前記携帯端末には、前記報知手段の態様に対応した情報が表示される家電機器。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の家電機器において、
前記報知手段は、
前記認証モードの非実行時に、常時点灯又は鳴動し、
前記認証モードの実行時に、点滅又は非実行時と異なる音を発する家電機器。
【請求項３】
請求項１に記載の家電機器において、
前記報知手段は、前記認証モードの進捗に応じて、異なる態様で点灯又は鳴動する家電機器。
【請求項４】
請求項３に記載の家電機器において、
前記認証モードの開始後、
前記無線通信モジュールが、前記携帯端末に家電機器情報を送信完了すると、
前記報知手段は、前記家電機器情報の送信完了前と異なる態様で点灯又は鳴動する家電機器。
【請求項５】
請求項４に記載の家電機器において、
前記報知手段は、
前記家電機器情報の送信完了前と送信完了後とで、点滅間隔又は鳴動音が異なる家電機器。
【請求項６】
請求項１に記載の家電機器において、
前記家電機器は、貯蔵室の扉の開閉状態を検知する扉センサを、さらに備えた冷蔵庫であって、
前記報知手段は、前記扉センサが前記扉の開状態を検知した場合に点灯する庫内灯である家電機器。
【請求項７】
請求項１に記載の家電機器において、
前記家電機器は、貯蔵室の扉の開閉状態を検知する扉センサを、さらに備えた冷蔵庫であって、
前記報知手段は、前記扉センサが前記扉の開状態を所定時間以上検知した場合に所定の鳴動音のアラームを出力するブザーであり、
前記認証モードの実行時は、前記アラームの出力が解除される家電機器。
【請求項８】
請求項６又は７に記載の家電機器において、
前記無線通信モジュールは、前記貯蔵室を区画する壁面内に設けられる家電機器。
【請求項９】
請求項６又は７に記載の家電機器において、
操作パネルを有さない家電機器。
【請求項１０】
家電機器と無線通信する無線通信部と、前記家電機器の状況を表示する表示部と、を備える携帯端末を、
前記家電機器との認証モードの実行を要求する認証要求部と、
前記認証モードの実行要求により前記家電機器から送信された家電機器情報に基づき、接続先を検索する接続先検索部と、
前記認証モードの実行時における前記家電機器の報知手段の点灯態様又は鳴動態様を前記表示部に出力する報知態様出力部と、として機能させる、家電機器認証プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、家電機器及び家電機器認証プログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、家電機器と通信接続された携帯端末を利用して、家電機器の状況を確認したり設定を変更したりするシステムが提供されている。そして、家電機器と携帯端末の通信接続を可能とするためには、一般に、家電機器と携帯端末との間でペアリングなどの認証処理が行われる。認証処理では、携帯端末側だけでなく、家電機器側が適切に受付状態になっている旨を、ユーザが認識できることが望ましい。しかし、家電機器の設定変更等に携帯端末の利用が可能なシステムでは、家電機器側に操作パネル等の表示機能を設ける必要性が低下する。このため、操作パネル等の表示機能が無い又は乏しい家電機器においては、認証処理の受付状態を知らせるための別の手段が求められる。例えば、特許文献１には、貯蔵室内の温度を庫内灯の色によって表示する冷蔵庫が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－２８６３３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の技術のように、家電機器に備わっている報知手段（例えば冷蔵庫の庫内灯）の報知態様を通常時と異ならせたとしても、ユーザは、その態様が何を意味しているのか、把握するのは容易でない。
【０００５】
本発明の目的は、家電機器側の認証モードの実行状態を、専用の表示手段を設けなくても、ユーザが容易に把握することのできる家電機器及び家電機器認証プログラムを提供することにある。
【課題を解決するための手段】
【０００６】
前述の目的を達成するために、本発明の家電機器は、携帯端末との通信接続を確立する際の、認証モードの実行時に用いられる無線通信モジュールと、前記認証モードの非実行時に点灯又は鳴動する報知手段と、を備え、前記認証モードの実行時に、前記報知手段は、前記認証モードの非実行時と異なる態様で点灯又は鳴動し、前記携帯端末には、前記報知手段の態様に対応した情報が表示される。
【０００７】
また、本発明の家電機器認証プログラムは、家電機器と無線通信する無線通信部と、前記家電機器の状況を表示する表示部と、を備える携帯端末を、前記家電機器との認証モードの実行を要求する認証要求部と、前記認証モードの実行要求により前記家電機器から送信された家電機器情報に基づき、接続先を検索する接続先検索部と、前記認証モードの実行時における前記家電機器の報知手段の点灯態様又は鳴動態様を前記表示部に出力する報知態様出力部と、して機能させる。
【図面の簡単な説明】
【０００８】

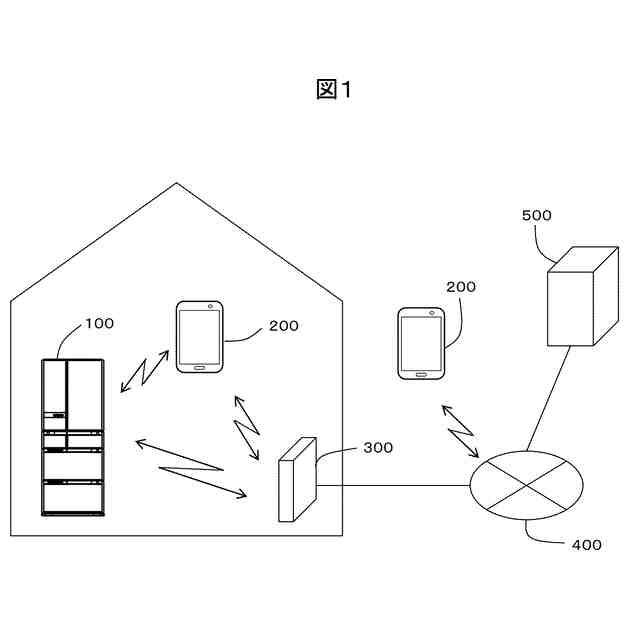

冷蔵庫制御システムの全体構成を示す図。

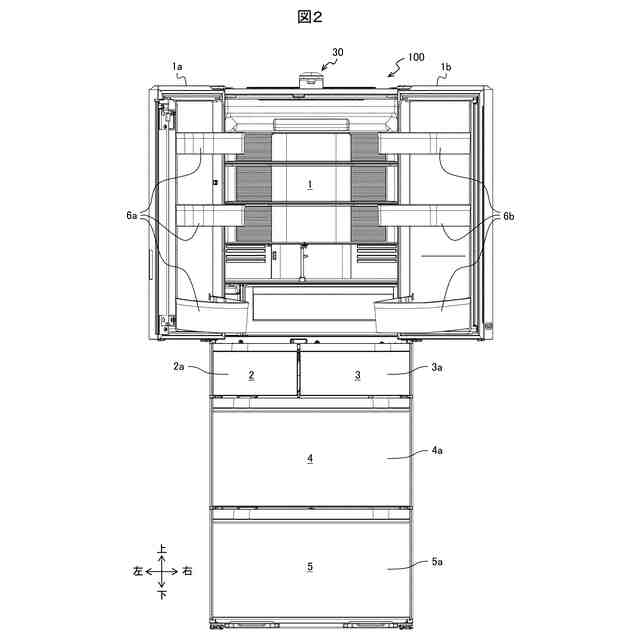

冷蔵庫のドアを開けた状態を示す正面図。

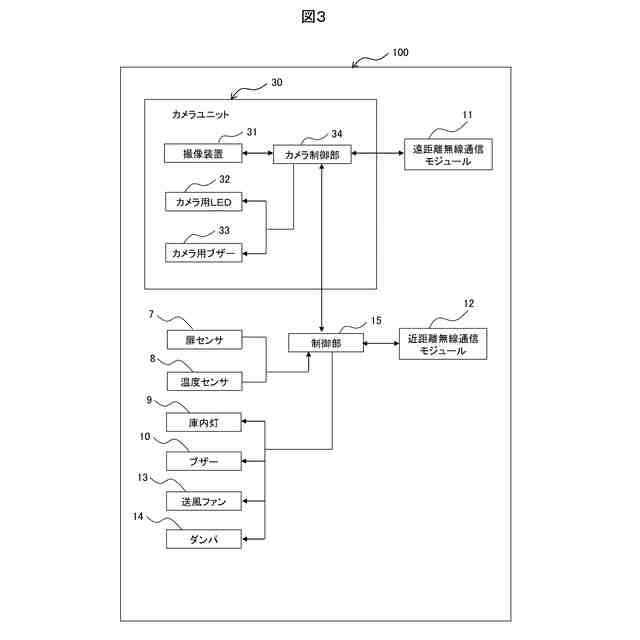

冷蔵庫の電気的な構成を示すブロック図。
携帯端末の構成を示すブロック図。

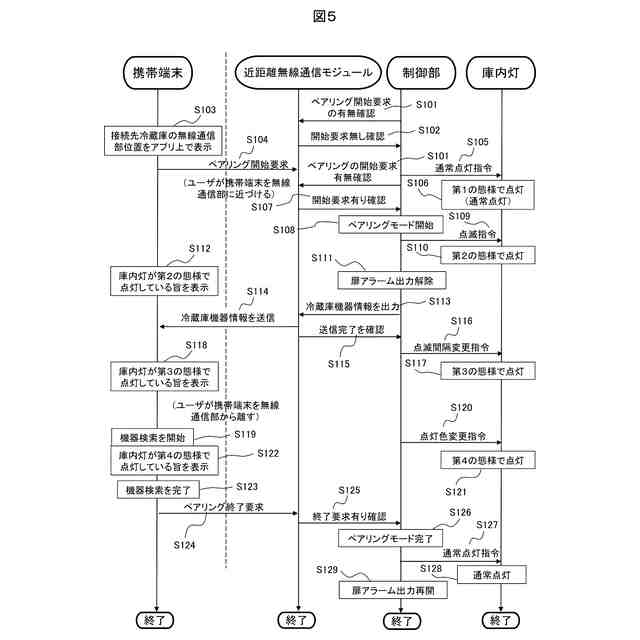

実施例１に係るペアリングモードにおける動作を示すシーケンス図。

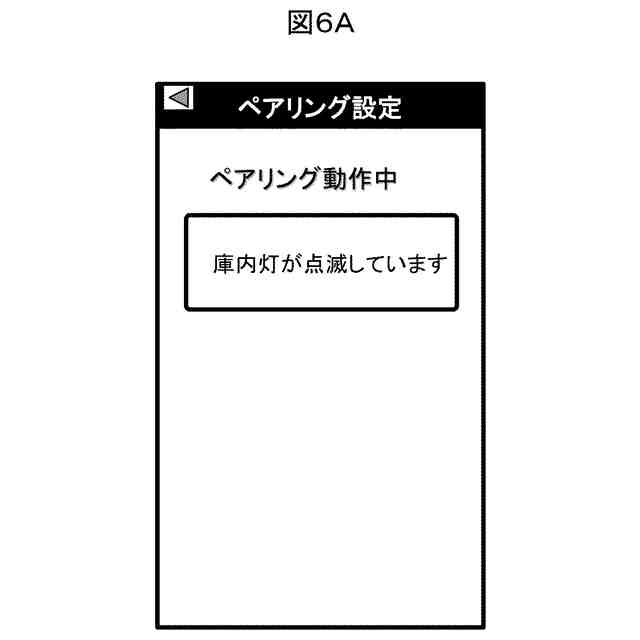

庫内灯の第２の態様に対応した情報を表示する画面の一例を示す図。
庫内灯の第３の態様に対応した情報を表示する画面の一例を示す図。
庫内灯の第４の態様に対応した情報を表示する画面の一例を示す図。

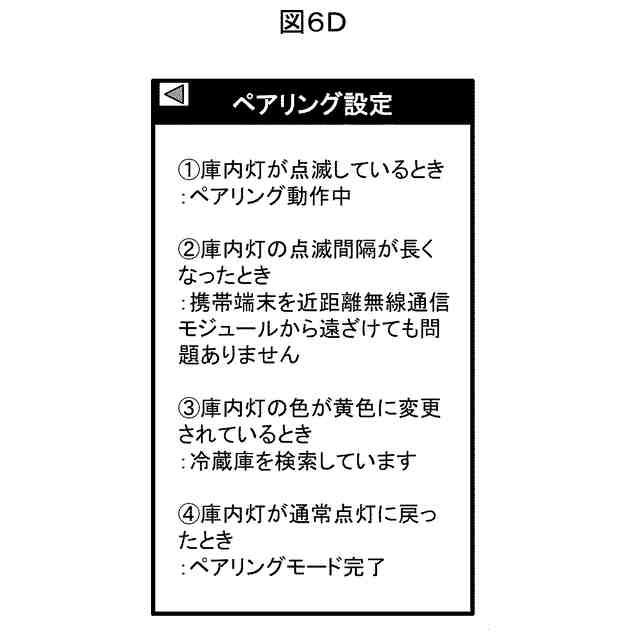

庫内灯の点灯態様とペアリングモードの進捗状況とを一括表示する画面の一例を示す図。
実施例２に係るペアリングモードにおける動作を示すシーケンス図。
ブザーの第２の態様に対応した情報を表示する画面の一例を示す図。
ブザーの第３の態様に対応した情報を表示する画面の一例を示す図。
ブザーの第４の態様に対応した情報を表示する画面の一例を示す図。
ブザーの鳴動態様とペアリングモードの進捗状況とを一括表示する画面の一例を示す図。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、図面を参照して説明する。以下では、家電機器の１つである冷蔵庫を例に挙げて説明する。
【００１０】
（冷蔵庫制御システム）
まず、冷蔵庫１００を含む冷蔵庫制御システムについて説明する。図１は、本実施形態に係る冷蔵庫制御システムの全体構成を示す図である。冷蔵庫制御システムでは、スマートフォンなどの携帯端末２００（無線通信端末）によって、冷蔵庫１００の各種設定の変更を行ったり、食品収納状況を確認したりできるようになっている。図１に示すように、冷蔵庫制御システムは、冷蔵庫１００と、携帯端末２００と、家庭内ルータ３００と、インターネット等のネットワーク４００と、サーバ５００と、で主に構成されている。
（【００１１】以降は省略されています）
