公開番号2025139309
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038165
出願日2024-03-12
発明の名称切削インサート及び切削工具
出願人株式会社タンガロイ
代理人個人,個人,個人,個人
主分類B23B 27/14 20060101AFI20250918BHJP(工作機械;他に分類されない金属加工)
要約【課題】切削インサートを有する切削工具の剛性を改善し、当該切削工具の占有スペースの狭小化を図ること。

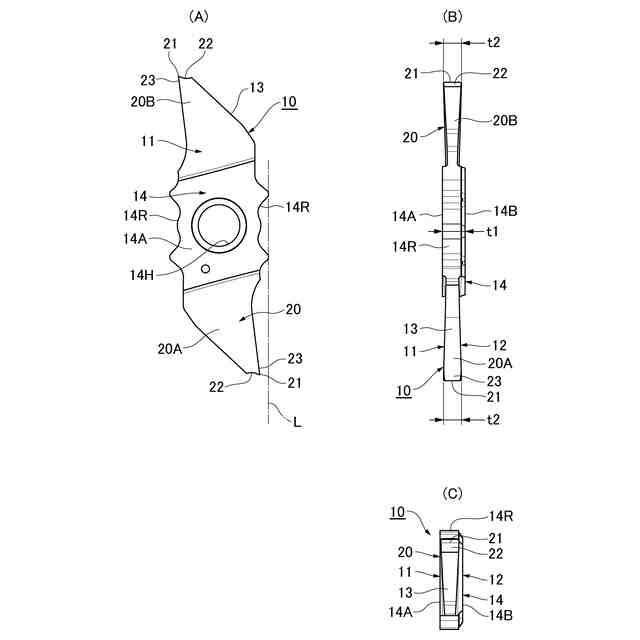

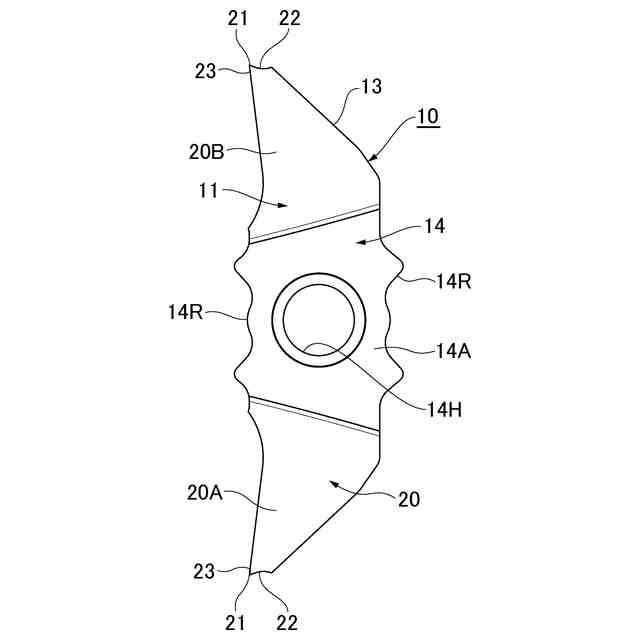

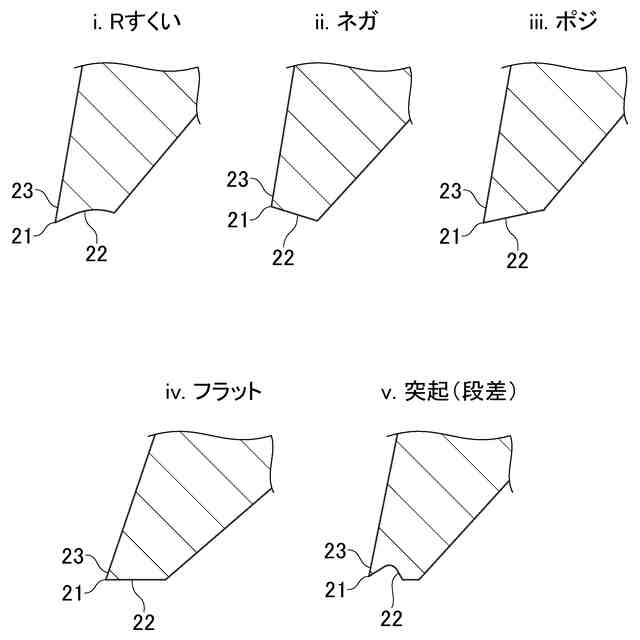

【解決手段】第1端面11と、第2端面12と、前記第1端面11と前記第2端面12とを接続し、切れ刃21を備える周側面13とを有してなる切削インサート10であって、前記第1端面11と前記第2端面12の各輪郭形状が長手方向と短手方向とを有するものとされ、前記周側面13の少なくとも一部に前記第1端面11と前記第2端面12の各長手方向に臨むすくい面22を設けたもの。

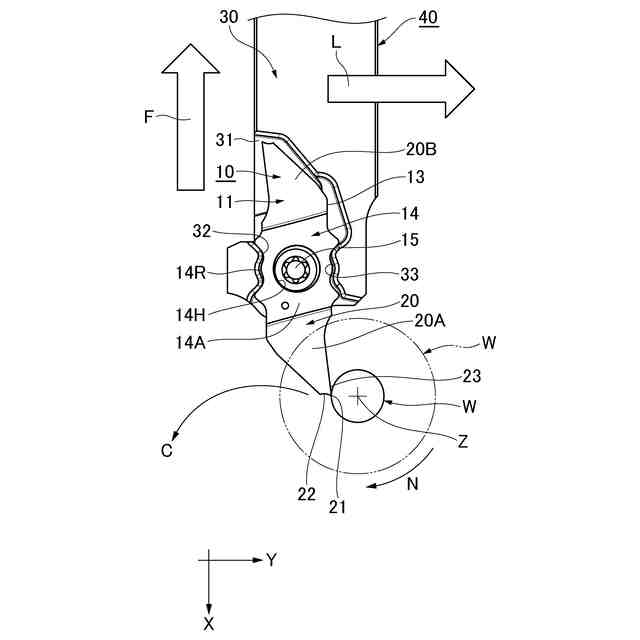

【選択図】図3
特許請求の範囲【請求項１】
第１端面と、第２端面と、前記第１端面と前記第２端面とを接続し、切れ刃を備える周側面とを有してなる切削インサートであって、
前記第１端面と前記第２端面の各輪郭形状が長手方向と短手方向とを有するものとされ、
前記周側面の少なくとも一部に前記第１端面と前記第２端面の各長手方向に臨むすくい面を設けた切削インサート。
続きを表示（約 660 文字）【請求項２】
前記第１端面と前記第２端面の各長手方向に沿う前記周側面の一方側と他方側の少なくとも一部に前記すくい面を設ける請求項１に記載の切削インサート。
【請求項３】
前記第１端面に直交する方向から視た正面視で１８０度回転対称をなす請求項１又は２に記載の切削インサート。
【請求項４】
前記第１端面と前記第２端面の各輪郭形状が長手方向と短手方向とを有する略平行四辺形とされる請求項３に記載の切削インサート。
【請求項５】
前記第１端面に直交する方向から視た正面視で鏡像対称をなす請求項１に記載の切削インサート。
【請求項６】
前記周側面のうちで、前記第１端面と前記第２端面の各短手方向に交差する部位に設けられて凹凸状をなす少なくとも１つの凹凸部を備える請求項１乃至５のいずれかに記載の切削インサート。
【請求項７】
前記すくい面が、前記第１端面の各長手方向に沿って前記周側面に外接する直線から離れて内側に設定される請求項１乃至６のいずれかに記載の切削インサート。
【請求項８】
請求項１乃至７のいずれかに記載の切削インサートと、前記切削インサートが保持されるホルダとを有する切削工具。
【請求項９】

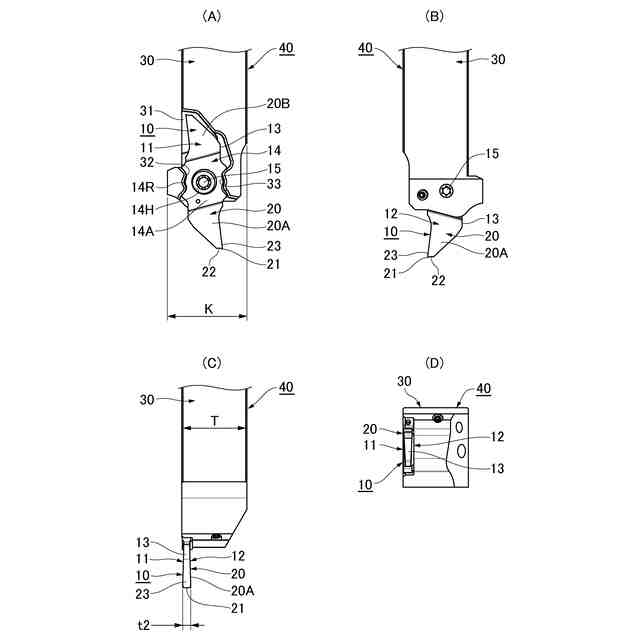

前記切削インサートが、前記ホルダの長手方向に沿って外方に突出する状態で、該ホルダの先端部に保持され、かつその長手方向の先端部に、当該長手方向に臨むすくい面を有する請求項８に記載の切削工具。

発明の詳細な説明【技術分野】
【０００１】
本発明は切削インサート及び切削工具に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、自動盤の突切り加工等に用いられる切削インサートして、特許文献１乃至特許文献３に記載のものがある。
【０００３】
特許文献１に記載のものは、ホルダに保持される略平行四辺形状をなし、その長手方向の先端部に、当該長手方向に直交する方向（横向き）に臨むすくい面を有するものである。この従来技術は、一例として、ホルダの長手方向に沿って外方に突出する状態で、該ホルダの先端部に保持される切削インサートを開示している。
【０００４】
尚、特許文献１に記載の切削インサートは、本発明に係る切削インサートの外郭形状を開示している。そして、特許文献１に記載のホルダは、本発明の切削インサートでも共通化できる。
【０００５】
特許文献２に記載の切削インサートは、ホルダに保持される平行四辺形状をなし、その長手方向の先端部に、当該長手方向に直交する方向（横向き）に臨むすくい面を有するものである。この切削インサートは、ホルダの長手方向に直交する外方（横向き）に突出する状態で、該ホルダの先端部に保持されるものとされている。
【０００６】
特許文献３に記載の切削インサートは、ホルダが長尺で薄肉の板状ブレード部を有し、この板状ブレード部の長手方向の先端部に切削インサートを挿入し、当該長手方向に臨むすくい面を当該切削インサートに有するものとしている。
【先行技術文献】
【特許文献】
【０００７】
WO2016／093275A1
特開2002-18605号公報
特表2020-506074号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】

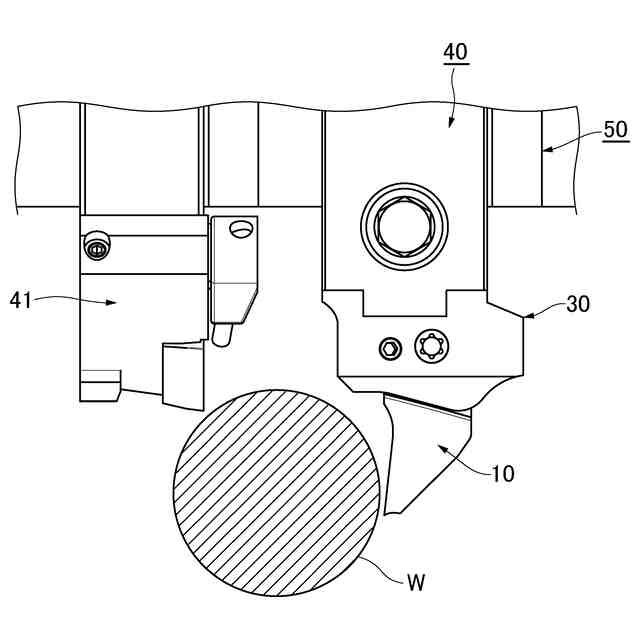

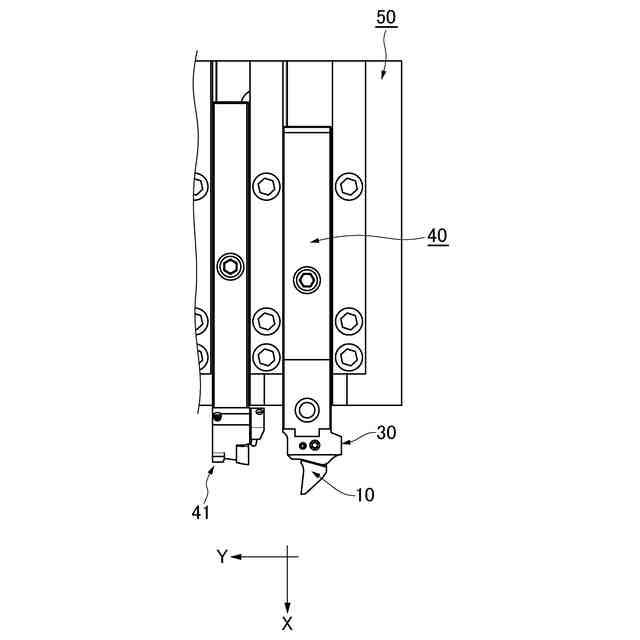

しかしながら、特許文献２に記載の切削インサートは、ホルダから横向き外方に突出する状態で該ホルダに保持されるものであるため、ホルダ及び切削インサートからなる切削工具の占有スペースが大きくなる。従って、機械が小さいにもかかわらず、被削材に複雑な形状を加工するための多くの切削工具を搭載する自動盤で特に要請される、被削材と工具の干渉、隣り合う工具同士の干渉を回避することに困難がある。
【０００９】
特許文献３に記載の切削インサートは短小なものであるため、これによる被削材の加工径の制限を回避するため、この切削インサートを長尺で薄肉の板状ブレード部に挿入し、この板状ブレード部をホルダの長手方向に沿う外方に突出させて用いる。従って、切削インサートを含む切削工具の剛性確保に困難がある。
【００１０】
本発明の課題は、切削インサートを有する切削工具の剛性を改善し、当該切削工具の占有スペースの狭小化を図ることにある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
