公開番号2025139063
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037793
出願日2024-03-12
発明の名称感応膜用組成物、感応膜、におい検出素子、および、においセンサー
出願人住友ベークライト株式会社,太陽誘電株式会社
代理人個人
主分類C08L 45/00 20060101AFI20250918BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】検出可能なにおい成分の種類が多く、かつ、耐熱性が向上した感応膜を得ることが可能な感応膜用組成物を提供する。
【解決手段】におい検出素子の感応膜に用いることが可能な感応膜用組成物であって、環状オレフィン系樹脂(A)を含み、前記環状オレフィン系樹脂(A)は、式(1)で示される構造単位と、式(2)で示される構造単位と、を含む、感応膜用組成物。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025139063000016.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">28</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">153</com:WidthMeasure> </com:Image>
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025139063000017.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">47</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">153</com:WidthMeasure> </com:Image>
【選択図】図1
特許請求の範囲【請求項１】
におい検出素子の感応膜に用いることが可能な感応膜用組成物であって、
環状オレフィン系樹脂（Ａ）を含み、

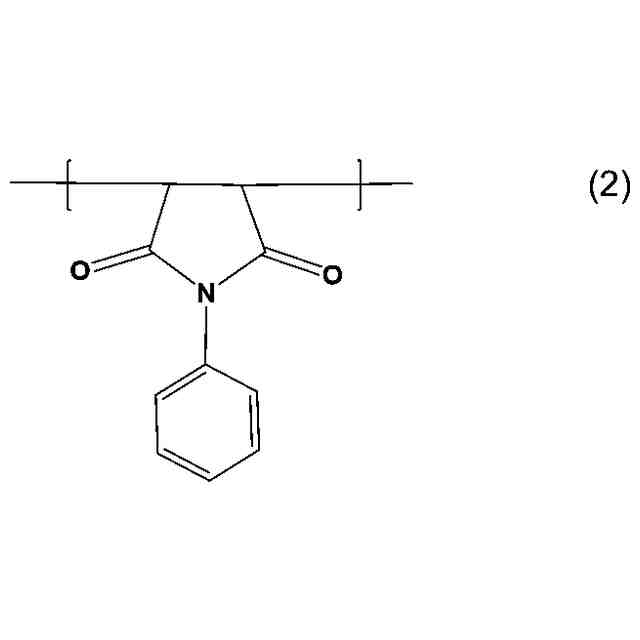

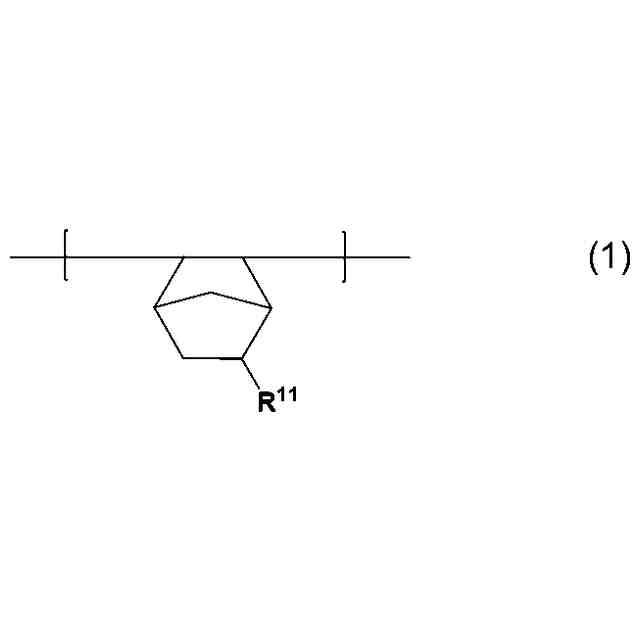

前記環状オレフィン系樹脂（Ａ）は、下記式（１）で示される構造単位と、下記式（２）で示される構造単位と、を含む、感応膜用組成物。
TIFF
2025139063000012.tif
28
153
（前記式（１）中、Ｒ
１１
はヒドロキシ基を含む基およびカルボキシル基を含む基からなる群から選択されるいずれかを示す）
TIFF
2025139063000013.tif
47
153
続きを表示（約 900 文字）【請求項２】
前記環状オレフィン系樹脂（Ａ）中の前記式（１）で示される構造単位の含有量は、前記環状オレフィン系樹脂（Ａ）中の全ての構造単位の合計を１００モル％としたとき、１０モル％以上７０モル％以下である、請求項１に記載の感応膜用組成物。
【請求項３】
前記環状オレフィン系樹脂（Ａ）中の前記式（２）で示される構造単位の含有量は、前記環状オレフィン系樹脂（Ａ）中の全ての構造単位の合計を１００モル％としたとき、３０モル％以上９０モル％以下である、請求項１または２に記載の感応膜用組成物。
【請求項４】

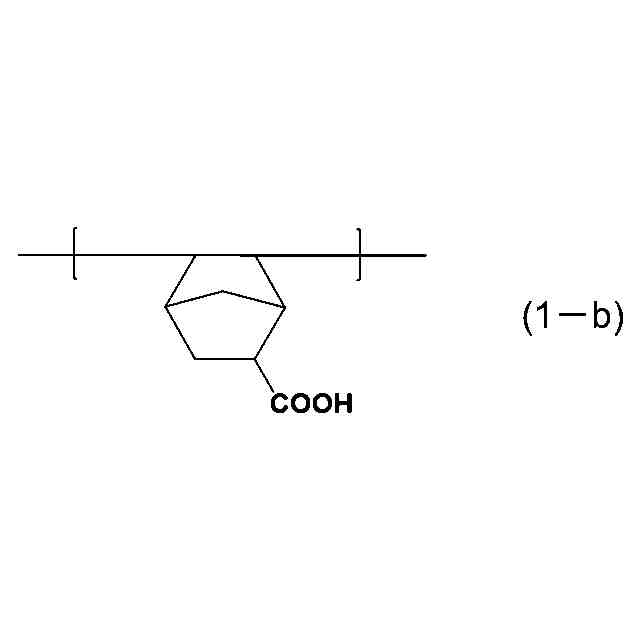

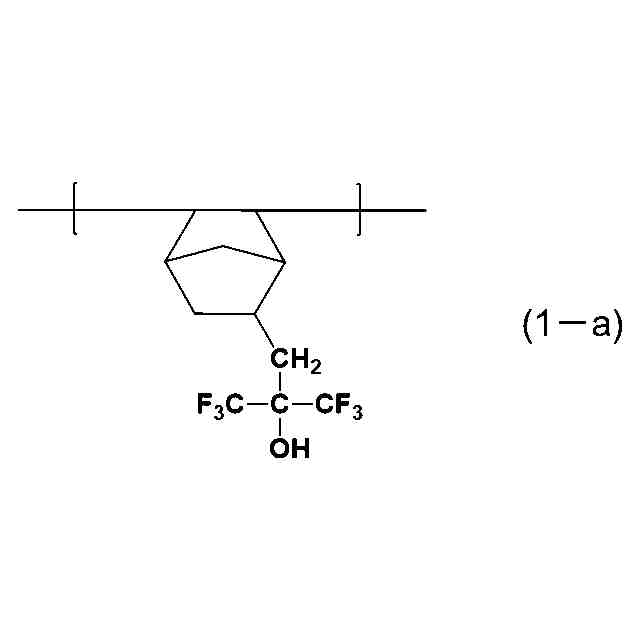

前記式（１）で示される構造単位は、下記式（１－ａ）で示される構造単位および下記式（１－ｂ）で示される構造単位からなる群から選択される少なくとも一種を含む、請求項１または２に記載の感応膜用組成物。
TIFF
2025139063000014.tif
38
153
TIFF
2025139063000015.tif
27
153
【請求項５】
前記感応膜用組成物中の前記環状オレフィン系樹脂（Ａ）の含有量は、前記感応膜用組成物中の不揮発成分の合計を１００質量％としたとき、５０質量％以上である、請求項１または２に記載の感応膜用組成物。
【請求項６】
前記環状オレフィン系樹脂（Ａ）の重量平均分子量（Ｍｗ）が３，０００以上２００，０００以下である、請求項１または２に記載の感応膜用組成物。
【請求項７】
前記感応膜用組成物の５％質量減少温度が３００℃以上である、請求項１または２に記載の感応膜用組成物。
【請求項８】
におい検出素子の感応膜であって、請求項１または２に記載の感応膜用組成物を含む、感応膜。
【請求項９】
厚みが１０ｎｍ以上１０００ｎｍ以下である、請求項８に記載の感応膜。
【請求項１０】
請求項８に記載の感応膜を備える、におい検出素子。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、感応膜用組成物、感応膜、におい検出素子、および、においセンサーに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
におい検出素子は、におい物質を吸着させるための感応膜を備える。
におい検出素子の感応膜に関する技術として、例えば、特許文献１に記載の技術が挙げられる。
【０００３】
特許文献１には、感応膜とトランスデューサからなるガス検出装置において、感応膜として使用する有機高分子膜が２つ以上の異なる単量体からなる共重合体を主成分とすることを特徴とするガス検出装置が記載されている。
特許文献１には、感応膜へのガス分子の吸着現象を利用してガスの検出を行うガス検出装置の感応膜において、高感度で応答速度の速い感応膜を提供すると記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００１－０１３０５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、検出可能なにおい成分の種類が多く、かつ、耐熱性が向上した感応膜を得ることが可能な感応膜用組成物を提供するものである。
【課題を解決するための手段】
【０００６】
本発明によれば、以下に示す感応膜用組成物、感応膜、におい検出素子、および、においセンサーが提供される。
【０００７】
［１］
におい検出素子の感応膜に用いることが可能な感応膜用組成物であって、
環状オレフィン系樹脂（Ａ）を含み、
前記環状オレフィン系樹脂（Ａ）は、下記式（１）で示される構造単位と、下記式（２）で示される構造単位と、を含む、感応膜用組成物。
TIFF
2025139063000002.tif
28
153
（前記式（１）中、Ｒ
１１
はヒドロキシ基を含む基およびカルボキシル基を含む基からなる群から選択されるいずれかを示す）
TIFF
2025139063000003.tif
47
153
［２］
前記環状オレフィン系樹脂（Ａ）中の前記式（１）で示される構造単位の含有量は、前記環状オレフィン系樹脂（Ａ）中の全ての構造単位の合計を１００モル％としたとき、１０モル％以上７０モル％以下である、前記［１］に記載の感応膜用組成物。
［３］
前記環状オレフィン系樹脂（Ａ）中の前記式（２）で示される構造単位の含有量は、前記環状オレフィン系樹脂（Ａ）中の全ての構造単位の合計を１００モル％としたとき、３０モル％以上９０モル％以下である、前記［１］または［２］に記載の感応膜用組成物。
［４］
前記式（１）で示される構造単位は、下記式（１－ａ）で示される構造単位および下記式（１－ｂ）で示される構造単位からなる群から選択される少なくとも一種を含む、前記［１］～［３］のいずれかに記載の感応膜用組成物。
TIFF
2025139063000004.tif
38
153
TIFF
2025139063000005.tif
27
153
［５］
前記感応膜用組成物中の前記環状オレフィン系樹脂（Ａ）の含有量は、前記感応膜用組成物中の不揮発成分の合計を１００質量％としたとき、５０質量％以上である、前記［１］～［４］のいずれかに記載の感応膜用組成物。
［６］
前記環状オレフィン系樹脂（Ａ）の重量平均分子量（Ｍｗ）が３，０００以上２００，０００以下である、前記［１］～［５］のいずれかに記載の感応膜用組成物。
［７］
前記感応膜用組成物の５％質量減少温度が３００℃以上である、前記［１］～［６］のいずれかに記載の感応膜用組成物。
［８］
におい検出素子の感応膜であって、前記［１］～［７］のいずれかに記載の感応膜用組成物を含む、感応膜。
［９］
厚みが１０ｎｍ以上１０００ｎｍ以下である、前記［８］に記載の感応膜。
［１０］
前記［８］または［９］に記載の感応膜を備える、におい検出素子。
［１１］
におい検出素子を２つ以上備え、
前記におい検出素子は、第１のにおい検出素子と、第２のにおい検出素子と、を備え、
前記第２のにおい検出素子は、前記第１のにおい検出素子とは異なる種類のガスを検出することが可能であり、
前記第１のにおい検出素子および前記第２のにおい検出素子からなる群から選択される少なくとも１つが前記［１０］に記載のにおい検出素子である、においセンサー。
【発明の効果】
【０００８】
本発明によれば、検出可能なにおい成分の種類が多く、かつ、耐熱性が向上した感応膜を得ることが可能な感応膜用組成物を提供できる。
【図面の簡単な説明】
【０００９】

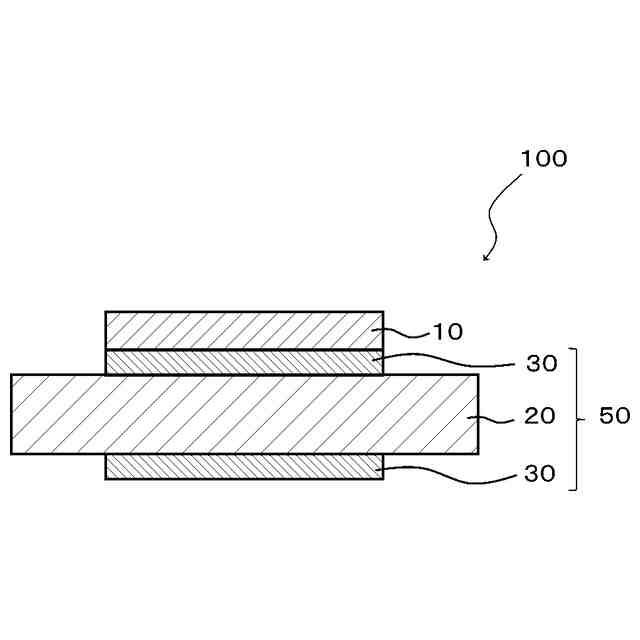

本実施形態のにおい検出素子の構造の一例を模式的に示した断面図である。
実施例におけるガス検出試験方法を説明するための図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について、図面を用いて説明する。なお、図面は簡略図で、実際の寸法比率とは一致していない。数値範囲の「Ａ～Ｂ」は特に断りがなければ、Ａ以上Ｂ以下を表す。
（【００１１】以降は省略されています）
