公開番号2025137031
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035999
出願日2024-03-08
発明の名称マイクロ光共振器、及び光周波数コム発生装置
出願人国立大学法人徳島大学
代理人
主分類G02F 1/01 20060101AFI20250911BHJP(光学)
要約【課題】
光周波数コムを起動において、共振器の熱変形による共振波長および屈折率変化するため、励起光33の波長λ1を精度よくソリトン化する領域に移動させることが難しいという問題を有していた。また、励起光を共振器のソリトン化領域に掃引する機能は、励起光の波長を変化させる必要があり小型化およびコスト面で大きな課題であった。さらに、ソリトン光コムの連続生成が外部温度変化で不安定化をもたらしていた。
【解決手段】
第1の導波路12の直径を可変する熱変形アクチュエーター13と、熱変形アクチュエーター13を加熱する第1のヒーターと、熱変形アクチュエーター13を冷却する基板とを設け、第1の導波路のコム立ち上げ時に1端熱変形アクチュエーターを加熱し、その後冷却プロセスにてソリトン光コム立ち上げ動作を行うことにより、より簡素で小型化できる光コムデバイスを実現する。

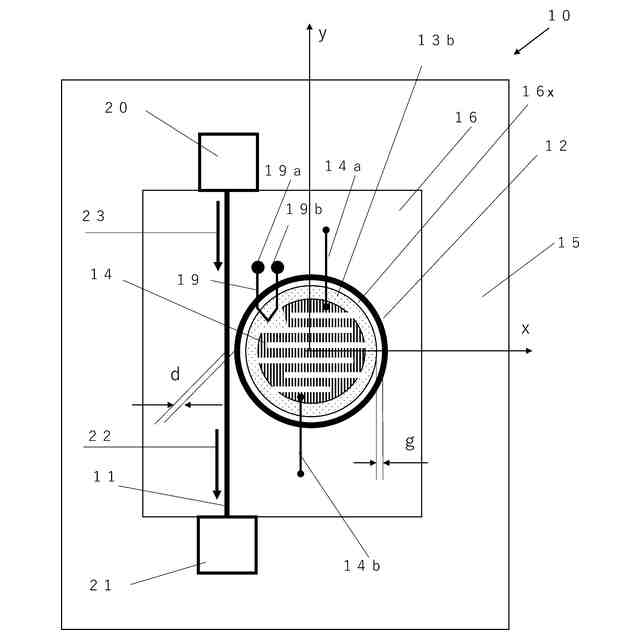

【選択図】図1

特許請求の範囲【請求項１】
レーザー光源装置から照射される所定の周波数を有する励起光の入力を受け付ける入力部と、３次非線形光学効果を有する材質により構成されたリング状の第１の導波路と、前記入力部からの前記励起光を受け取り、その前記励起光の少なくとも一部を前記第１の導波路に入力し、前記第１の導波路から互いに等しい周波数間隔である複数の櫛状のスペクトラムを有する光周波数コムを取り出すように設けられた第２の導波路と、前記第１の導波路および前記第２の導波路の周りを囲み、前記第１の導波路および前記第２の導波路の屈折率より低い屈折率で形成されたクラッドと、前記第１の導波路のリングの内側に形成され前記第１の導波路の中心と同軸の円筒状の熱変形アクチュエーターと、前記熱変形アクチュエーターを加熱する第１のヒーターと、前記熱変形アクチュエーターを冷却する冷却手段とを有し、前記第１のヒーターにより加熱された熱変形アクチュエーターが前記第１の導波路の直径を増加させ、前記第１の導波路の光共振周波数を変化させることを特徴とするマイクロ光共振器。
続きを表示（約 790 文字）【請求項２】
前記第１のヒーターに加える電圧を制御するために、前記熱変形アクチュエーターの温度を検出する第１の温度センサーを有することを特徴とする請求項１記載のマイクロ光共振器。
【請求項３】
前記熱変形アクチュエーターと前記第１のヒーターが接していることを特徴とする請求項１および２記載のマイクロ光共振器。
【請求項４】
前記熱変形アクチュエーターと前記冷却手段である基板とが接していることを特徴とする請求項１から２記載のマイクロ光共振器。
【請求項５】
レーザー光源光源装置から照射される所定の周波数を有する励起光の入力を受け付ける入力部と、３次非線形光学効果を有する材質により構成されたリング状の第１の導波路と、前記入力部からの前記励起光を入力し、前記第１の導波路と光学的に結合することにより、前記励起光の少なくとも１部を前記第１の導波路に入力し、前記第１の導波路から互いに等しい周波数間隔である複数の櫛状のスペクトラムを有する光周波数コムを取り出すように設けられた第２の導波路と、前記第１の導波路および前記第２の導波路の周りを囲み前記第１の導波路および前記第２の導波路の屈折率より低い屈折率で形成されたクラッドと、前記第１の導波路のリングの内側に形成された熱変形アクチュエーターと、前記熱変形アクチュエーターを加熱する第１のヒーターと、前記熱変形アクチュエーターの温度を検出する第１の温度センサーと、前記熱変形アクチュエーターを冷却する冷却手段と、前記冷却手段を加熱する第２のヒーターと、前記冷却手段の温度を検出する第２の温度センサーと、前記第２の温度センサーで検出した信号をフィードバックして前記第２のヒーターをコントロールして、前記基板の温度を所定の値に制御する温度制御装置と、を有する光周波数コム発生装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光周波数コムの周波数制御装置及び方法に関し、特に、ソリトン光コムの起動を確実に行い、かつ連続してソリトン光コムを生成し維持するための光周波数コムの周波数制御装置及び方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
光周波数コムは、周波数軸上に等間隔に並んだ成分（モード）からなる櫛（コム）形のスペクトラムを持つ光信号である。
【０００３】
光周波数コムを起動するには、キャビティ内を異常分散状態にするだけでは不十分であり、特殊な手順を踏む必要がある。この手法は2014年に、周回型光導波路へ導入する連続波（CW）レーザー光源の波長を、その共振周波数付近で連続的に掃引する手法が発見され、この方法を基本とする手法が多く研究されている。
【０００４】
しかし上記の手法による起動では、周回型光導波路における二つの要因による共振周波数のシフト、具体的にはカー非線形効果による光学的なシフトと、温度上昇による材料そのものの屈折率の変化及び熱膨張に起因する熱的なシフトの両方を考慮しなければならず、非常に複雑である。
【０００５】
以下に従来の光周波数コム発生装置について説明する。
そのマイクロ光共振器を図１１に示す。図１１(a)は導波路の平面図であり、図１１(b)は、ｘ軸の断面図を表している。２９aは基板２８上に成膜された二酸化ケイ素（SiO2）で形成された第１のクラッド層である。この第１のクラッド層２９aの一部をエッチング除去して周回型光共振器である共振器３１および導波路３０が埋め込まれている、その上に第２のクラッド層２９ｂが形成される。共振器３１はリング状であり、導波路３０は直線で構成される。共振器３１と導波路３０は僅かな隙間dを介して配置されている。なお、隙間ｄのｚ方向側面は、ドライエッチングで加工された面によって形成されている。また、共振器３１と導波路３０は窒化シリコンで構成されている。
【０００６】
以上のように構成された従来の光周波数コム発生装置について、以下その動作について説明する。
【０００７】
導波路３０には、図外の連続波（ＣＷ）レーザー光源光源装置から照射される励起光の入力を受け付ける入力部３２が接続され、ＣＷレーザー光源光源装置からＣＷレーザー光である励起光３３が導波路３０に入射される。
【０００８】
入射される励起光３３は波長λ１を有する連続波である。図１２（ａ）に入射励起光３３の波長スペクトラムを示す。励起光３３の共振波長λ１と共振器３１の共振波長が重なると、励起光３３は導波路３０から染み出たいわゆるエヴァネッセント波として共振器３１内に取り込まれる。
【０００９】
そして共振器内の異なる波長を有する各モードがそろった状態になると、ピークが重なり強め合う干渉により、パルス３６が発生する。この状態をモード同期という。また、このパルスを光コムという。図１３にモードの概念を示す。
【００１０】
モード間隔は繰り返し周波数frepで表され、
frep =c/(2nL)
となる。ｎは導波路の材質の有効屈折率で、Ｌは共振器の周長、ｃは光速である。
光コムは、周波数軸上で見たとき、図１２（ｂ）のようなモードが櫛のように等間隔に並ぶスペクトラムを有する。
（【００１１】以降は省略されています）
