特許ウォッチ

公開番号2025137071
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024036064
出願日2024-03-08
発明の名称マイクロ光共振器、及び光周波数コム発生装置
出願人国立大学法人徳島大学
代理人
主分類G02F 1/365 20060101AFI20250911BHJP(光学)
要約【課題】
光周波数コムを起動において、温度上昇による共振器の熱変形による共振波長および屈折率変化するため、励起光34の波長λ1を精度よくソリトン化する領域に移動させることが難しいという問題を有していた。導波路の熱膨張に起因する熱的な波長シフトを抑えることを考慮しなければならない。
【解決手段】

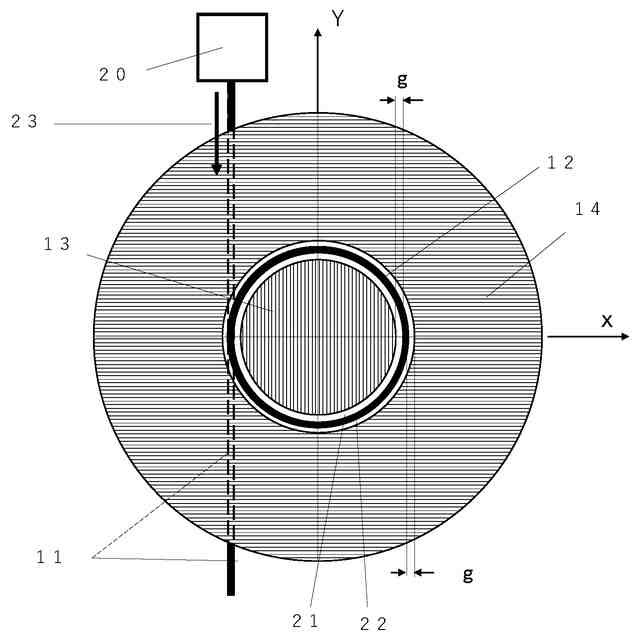

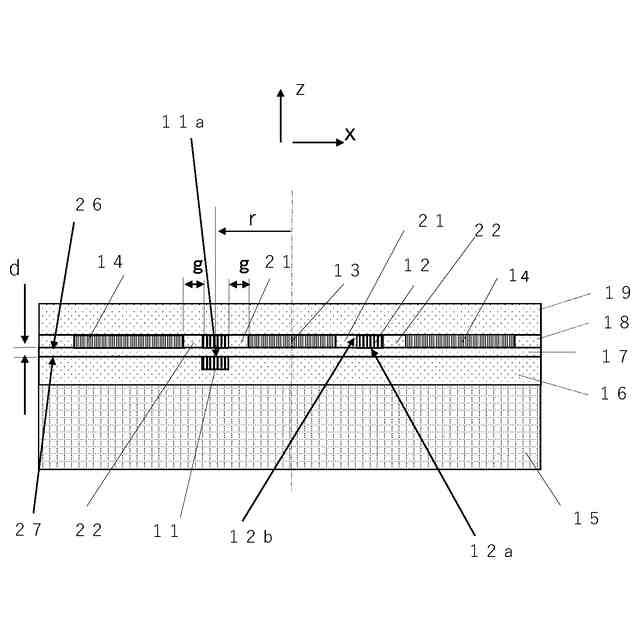

第1の導波路12の内側に第1の導波路の熱変形を規制する第1の固定板13と同じく第1の導波路の外側にドーナツ状の第2の固定板を設け、第1の導波路のコム立ち上げ時に光強度によって発生する熱変形を規制する。これによりソリトン光コム立ち上げ動作の確実性を確保し、より簡素で小型化できる光コムデバイスを実現する。
【選択図】図1

特許請求の範囲【請求項１】
レーザー装置から照射される所定の周波数を有する励起光の入力を受け付ける入力部と、３次非線形光学効果を有する材質により構成された円形状の第１の導波路と、前記第１の導波路の形成される面に平行な面上に形成され、前記第１の導波路と光学的に結合することにより、前記励起光の少なくとも一部を前記第１の導波路に入力し、前記第１の導波路から互いに等しい周波数間隔である複数の櫛状のスペクトラムを有する光周波数コムを取り出すように設けられた第２の導波路と、前記第１の導波路の形成される面と、前記第２の導波路が形成される面との間に形成されたクラッド層と、前記第１の導波路の内側に設けられたドーナツ状の第１のクラッド部と、前記第１クラッド部の内側に設けられ前記第１のクラッド部の材質よりも高い縦弾性係数を有する第１の固定部と、前記第１の導波路の外側に設けられたドーナツ状の第２のクラッド部と、前記第２のクラッド部の外周に沿って設けられ、前記第２のクラッド部の材質よりも高い縦弾性係数を有する第２の固定部とを備えるマイクロ光共振器。
続きを表示（約 730 文字）【請求項２】
前記第１の固定部と前記第２の固定部の材質は、前記第１の導波路と同一であることを特徴とする請求項１記載のマイクロ光共振器。
【請求項３】
前記第１の導波路と前記クラッド層との間の第１の界面と、前記第２の導波路と前記クラッド層との第１の界面との第２の界面とが鏡面を有することを特徴とする請求項１ないし２記載のマイクロ光共振器。
【請求項４】
レーザー装置から照射される所定の周波数を有する励起光の入力を受け付ける入力部と、３次非線形光学効果を有する材質により構成された円形状の第１の導波路と、前記第１の導波路の形成される面に平行な面上に形成され、前記第１の導波路と光学的に結合することにより、前記励起光の少なくとも一部を前記第１の導波路に入力し、前記第１の導波路から互いに等しい周波数間隔である複数の櫛状のスペクトラムを有する光周波数コムを取り出すように設けられた第２の導波路と、前記第１の導波路の内側に形成され、ドーナツ状の前記第１のクラッド部を介して設けられの前記第１のクラッド部の材質よりも高い縦弾性係数を有する前記第１の固定部と、を備えるマイクロ光共振器。
【請求項５】
前記第１の固定部の材質は、前記第１の導波路と同一であることを特徴とする請求項４記載のマイクロ光共振器。
【請求項６】
前記第１の導波路の形成される面と、前記第２の導波路が形成される面との間に形成された前記クラッド層と、前記第１の導波路と前記クラッド層との間の第１の界面と、前記第２の導波路と前記クラッド層との第１の界面との第２の界面と、が鏡面を有することを特徴とする請求項４ないし５記載のマイクロ光共振器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光周波数コムの周波数制御装置及び方法に関し、特に、連続してソリトン光コムを生成し、かつ維持するための光周波数コムの周波数制御装置及び方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
光周波数コムは、周波数軸上に等間隔に並んだ成分（モード）からなる櫛（コム）形のスペクトラムを持つ光信号である。
【０００３】
光周波数コムを起動するには、キャビティ内を異常分散状態にするだけでは不十分であり、特殊な手順を踏む必要がある。この手法は2014年に、周回型光導波路へ導入する連続波（CW）レーザーの波長を、その共振周波数付近で連続的に掃引する手法が発見され、この方法を基本とする手法が多く研究されている。
【０００４】
しかし上記の手法による起動では、周回型光導波路における二つの要因による共振周波数のシフト、具体的にはカー非線形効果による光学的なシフトと、温度上昇による材料そのものの屈折率の変化及び熱膨張に起因する熱的なシフトの両方を考慮しなければならず、非常に複雑である。
【０００５】
以下に従来の光周波数コム発生装置について説明する。

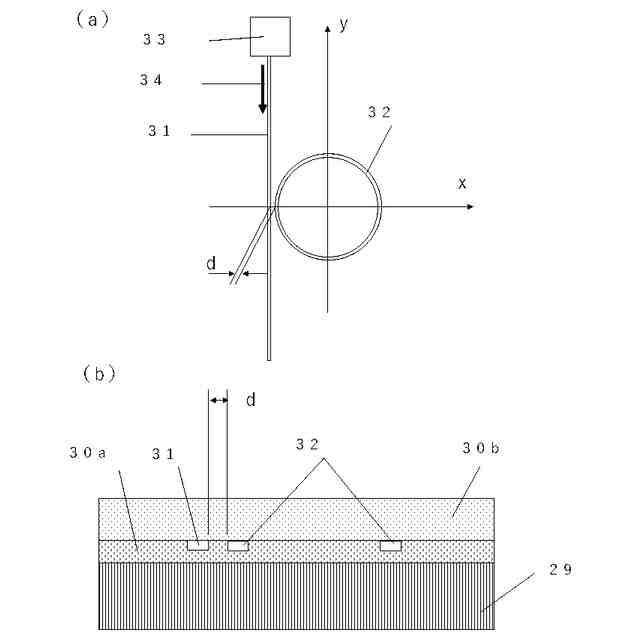

そのマイクロ光共振器を図７に示す。図７(a)は導波路の平面図、図７(b)は、同断面図を表している。なお、図７(ｂ)は図７(ａ)に示すｘ軸における断面図である。３０aはシリコン基板２９上に成膜された二酸化ケイ素（SiO2）で形成された第１のクラッド層である。この第１のクラッド層３０aの一部をエッチング除去して周回型光共振器である共振器３２および導波路３１が埋め込まれている、その上に第２のクラッド層３０ｂが形成される。共振器３２はリング状であり、導波路３１は直線で構成される。共振器３２と導波路３１は僅かな隙間dを介して配置されている。なお、隙間ｄのｚ方向側面は、ドライエッチングで加工された面によって形成されている。また、共振器３２と導波路３１は窒化シリコンで構成されている。
【０００６】
以上のように構成された従来の光周波数コム発生装置について、以下その動作について説明する。
【０００７】
導波路３１には、図示されないが、ＣＷレーザー光源装置から照射される励起光の入力を受け付ける入力部３３が接続され、ＣＷレーザー光源装置からＣＷレーザーである励起光３４が導波路３１に入射される。
【０００８】

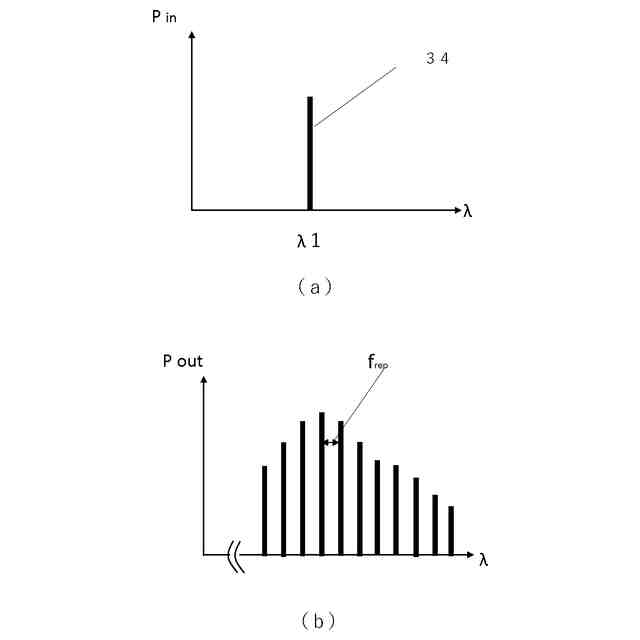

入射される励起光３４は波長λ１を有する連続波であるとする。図８（ａ）に入射励起光３４の波長スペクトラムを示す。励起光３４の共振波長λ１と共振器３２の共振波形が重なると、励起光３４は導波路３１から染み出た、いわゆるエヴァネッセント波として共振器３２内に取り込まれる。
【０００９】
共振器内の異なる波長を有する各モードがそろった状態になると、ピークが重なり強め合う干渉により、パルス３７が発生する。この状態をモード同期という。また、このパルスを光コムという。図９にモードの概念を示す。
【００１０】
モード間隔は繰り返し周波数frepで表され、
frep =c/(2nL)
となる。ｎは導波路の材質の有効屈折率で、Ｌは共振器の周長、ｃは光速である。
光コムは、周波数軸上で見たとき、図８（ｂ）のようなモードが櫛のように等間隔に並ぶスペクトラムを有している。
（【００１１】以降は省略されています）
