発明の名称電池パック
出願人株式会社AESCジャパン
代理人個人,個人
主分類H01M 50/383 20210101AFI20250911BHJP(基本的電気素子)
要約【課題】収容体からガスを排出する際に、ガスとともに発生する火花が外部へ出ることを抑制する。
【解決手段】電池パック10は、電池モジュール100(電池セル)と、前記電池モジュール100を収容する収容体200と、前記収容体200に設けられたガス開放部300と、前記ガス開放部300と前記電池モジュール100との間に設けられ、前記収容体200から離れているとともに前記ガス開放部300を覆う仕切板400と、を有する。
【選択図】図7
特許請求の範囲【請求項１】
電池セルと、
前記電池セルを収容する筐体と、
前記筐体に設けられたガス開放部と、
前記ガス開放部と前記電池セルとの間に設けられ、前記筐体から離れているとともに前記ガス開放部を覆う保護部材と、
を有する電池パック。
続きを表示（約 340 文字）【請求項２】
前記ガス開放部は、貫通孔と、前記貫通孔を塞ぐ開放弁と、
を有する、請求項１に記載の電池パック。
【請求項３】
前記保護部材は板状の部材を有する、請求項１または２に記載の電池パック。
【請求項４】
前記保護部材は複数の板状の部材を互い違いに配置した構造を有している、請求項１または２に記載の電池パック。
【請求項５】
前記保護部材は緩衝領域を有する、請求項１または２に記載の電池パック。
【請求項６】
前記保護部材は前記筐体の内面に支持されている、請求項１または２に記載の電池パック。
【請求項７】
前記保護部材は金属を用いて形成されている、請求項１または２に記載の電池パック。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池パックに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、自動車等の様々な用途に用いられる電池パックが開発されている。電池パックは、少なくとも１つの電池モジュール及び当該少なくとも１つのモジュールが収容される収容体を備えている。
【０００３】
特許文献１～３には、電池パックの一例について記載されている。この電池パックにおいて、収容体は、電池モジュールから発生したガスとともに発生する火花を濾火する濾火構造を有している。
【先行技術文献】
【特許文献】
【０００４】
中国実用新案第２１９０６７１３７号明細書
中国実用新案第２１７０６２３９７号明細書
特開２０２３－０８９５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
例えば特許文献１～３に記載されているように、濾火構造がガスとともに発生する火花を濾火するが、火花が圧力開放弁を通過し、電池パックの外側にでると、他の部品への部材への影響を抑制することが難しいことがあった。
【０００６】
本発明の目的の一例は、収容体からガスを排出する際に、ガスとともに発生する火花が外部へ出ることを抑制することにある。本発明の他の目的は、本明細書の記載から明らかになるであろう。
【課題を解決するための手段】
【０００７】
本発明の一態様は、以下のとおりである。
１．電池セル（または電池モジュールともいう）と、
前記電池セルを収容する筐体（または収容体ともいう）と、
前記筐体に設けられたガス開放部と、
前記ガス開放部と前記電池セルとの間に設けられ、前記筐体（より具体的にはガス開放部）から離れているとともに前記ガス開放部を覆う保護部材と、
を有する電池パック（電池ユニットともいう）。
２．前記ガス開放部は、貫通孔と、前記貫通孔を塞ぐ開放弁（圧力開放弁ともいう）と、を有する、１．に記載の電池パック。
３．前記保護部材は板状の部材を有する、１．または２．に記載の電池パック。
４．前記保護部材は複数の板状の部材を互い違いに配置した構造を有している、１．または２．に記載の電池パック。
５．前記保護部材は緩衝領域を有する、１．または２．に記載の電池パック。
６．前記保護部材は前記筐体の内面に支持されている、１．または２．に記載の電池パック。
７．前記保護部材は金属を用いて形成されている、１．または２．に記載の電池パック。
【発明の効果】
【０００８】
本発明の上記態様によれば、収容体からガスを排出する際に、ガスとともに発生する火花が外部へ出ることを抑制することにある。
【図面の簡単な説明】
【０００９】
実施形態に係る電池パックの斜視図である。
実施形態に係る電池パックからアッパケースが取り外された状態の平面図である。

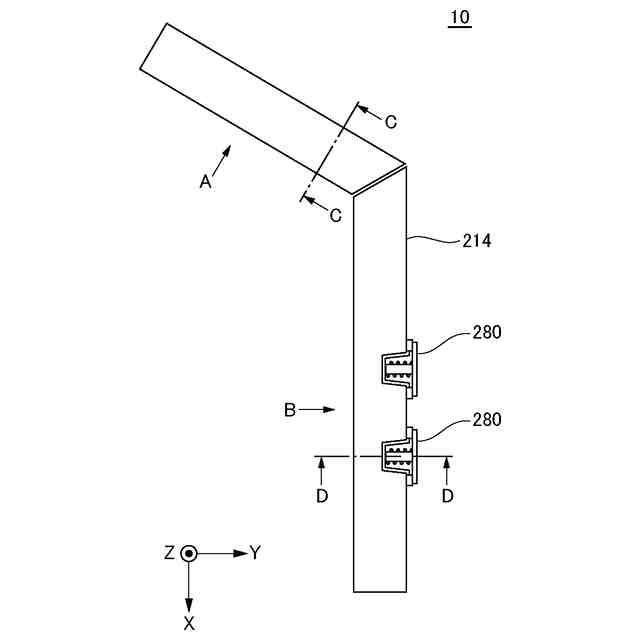

実施形態に係る電池パックの一部分の平面図である。
図３において矢印Ａから見たサイドフレームの内側面図である。
図３において矢印Ｂから見たサイドフレームの内側面図である。
図３の線Ｃ－Ｃに沿う電池パックの一部の断面図である。
図３の線Ｄ－Ｄに沿う電池パックの一部の断面図である。
実施形態に係る仕切板の基本構造を示す図である。
実施形態の変形例１に係る仕切板の基本構造を示す図である。
実施形態の変形例２に係る仕切板の基本構造を示す図である。
実施形態の変形例３に係る仕切板の基本構造を示す図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について、図面を用いて説明する。すべての図面において、同様な構成要素には同様の符号を付し、適宜説明を省略する。
