発明の名称電池パック
出願人株式会社AESCジャパン
代理人個人,個人
主分類H01M 50/233 20210101AFI20250911BHJP(基本的電気素子)
要約
【課題】電池パックのケースに歪みが発生することを抑制する。
【解決手段】電池パック10は、収容体200と、前記収容体200のロアケース210の内面217(第1面)に固定された電池モジュール100と、前記収容体200の前記第1面(ロアプレート212の内面217)とは逆側のアッパケース220に固定され電子部品312を収容しているアッパブラケット320と、前記アッパブラケット320のうち前記アッパケース220とは逆側を支持するロアブラケット310と、を有し、前記ロアブラケット310の剛性は、前記収容体200の前記アッパケース220の剛性より低い。
【選択図】図5
特許請求の範囲【請求項１】
筐体と
前記筐体の第１面に固定された電池モジュールと、
前記筐体の前記第１面とは逆側の第２面に固定され、電子部品を収容している部品と、
前記部品のうち前記第２面とは逆側を支持する支持部材と、
を有し、
前記支持部材の剛性は、前記筐体の前記第２面の剛性より低い、
電池パック。
続きを表示（約 530 文字）【請求項２】
前記部品の剛性は前記筐体の前記第２面の剛性より高い、請求項１に記載の電池パック。
【請求項３】
前記部品の剛性は前記支持部材の剛性より高い、請求項１または２に記載の電池パック。
【請求項４】
前記電池モジュールは複数設けられており、複数の前記電池モジュールのうち、少なくとも一つの前記電池モジュールは、前記支持部材の下方に位置している、請求項１または２に記載の電池パック。
【請求項５】
前記筐体は、前記第１面を有する第１の部分と、前記第２面を有する第２の部分とを有している、請求項１または２に記載の電池パック。
【請求項６】
前記筐体は、前記第１面の内面に設けられたリブを有し、
前記支持部材は前記リブに固定されている、請求項１または２に記載の電池パック。
【請求項７】
前記支持部材の剛性は前記第１面の剛性より小さい、請求項１または２に記載の電池パック。
【請求項８】
前記リブは、前記電池モジュールを収容する収容部の一部として設けられており、
前記支持部材は、前記収容部の蓋部として設けられている、請求項６に記載の電池パック。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池パックに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、自動車等の様々な用途に用いられる電池パックが開発されている。電池パックは、複数の電池モジュールと、複数のモジュールが収容される収容体と、電池モジュール同士を電気的に接続する回路を遮断するためのディスコネクトスイッチと、を備えている。ディスコネクトスイッチは、概して、例えば、サービスディスコネクトスイッチ（ＳＤ／ＳＷ）又はサービスプラグとも称されることがある。
【０００３】
特許文献１には、電池パックの一例について記載されている。この電池パックでは、制御部材が固定梁に固定され、電池セルが膨らむときに、制御部材が変形しにくくした技術が提案されている。
【０００４】
特許文献２には、ＭＳＤ（高電圧システムを手動遮断するためのサービスプラグ）がＭＳＤ支持板を通して上蓋に固定される技術が提案されている。この技術では、ＭＳＤと上蓋との接触面積を増やし、ＭＳＤと上蓋の間にある集中応力を低減し、その集中応力により上蓋に割れが発生することなどを防止している。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０２０／２５９１３９号
中国特許第１０７８８７５３６号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、電池パックが振動を受けると、ケースに歪みが発生することがある。ケースが歪んだ場合、ケースに水が溜まる可能性が出てくる。
【０００７】
本発明の目的の一例は、電池パックのケースに歪みが発生することを抑制することにある。本発明の他の目的は、本明細書の記載から明らかになるであろう。
【課題を解決するための手段】
【０００８】
本発明の一態様は、以下のとおりである。
１．筐体と
前記筐体の第１面に固定された電池モジュールと、
前記筐体の前記第１面とは逆側の第２面に固定され、電子部品を収容している部品と、
前記部品のうち前記第２面とは逆側を支持する支持部材と、
を有し、
前記支持部材の剛性は、前記筐体の前記第２面の剛性より低い、
電池パック。
２．前記支持部材の剛性は、前記筐体の前記第２面の剛性より低い、１．に記載の電池パック。
３．前記部品の剛性は前記支持部材の剛性より高い、１．または２．に記載の電池パック。
４．前記電池モジュールは複数設けられており、複数の前記電池モジュールのうち、少なくとも一つの前記電池モジュールは、前記支持部材の下方に位置している、１．または２．に記載の電池パック。
５．前記筐体は、前記第１面を有する第１の部分と、前記第２面を有する第２の部分とを有する、１．または２．に記載の電池パック。
６．前記筐体は、前記第１面の内面に設けられたリブを有し、
前記支持部材は前記リブに固定されている、１．または２．に記載の電池パック。
７．前記支持部材の剛性は前記第１面の剛性より小さい、１．または２．に記載の電池パック。
８．前記リブは、前記電池モジュールを収容する収容部の一部として設けられており、
前記支持部材は、前記収容部の蓋部として設けられている、６．に記載の電池パック。
【発明の効果】
【０００９】
本発明の上記態様によれば、電池パックのケースに歪みが発生することを抑制することができる。
【図面の簡単な説明】
【００１０】

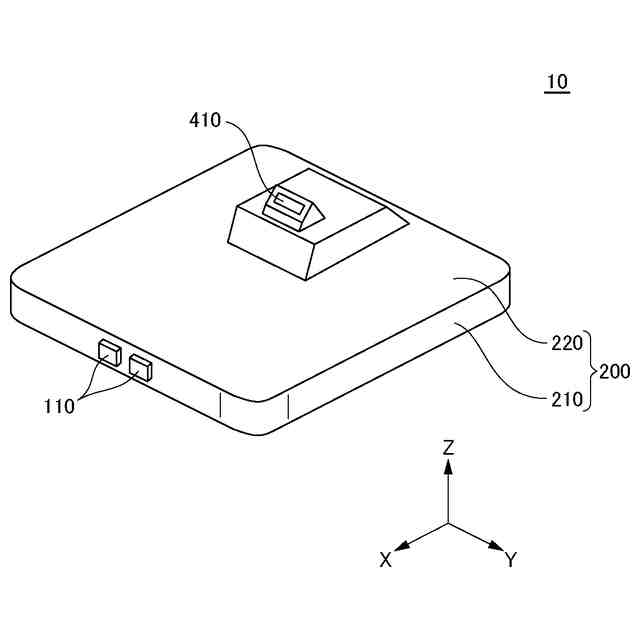

実施形態に係る電池パックの斜視図である。
実施形態に係る電池パックからアッパケースが取り外された状態の平面図である。

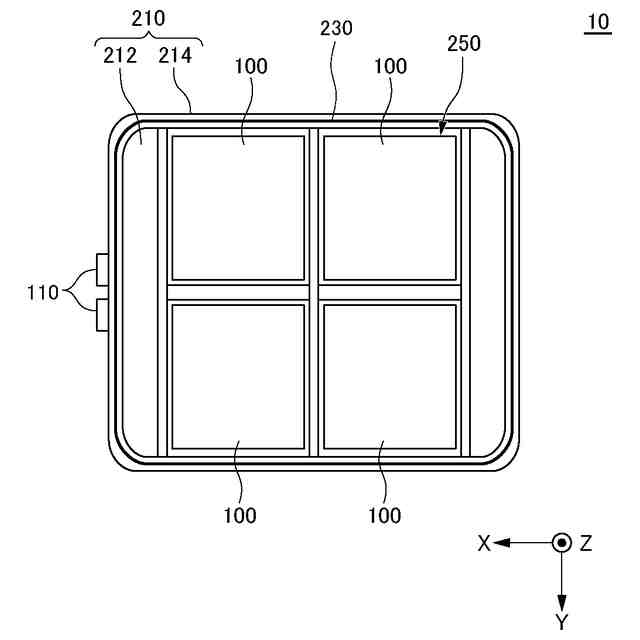

図２からロアブラケット及びアッパブラケットが取り外された状態の平面図である。

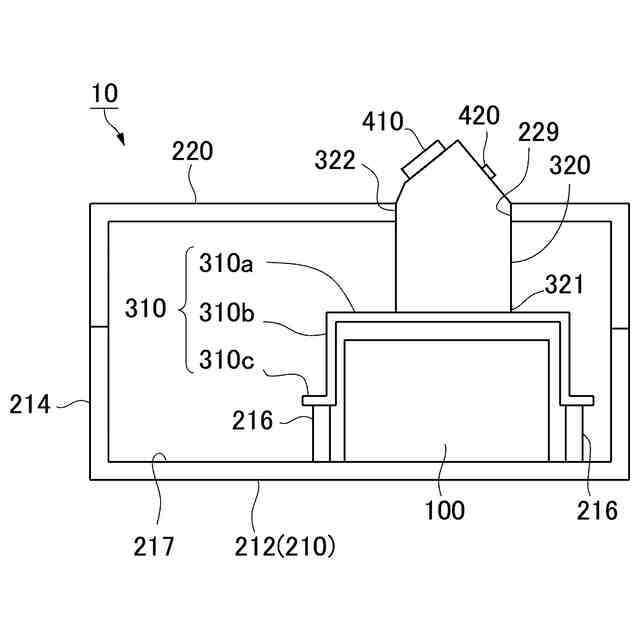

図２のＡ－Ａ断面をフロアパネルとともに示す図である。
図４に示したロアブラケットとアッパブラケットとの接続構造に着目し簡略化して示した図である。
【発明を実施するための形態】
