発明の名称衣類処理装置
出願人東芝ライフスタイル株式会社
代理人弁理士法人サトー
主分類D06F 33/50 20200101AFI20250911BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】高精度の乾燥検知を行うことができる衣類処理装置を提供する。
【解決手段】衣類処理装置は、空気出口と空気入口とを有する衣類処理槽と、空気入口に接続される風路と、風路を通して衣類処理槽に空気を送風する送風装置と、空気を加熱する加熱装置と、空気出口から排出された空気の湿度を検知する湿度検知部と、送風装置及び加熱装置の動作を制御して衣類処理槽内の衣類を乾燥させる乾燥工程を実行する制御部と、を備える。制御部は、乾燥工程の実行中に、湿度検知部の検知湿度の時間変化又はその逆数に基づいて乾燥工程を終了する又は加熱装置及び又は送風装置の駆動を抑制する加熱抑制処理を実行する。
【選択図】図11
特許請求の範囲【請求項１】
空気出口と空気入口とを有する衣類処理槽と、
前記空気入口に接続される風路と、
前記風路を通して前記衣類処理槽に空気を送風する送風装置と、
前記空気を加熱する加熱装置と、
前記空気出口から排出された空気の湿度を検知する湿度検知部と、
前記送風装置及び前記加熱装置の動作を制御して前記衣類処理槽内の衣類を乾燥させる乾燥工程を実行する制御部と、を備え、
前記制御部は、前記乾燥工程の実行中に、前記湿度検知部の検知湿度の時間変化又はその逆数に基づいて前記乾燥工程を終了する又は前記加熱装置及び又は前記送風装置の駆動を抑制する加熱抑制処理を実行する、
衣類処理装置。
続きを表示（約 1,500 文字）【請求項２】
前記制御部は、前記乾燥工程中であって、かつ前記湿度検知部の検知湿度があらかじめ設定された設定湿度に到達した後の期間における前記湿度検知部の検知湿度の時間変化又はその逆数に基づいて前記加熱抑制処理を実行する、
請求項１に記載の衣類処理装置。
【請求項３】
前記制御部は、前記乾燥工程の実行中に、前記湿度検知部の検知湿度が所定の第１変化量だけ低下するのに要した期間である所要期間を取得し、
前記制御部は、前記所要期間が所定の閾値以上となった場合に前記加熱抑制処理を実行する、
請求項２に記載の衣類処理装置。
【請求項４】
前記設定湿度から前記湿度検知部の検知湿度が所定の第１変化量だけ低下するまでに要した期間を基準期間とした場合、
前記制御部は、前記基準期間に対する前記所要期間の割合が所定の閾値以上となった場合に前記加熱抑制処理を実行する、
請求項３に記載の衣類処理装置。
【請求項５】
前記制御部は、ｎ回目の前記所要期間の（ｎ－１）回目の前記所要期間に対する割合が所定の閾値以上となった場合に前記加熱抑制処理を実行する、
請求項３に記載の衣類処理装置。
【請求項６】
前記設定湿度から所定の第１変化量だけ低下するまでに要した期間を基準期間とし、また、前記湿度検知部の検知湿度が所定の第１変化量より小さい所定の第２変化量だけ低下するのに要した期間を第２所要期間とし、
前記制御部は、前記第２所要期間が前記基準期間以上となった場合に前記加熱抑制処理を実行する、
請求項３に記載の衣類処理装置。
【請求項７】
前記制御部は、前記乾燥工程の実行中に、前記湿度検知部の検知湿度が所定の期間に低下した低下量である低下湿度を取得し、
前記制御部は、前記低下湿度の変化率が所定の閾値以下となった場合に前記加熱抑制処理を実行する、
請求項２に記載の衣類処理装置。
【請求項８】
前記制御部は、前記検知湿度が前記設定湿度であった時点から所定の期間経過する毎の前記湿度検知部の検知湿度を取得し、
前記検知湿度が前記設定湿度であった時点から前記所定の期間経過後の前記検知湿度の前記設定湿度からの低下量を基準低下量とし、
前記制御部は、前記基準低下量に対する前記所定の期間ごとの前記検知湿度の低下量の割合が所定の閾値以下となった場合に前記加熱抑制処理を実行する、
請求項７に記載の衣類処理装置。
【請求項９】
前記制御部は、前記検知湿度が前記設定湿度であった時点から所定の期間経過する毎の前記湿度検知部の検知湿度を取得し、
前記制御部は、ｎ回目の前記所定期間経過後の前記検知湿度の低下量の（ｎ－１）回目の前記所定期間経過後の前記検知湿度の低下量に対する割合が所定の閾値以下となった場合に前記加熱抑制処理を実行する、
請求項７に記載の衣類処理装置。
【請求項１０】
前記制御部は、前記検知湿度が前記設定湿度であった時点から所定の第１期間経過後の時点と、当該第１期間経過後の時点から前記第１期間より長い所定の第２期間経過する毎の各時点と、における前記湿度検知部の検知湿度を取得し、
前記設定湿度から所定の第１期間経過するまでの前記検知湿度の低下量を基準低下量とし、
前記制御部は、前記第２期間経過する毎に測定された前記湿度検知部の検知湿度である第２低下量が前記基準低下量以下となった場合に前記加熱抑制処理を実行する、
請求項７に記載の衣類処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、衣類処理装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
例えば特許文献１には、洗濯乾燥機である電気機器は、当該電気機器を制御するための制御部と、被乾燥物を収納するための槽と、気体を加熱および乾燥し、加熱および乾燥された気体を、空気入口を介して槽内に送風するための温風供給部と、槽内から空気出口を介し送出される気体の湿度を検出する湿度検出部と、槽内から空気出口を介し送出される気体の温度を検出する温度検出部と、を備え、制御部は、温風供給部による気体の加熱および乾燥を開始後に、湿度検出部により検出された湿度が予め定められた湿度であり、且つ温度検出部により検出された温度が予め定められた温度であるとき、加熱および乾燥を停止するように温風供給部を制御することが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０１８２５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
乾燥運転では、乾燥運転が開始され衣類に熱が入ると衣類に含まれた水分が蒸発し始めるが、乾燥運転が進むにつれ衣類に含まれる水分量が減少していく。また、槽内から空気出口を介し送出される気体の湿度は、衣類からの水分の蒸発開始時は高い値を示すが、乾燥終了時には低い値を示す。このため、当該湿度を用いて衣類の乾燥検知を行うことが考えられる。
【０００５】
ところで、従来構成のように、目標湿度に達したことによる乾燥検知の方法では、例えば環境温度や乾燥の対象となる衣類の重量等による湿度のバラツキが生じることがあり、高精度に乾燥検知を行うことが難しい場合がある。したがって、乾燥検知の精度に関して改善の余地があった。
【０００６】
そこで、高精度の乾燥検知を行うことができる衣類処理装置を提供する。
【課題を解決するための手段】
【０００７】
実施形態の衣類処理装置は、空気出口と空気入口とを有する衣類処理槽と、前記空気入口に接続される風路と、前記風路を通して前記衣類処理槽に空気を送風する送風装置と、前記空気を加熱する加熱装置と、前記空気出口から排出された空気の湿度を検知する湿度検知部と、前記送風装置及び前記加熱装置の動作を制御して前記衣類処理槽内の衣類を乾燥させる乾燥工程を実行する制御部と、を備える。前記制御部は、前記乾燥工程の実行中に、前記湿度検知部の検知湿度の時間変化又はその逆数に基づいて前記乾燥工程を終了する又は前記加熱装置及び又は前記送風装置の駆動を抑制する加熱抑制処理を実行する。
【図面の簡単な説明】
【０００８】
第１実施形態による洗濯乾燥機の一例の構成を概略的に示す断面図
第１実施形態による洗濯乾燥機の一例の構成を概略的に示す図
第１実施形態による洗濯乾燥機について、電気的構成を示すブロック図

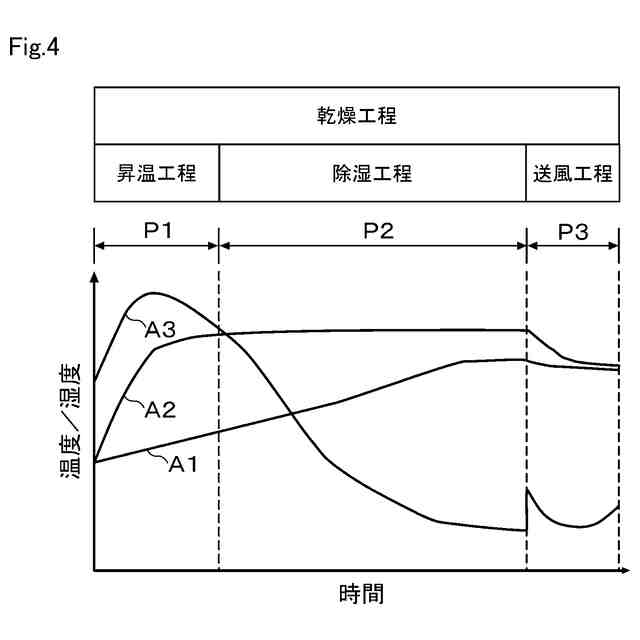

第１実施形態による洗濯乾燥機について、乾燥工程における温度及び湿度の経時的変化の一例を示す図

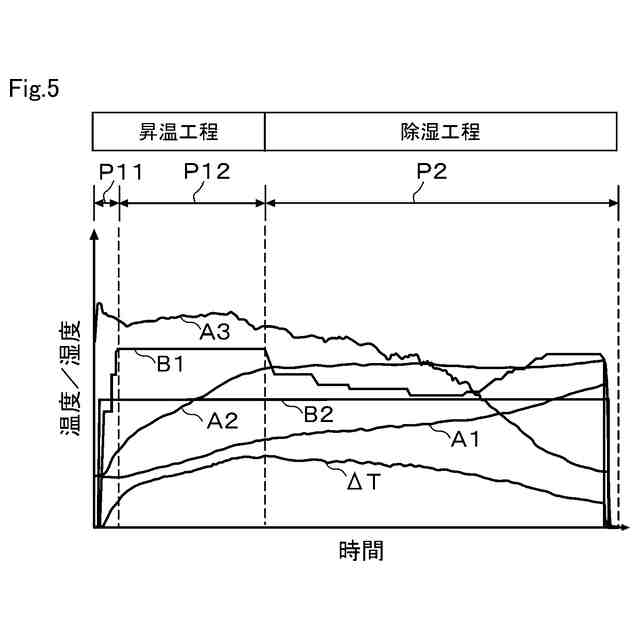

第１実施形態による洗濯乾燥機について、乾燥運転の場合の昇温工程及び除湿工程における圧縮機の駆動周波数及び送風装置の駆動回転数の経時的変化、並びに温度及び湿度の経時的変化の一例を示す図

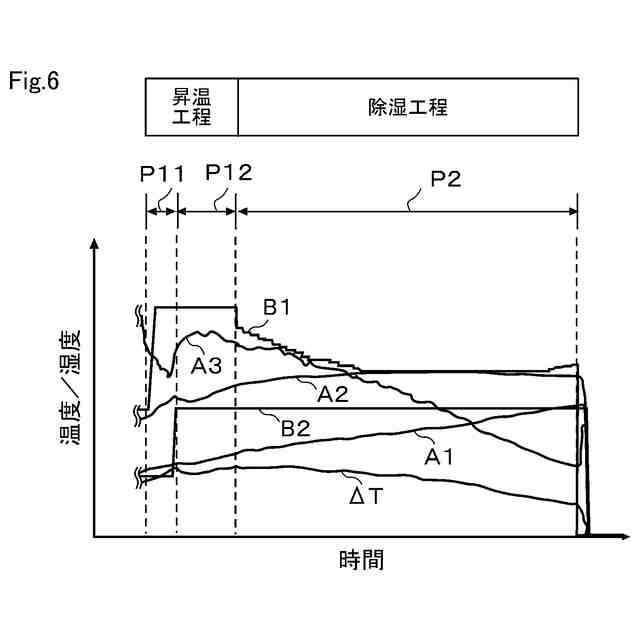

第１実施形態による洗濯乾燥機について、洗濯乾燥運転の場合の昇温工程及び除湿工程における圧縮機の駆動周波数及び送風装置の駆動回転数の経時的変化、並びに温度及び湿度の経時的変化の一例を示す図
第１実施形態による洗濯乾燥機について、乾燥運転で実行される処理内容の一例を示すフローチャート

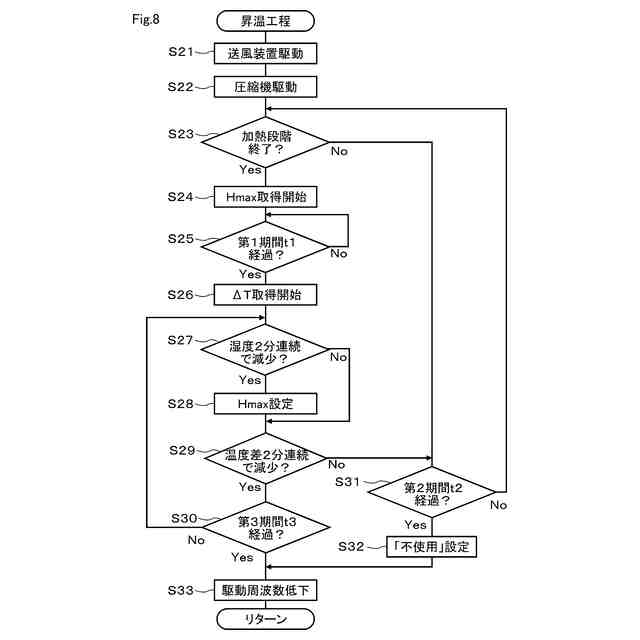

第１実施形態による洗濯乾燥機について、昇温工程における処理内容の一例を示すフローチャート

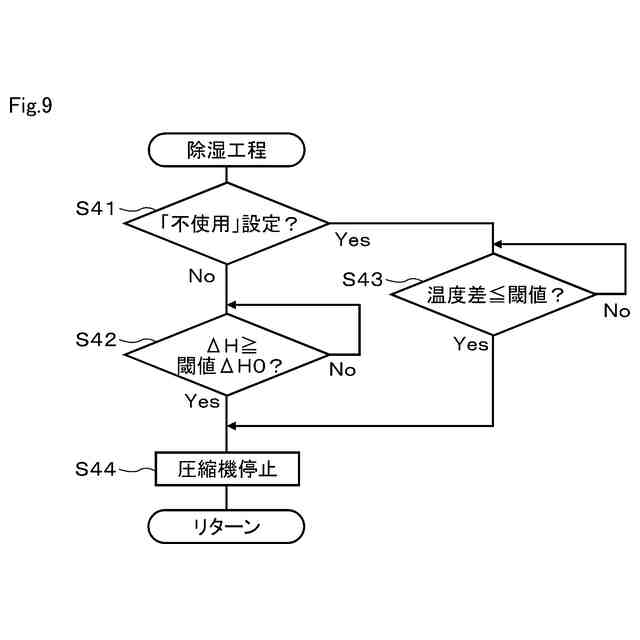

第１実施形態による洗濯乾燥機について、除湿工程における処理内容の一例を示すフローチャート
第２実施形態による洗濯乾燥機について、昇温工程における処理内容の一例を示すフローチャート
第３実施形態による洗濯乾燥機について、乾燥工程における温度及び湿度の経時的変化の一例を示す図
第４実施形態による洗濯乾燥機について、乾燥工程における温度及び湿度の経時的変化の一例を示す図
第５実施形態による洗濯乾燥機について、乾燥工程における温度及び湿度の経時的変化の一例を示す図
第６実施形態による洗濯乾燥機について、乾燥工程における温度及び湿度の経時的変化の一例を示す図
第７実施形態による洗濯乾燥機について、乾燥工程における温度及び湿度の経時的変化の一例を示す図
第８実施形態による洗濯乾燥機について、乾燥工程における温度及び湿度の経時的変化の一例を示す図
第９実施形態による洗濯乾燥機について、乾燥工程における温度及び湿度の経時的変化の一例を示す図
【発明を実施するための形態】
【０００９】
以下、複数の実施形態による衣類処理装置の一例である洗濯乾燥機について、図面を参照しながら説明する。なお、各実施形態において実質的に同一の要素には同一の符号を付し、説明を省略する。
【００１０】
（第１実施形態）
まず、第１実施形態について、図１から図９を参照して説明する。図１に示す洗濯乾燥機１０は、回転槽１４の回転軸が水平方向へ向かう横軸型又は後方へ向かって下降傾斜した斜め軸型のドラム式洗濯乾燥機である。洗濯乾燥機１０は、例えば洗濯機能及び乾燥機能を備え、洗い、すすぎ、脱水、及び乾燥の各工程を含む洗濯乾燥運転を実行可能である。なお、洗濯乾燥機は、ドラム式洗濯乾燥機に限らず、回転槽の回転軸が鉛直方向を向いた縦軸型洗濯乾燥機であってもよい。また、本実施形態の衣類処理装置は、洗濯機能を有さない構成例えば衣類乾燥機にも適用できる。
（【００１１】以降は省略されています）
